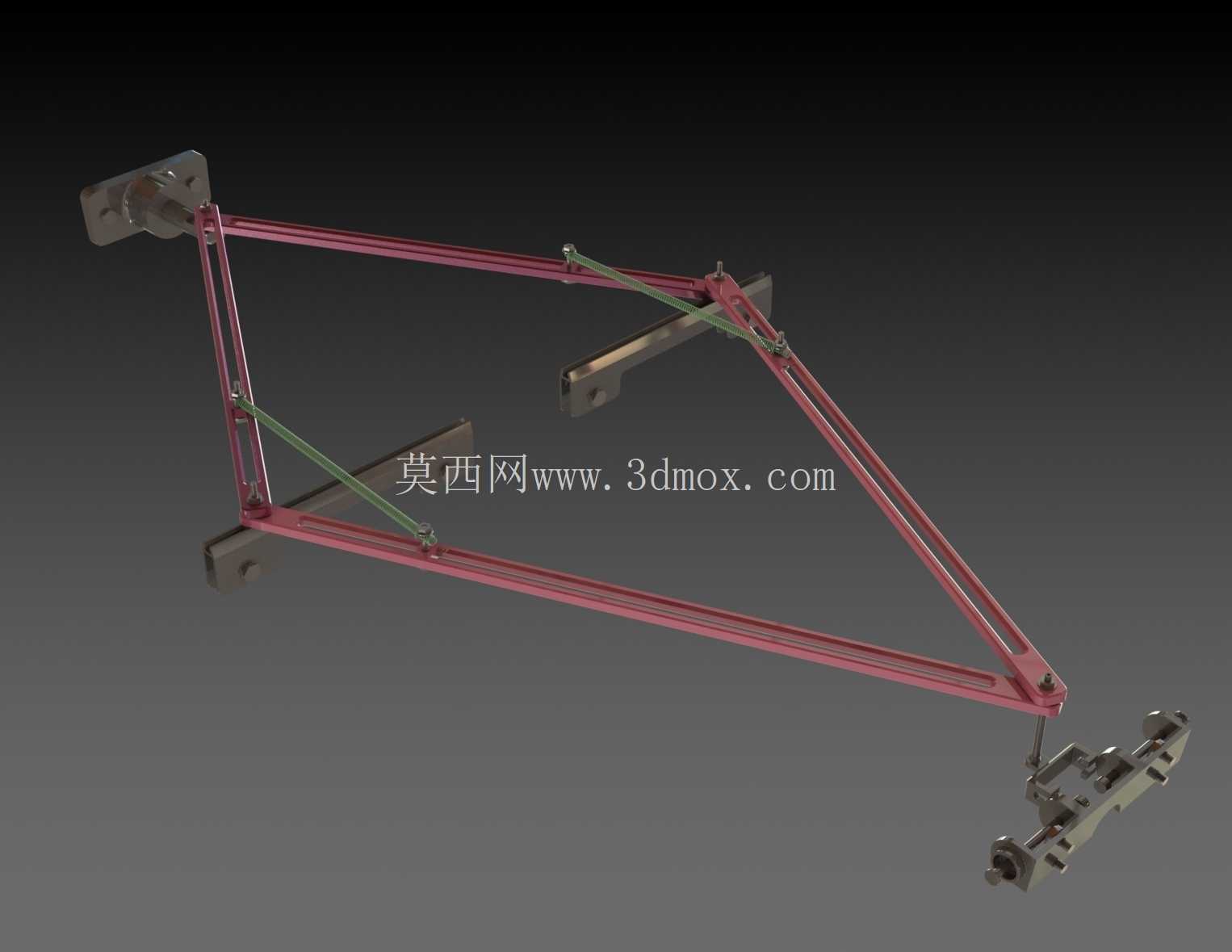

带弹簧展开功能的剪刀式联动机构

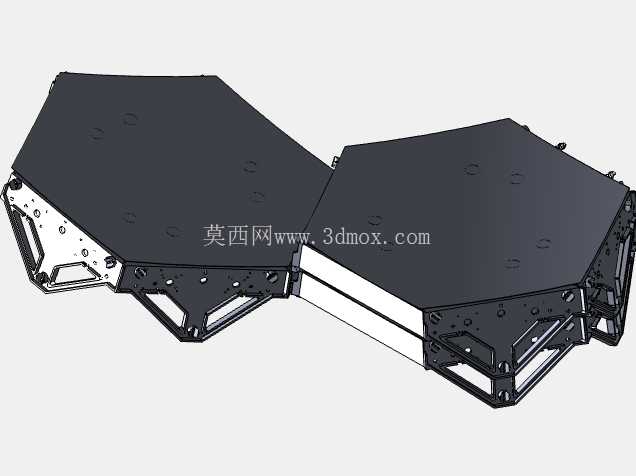

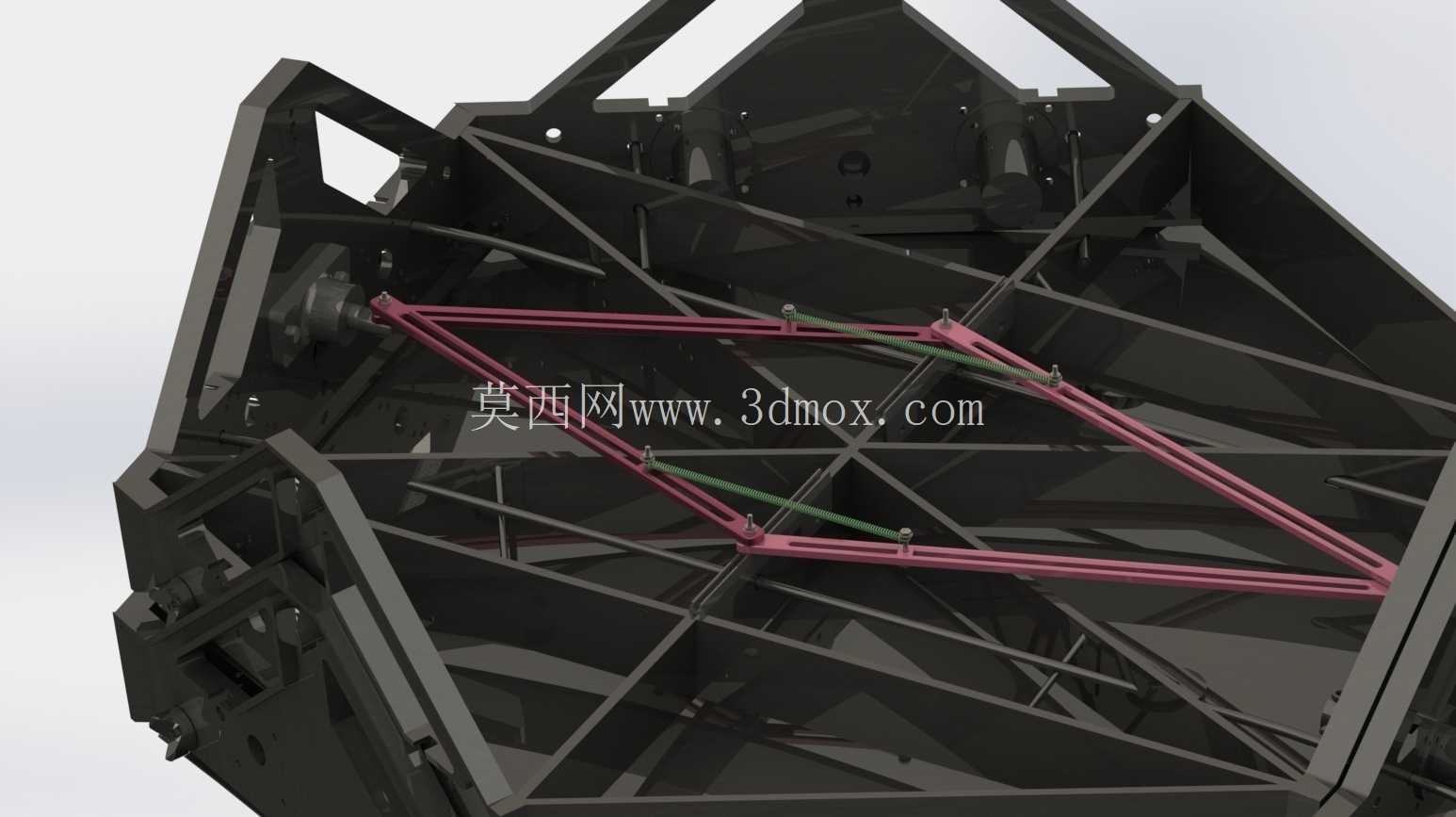

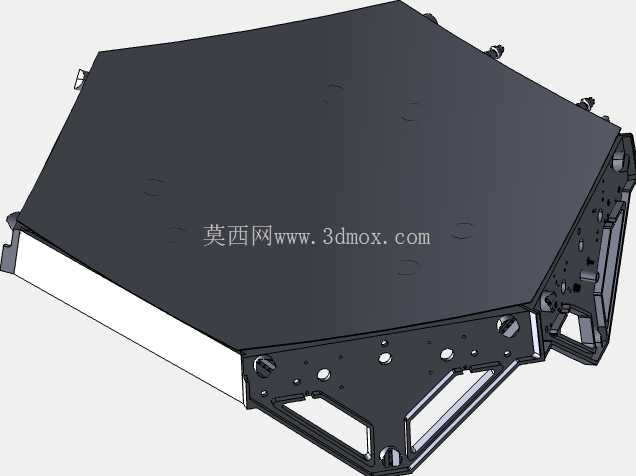

该剪刀式联动机构主要面向航天领域可展开堆叠面板的释放场景设计，核心解决多层面板在收拢状态下的可靠锁紧、以及解锁后受控有序展开的工程需求，可适配星载可展开天线、太阳翼、空间可展开载荷平台等对收拢体积、展开同步性有严格要求的设备结构中。在收拢状态下，整套机构随堆叠面板同步压缩，完全嵌入面板连接缝隙内，不会额外占用设备外包络尺寸，不会对外部其他设备的安装布局造成干涉，适配航天发射阶段严苛的包络尺寸限制要求。

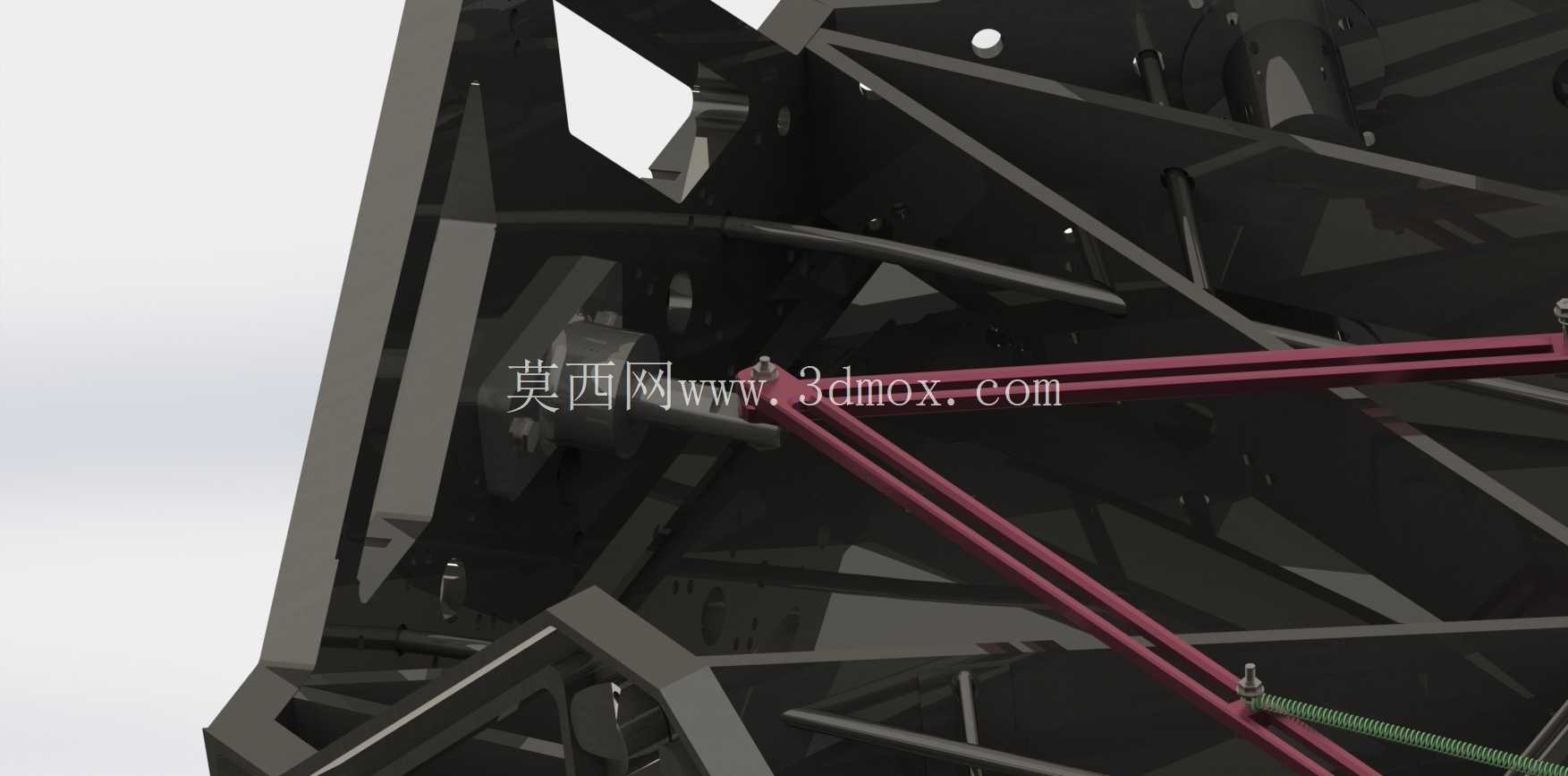

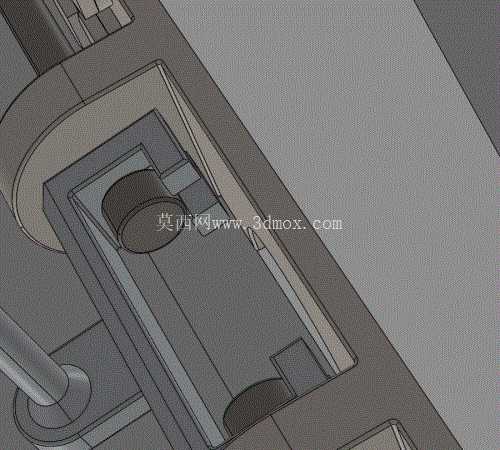

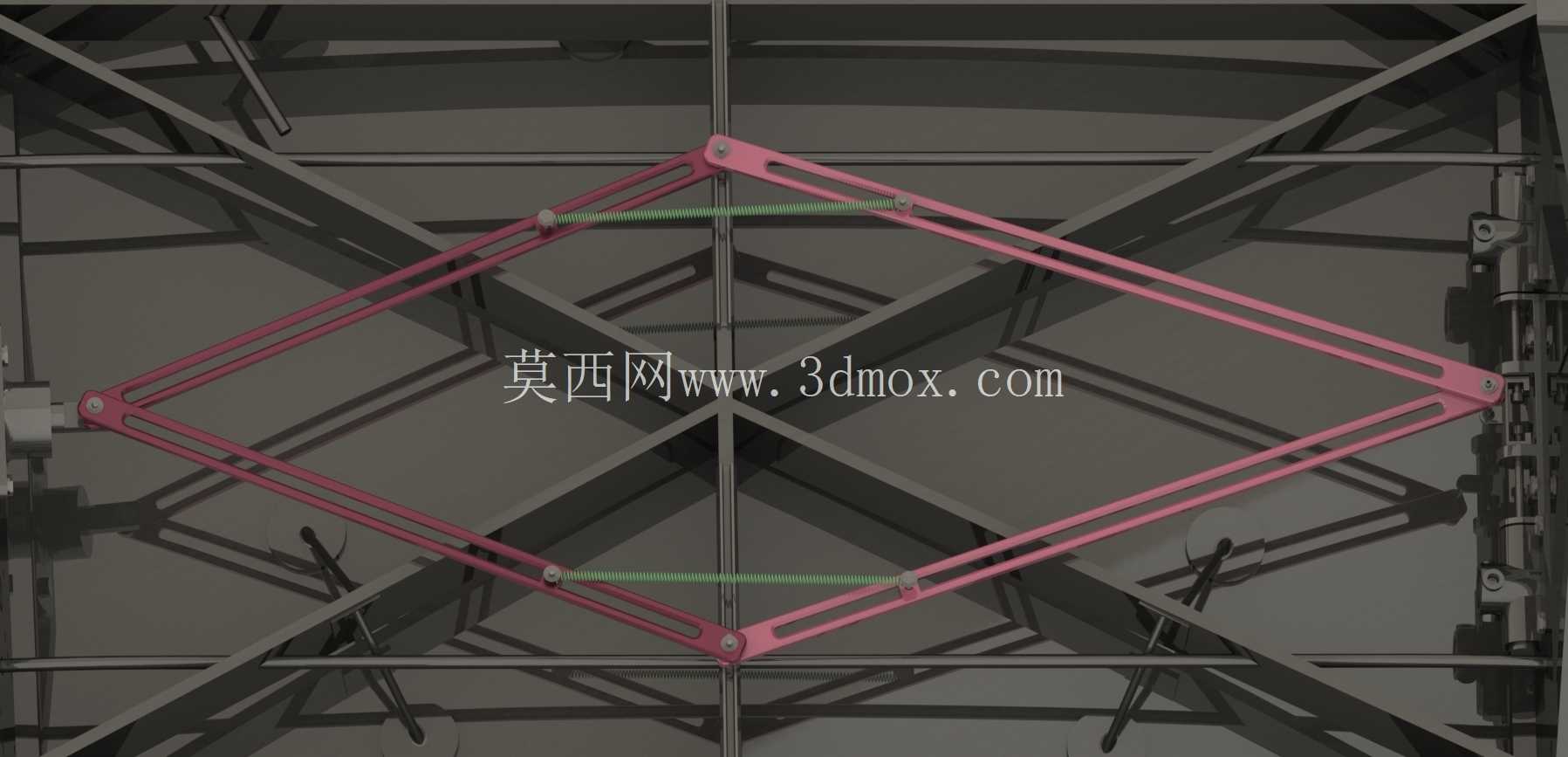

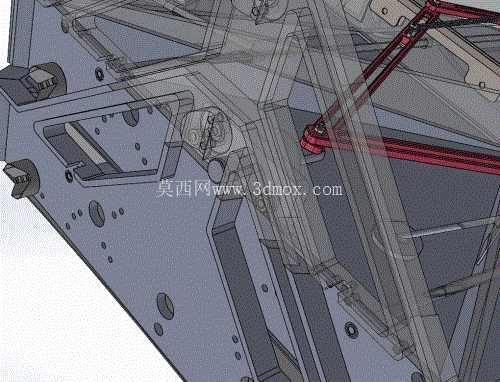

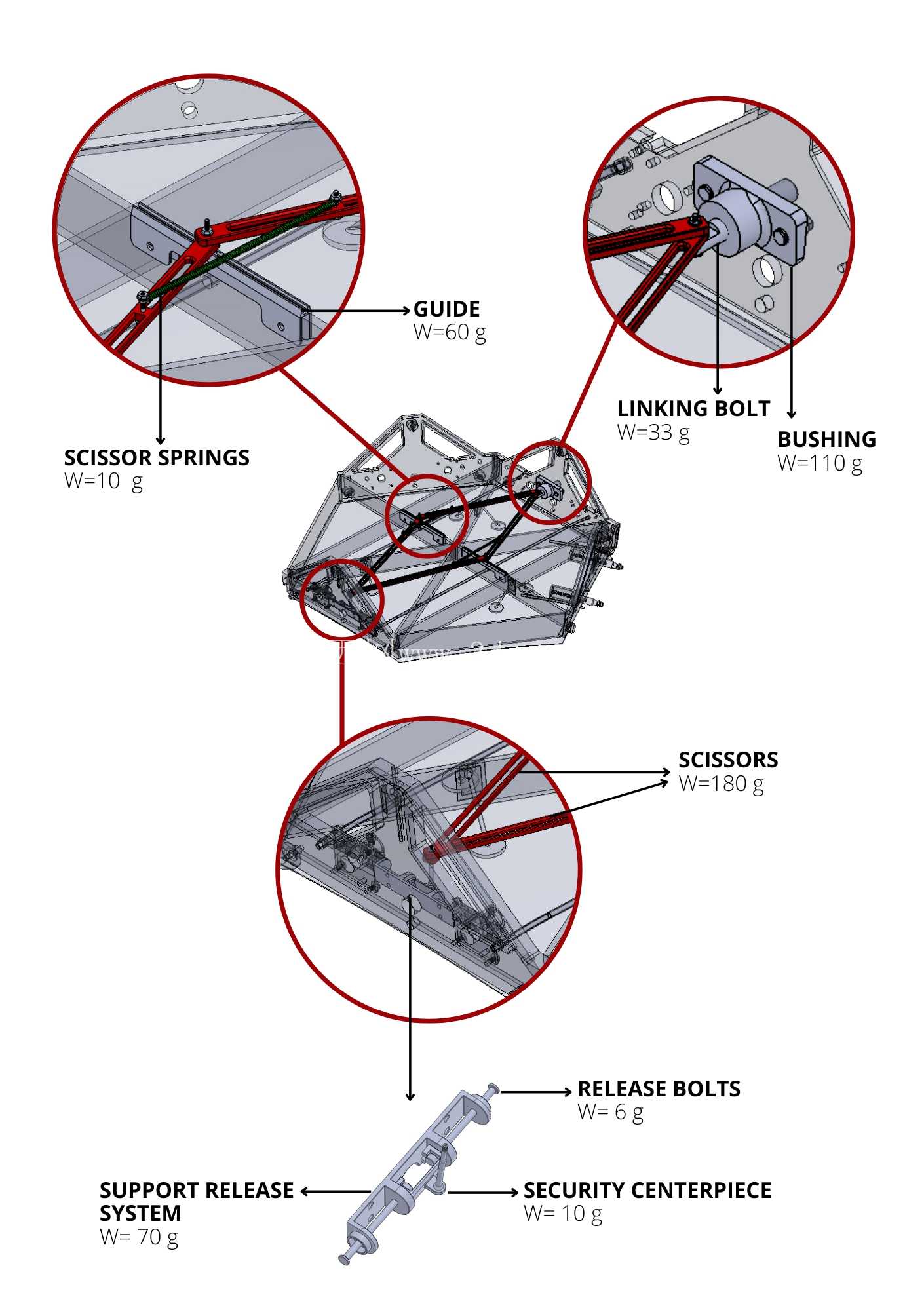

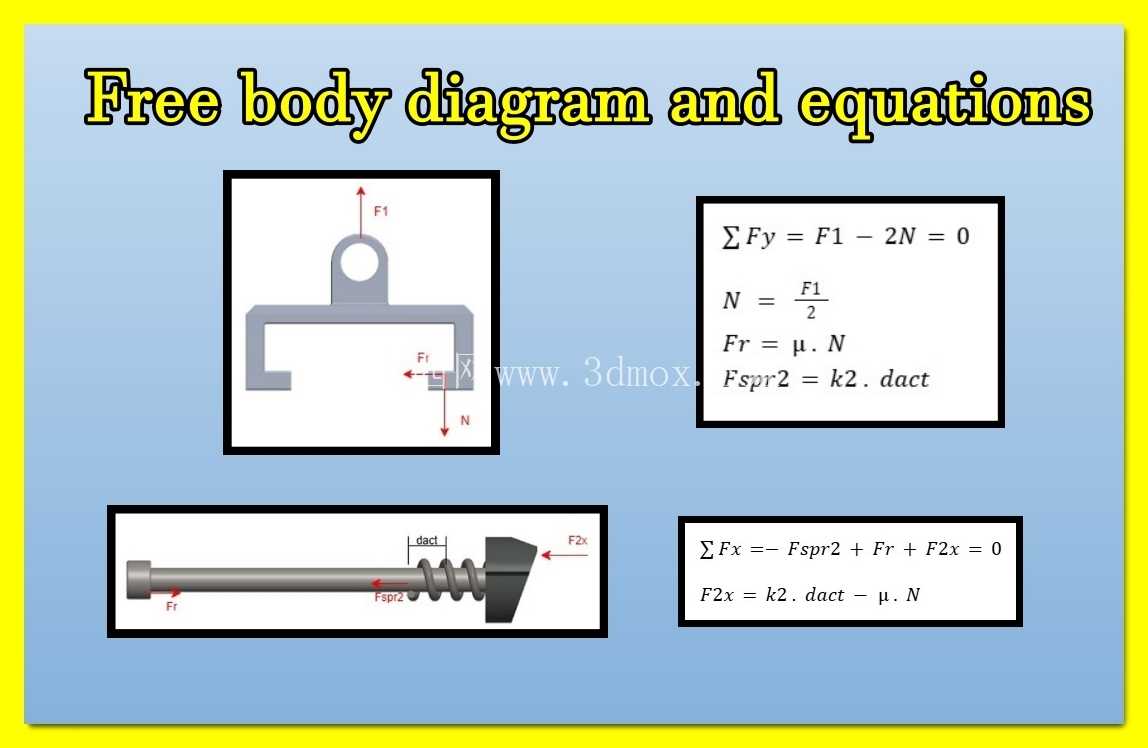

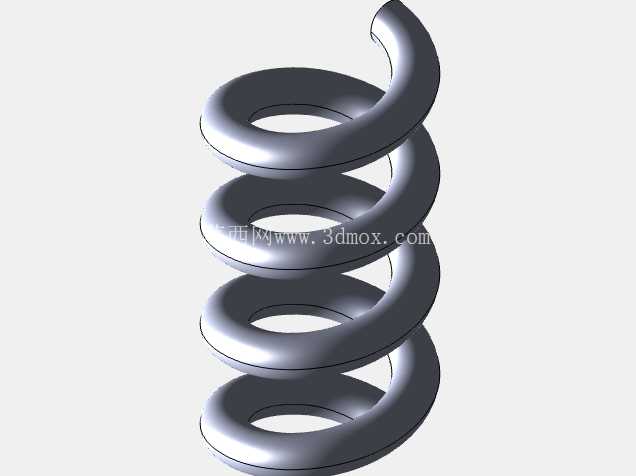

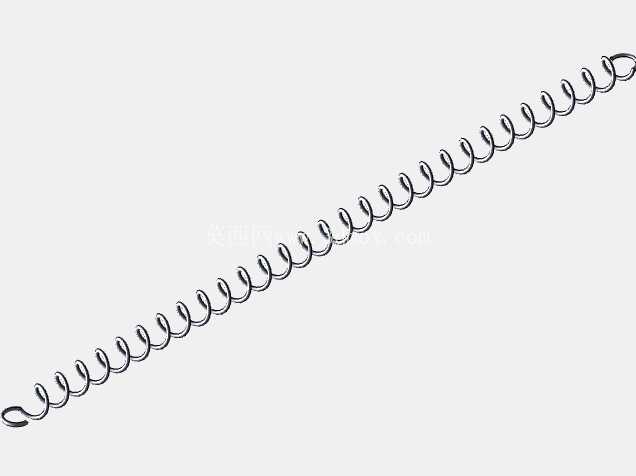

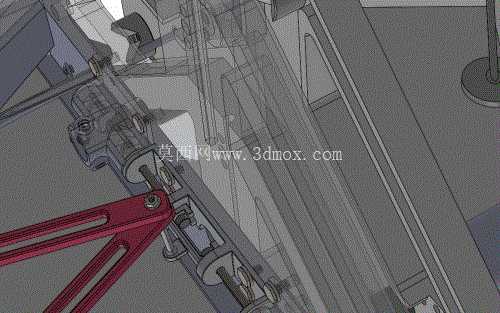

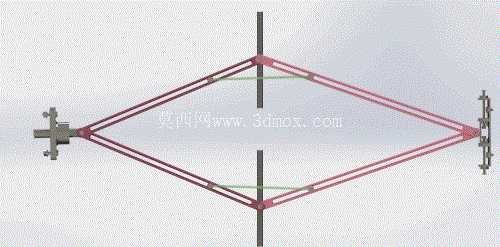

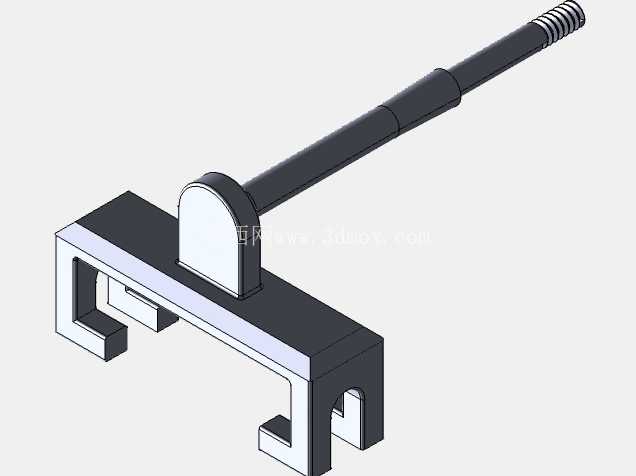

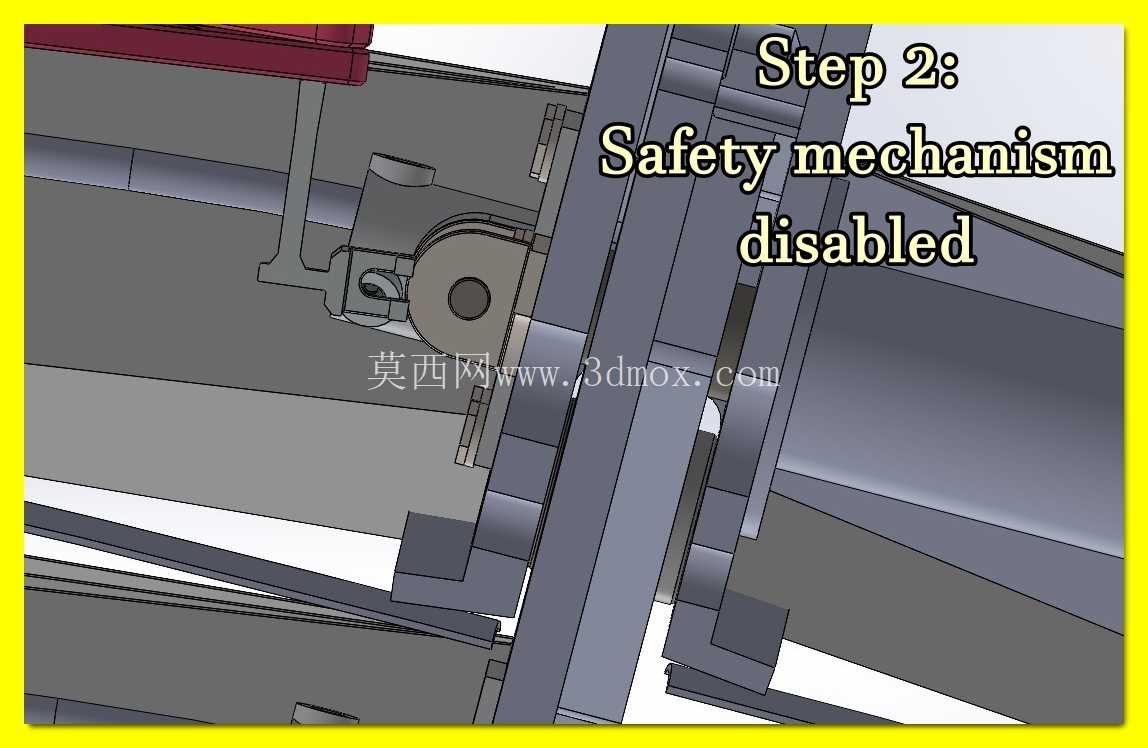

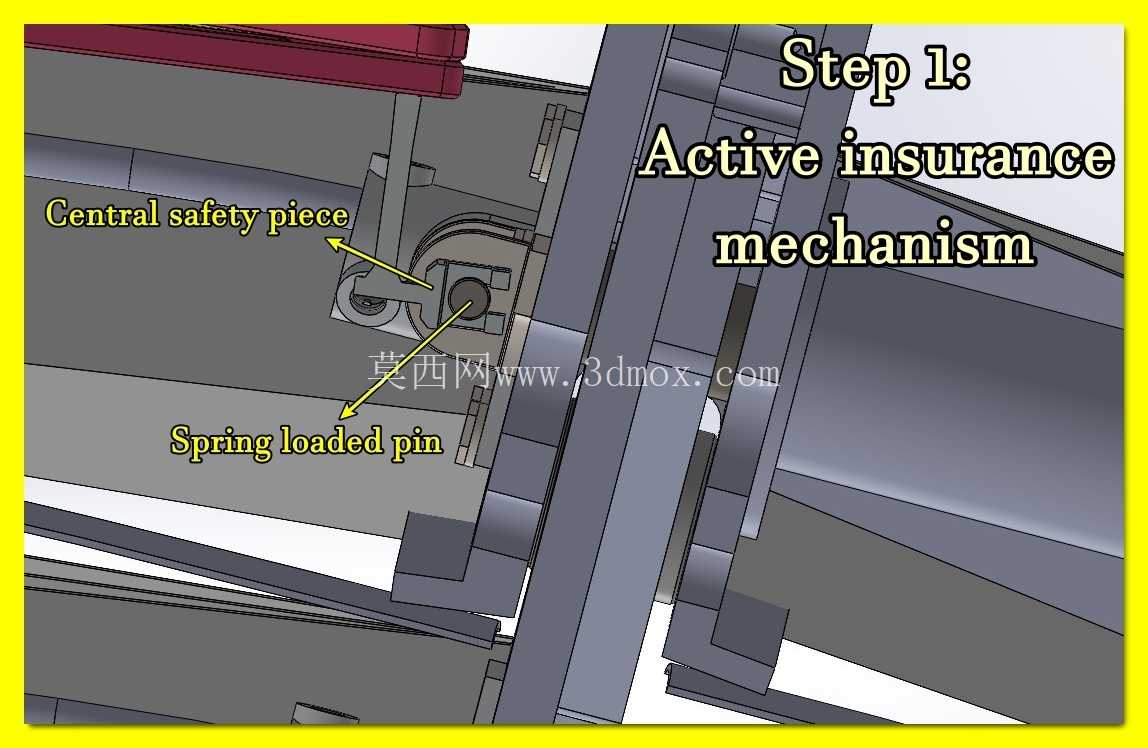

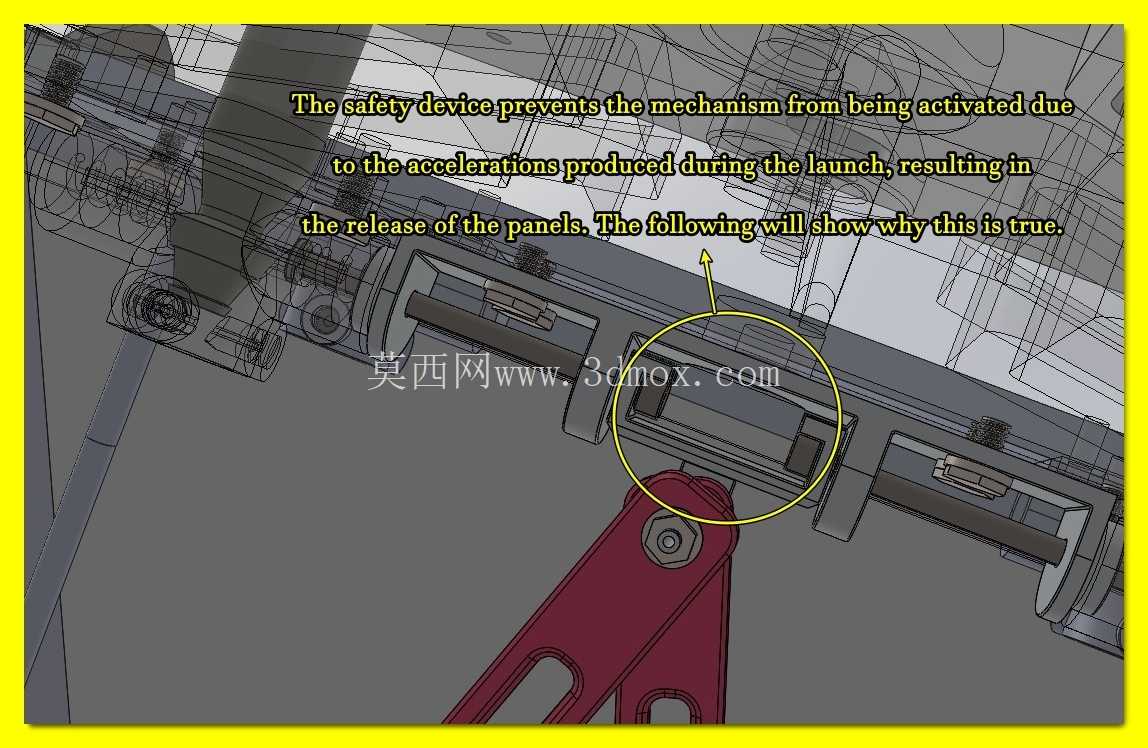

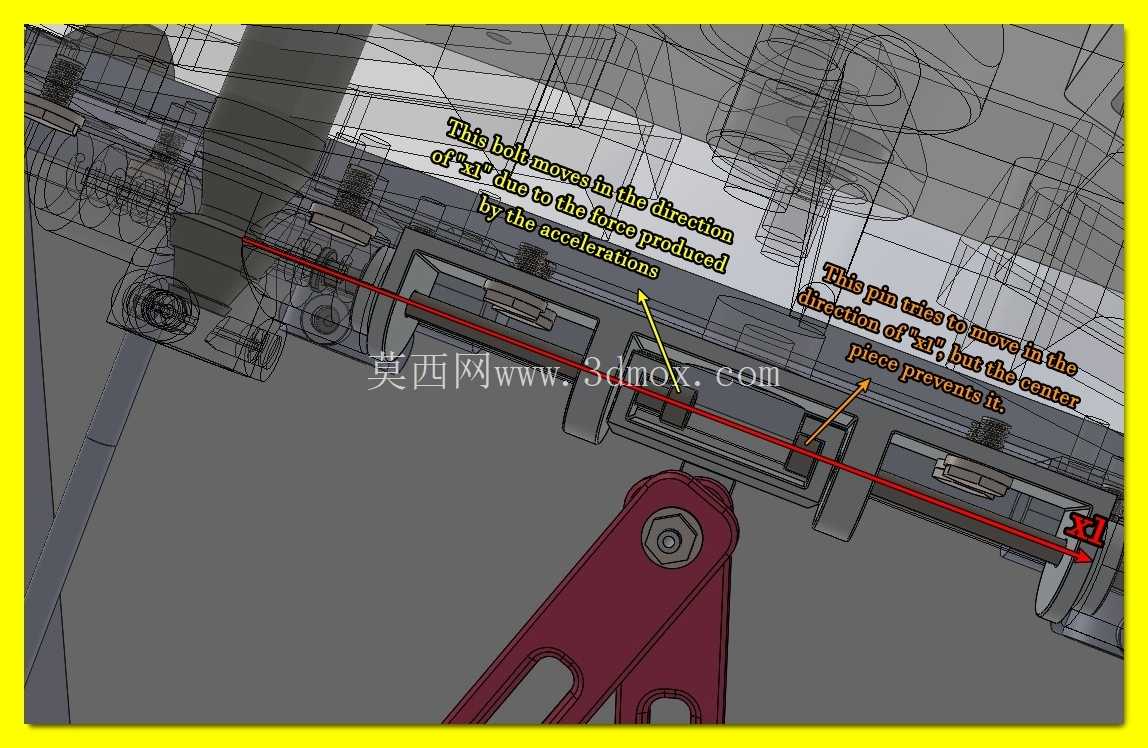

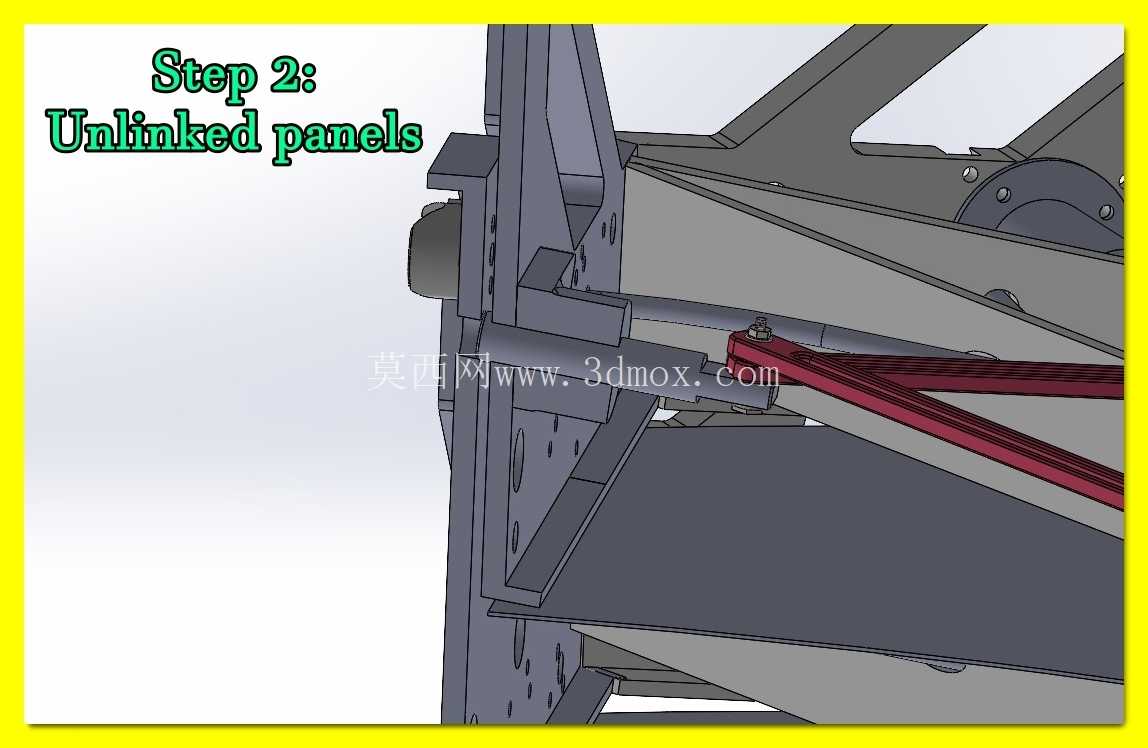

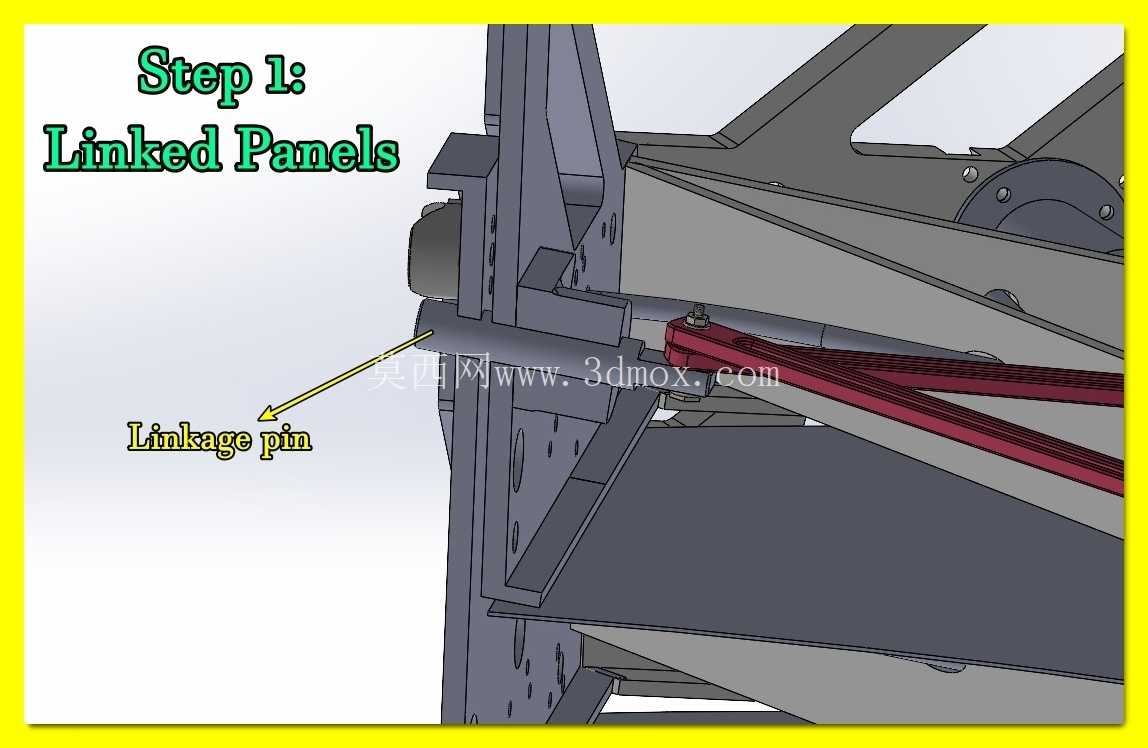

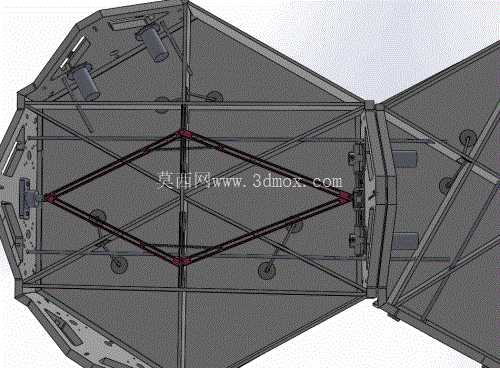

整套机构的功能逻辑围绕三个核心环节搭建，首先是收拢锁紧阶段，机构配套的两个反向移动锁紧销会在面板母连接器内置弹簧的压缩力作用下，卡入对应面板的锁紧位，此时剪刀四杆结构处于完全收拢的叠合状态，内置的弹簧同步完成蓄能，整个锁紧环节不需要额外设置独立的驱动源，完全依托面板收拢过程的压合动作完成锁紧与蓄能，大幅降低了整套结构的复杂度与重量占比。其次是解锁触发环节，当设备进入预定工作位置需要展开面板时，仅需要触发锁紧销的解锁动作，两个锁紧销会沿相反方向同步移动，在移动到设定行程位置后，会完全脱离面板的锁紧卡槽，此时剪刀机构内蓄积的弹簧力不会瞬间释放，而是通过中间安全件的约束实现力的可控传递，避免弹簧力瞬间冲击造成面板结构损伤或者展开轨迹偏移。最后是展开执行环节，随着锁紧销完全缩回，剪刀四杆机构在弹簧力的驱动下沿预设轨迹逐步展开，通过杆系的铰接约束保证多层面板的展开动作同步，不会出现单层面板提前弹出或者卡滞的问题，整个展开过程的速度由弹簧刚度与铰接点阻尼共同决定，可根据实际面板的重量、展开角度需求调整弹簧参数与铰接点位置。

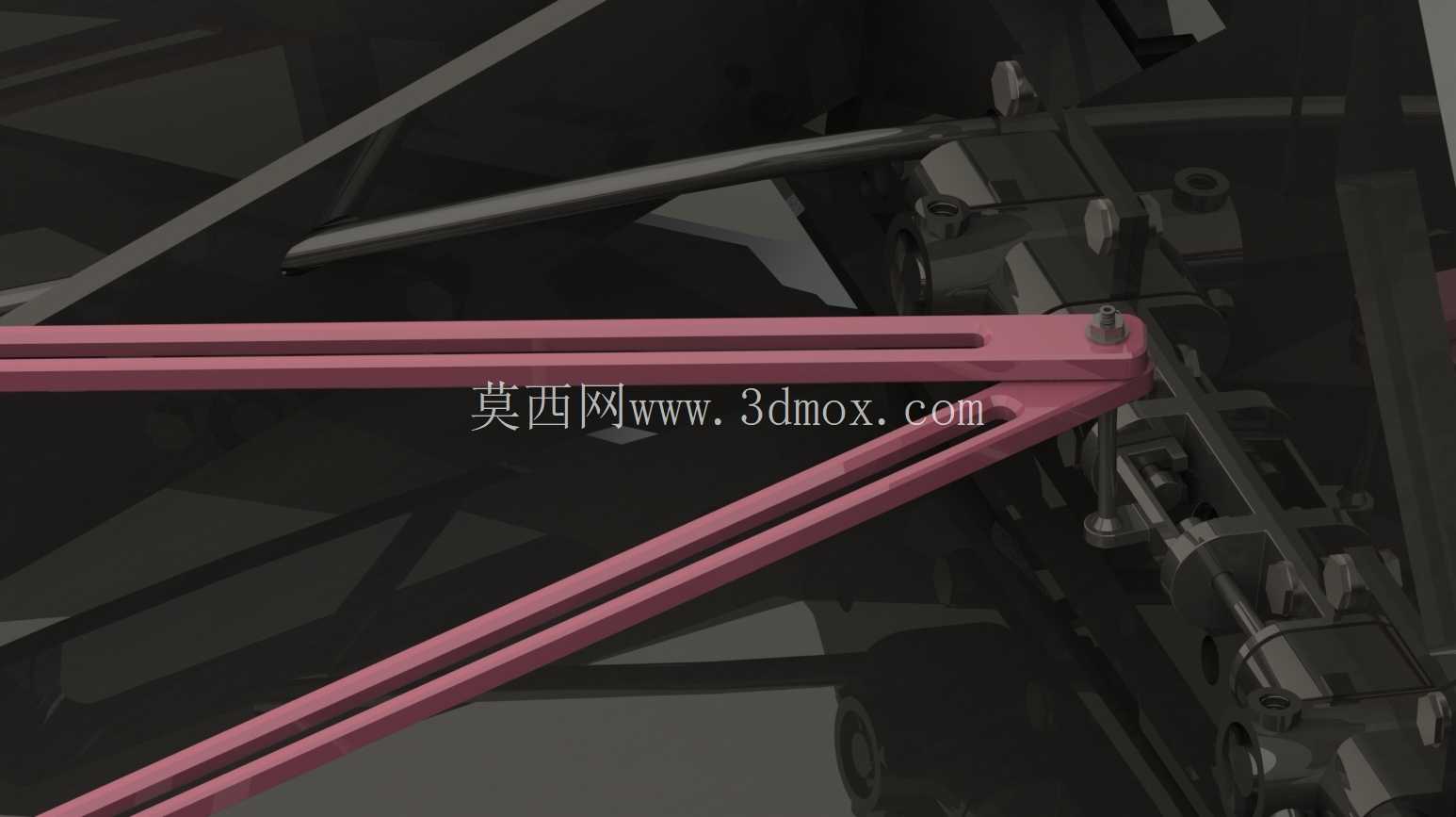

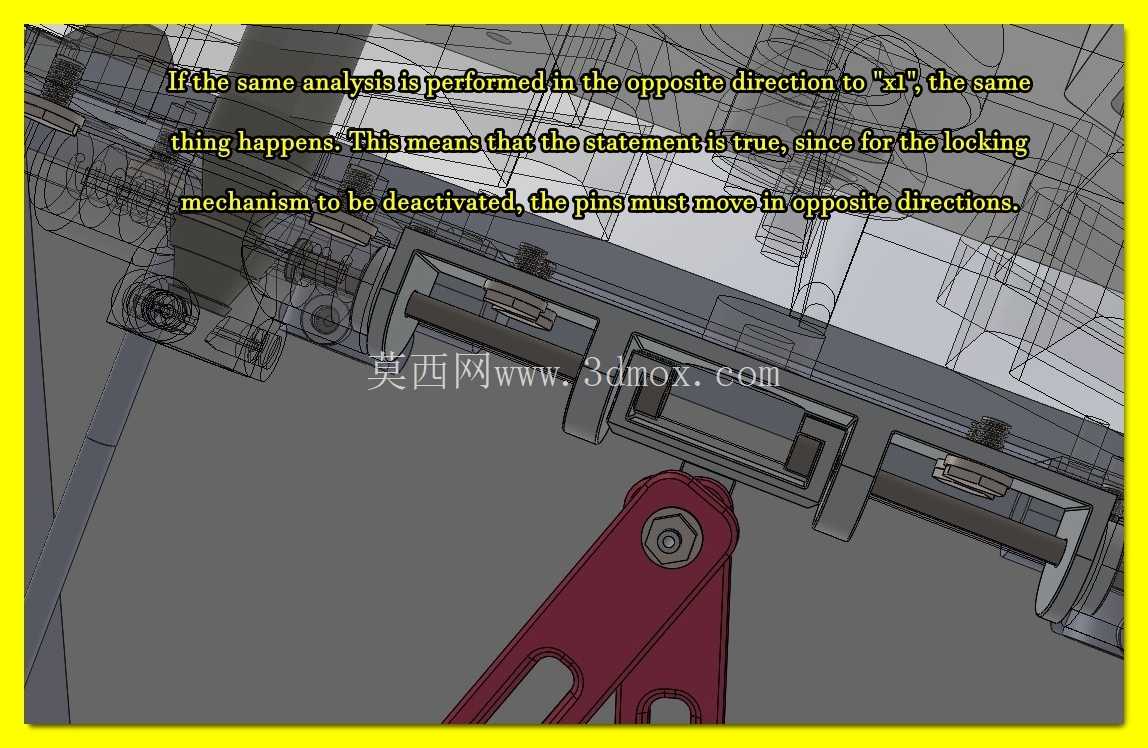

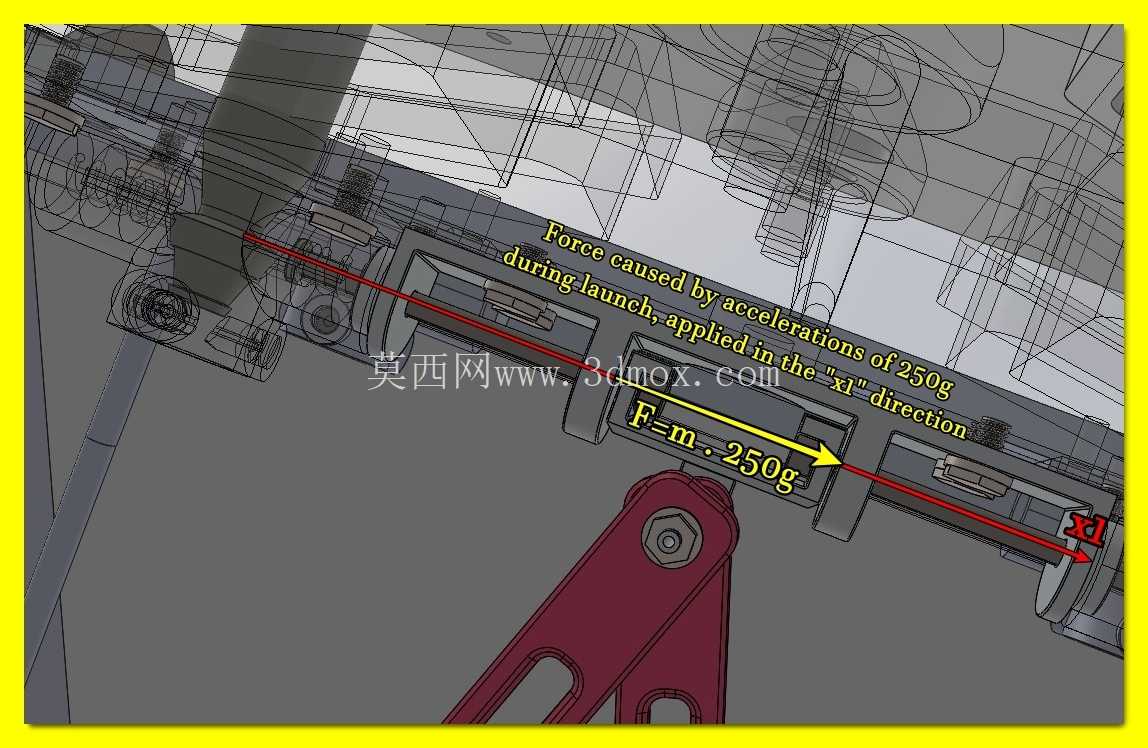

从设计思路层面来看，整套结构没有采用传统的火工品解锁或者独立电机驱动的展开方案，而是完全依托机械结构的联动逻辑实现功能，所有运动部件均为纯机械结构，没有电子元器件参与核心动作，大幅提升了空间极端环境下的工作可靠性，避免了电子元器件受空间辐照、温度交变影响出现失效的风险。四杆机构的铰接点均采用间隙配合设计，适配空间环境下温度交变带来的结构热胀冷缩变形，不会因为温度变化出现铰接卡滞的问题。两个反向移动的锁紧销采用对称布局，锁紧力均匀分布在面板连接面的两侧，不会出现单侧受力造成的面板偏移问题，在发射阶段的振动、冲击载荷下，能够保证堆叠面板不会出现松脱、错位的问题。

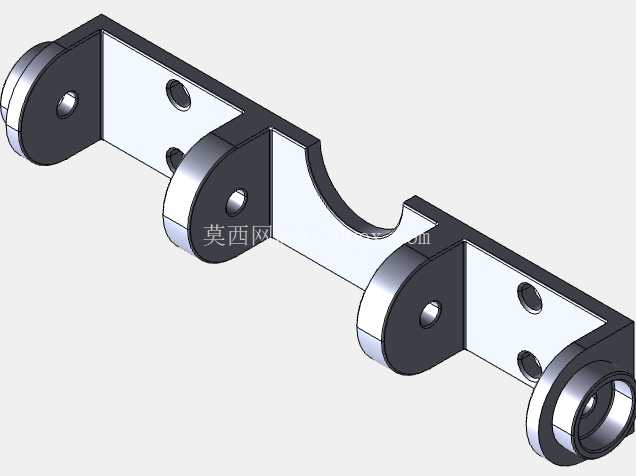

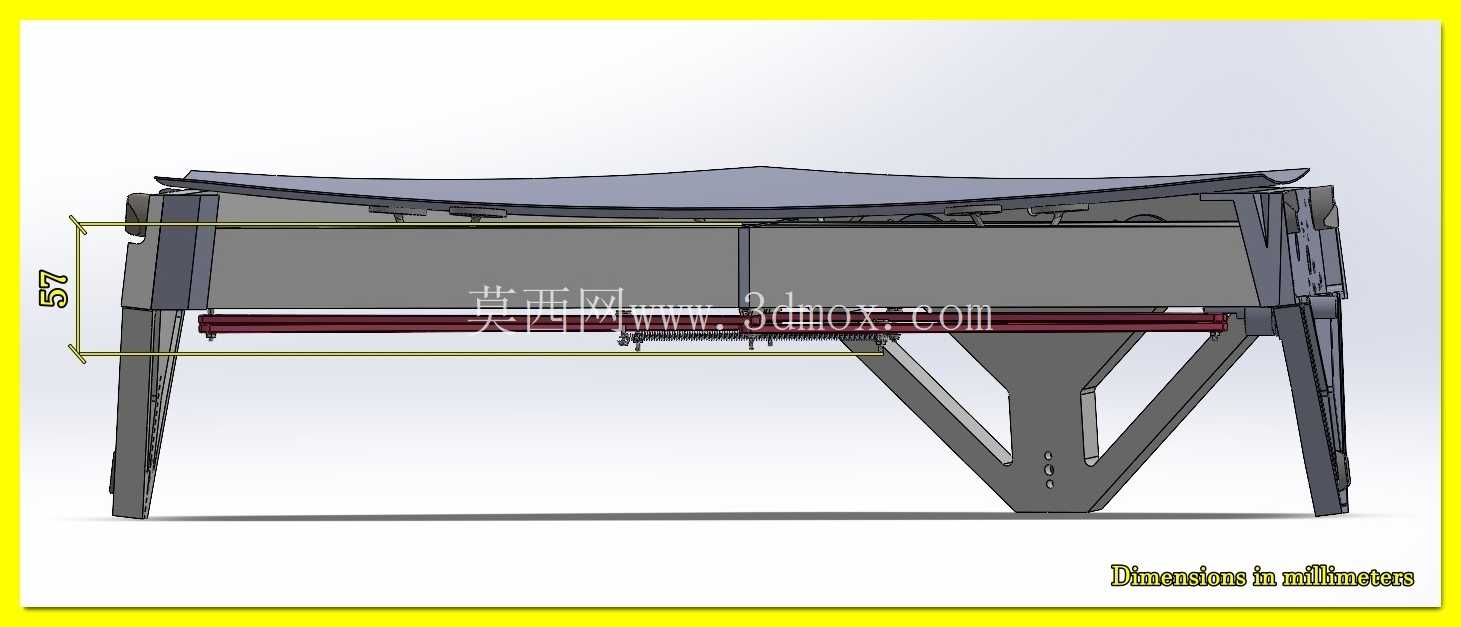

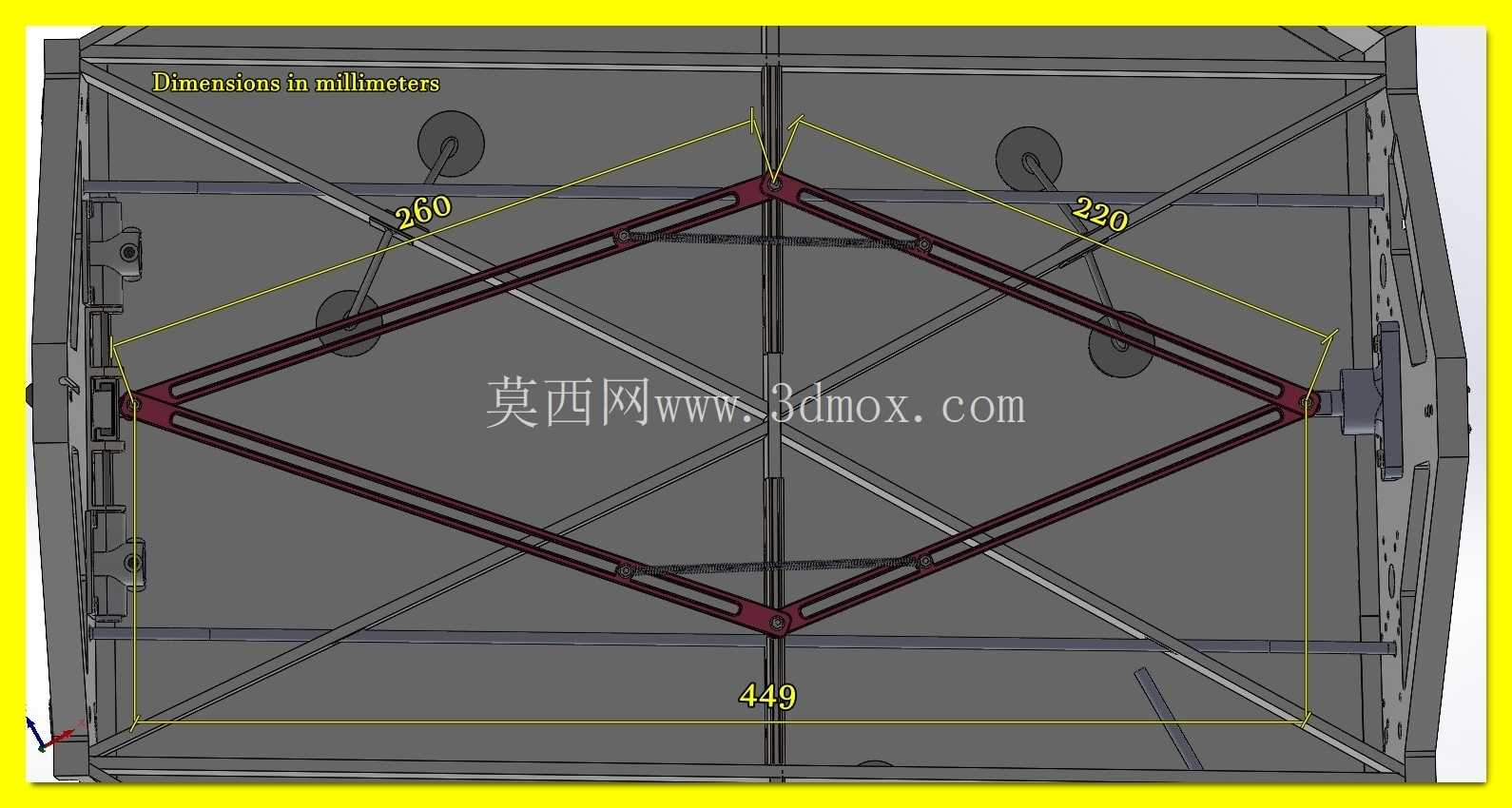

从安装边界来看，整套机构的安装基准面设置在底层固定面板的连接端，所有铰接支座均采用嵌入式安装方式，安装面与面板连接面齐平，不需要在面板上额外突出安装凸台，收拢状态下整套机构的厚度与面板连接法兰厚度一致，不会额外增加收拢状态下的堆叠间隙。机构的展开行程可通过调整剪刀杆的长度进行适配，单组机构可适配3-8层面板的堆叠展开需求，多组机构并联使用时可适配更大尺寸、更大重量的面板展开场景，铰接点的位置可根据面板的展开轨迹要求进行微调，保证面板展开过程中不会与周边其他设备发生运动干涉。

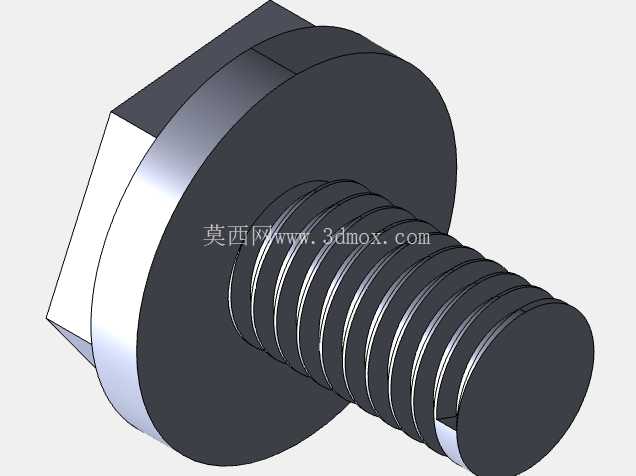

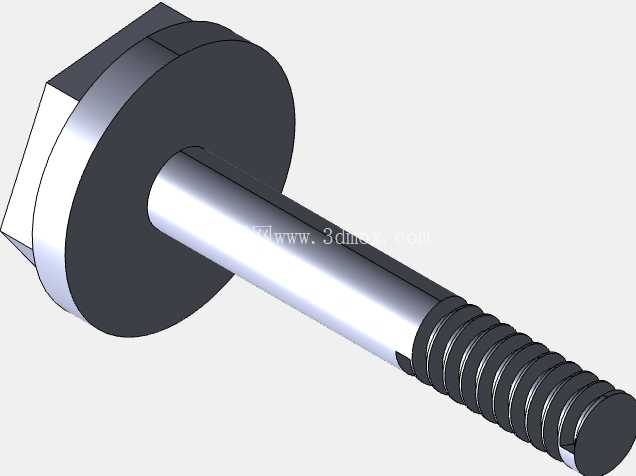

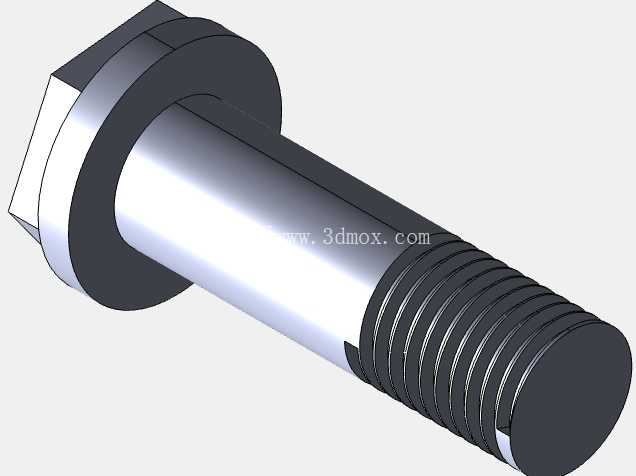

在实际应用中，该机构除了航天领域的可展开结构外，也可适配地面设备中需要受控展开、收拢锁紧的折叠结构场景，比如折叠式工作平台、应急展开的支撑结构、车载折叠设备的锁紧释放机构等，整套结构的零件均采用常规机械加工工艺即可实现，不需要特殊的加工工艺或者特殊材料，铰接销轴采用标准件即可适配，后期维护更换成本较低。在结构设计过程中，针对弹簧的蓄能行程做了冗余设计，即使弹簧出现一定程度的应力松弛，依然能够提供足够的展开驱动力，保证机构在全生命周期内的动作可靠性，锁紧销的锁紧面采用斜面设计，在收拢压合过程中可自动导正位置，不会因为装配误差出现锁紧不到位的问题。
