车床用带法兰定位轴类连接零件结构

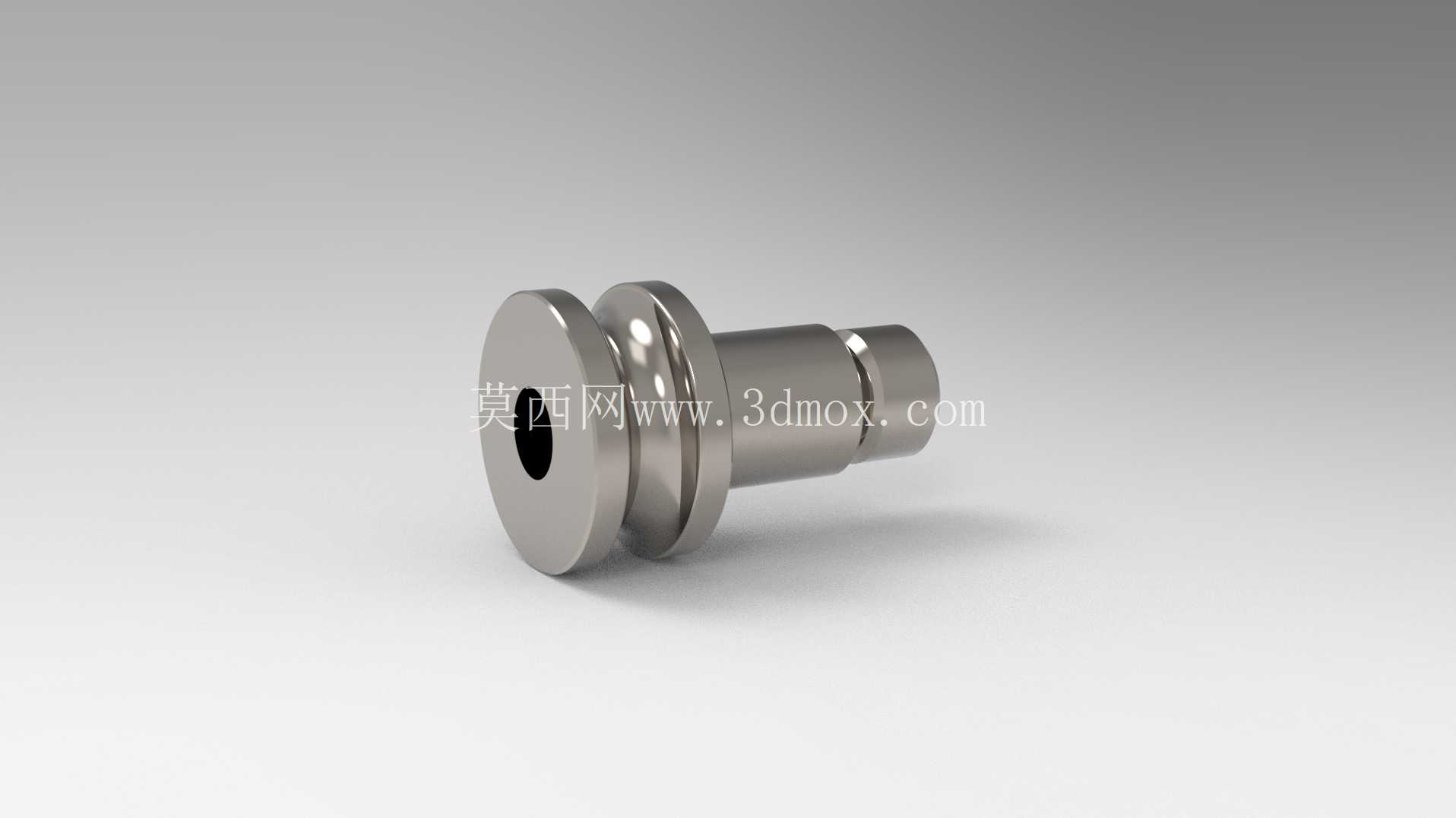

　　这类带法兰凸缘的轴类零件，是车床加工场景里极为常见的流体或动力传导连接件，日常多应用在液压油路集成块、气动控制回路的终端接驳位置，也会作为小型传动机构的定位销轴使用，承担介质导通、轴向定位、周向限位的多重作用。从结构设计逻辑来看，零件一端的大直径法兰盘是核心定位基准，安装时法兰端面会与安装基体的贴合面完全抵靠，通过法兰上均布的沉头孔穿入紧固件完成轴向锁止，能有效承受管路或传动过程中产生的轴向窜动载荷，避免工作过程中零件出现移位脱落。

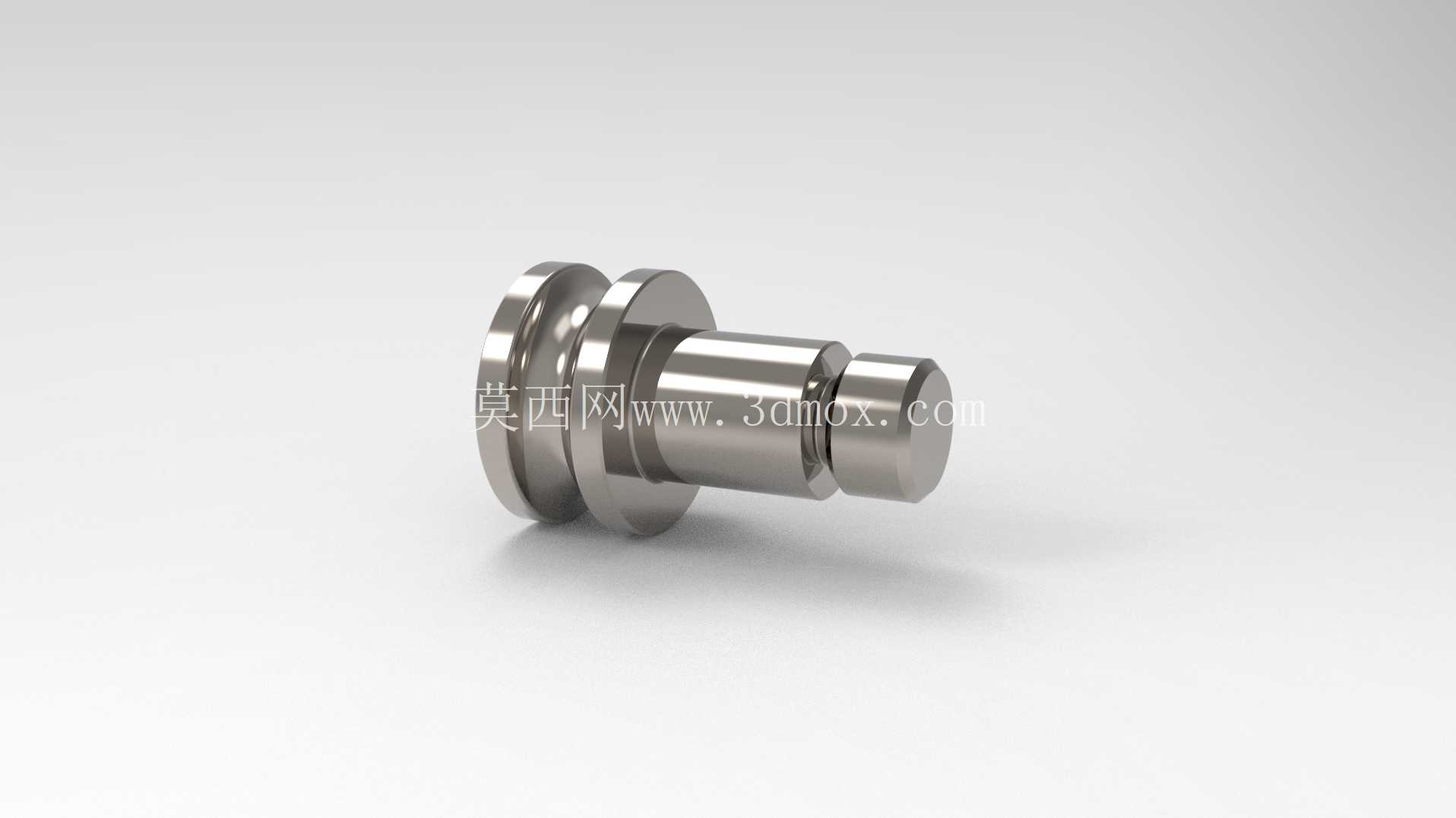

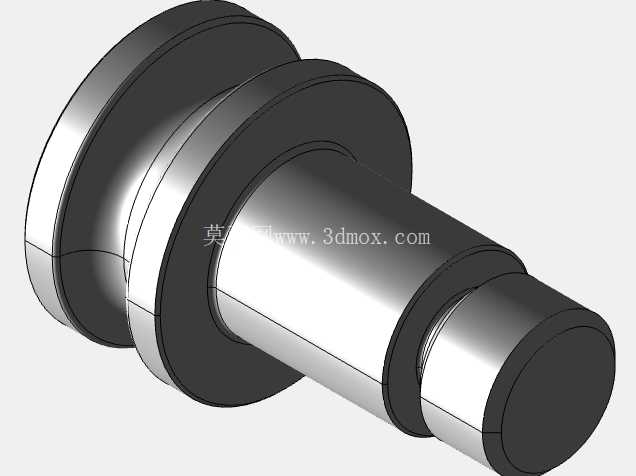

　　法兰后衔接的两道环形凸台，主要作用是安装密封件与限位挡圈，靠近法兰的第一道凸台用于卡装O型密封圈，装配后密封圈被压缩在凸台侧壁与安装孔内壁之间，阻断介质从安装配合间隙泄漏的路径；第二道凸台则是轴向限位结构，当零件插入安装孔到位后，该凸台端面会与安装孔的台阶面贴合，和端部法兰形成双向定位，保证零件的安装深度符合设计公差要求。零件末端的缩径轴段是功能接驳端，根据实际使用场景的不同，该轴段既可以加工外螺纹与外接管路的内螺纹接头旋合，也可以加工成光轴配装卡簧后连接传动拨叉，轴段中心的轴向通孔是介质流通或走线的通道，孔口位置做了倒角处理，既可以去除机加工产生的毛刺锐边，也能在插接外接管路时起到导向作用，避免装配过程中刮伤密封圈唇边。

　　从安装边界尺寸来看，法兰盘的外径尺寸决定了安装孔位的分布圆直径，设计时需要保证法兰外径比安装孔的入口直径大3-5mm，留出足够的紧固件安装空间；两道凸台的外径与安装孔的配合公差一般选H7/h6的间隙配合，既保证装配时能顺利推入，又不会因为配合间隙过大导致密封件偏磨失效；末端缩径轴段的长度需要匹配外接接头的旋合深度，一般预留2-3个螺距的余量，避免螺纹旋合不到位导致连接强度不足。

　　在实际加工过程中，这类零件多采用圆钢棒料在数控车床上一次装夹完成所有外圆、端面、内孔的车削加工，保证各轴段的同轴度公差控制在0.02mm以内，避免装配后出现偏心导致的密封泄漏或传动卡滞；密封槽的槽宽与槽深需要严格匹配所选密封圈的线径，槽口位置做0.2mm的圆角过渡，防止密封圈安装时被锐边切损。这类零件的材质多选304不锈钢或45号钢调质处理，不锈钢材质多用于有腐蚀性介质的化工、食品设备管路中，45号钢调质件则多用于普通气动回路或传动定位场景，表面粗糙度要求方面，法兰贴合面与密封配合面的粗糙度需要达到Ra1.6，其余非配合面达到Ra3.2即可满足使用要求。在设备维护过程中，这类零件属于易损密封配套件，当出现密封面磨损、法兰变形、螺纹滑牙等情况时需要整体更换，更换时需要注意清理安装基体贴合面的残留密封胶与金属碎屑，保证法兰端面贴合平整，紧固件按照对角顺序分次拧紧，避免法兰受力不均出现翘曲导致泄漏。
