带手摇操作结构的万向联轴器传动构件

在车间现场做设备改造的人都懂，很多时候两根待连接的传动轴根本没法做到严格同轴，要么是机架焊接变形带来的角度偏差，要么是设备运行中负载冲击带来的轴系窜动，这时候刚性联轴器根本没法用，硬装上用不了多久就会出现键槽崩裂、轴颈疲劳断裂的问题，万向联轴器就是为解决这类轴系不对中传动问题诞生的核心构件。这套带手摇操作结构的万向联轴器，在常规十字轴式万向节的基础上集成了手动操作端，既可以作为传动系统的固定连接部件，也能在设备调试、手动盘车阶段直接通过摇柄输入扭矩，不用额外加装盘车机构，很适合用在小型试验台、手动进给机构、轻工设备的手动调节段这类需要兼顾动力传输和手动操作的场景。

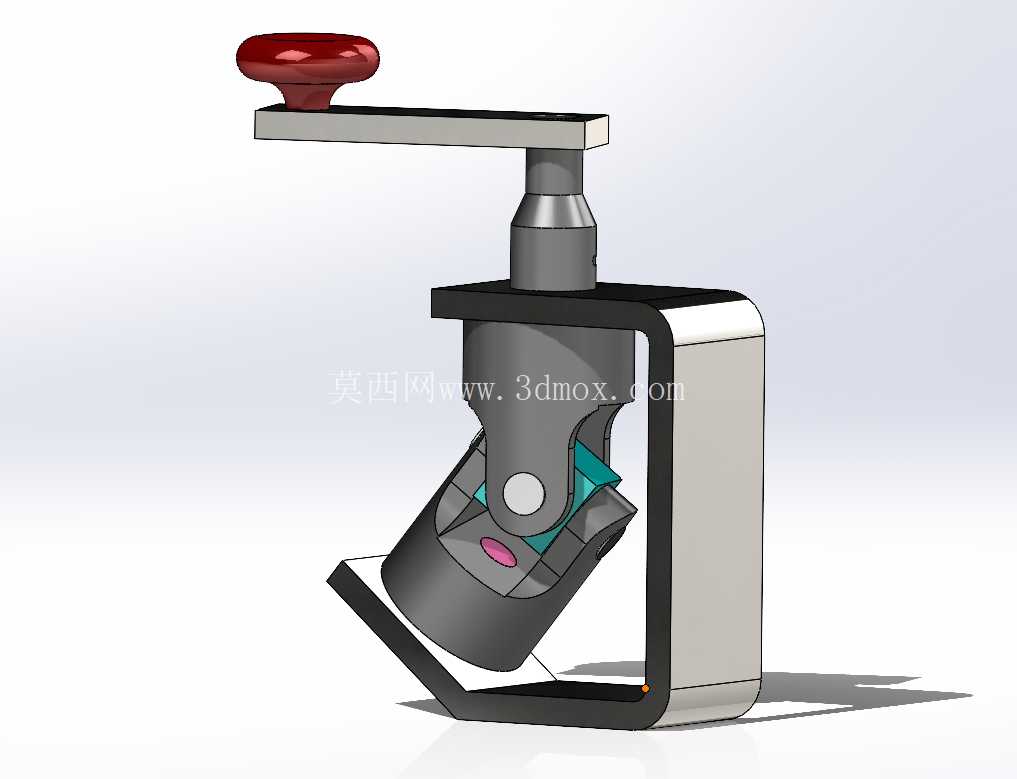

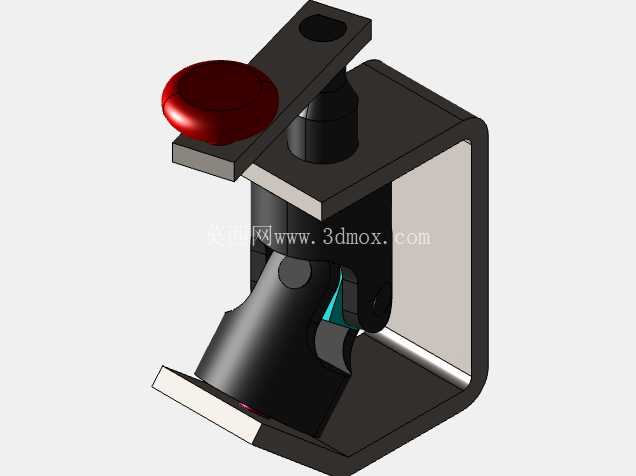

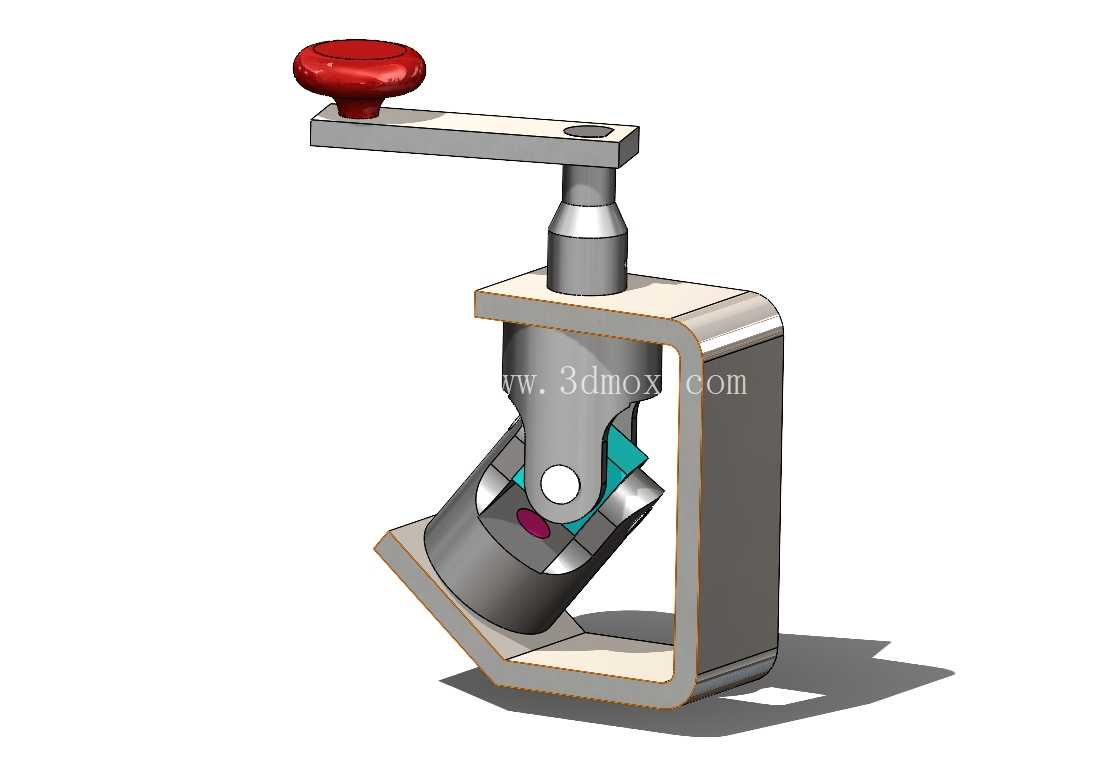

从功能特性上看，这套构件的核心是中间的十字铰接结构，十字轴的四个轴颈分别嵌入两端叉形接头的轴孔内，配合耐磨衬套实现两个方向的转动自由度，哪怕两轴之间存在最大35度左右的倾斜夹角，也能平稳传递旋转运动和扭矩，不会出现卡滞、传动顿挫的问题。和普通的万向联轴器不同，这套结构的主动端直接集成了带红色绝缘握套的摇柄，摇柄和主动叉形接头通过矩形安装面定位，靠螺栓锁紧固定，摇柄的力臂长度经过匹配，手动操作时单手握持就能输出足够的盘车扭矩，不会因为力臂过短导致操作费力，也不会因为力臂过长在电机驱动时产生额外的转动惯量影响传动平稳性。

设计思路上，整个构件做了分体式模块化拆分，两端的叉形接头、中间的十字轴、铰接衬套、端部连接法兰、手摇臂都是独立可拆分的零件，建模时每个配合面都留了合理的安装间隙：十字轴轴颈和衬套的配合选了间隙配合，保证转动灵活无卡滞，同时配合间隙控制在0.02mm以内，避免传动间隙过大带来的回差；叉形接头的开口尺寸和十字轴的轴向长度做了匹配，装配后十字轴不会出现轴向窜动，同时能保证铰接转动的全行程无干涉。外侧的U型支撑框架是这套结构的安装基准，框架底部做了平整的安装面，预留了螺栓过孔，可以直接固定在设备机架或者工作台面上，框架上部的轴承位用来承托主动端的轴段，保证主动轴转动时的同轴度，避免悬臂结构带来的轴段挠度变形。

从安装边界尺寸来看，这套万向联轴器的整体安装高度从底部安装面到摇柄最高点的距离控制在合理范围内，不会占用过多的设备上部空间，摇柄转动时的最大回转半径经过校核，转动全程不会和外侧的U型支撑框架产生干涉，也不会和周边安装的其他零部件发生碰撞。两端的轴连接部位可以根据实际安装需求替换成不同的连接形式，既可以做键连接的轴孔配合，也可以换成法兰连接结构，适配不同直径的待连接传动轴。实际应用中，这类带手动操作端的万向联轴器常被用在小型包装设备的手动调节机构、教学试验台的动力输入段、小型机床的进给微调机构上，正常运行时由电机或者其他动力源驱动传递扭矩，需要调试、对位、检修的时候，不用拆卸传动部件，直接摇动摇柄就能实现从动端的缓慢转动，对位精准，操作安全，避免了电机点动带来的冲击和对位不准的问题。

结构细节上，十字轴的中间位置做了储油槽设计，装配时填充润滑脂后可以长时间保证铰接部位的润滑，减少转动磨损，延长构件的使用寿命；摇柄上的红色握套用的是绝缘防滑材质，手动操作时不容易打滑，哪怕手上沾了少量切削液或者油污也能稳定握持；所有棱角位置都做了倒角处理，没有尖锐的毛刺边，装配和操作时不会划伤操作人员。和市面上常见的简易万向节相比，这套结构因为带了独立的支撑框架，安装时不需要额外设计支撑座，直接通过框架底部的安装孔就能固定在机架上，大幅降低了设备设计时的结构复杂度，也减少了装配时的调整工作量，只要保证框架安装面的水平度，就能保证主动轴的转动精度，降低了现场安装的调试难度。在传动效率上，因为铰接部位的配合间隙控制合理，润滑条件良好，这套万向联轴器的传动效率可以达到95%以上，角度偏差在10度以内时传动平稳性几乎和刚性联轴器一致，不会出现明显的转速波动，完全能满足中低转速、中小扭矩场景下的传动需求。
