模型火箭用发动机组组合式结构件

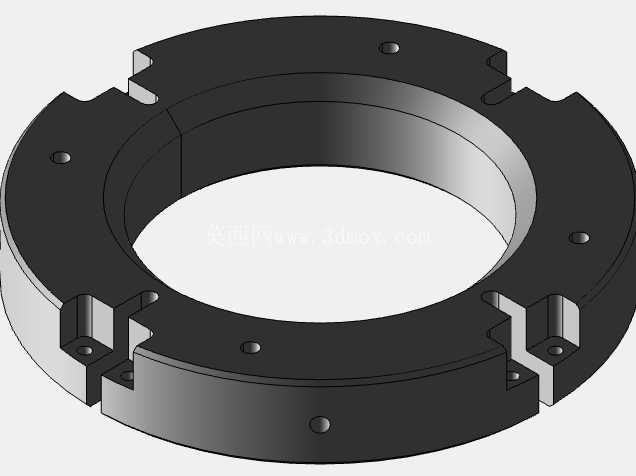

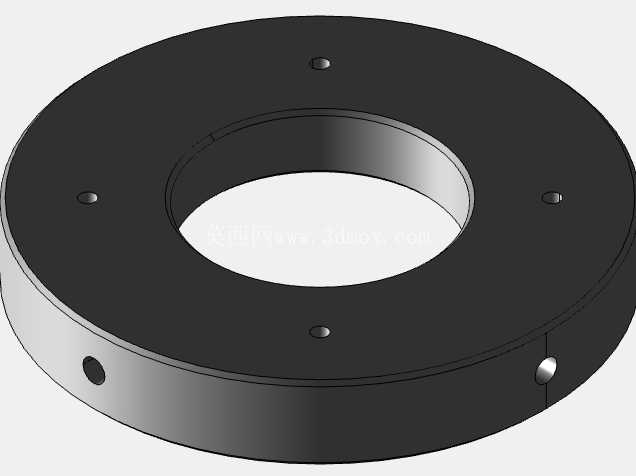

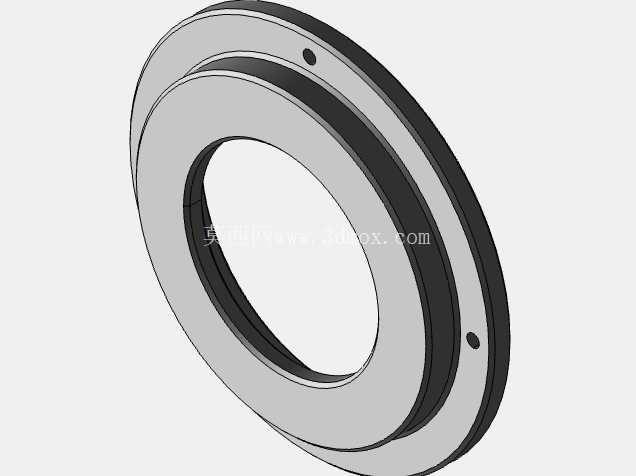

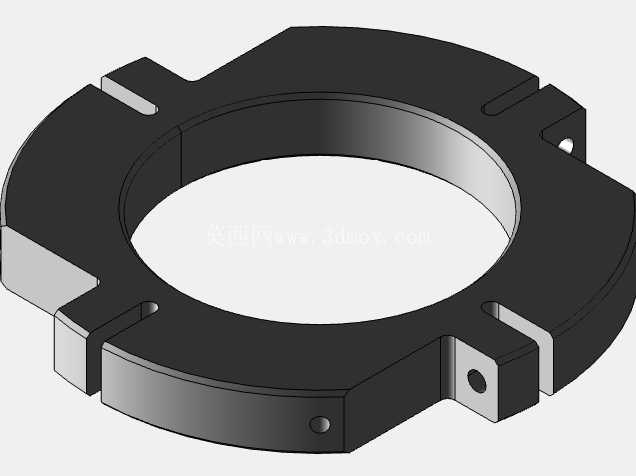

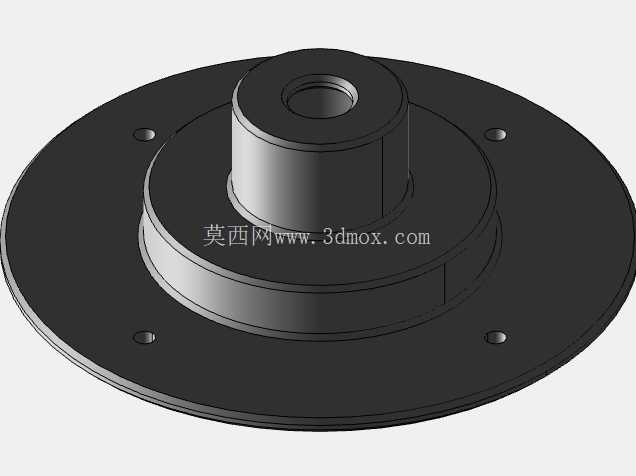

　　这套结构件面向模型火箭动力段的组装需求设计，核心作用是为箭体提供稳定的推力传导路径与尾段气动支撑，适配中小尺寸固体燃料模型火箭的改装与自制场景，常见于青少年航天科普赛事、航模爱好者自制作品、高校航空航天专业模型试验等场景。从结构组成来看，主体为长筒状推力承载筒体，上端设置法兰式连接盘，用于和箭体燃料段、载荷段实现同轴对接，连接盘上预留的均布安装孔可适配常规M2-M3规格的紧固件，保证对接后同轴度误差控制在0.1mm以内，避免推力偏心导致的发射轨迹偏移。

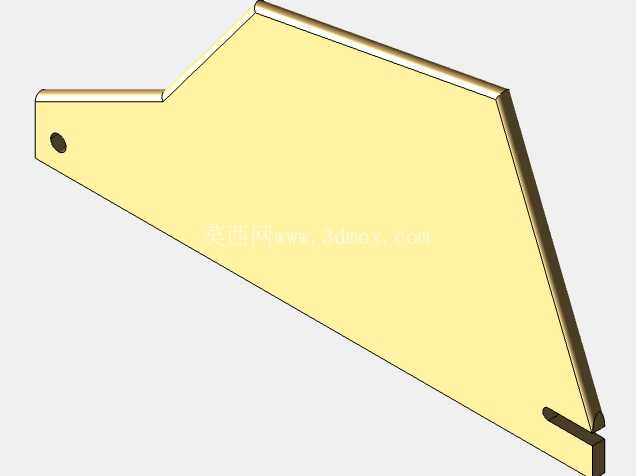

　　筒体下端集成四片对称分布的稳定尾翼，尾翼采用后掠翼型设计，翼面与筒体轴线的夹角经过气动校核，能在火箭发射升空过程中提供足够的航向稳定力矩，抵消发射初期的横向扰动，避免箭体出架后出现滚转、偏航等失控问题。设计过程中优先考虑了零件的组合适配性，所有配合面均设置了统一的安装基准，使用者可根据自身箭体的推力需求、尺寸规格，搭配不同长度的筒体段、不同翼展的尾翼组件，灵活组合出适配不同发射场景的动力段结构，无需重新加工核心连接部位。从安装边界来看，筒体主体外径适配常见的50mm直径模型箭体，整体长度可根据搭配的燃料舱长度灵活调整，尾翼翼展控制在120mm以内，既保证气动稳定效率，又不会因为翼展过大导致发射过程中与发射架导轨产生剐蹭。

　　上端连接盘的端面跳动公差控制在0.05mm以内，保证与燃料段对接后密封面贴合紧密，避免高温燃气从对接缝隙泄漏影响推力效率。尾翼与筒体的连接部位设置了加强筋结构，可承受发射阶段最大15g的轴向过载，不会出现翼面断裂、变形的问题。整套结构的受力路径经过优化，发动机工作时产生的轴向推力通过筒体直接传导至上端连接盘，再均匀分散到整个箭体结构，避免局部应力集中导致的结构损坏。尾翼的安装角度预设为0安装角，适配常规垂直发射场景，若有倾斜发射、轨迹调整需求，也可通过调整尾翼固定垫片的厚度微调安装角，适配不同的发射弹道需求。

　　在实际组装过程中，筒体内部可直接嵌套标准尺寸的模型火箭发动机壳体，筒壁预留的定位卡槽可固定发动机的限位卡簧，避免发动机工作时出现后座移位。下端的尾翼组件采用快拆式设计，日常存放运输时可快速拆卸尾翼，减少收纳空间，发射前仅需对准定位槽插入并拧紧紧固螺钉即可完成组装，无需复杂的校准工序。针对模型火箭发射时的高温工况，筒体靠近发动机喷口的部位做了加厚处理，可抵御短时间的高温燃气冲刷，不会出现受热变形导致的结构失效。整套结构的尺寸链经过反复校核，所有配合部位均预留了0.2mm的装配间隙，即便是采用3D打印、树脂铸造等工艺加工零件，也能顺利完成组装，不会出现过盈卡滞或者间隙过大松动的问题。对于航模制作者来说，这套结构省去了动力段核心结构的反复测绘、校核工作量，可直接在此基础上调整尺寸适配自身的箭体设计，大幅缩短模型制作周期，同时经过气动与结构校核的结构形式，也能避免自制过程中常见的结构强度不足、气动不稳定等问题，提升模型发射的成功率。
