三轴增稳吊舱挂载摄像装置结构设计

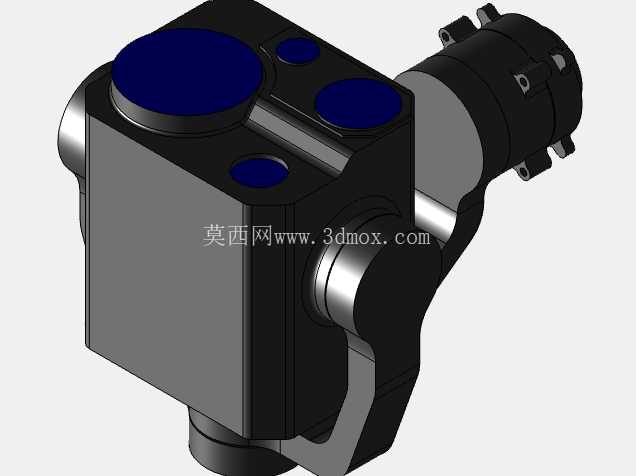

　　这套三轴吊舱摄像结构的设计，最初是针对小型旋翼无人机低空作业场景的挂载需求展开的，在测绘巡检、农林植保作业的影像采集环节，传统固定角度的挂载相机很容易受机身姿态波动、气流扰动影响，出现画面倾斜、抖动模糊的问题，无法满足正射影像采集、目标定点追踪的精度要求，因此需要一套独立于机身姿态的稳定承载结构，来保证摄像单元的视轴稳定。从结构布局来看，整个装置分为摄像承载舱段与关节连接段两个核心部分，承载舱采用近似方正的封闭壳体设计，顶面预留的多个圆形安装位分别对应不同焦距的光学镜头、补光传感元件的装配接口，壳体侧壁做了圆弧过渡处理，既可以降低飞行过程中的风阻系数，也能避免尖锐棱角在设备拆装、挂载调试过程中造成磕碰损伤。

　　关节连接段采用多轴铰接的结构形式，三个转动轴分别对应航向、俯仰、横滚三个维度的姿态调整，每个转轴的配合面都做了同轴度公差约束，保证转动过程中无卡滞、无旷量，转动副的限位结构可以根据实际作业需求调整角度行程，避免转动超程拉扯内部走线。设计过程中优先考虑了载荷配平问题，将摄像单元的重心尽量布置在三个转轴的交汇点附近，这样可以降低姿态调整时的转动惯量，减少驱动单元的负载，同时也能在机身出现小幅震动时，降低重心偏移带来的姿态扰动。

　　壳体的壁厚根据不同部位的受力情况做了差异化设计，镜头安装位周边做了局部加厚处理，保证光学元件的安装平面度，避免飞行过程中壳体形变导致光轴偏移；连接法兰部位做了加强筋结构，用来承受挂载时的拉压载荷与起降阶段的冲击载荷。安装边界方面，末端的连接法兰采用标准的快装接口设计，可以适配多数小型无人机的通用挂载位，不需要额外定制转接件，整个装置的径向尺寸控制在紧凑范围内，不会超出无人机起落架的安全边界，避免起降过程中与地面发生剐蹭。

　　在实际作业场景中，这套结构除了适配航拍测绘场景，也可以通过更换舱内搭载的传感元件，用于电力线路巡检的红外测温、应急救援的热成像搜救等场景，三轴独立调整的结构可以在机身倾斜、侧飞的状态下，始终保持摄像单元的视轴对准目标区域，不需要调整机身整体姿态就能完成不同角度的影像采集，大幅提升作业效率。结构设计时还考虑了内部走线的空间，在转轴中心预留了穿线孔位，将供电、信号传输的线缆从空心转轴内部穿过，避免线缆外露在转动过程中被拉扯磨损，同时也能减少外露线缆带来的额外风阻。舱体的拼接面采用止口定位设计，既可以保证装配时的对位精度，也能提升壳体的密封性能，应对小雨、扬尘等复杂作业环境下的防护需求。关节部位的转动阻尼经过匹配设计，既可以保证姿态调整的响应速度，也能在驱动单元断电时提供足够的保持力矩，避免摄像舱段在重力作用下自行转动碰撞限位结构。整套结构的受力路径从末端连接法兰传入，经过三个转轴的铰接结构传递到承载舱段，每个受力节点都做了应力分散处理，避免应力集中导致的结构疲劳损坏，在满足结构强度要求的前提下，尽量去除非受力部位的多余材料，控制整体重量，提升无人机的有效载荷利用率。
