农业植保无人机高压雾化喷嘴结构

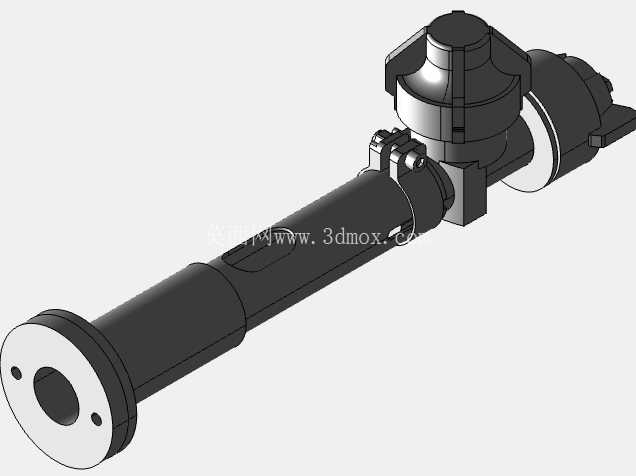

　　做植保无人机喷杆系统匹配的时候，最先卡性能的往往就是末端的喷嘴组件，很多飞手反馈的雾滴漂移、喷幅不均、堵头漏液问题，追根溯源大多是喷嘴结构和安装匹配没做对。这次梳理的这款喷嘴结构，是针对大田作业场景下的高压雾化需求做的适配，核心匹配的是离心压力式雾化的作业逻辑，和常规园艺低压喷嘴的结构逻辑完全不同。先从安装边界说起，这款喷嘴的主体连接段采用圆柱直柄加侧顶紧的固定方式，安装端的法兰盘做了双定位孔设计，孔位间距匹配主流植保机喷杆的标准安装孔距，不需要额外做转接件就能直接固定在碳纤维喷杆上，主体伸出长度控制在不会和旋翼下洗气流产生扰流干涉的范围，避免飞行过程中喷嘴震颤导致的雾滴分布偏移。很多新手做喷杆布局的时候容易忽略喷嘴的安装角度，这款结构的连接段预留了小角度偏转的调整余量，顶紧螺丝松开后可以根据飞行速度、作业高度调整喷射仰角，保证雾滴能在旋翼下洗流的裹挟下均匀覆盖作物冠层，不会出现喷幅中间过密、边缘漏喷的情况。再看功能结构设计，喷嘴头部采用的是防滴漏的内置止回结构，当液泵压力低于雾化阈值的时候，止回阀芯会自动封闭流道，避免飞机转场、起降过程中药液从喷嘴滴漏造成的药害和药液浪费，这个结构在实际作业中非常关键，尤其是起降阶段离作物高度低，滴漏的高浓度药液很容易烧苗。流道部分做了逐级缓缩的设计，药液从进液端进入后，先经过大直径的稳流腔消除泵组带来的液流脉动，再经过收缩段加速，最后从喷嘴头的切向槽进入涡流室产生离心雾化，这种流道设计能让雾滴粒径集中在150-250微米的区间，既不会因为雾滴过细产生严重的漂移，也不会因为雾滴过大在作物叶片上滚落降低附着率。喷嘴头采用快拆式的卡扣固定结构，作业过程中如果遇到喷头堵塞，不需要借助工具，徒手就能拧下喷嘴头进行清理，针对不同作物的作业需求，还可以快速更换不同流量规格的喷嘴头，比如小麦苗期作业用小流量喷头降低亩用药量，玉米高秆期作业换大流量喷头保证穿透性，不需要更换整个喷嘴主体，能大幅降低田间作业的配件成本和维护时间。

　　主体的密封结构全部采用耐农药腐蚀的氟橡胶材质，接触药液的流道部分做了光滑圆弧过渡，没有直角死区，不容易残留药液形成结晶堵塞，长期使用也不会因为农药腐蚀出现密封失效漏液的问题。和喷杆连接的进液端做了快插式的接口设计，和常规植保机的药管内径匹配，插装后自带锁止结构，飞行过程中不会因为震动导致药管脱落，拆卸的时候按下锁止环就能拔下，维护效率比传统的宝塔头加喉箍固定高很多。实际作业测试的时候，这款喷嘴在0.2-0.4MPa的工作压力区间雾化状态最稳定，单喷嘴流量覆盖0.8-2.0L/min的常用区间，匹配1-3米的作业高度，单喷嘴有效喷幅能达到1.5-2米，喷幅内的雾滴沉积均匀性变异系数能控制在15%以内，远高于行业常规的25%的合格标准。

　　很多人做喷嘴选型的时候只看流量参数，忽略了结构本身的抗震动性能，植保无人机作业的时候喷杆震动频率很高，这款喷嘴的所有连接部位都做了防松设计，顶紧螺丝带尼龙防松圈，快拆卡扣有自锁凸台，长期高频震动下也不会出现部件松动、角度偏移的问题。另外，喷嘴的整体重量做了轻量化控制，主体采用高强度工程塑料材质，单个喷嘴重量控制在很低的范围，不会给喷杆增加过多的负载，也不会因为重量过大导致喷杆震颤加剧。从结构设计的细节来看，喷嘴头部的防滴漏阀芯采用的是软密封加硬导向的结构，导向部分的间隙控制得很小，不会因为药液里的细小杂质导致阀芯卡滞，稳流腔的容积经过反复测算，刚好能抵消隔膜泵带来的压力脉动，不会出现压力波动导致的雾滴忽大忽小的情况。

　　在做三维建模的时候，所有的配合公差都按照实际加工精度做了预留，密封槽的尺寸、卡扣的配合过盈量、快插接口的锁止行程都和实际量产零件一致，不管是做喷杆系统的装配仿真，还是直接导出工程图做零件加工，都不需要再做额外的尺寸修正。针对南方水田作业的高湿环境，结构上没有容易积水的凹槽，作业后冲洗的时候很容易把残留的药液冲洗干净，不会因为药液残留长期腐蚀零件。和常见的压力式喷嘴相比，这款结构的涡流室深度做了优化，即使在较低的工作压力下也能产生稳定的离心涡流，不会出现直射流的情况，对药泵的压力要求更低，能降低药泵的功率消耗，延长无人机的作业续航时间。在做整机匹配的时候，只需要根据喷杆长度、作业飞行速度、亩施药量计算好喷嘴的间距和数量，直接安装就能达到稳定的作业效果，不需要反复做压力和角度的调试，对于植保设备厂商来说，能大幅缩短整机的研发测试周期。
