农业植保无人机配套5L无刷水泵结构

这款5L规格的无刷水泵，是当前植保无人机作业场景里应用占比极高的流体输送部件，主要承担植保作业中药液从药箱到雾化喷头的增压输送职能，适配5L载药量的中小型植保无人机，也可拓展到小型农用喷洒设备、便携灌溉装置的流体输送环节。从实际作业反馈来看，这类无刷水泵相比传统有刷结构的水泵，在连续作业时长、运转稳定性、电磁干扰控制上都有明显优势，毕竟植保无人机飞行作业时，机载电子设备密度高，有刷电机运转产生的电火花很容易干扰飞控信号，无刷结构从根源上规避了这个问题，同时碳刷磨损的问题也被消除，大幅降低了作业季的部件更换频率。

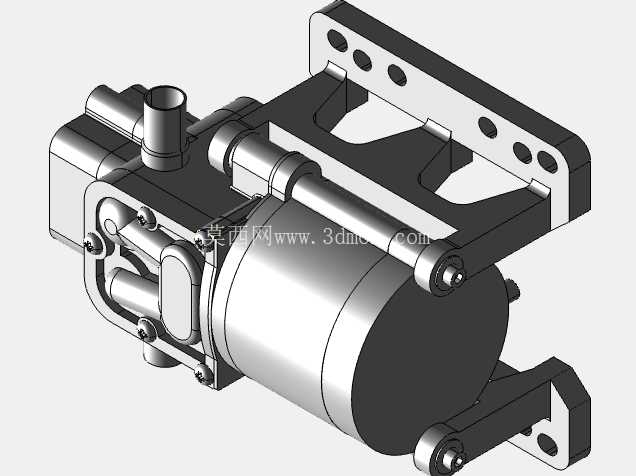

从结构设计思路来看，整个泵体采用集成式布局，将无刷驱动电机、隔膜增压腔体、进出液接口、安装固定支架整合为一个整体，没有冗余的外接管路接头，减少了机载状态下的漏液风险。泵体的动力段采用圆柱形外壳封装，既可以给内部定子转子提供防护，避免作业时飘散的药液、田间粉尘进入电机内部造成绕组腐蚀，圆柱形的外壁也能在有限的机载安装空间里减少风阻，不会给无人机飞行增加额外的气动负担。增压腔体采用偏心隔膜结构，相比叶轮式水泵，隔膜结构对含有少量固体颗粒的药液兼容性更好，不会因为药液里混有少量药粉沉淀就出现叶轮卡滞的问题，同时隔膜泵的自吸能力更强，不需要提前灌泵就能完成药液抽吸，对于起飞前的作业准备来说，能减少不少操作步骤。

安装固定部分的设计充分考虑了无人机机架的安装特性，上方的安装支架采用带多组安装孔的折弯钣金结构，孔位做了长圆与圆孔结合的设计，既可以适配不同孔距的机架安装位，也能在安装时调整泵体的前后位置，避让机臂、电调、飞控等其他机载部件。安装支架和泵体主体之间通过连接耳片用紧固件锁紧，连接位置预留了减震垫的安装空间，实际装机时可以加装橡胶减震垫，隔绝水泵运转时产生的高频振动传递到机架上，避免振动影响飞控的陀螺仪采样精度，也能减少振动带来的紧固件松动风险。进出液接口采用侧置式布局，接口朝向顺着泵体轴向布置，方便连接药箱出液管和喷头供液管，管路走向不会出现过度弯折，减少管路弯折带来的流阻损失，也能避免管路长期弯折出现的开裂漏液问题。

从实际使用的功能特性来看，这款5L水泵的额定流量匹配5L载药量的作业需求，在标准作业飞行速度下，可以保证雾化喷头有稳定的供液压力，不会因为飞行姿态变化、药箱液位下降就出现供液压力波动，导致喷幅内药液沉积不均匀的问题。泵体的供电直接对接无人机的动力电源回路，内置的驱动电路可以直接接收飞控给出的PWM调速信号，根据飞行速度、作业参数实时调整泵的转速，匹配对应的喷量，实现变量喷洒的作业要求，不需要额外加装调速模块，减少了机载布线的复杂度。泵体的整体重量控制也做了针对性优化，在保证结构强度满足机载振动、冲击要求的前提下，壳体、支架都做了壁厚优化，不会给无人机带来过多的无效载荷，毕竟植保无人机每增加一克无效重量，都会对应减少作业续航时间，影响单架次的作业效率。

在安装边界的适配性上，整个泵体的最大外轮廓尺寸控制得非常紧凑，圆柱形电机段的直径、整体长度都适配中小型植保无人机的机身中部安装空间，不会和机臂折叠结构、电池安装位产生干涉。安装支架的高度也做了匹配设计，泵体底部和机架安装面之间预留了足够的间隙，方便布置进出液管路，也能避免泵体运转时和机架上的其他部件产生碰撞摩擦。接线端的位置设置在泵体尾部，顺着电机轴向引出，布线时可以沿着机架碳管走线，用扎带固定即可，不会出现线缆悬垂被螺旋桨气流吹动、甚至卷入桨叶的风险。从结构设计的细节来看，泵体的所有密封位置都采用耐农药腐蚀的密封材料，毕竟植保作业中接触的药液很多都有弱酸性或者弱碱性，普通橡胶材料长期接触很容易出现溶胀、开裂，导致密封失效漏液，这款泵的密封件采用耐腐材质，能适配绝大多数常用的植保药剂，减少密封件的更换频率。整体结构没有复杂的拆解结构，日常维护时只需要定期清理进液端的滤网，避免药渣堵塞泵腔即可，不需要复杂的拆解保养，非常适合植保作业季高强度、快节奏的使用场景，哪怕是在田间地头出现故障，也能快速整体更换，不耽误作业窗口期。
