无人机地形避障雷达简化结构设计

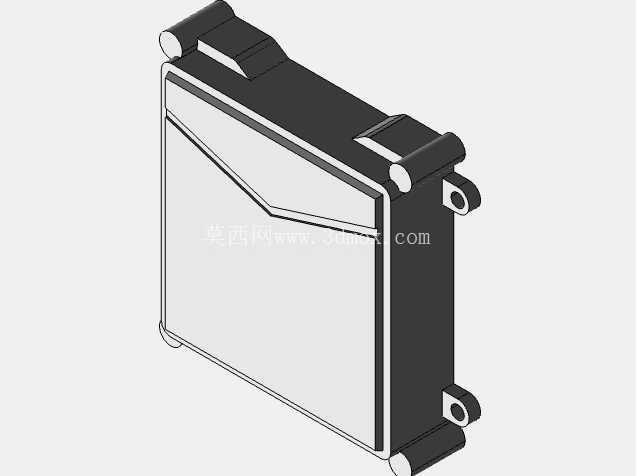

这套三维结构围绕低空无人平台常用的小型地形感知与避障雷达展开，重点不是还原雷达内部电子电路，而是把外场装机时真正会碰到的壳体轮廓、安装耳位、接口避让和维护边界表达清楚。对于多旋翼、复合翼或小型巡检无人机来说，雷达往往布置在机身前部、腹部或起落架附近，工作时需要持续获取下方或前方地形距离，辅助飞控完成定高、仿地飞行、障碍物识别与自动绕行。模型采用简化外形处理，保留了主体盒体、侧向安装凸耳、端部圆柱状连接结构以及壳体上的折线造型，能够直接用于整机数字样机布置、挂载干涉检查和铸造壳体前期方案沟通。

从实际装机角度看，这类雷达不能只按一个孤立盒子处理。无人机飞行过程中振动明显，设备既要轻，也要有足够的刚性；壳体外部的安装耳决定了螺钉轴线、垫片空间和拆装方向，端部突出结构则会影响与机臂、云台、线缆束的相对位置。建模时将主体处理为近似矩形的封闭盒段，正面大面保持平整，便于内部板卡、天线单元和减振垫布置；侧面与顶部通过斜切折线加强视觉层次，也让壳体在脱模时具备更合理的壁厚过渡。上下及侧方伸出的带孔耳座没有做成复杂装饰，而是按真实紧固件通过路径保留圆孔和周边材料余量，方便后续在装配中校核螺栓头、螺母和工具空间。

应用场景上，该类部件常见于农业植保、电力巡线、山地测绘、物流配送和应急侦察等低空任务。农业作业中，雷达需要随无人机在起伏田块上方维持相对稳定的离地高度，避免喷幅高度随地形突变；巡线与测绘场景中，设备还要兼顾前方障碍探测，减少树枝、塔架、坡面等对航线安全的影响。因此结构设计不能单纯追求小巧，而要在视场遮挡、安装姿态和防护可靠性之间取得平衡。模型将敏感面朝向主要探测方向，背部和侧边留给连接器、线束和固定结构，这种布置方式有利于在整机阶段快速判断雷达朝向是否合理。

外形尺寸方面，作品呈现的是紧凑型盒式雷达比例，主体长宽高关系适合挂载在中小型无人机上，横向宽度明显大于厚度，能够提供较稳定的安装基面；四角和侧边没有采用尖锐直角，而是以圆角和过渡面处理，降低应力集中，也符合压铸或铸造成形时金属液充填和脱模的需要。侧耳开孔位置靠近壳体两端，使支撑跨距较大，挂载后整机振动传递更平稳；端部圆柱特征可作为定位、铰接或防护压盖的参考结构，在详细设计阶段可进一步演变为密封圈、转轴座或线缆出口。

设计思路上，简化模型刻意省略了内部芯片、螺钉明细和细小纹理，把工程沟通最需要的外部包络保留下来。结构工程师在整机布局时，可以先用它确认雷达与起落架、电池仓、喷杆、吊舱之间的最小间隙；工艺工程师则可依据盒体壁厚、耳座厚度和拔模方向评估铸造模具分型面。壳体侧面的折面并非单纯造型，它能够提高薄板状盒体的抗弯刚度，减少大面积平面在振动和温度变化下的变形；安装耳与主体交接处应设置圆角加强区，避免铸件在冲击载荷下从根部开裂。

安装边界需要特别关注三个方面：其一，雷达探测面前方不能被金属支架、线缆或机臂遮挡，模型中平整大面应作为主要工作方向保留空旷视场；其二，侧耳孔位决定拆装轴线，周围要预留螺钉放入和扳手回转空间，不能在整机管线密集区形成不可维护结构；其三，盒体背部与机身贴合处应考虑减振垫或安装板厚度，若直接刚性连接，旋翼高频振动会影响感知稳定性。按这个模型继续深化时，可在耳座孔内加入衬套，在壳体合模面增加止口与密封槽，在端部圆柱区域布置防水连接器，从而把概念外观推进到可加工、可铸造、可装机的详细结构。

整体来看，该作品抓住了无人机避障雷达在系统集成中的关键外形要素：紧凑盒体、双侧固定、探测面朝向、端部接口和铸造工艺友好性。它适合作为无人机总体布置、传感器挂载设计、壳体模具方案评审以及装配干涉分析的外部参考件，也能帮助设计人员在不陷入电子细节的情况下，提前处理好设备安装、维护和飞行安全之间的结构关系。
