12V直流可逆蜗轮齿轮减速电机结构设计

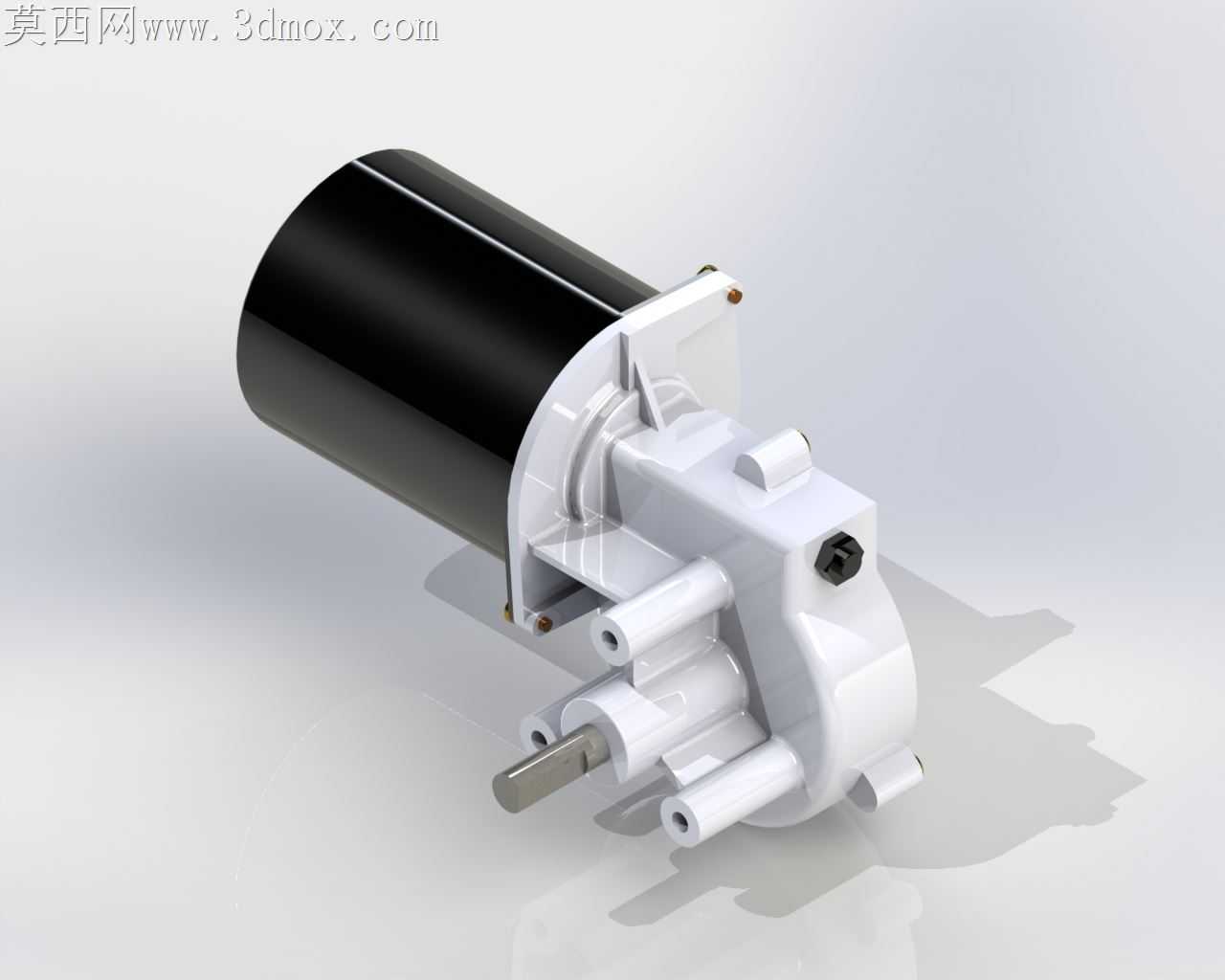

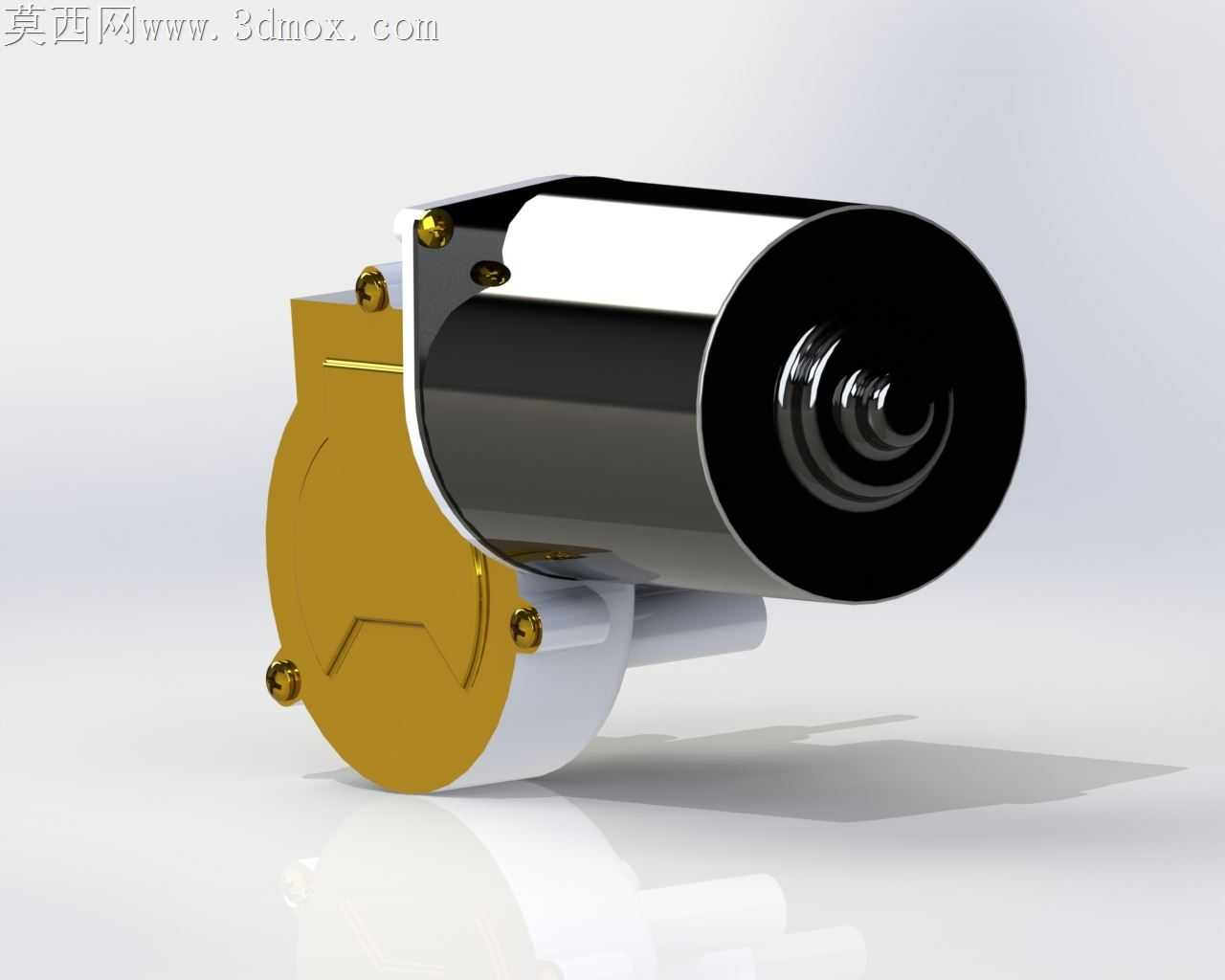

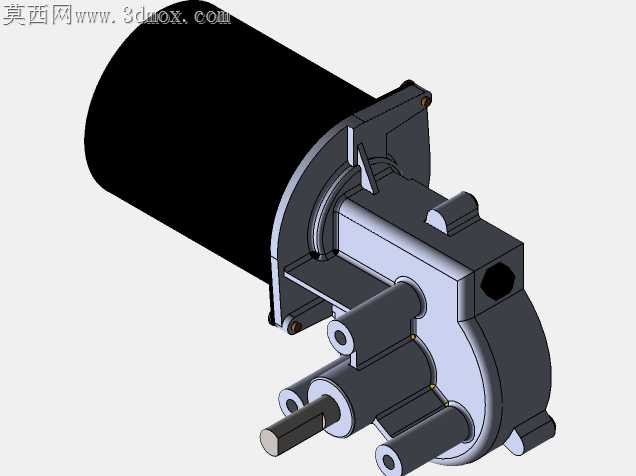

做这个模型的时候最先卡壳的是电机筒和减速箱的衔接位，一开始想直接做平面对接，后来翻了实物的安装逻辑才发现，那个位置要留三个带铜衬套的安装耳，不然装配的时候螺丝锁紧会把塑料壳体压裂，建模的时候特意在安装耳根部做了0.8mm的圆角过渡，避免应力集中的问题。输出轴选的3/8英寸轴径，对应50转/分的额定输出转速，建模时特意把轴伸端的扁位做了精准切边，这个细节是给后续连动负载留的配合位，要是漏做扁位，实际装配的时候轴和联轴器会打滑，根本传不动扭矩。蜗轮和蜗杆的啮合间隙调了三次，一开始按理论齿距做出来的装配体会有干涉，后来把蜗轮齿面做了0.1mm的偏置补偿，既保证传动不卡滞，又不会因为间隙太大出现回程误差。壳体部分的曲面没做太多花哨的造型，都是顺着内部传动件的排布走的，输出端那几个平行的圆柱凸台是给安装固定留的孔位，每个凸台内部都做了2mm的壁厚加强，不然锁安装螺丝的时候容易滑牙。材质调试的时候，电机筒选了亮面黑色烤漆质感，特意加了细微的颗粒粗糙度，不会像纯黑塑料那样显得廉价，减速箱壳体用的是哑光乳白色工程塑料材质，边缘做了轻微的倒角反光，金属输出轴和安装铜套单独调了金属拉丝质感，光影打在上面的时候能清晰区分不同部件的材质边界，不会整个模型糊成一团。接线端的位置特意留了避让槽，实际布线的时候不会和安装位的螺丝干涉，整个模型的配合公差都是按实际注塑件的装配间隙留的，活动部件没有冗余的约束，拖入装配体就能直接做运动仿真，转起来的时候能直观看到蜗轮蜗杆的传动过程，不管是做课程设计参考，还是拆件做3D打印验证结构都能用，不用再额外调整配合间隙。
