3kW带齿轮箱工业电动机安装结构模型

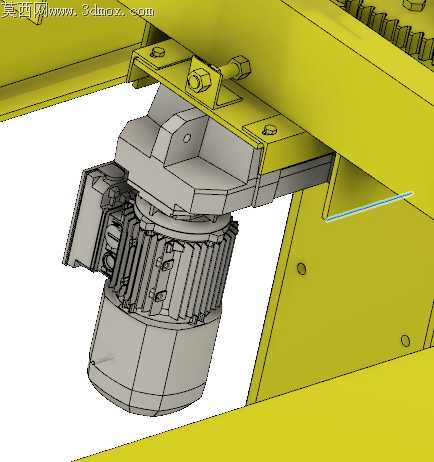

本模型为3kW规格带齿轮箱的工业电动机安装结构三维模型，采用通用三维建模软件完成整体构建，整体建模逻辑围绕工业场景下电机与设备机架的装配适配需求展开。建模过程中首先完成主体机架结构的搭建，机架采用钣金折弯类结构的建模逻辑，还原黄色涂装工业机架的折边、安装孔位、加强筋结构，对机架表面的螺栓过孔、安装定位面做了精准的尺寸还原，保证后续电机安装结构的装配匹配度。随后完成电动机主体的建模，电机外壳采用散热筋阵列结构建模，还原电机壳体的分段式结构、接线盒的外置安装形态、端盖的螺栓固定结构，同时对配套的齿轮箱部分做了一体化建模，还原齿轮箱与电机输出端的连接法兰、箱体的分型面、安装固定脚的结构特征。安装连接部分的建模细节处理到位，包含L型安装支架、六角头螺栓、平垫等标准紧固件的建模，还原支架与机架、支架与电机之间的螺栓连接装配关系，清晰展示电机吊装在机架下方的安装形式。材质渲染方面，机架部分赋予哑光黄色工业漆材质，还原工业设备机架的涂装质感；电机及齿轮箱壳体赋予哑光灰铸铁材质，还原铸件表面的细微颗粒质感；紧固件赋予金属镀锌材质，体现标准件的金属光泽；整体渲染采用工业产品常用的柔和打光方式，清晰呈现各部件的结构轮廓与装配关系，避免过强反光遮挡结构细节。本模型为程序集模型，未构建电机内部的转子、绕组、齿轮传动等内部组件，重点聚焦于电机外部安装适配的结构展示，可用于工业设备布局设计、电机安装工位干涉检查、设备方案展示等场景，建模过程中对外部安装尺寸、连接孔位位置做了符合工业常规设计规范的还原，能够满足前期方案设计阶段的装配验证需求，帮助设计人员快速完成电机部分的布局搭建，减少重复建模的工作量，清晰呈现工业设备中动力单元的典型安装形式。
