无人机用带螺旋桨定制无刷直流电机

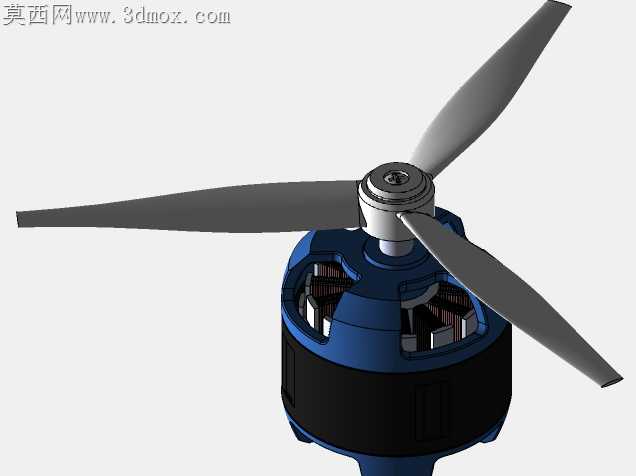

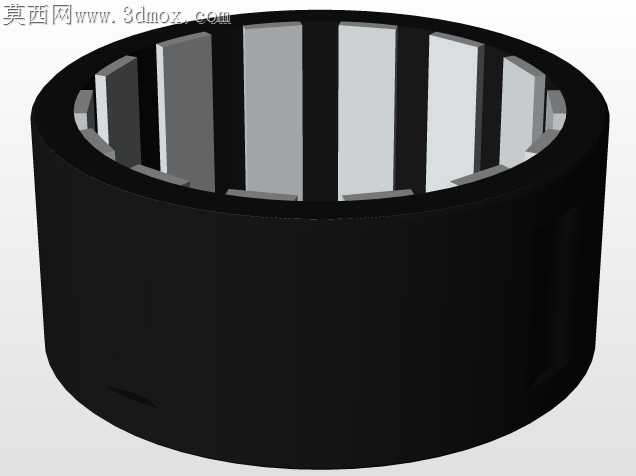

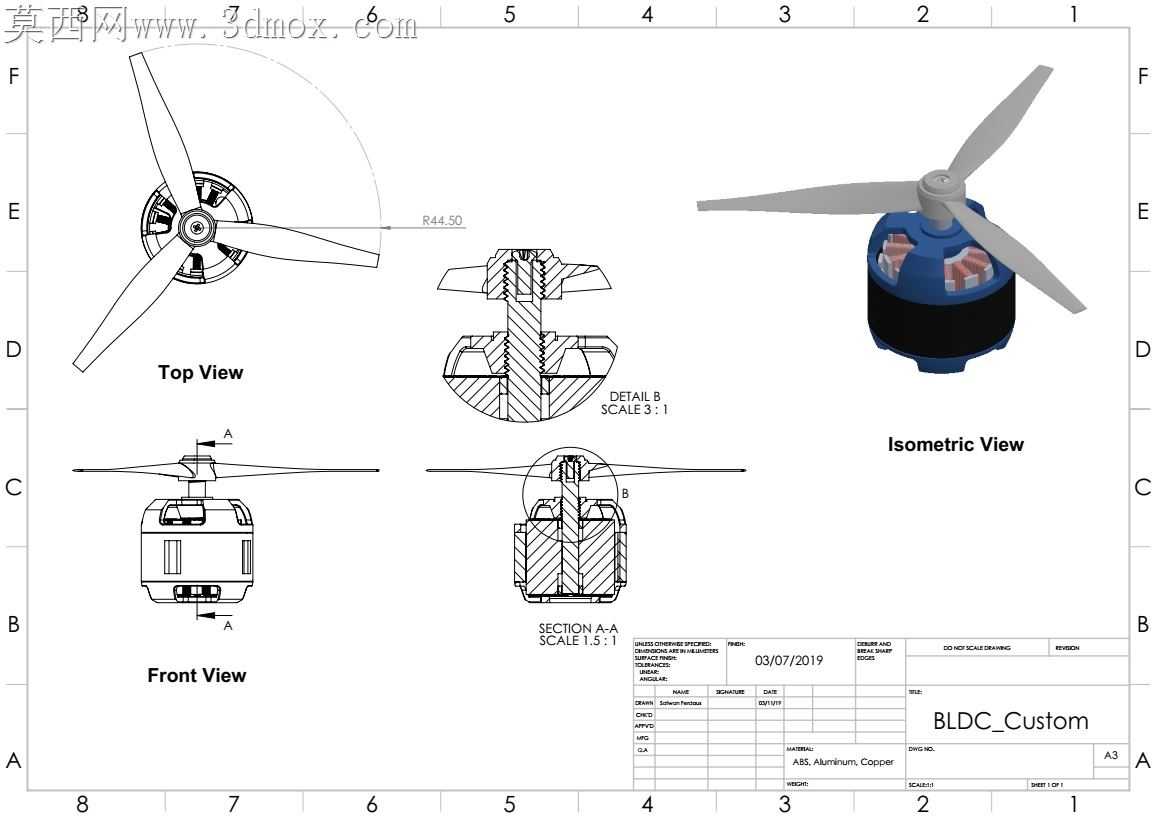

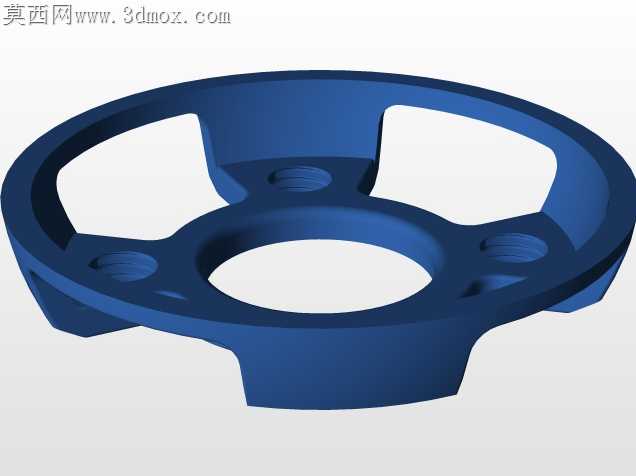

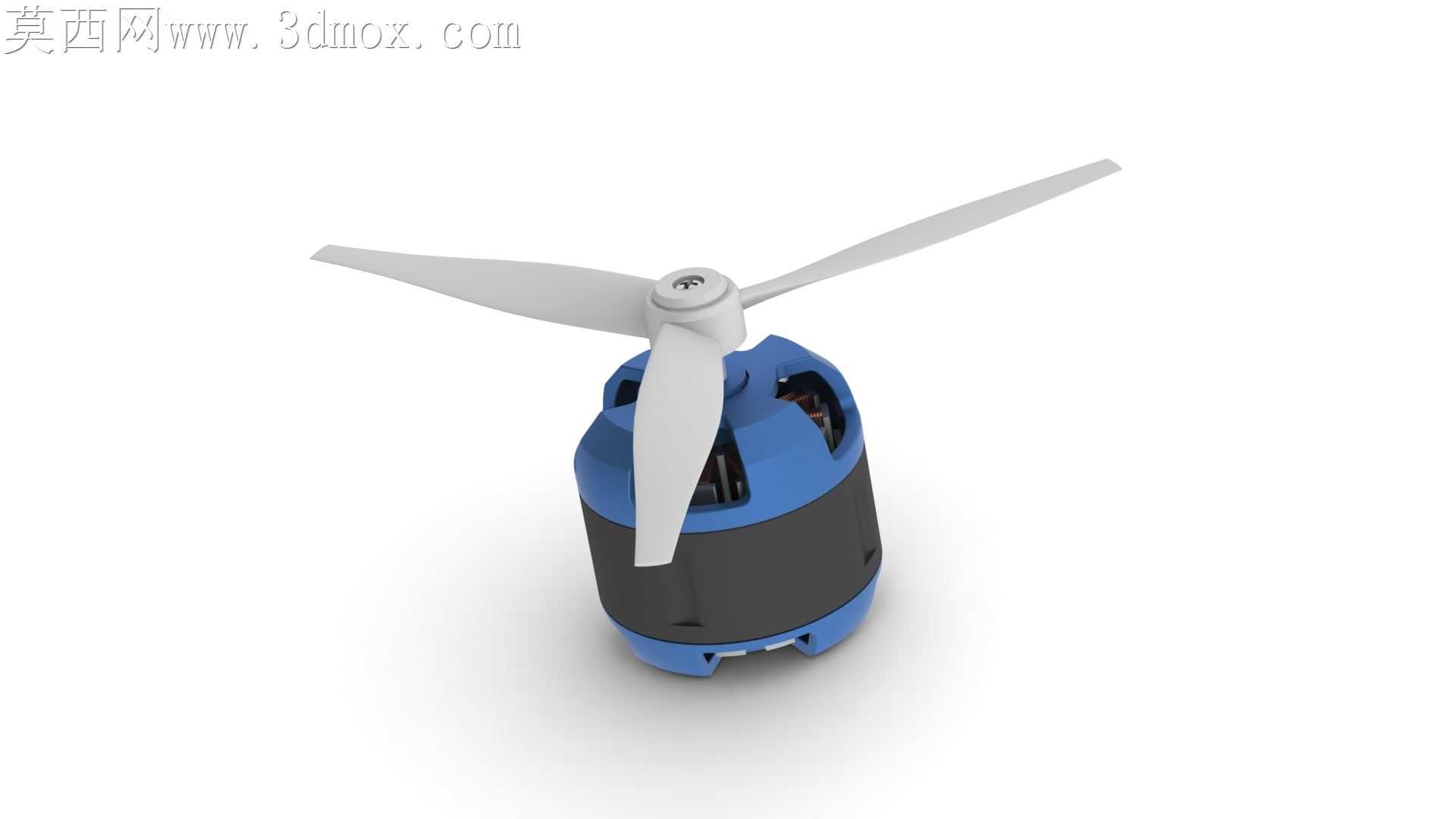

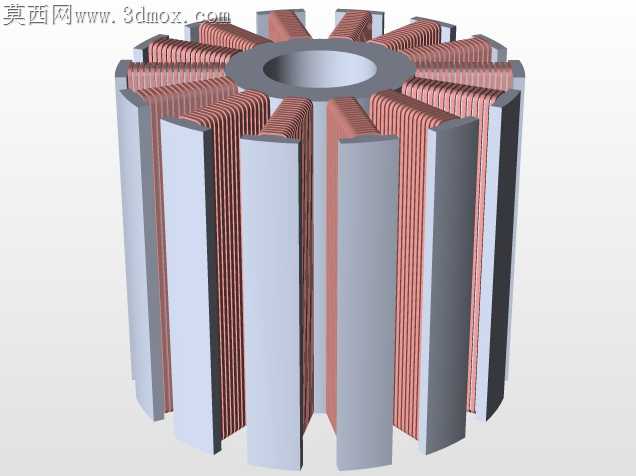

小型无人机动力系统最常被忽略的加工适配痛点，是电机壳体与螺旋桨安装座的同轴度公差累积——很多量产方案里，机壳注塑收缩率没算准，桨座压装后偏摆0.1mm以上，高速转动时就会带来整机振动，不仅影响飞控传感器精度，还会额外消耗电池电量。这款定制无刷直流电机的结构设计，从加工适配角度做了不少针对性调整。机壳采用上下分段式蓝黑配色结构，蓝色端盖预留的定位止口深度比常规方案深0.8mm，和黑色主体段配合时，能抵消注塑件边缘0.05mm以内的飞边变形，不用后续额外做止口修磨工序，压装后同轴度可以稳定控制在0.03mm以内。螺旋桨和电机输出轴的配合面没有用常见的光轴顶丝固定，而是在轴端做了扁位结构，桨叶中心的安装孔对应做了防转卡槽，装配时不用反复对齐顶丝孔，卡入后拧上锁紧螺母就能完成固定，就算飞行中遇到突风载荷，也不会出现桨叶打滑偏转的问题。绕线腔的外露开口位置特意避开了上端盖的安装接缝，日常户外飞行遇到小雨或者扬尘时，杂物不会顺着接缝直接掉进线圈缝隙，降低了绕组短路的风险，同时开口尺寸刚好适配常规绕线机的走线头，嵌线工序不用额外改造工装，单台绕线工时能缩短近15秒。下端盖的出线槽做了圆弧过渡处理，没有尖锐棱角，动力线引出时不会被割破绝缘层，槽位旁边预留的点胶凹槽，能让密封胶完全包裹线缆根部，拉扯线缆时应力不会直接传到焊盘上，避免飞行中线缆脱焊断电。螺旋桨的叶根和桨帽衔接处做了微小的倒角，桨帽拧紧后不会压裂叶根的复合材料层，三片桨叶的安装定位面共面度控制在0.02mm，转动时的动平衡余量更小，不用每台都做大量的动平衡去重调整。机壳表面的防滑纹理不是装饰用的凹凸造型，纹理深度刚好0.3mm，装配时工装夹具能稳稳夹住壳体，不会出现打滑转位，拧紧紧固件的时候扭矩能稳定达到设定值，不会出现假紧的情况。这类适配加工环节的细节调整，不会在外观渲染图上直接体现，却能直接降低量产时的不良率，让动力单元的一致性更好，适配多旋翼无人机的长时间稳定飞行需求，就算是用在小型航模或者其他便携旋转动力场景，也能减少装配调试的工作量，提升整体使用可靠性。
