仿鸟翼布局低速手掷滑翔飞行器结构

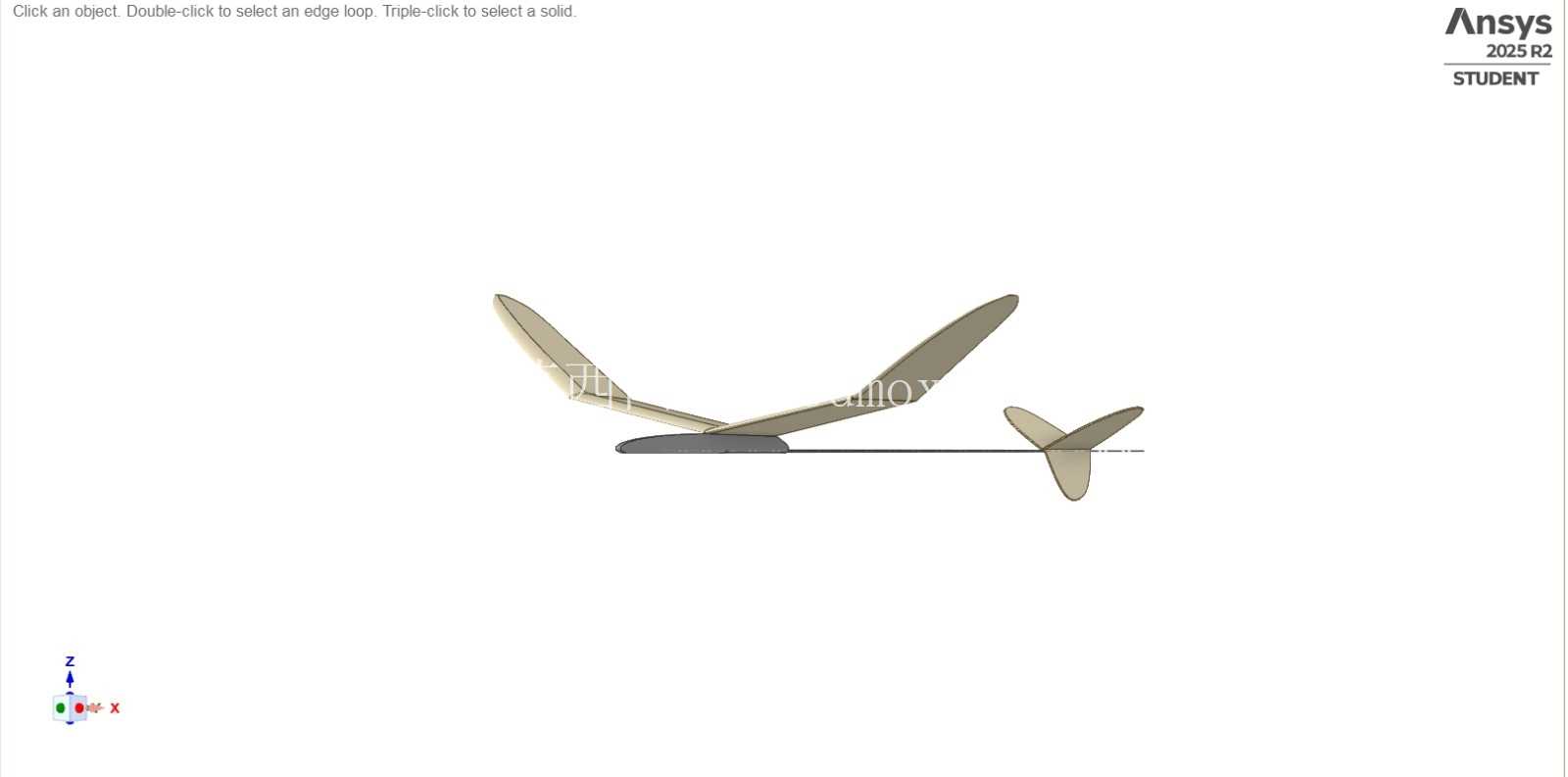

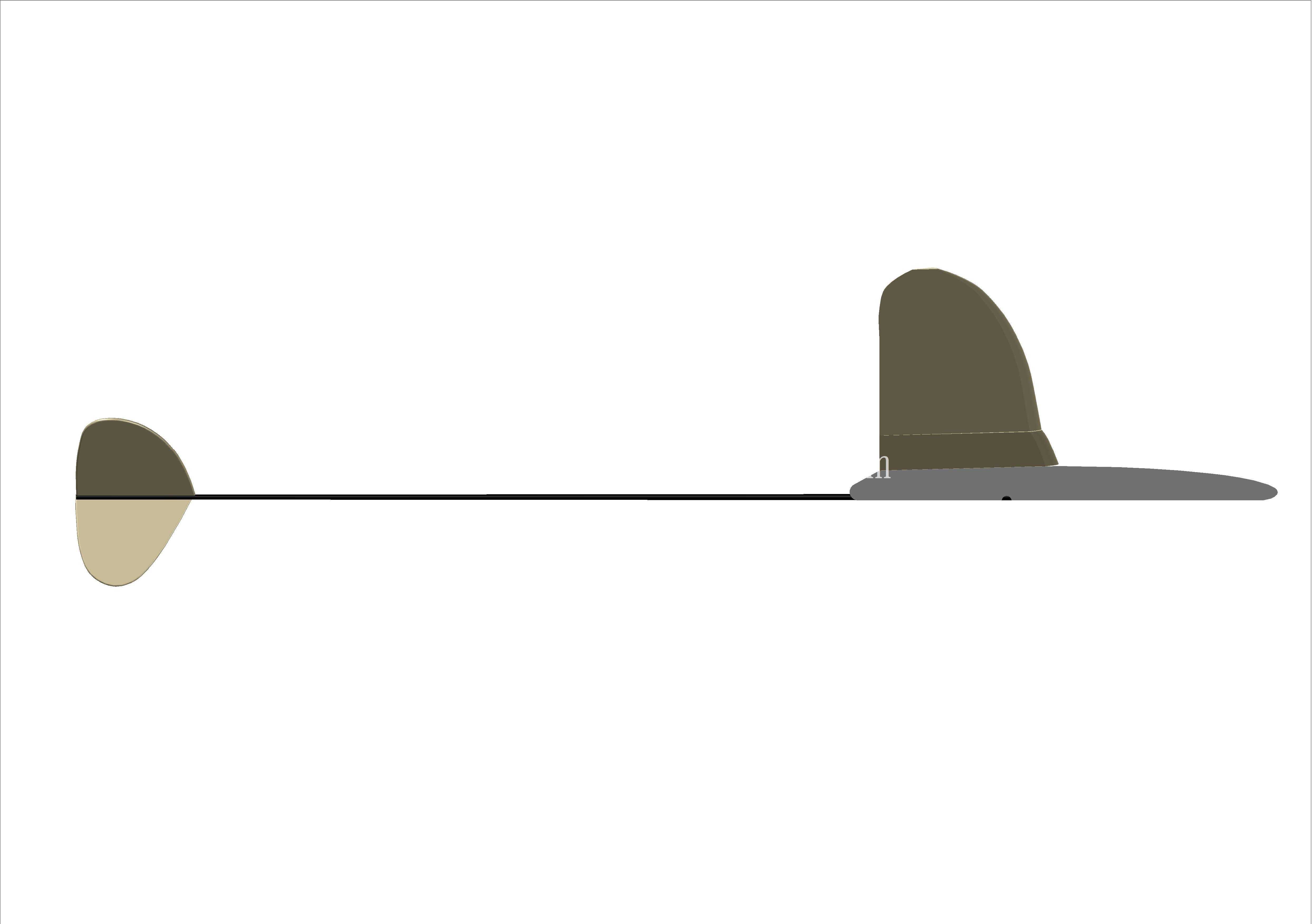

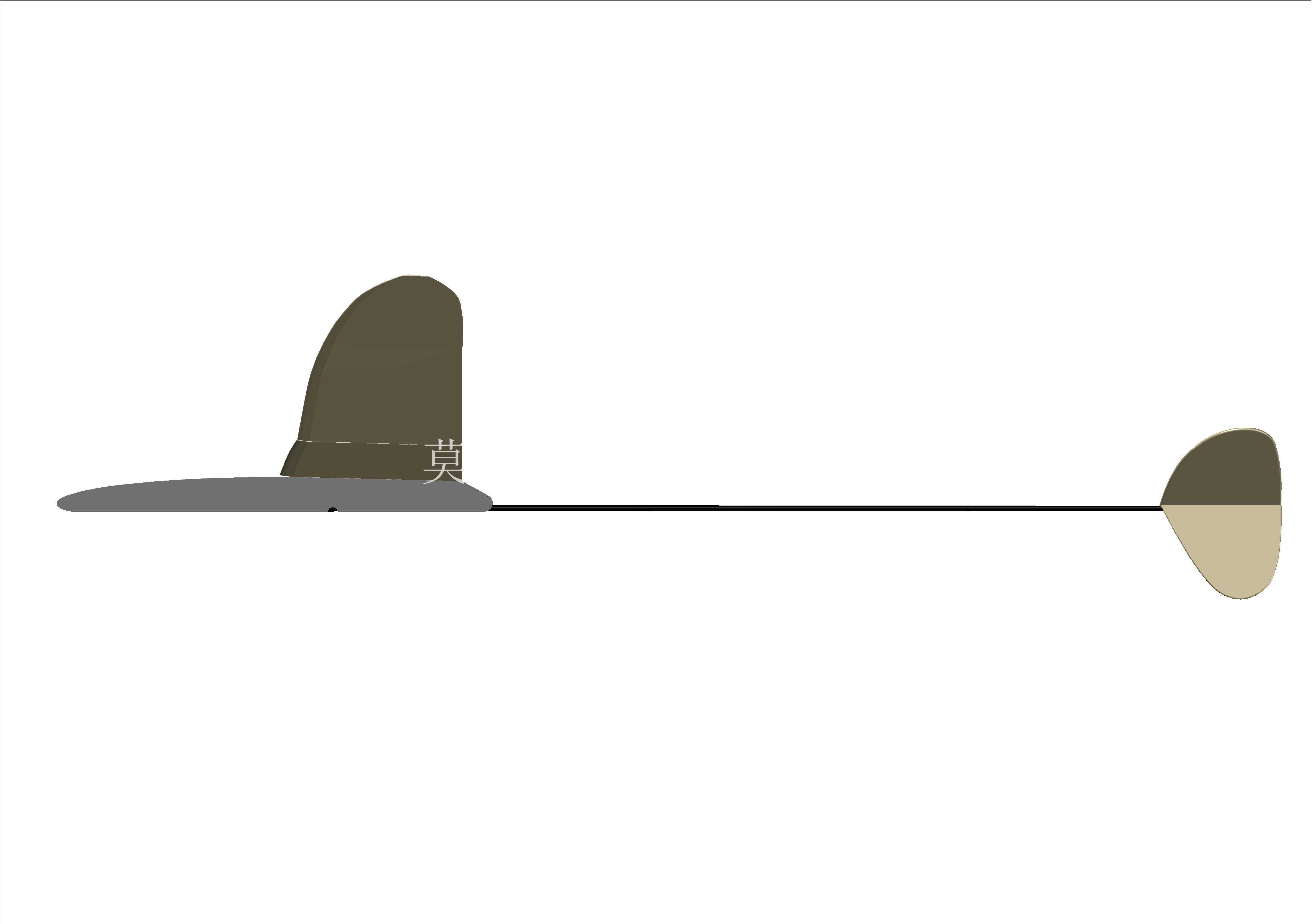

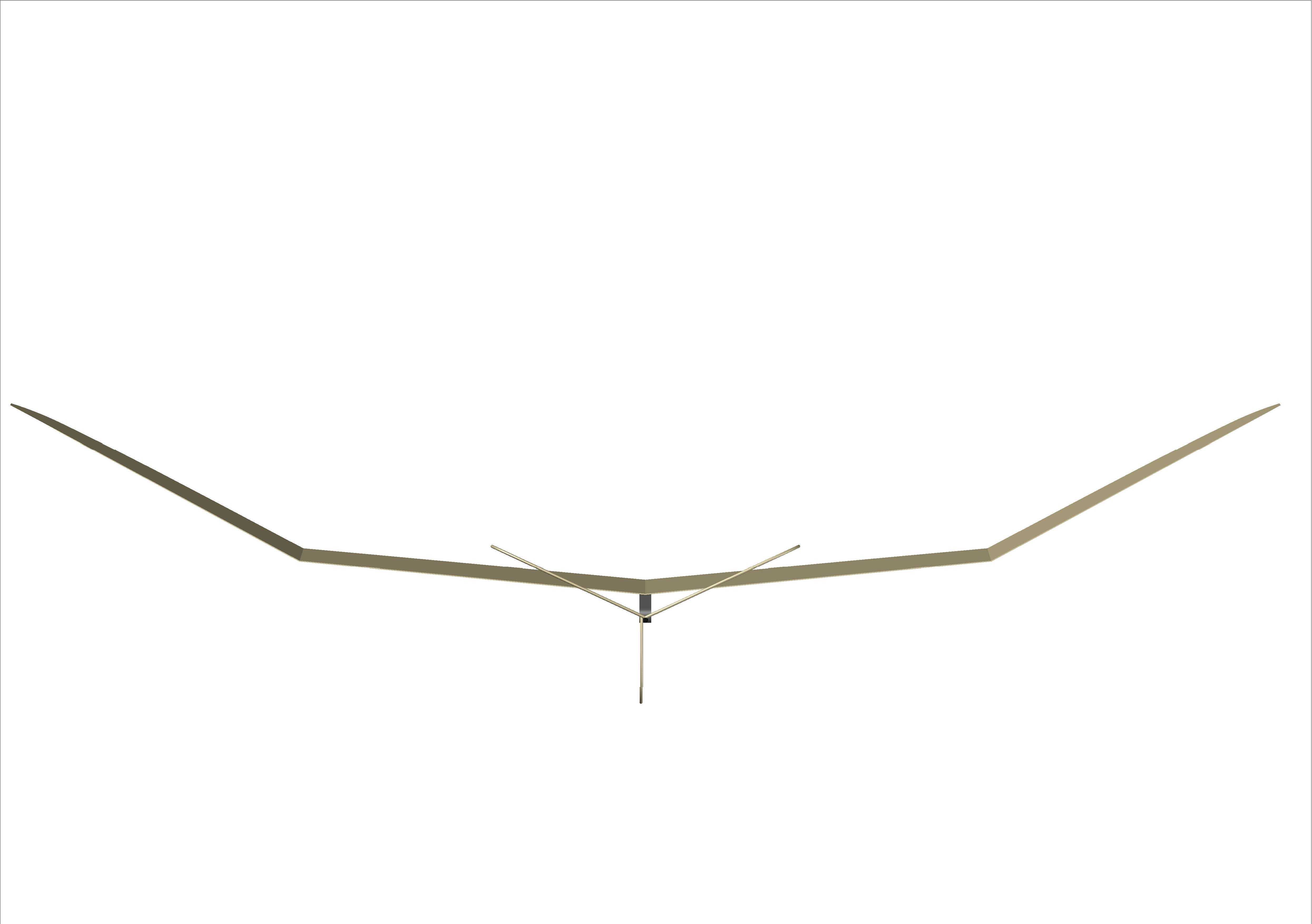

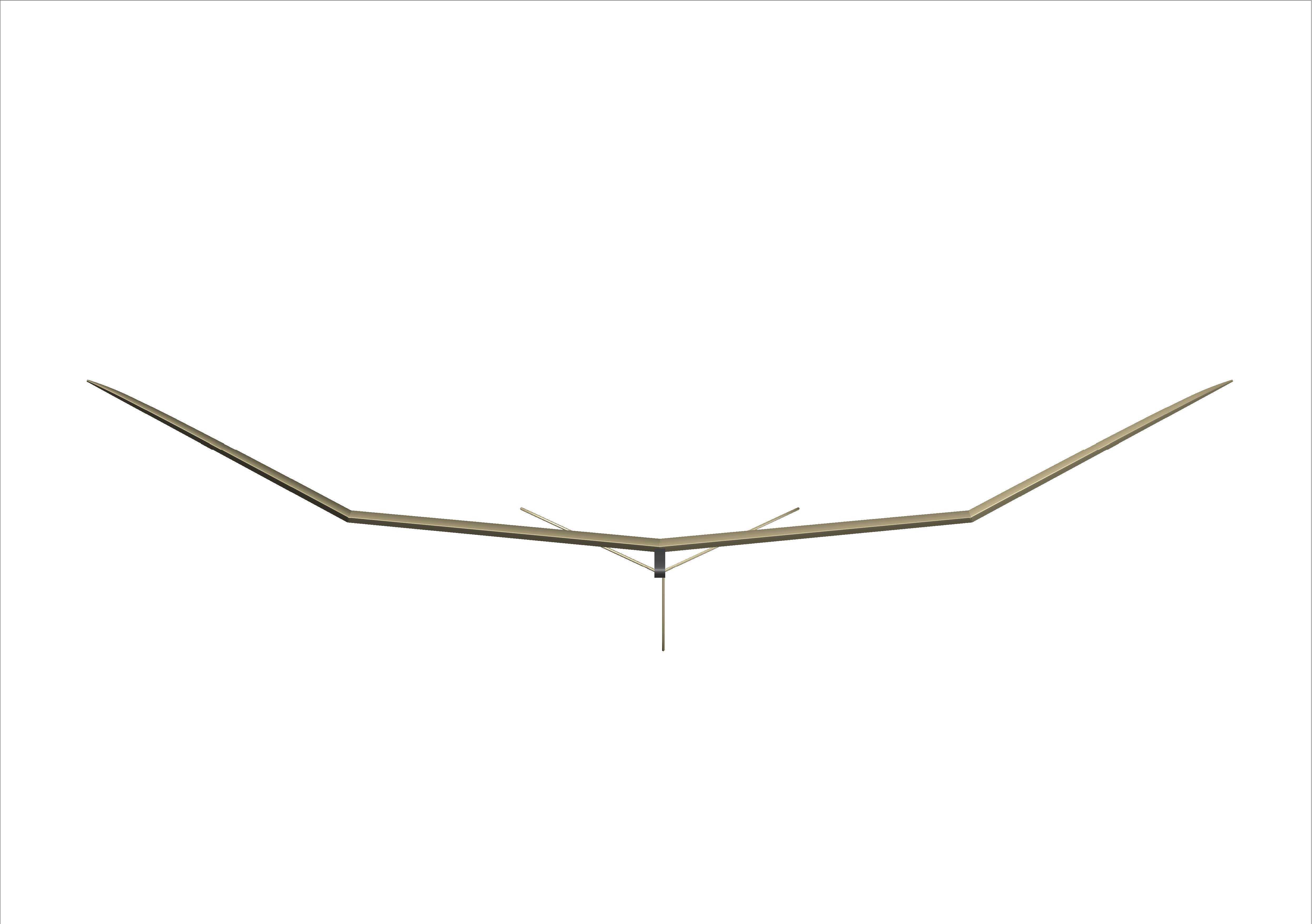

　　这款手掷滑翔飞行器采用仿生扑翼类固定翼布局设计，核心应用场景覆盖青少年航空科普教学、户外休闲航模运动、低速气动特性验证试验三个核心领域，区别于常规动力航模，该结构完全依靠手掷初始动能与空气升力维持无动力滑翔飞行，无需额外搭载动力系统与能源模块，整体结构重量控制在极低区间，适配户外开阔场地无动力飞行的使用需求。从功能特性来看，整机采用上单翼布局，翼型选用低速高升阻比的平凸翼型，机翼后缘设置轻微上反角，能够在无主动控制的状态下维持横向飞行稳定性，降低滑翔过程中的滚转失控概率；尾翼组采用常规十字尾布局，水平尾翼提供纵向俯仰安定力矩，垂直尾翼保障航向稳定性，尾翼与机身通过细杆式尾撑连接，在保证结构强度的前提下尽可能降低尾部结构重量，优化整机重心分布区间。

　　设计过程中优先考虑低速飞行的气动效率，机翼前缘做了钝化处理，避免小速度飞行时气流过早分离导致失速，翼尖位置设置了小尺寸翼尖小翼结构，能够削弱翼尖涡流强度，降低诱导阻力，提升滑翔比；机身主体采用流线型水滴截面设计，最大截面位置处于机翼安装点前方，匹配整机重心配置要求，机身头部预留了配重安装腔，可根据实际投掷力度与飞行环境调整配重块位置，将整机重心控制在机翼弦长30%至35%的最优区间内，保障滑翔过程中的俯仰平衡。

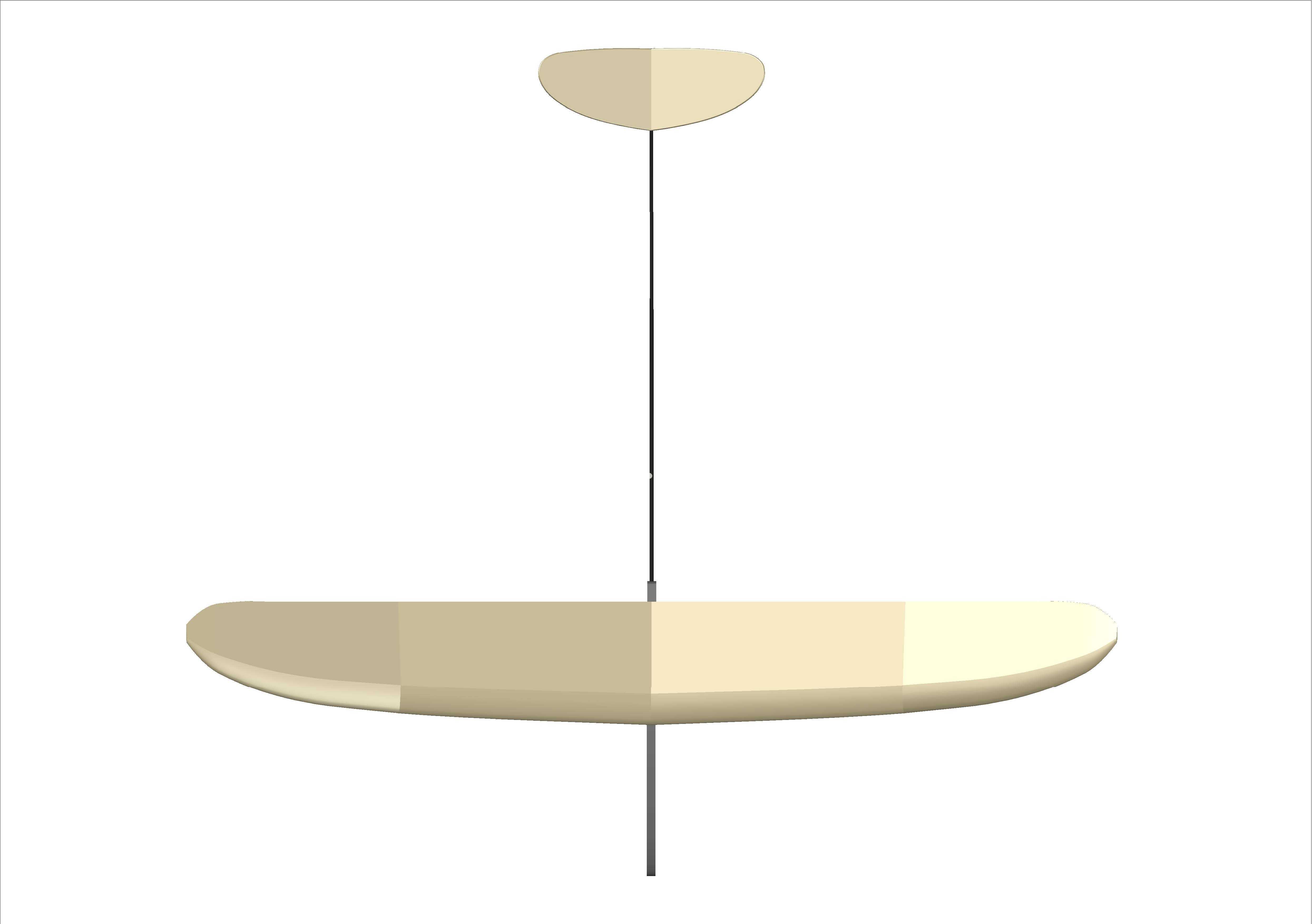

　　从安装边界与尺寸匹配来看，机翼与机身采用插接式连接结构，机翼根部设置定位卡槽，安装时无需额外紧固件即可完成快速装配，拆卸后可将机翼、尾撑、尾翼拆分收纳，整体收纳尺寸控制在单肩包可容纳的区间内，适配户外携带需求；机翼展长与机身长度的比例控制在1.8:1区间，既保证了足够的机翼面积提供升力，也避免展长过大导致结构刚度不足、飞行中机翼震颤的问题；尾撑杆采用等直径细长结构，长度设置为机身主体长度的1.2倍，保障尾翼的力臂长度足够，提升安定面的操纵效率，尾翼与尾撑杆同样采用插接结构，可根据飞行调试需求微调水平尾翼的安装角，改变整机的俯仰配平特性，适配不同投掷力度下的滑翔姿态调整。在结构细节设计上，机翼采用等百分比厚度渐变设计，从翼根到翼尖厚度逐步降低，在减轻机翼重量的同时保证翼根位置的结构强度，能够承受手掷初始加速阶段的气动载荷与惯性载荷；机身底部做了平面化处理，滑翔落地时可通过机身底部接触地面滑行，避免突出结构磕碰损坏，所有外露边缘均做了圆角过渡处理，既降低飞行过程中的空气阻力，也避免使用过程中尖锐边缘划伤操作人员。

　　该结构的气动布局经过低速风洞特性适配，滑翔过程中下沉率控制在较低水平，在无上升气流的平地环境下，正常手掷初始动能即可实现数十米距离的直线滑翔，若在存在热上升气流的开阔场地，可通过微调水平尾翼安装角实现更长时间的留空飞行；整体结构无复杂运动部件，日常使用过程中仅需检查插接部位的磨损情况，无需复杂维护，适配航空科普教学中的拆装演示、气动原理讲解场景，能够让学习者直观理解固定翼飞行器的升力产生原理、重心配置对飞行姿态的影响、安定面的作用机制等核心航空知识，也可作为低速无动力飞行器气动试验的验证载体，通过更换不同翼型、不同尾翼尺寸的配件，对比不同结构参数下的滑翔性能差异，为小型低速飞行器的结构设计提供实测数据参考。
