航空翼面连接用三角加强支架结构

在轻型固定翼无人机、小型滑翔机这类低空低速飞行器的结构设计中，翼根与机身的连接区域始终是应力集中的高发位置，飞行过程中机翼产生的升力会通过连接点持续向机身传递，机动动作带来的交变载荷很容易让平直连接结构出现疲劳开裂，这款三角加强型支架翼正是针对这一工况设计的传力构件。从实际装配场景来看，这类支架通常安装在机翼主梁与机身隔框的衔接位置，替代传统的平直角码承担斜向支撑作用，相比普通直角连接件，三角构型的结构能把垂直方向的升力拆解为沿支架两个安装面的分力，大幅降低连接螺栓承受的剪切载荷，在小型无人机翼展不超过2米、起飞重量低于15kg的应用场景下，单组支架就能承担单侧机翼60%以上的弯矩传递，有效避免翼根处蒙皮撕裂、连接螺栓断裂的故障。

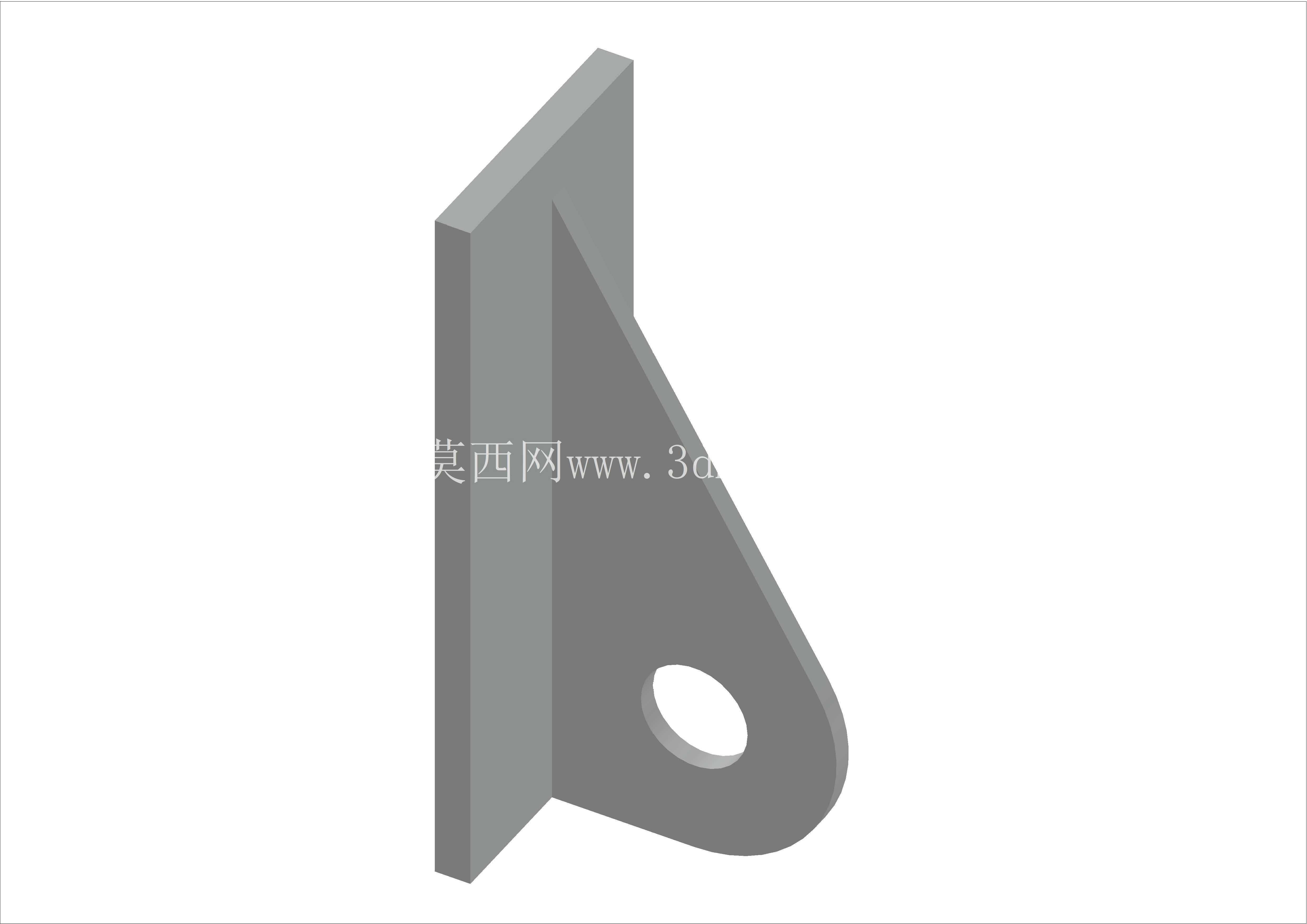

从结构设计逻辑来看，这款支架没有采用多余的减重镂空，整体由垂直安装板、斜向支撑板和带孔连接端三个部分一体化成型，垂直安装板为平直矩形结构，表面预留的安装孔位可以直接通过螺栓与机身内部的碳纤维隔框贴合固定，安装面的平面度公差控制在0.1mm以内，保证装配后不会出现局部应力集中；斜向支撑板从垂直板的中部延伸至下端连接端，板厚与垂直安装板保持一致，避免不同厚度衔接处出现应力突变，整个三角区域没有设置多余的加强筋，依靠板材自身的结构强度就能满足载荷要求，对于小型飞行器来说，这种一体化结构比焊接拼接的支架重量低15%左右，同时也省去了焊接后打磨、应力退火的工序，不管是3D打印小批量试制还是钣金冲压量产都有更好的工艺性。下端的带孔连接端为圆弧过渡结构，圆孔的位置经过载荷计算校准，正好处于斜向支撑板的应力中线上，连接销轴穿过这个孔位与机翼主梁的接头铰接，既能传递机翼的静态升力，也能在机翼产生小幅形变时提供一定的转动余量，避免硬连接带来的结构过载，圆弧过渡的外形也能减少飞行过程中的气动干扰，不会在支架后方产生多余的紊流影响尾翼的操控效率。

在安装边界的适配性上，这款支架的垂直安装板高度控制在80mm，宽度为30mm，斜向支撑的投影长度为65mm，整体外轮廓不会超出小型无人机机身侧面的蒙皮范围，安装后不会突出机身外形破坏气动布局；下端连接孔的直径为10mm，适配市面上多数轻型无人机通用的M8连接销轴，孔位边缘做了1mm的倒角处理，既可以避免装配时划伤销轴表面，也能减少长期交变载荷下孔口出现的疲劳裂纹。实际使用过程中，这类支架既可以成对对称安装在机身两侧作为翼根主支撑，也可以单独安装在尾翼、起落架的连接位置作为辅助加强构件，对于航模爱好者、小型无人机研发团队来说，这种标准化的支撑结构不需要重新进行拓扑优化计算，直接根据自身机型的载荷需求调整板材厚度就能快速适配，能大幅缩短结构研发的周期。不同于航空领域常用的复杂钛合金连接件，这款支架的结构完全适配普通铝合金、碳纤维板材甚至PLA耗材的加工工艺，小批量试制阶段用FDM3D打印就能直接产出可用的样件，量产阶段采用铝合金冲压成型的成本也仅为精密机加工零件的三分之一，在民用消费级无人机、航空模型、小型无人滑翔机的结构设计场景中有很高的复用价值。设计过程中特意规避了复杂的曲面造型，所有棱边都做了R2的圆角处理，一方面是减少加工过程中的刀具损耗，另一方面也能避免尖锐棱边在装配、维护过程中划伤操作人员或者划破机翼蒙皮，整个构件没有需要二次装配的分体零件，一体化的结构也减少了飞行过程中零件松动脱落的风险，对于执行低空航拍、地理测绘任务的小型无人机来说，这种高可靠性的支撑结构能有效降低飞行故障的概率，减少因为结构失效导致的坠机损失。
