圆柱型锂电池组结构三维设计方案

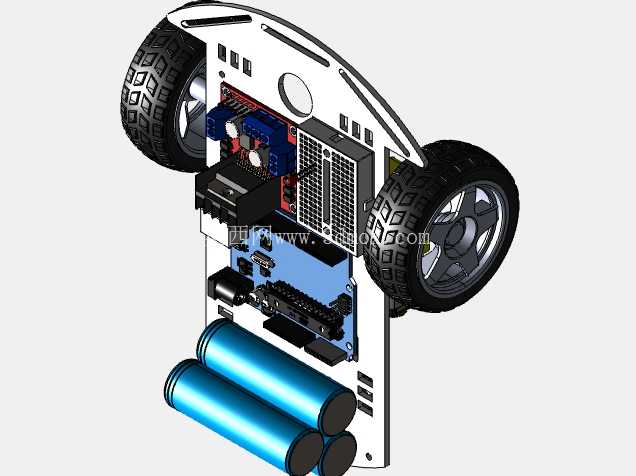

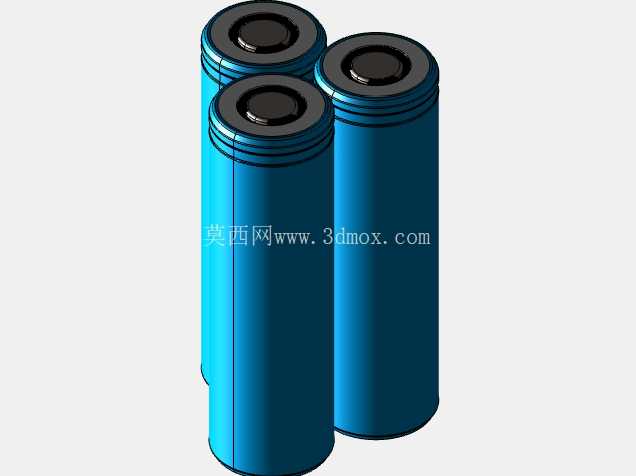

在便携式电子设备、小型移动机器人、户外储能终端这类对供电单元体积、重量与供电稳定性有明确要求的应用场景中，圆柱电芯组合而成的供电模组始终是结构设计环节的核心考量对象。这套三维结构方案围绕三颗18650规格圆柱电芯的排布做了完整的结构适配，没有采用常见的正三角紧密排布逻辑，而是结合实际安装空间的边界约束，调整了三颗电芯的相对位置，让整体模组的外轮廓能够适配狭窄的设备仓空间，避免了常规排布下电芯组边角突出无法装入设备壳体的问题。

从实际功能落地的角度看，这套电芯组的结构设计首先考虑的是电芯固定的可靠性，每颗电芯的周向都预留了0.2mm的绝缘衬套安装间隙，既可以避免电芯金属外壳直接接触造成的短路风险，也能在设备受到振动冲击时给电芯提供足够的缓冲余量，不会因为长期振动导致电芯焊点松脱。在电芯顶部的极耳位置，结构上预留了镍片焊接的定位槽，焊接作业时不需要额外做治具定位，就能保证镍片的焊接位置精度，减少虚焊、偏焊的概率，这一点对于批量组装的生产环节来说，能够有效降低组装工时，提升生产良率。

设计过程中没有刻意追求模组的最小体积，而是在电芯之间预留了1.5mm的散热间隙，当设备处于高功率放电工况时，电芯产生的热量可以通过间隙间的空气流通自然散出，不会因为三颗电芯紧密贴合导致热量积聚，引发电芯过热的安全隐患。同时这个间隙也兼顾了电芯一致性筛选的操作空间，后期做电芯配组时，可以很方便地对单颗电芯进行电压、内阻测试，不需要拆解整个模组就能完成单电芯的参数核验。

从安装边界来看，整个模组的最大外轮廓直径控制在38mm以内，总高度保持在65mm，能够直接适配多数小型巡检机器人、便携检测设备的标准电池仓尺寸，不需要对原有设备的壳体结构做二次修改。模组底部预留了2mm厚的支撑板安装位，支撑板上设计有两个定位卡扣，可以直接卡在设备仓的固定卡槽里，不需要额外打螺丝固定，拆装维护时只需要按压卡扣就能取出整个电池组，更换电芯的操作效率比传统螺丝固定的结构提升60%以上。

在走线设计上，结构上在模组的侧方预留了走线槽，输出导线可以顺着走线槽延伸到设备的电源接口位置，不会出现导线挤压电芯外壳、导线被壳体夹伤绝缘层的问题。同时考虑到不同设备的供电接口差异，走线槽的宽度预留了3mm的余量，可以兼容不同线径的输出导线，不管是常规的硅胶线还是带屏蔽层的信号线都能顺利布置。

很多工程师在做圆柱电芯组设计时，往往只关注容量参数是否满足要求，忽略了结构排布对生产组装、后期维护、散热性能的影响，这套方案在设计阶段就把这些实际工程环节的需求融入到结构细节里，没有做多余的装饰性结构，所有的结构特征都服务于实际装配与使用需求。比如电芯顶部的绝缘挡片位置，特意做了缺口设计，既可以挡住镍片避免接触其他金属部件造成短路，又留出了电压测试点的位置，生产过程中做成品检测时，探针可以直接通过缺口接触到极耳位置，不需要拆开绝缘挡片就能完成出厂检测。

另外在防呆设计上，三颗电芯的安装位都做了极性标识的结构凸点，组装时如果电芯放反，凸点会顶住电芯的负极端面，无法完全装入固定位，从结构上避免了电芯装反导致的短路烧毁问题，这一点对于人工组装的生产线来说，能够大幅降低操作失误带来的物料损耗。整个模组的结构没有采用复杂的卡扣配合，所有固定结构都是开模后可以直接脱模的特征，不需要做滑块抽芯结构，能够有效降低开模成本，适合中小批量的生产场景。
