流水线跟随检测执行机构结构设计

　　在离散制造的流水线工位布局中，这类跟随式执行机构的应用场景覆盖了连续输送产线的动态工位作业需求，常见于电子组装、食品包装、小型零部件分拣等需要在输送过程中完成工序操作的环节，解决了传统固定工位需要工件停线才能作业的节拍瓶颈，能匹配连续运行的皮带线、滚筒线的输送速度，在工件随线体移动的过程中完成同步跟随、对位检测、轻量执行的动作，不需要额外设置阻挡、顶升移栽的辅助机构，能有效压缩单工位的作业占比时间，提升整线的运行节拍。从实际用途来看，该机构可搭载视觉检测探头、小型打标头、点胶阀或者轻载吸附夹具，在工件随线移动的过程中保持与工件的相对静止，完成对应工序操作，尤其适配多品种小批量的柔性产线，不需要针对不同尺寸的工件做复杂的工装更换，仅通过调整跟随行程与触发位置即可适配不同规格的工件作业。

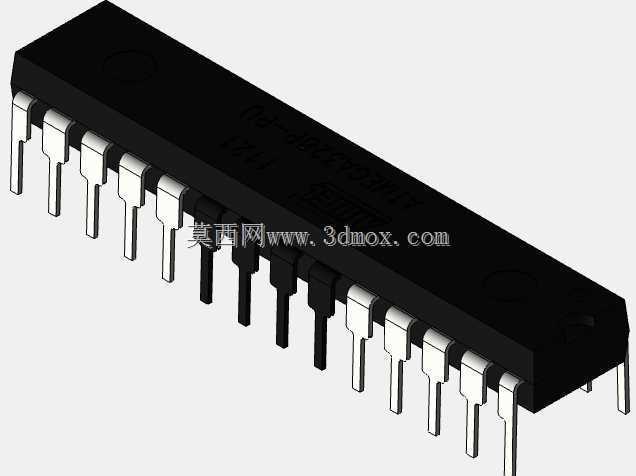

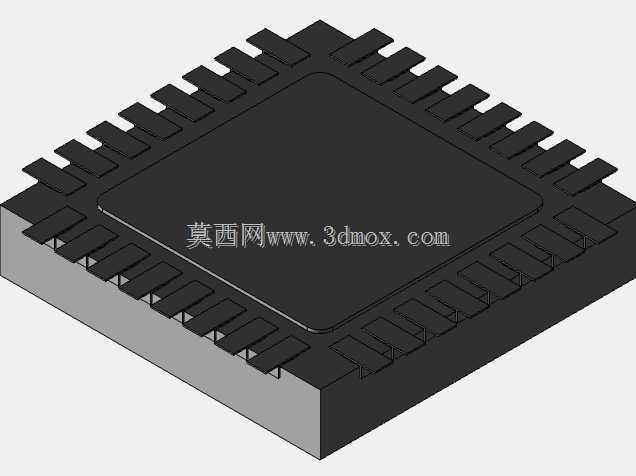

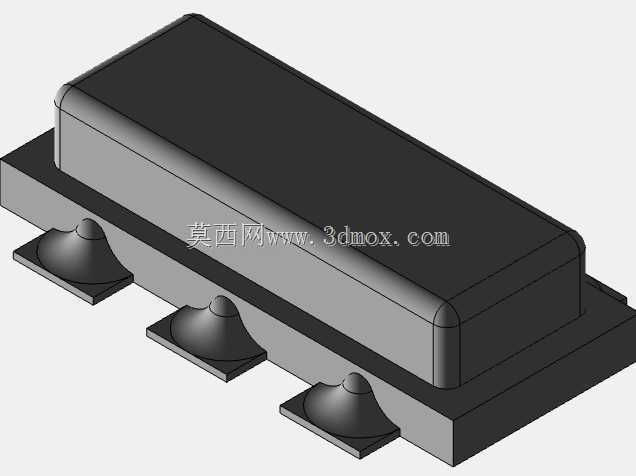

　　从功能特性上看，该机构采用集成式驱动布局，将动力输出、导向结构、执行端安装位整合在紧凑的壳体内，输出轴端可直接对接作业执行头，不需要额外搭建传动连接结构，自身的导向结构能保证跟随过程中的直线度偏差控制在合理范围内，避免跟随过程中出现位置偏移导致作业精度超差。机构的跟随动作通过内置的传动结构实现直线往复运动，触发后可快速匹配线体运行速度，完成作业后自动复位到初始等待位，等待下一个工件的触发信号，动作响应延迟低，能适配最高每分钟百余件的产线节拍需求。外壳采用封闭结构设计，可阻挡产线常见的粉尘、轻微切削液飞溅，适配多数常规工业车间的使用环境，不需要额外设置防护外罩即可直接安装在产线侧方。

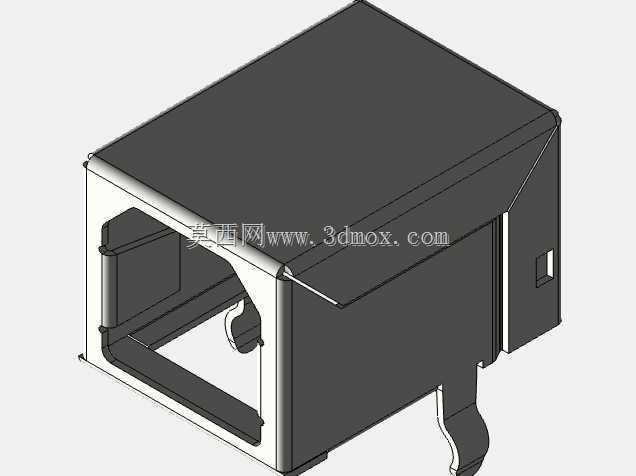

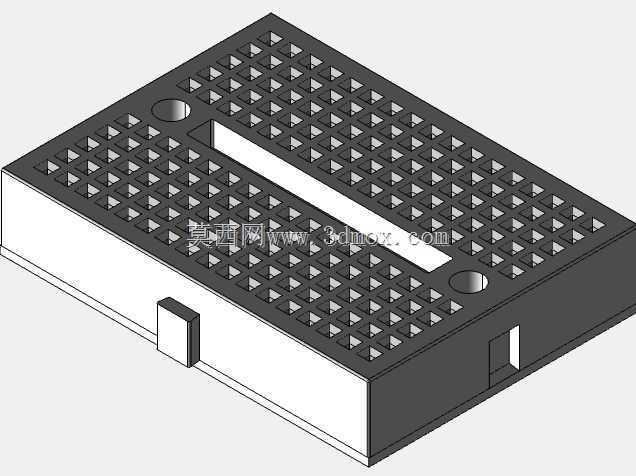

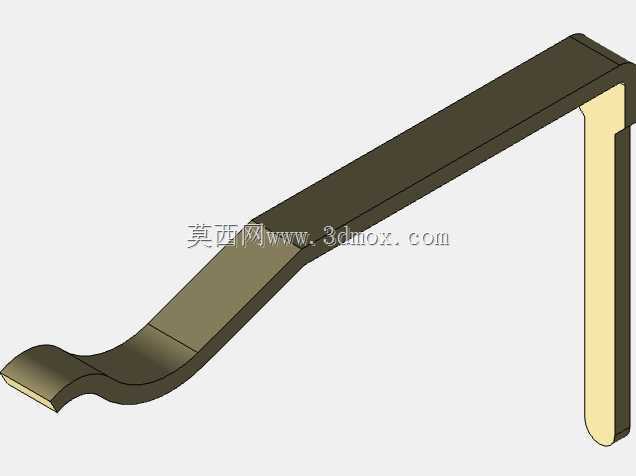

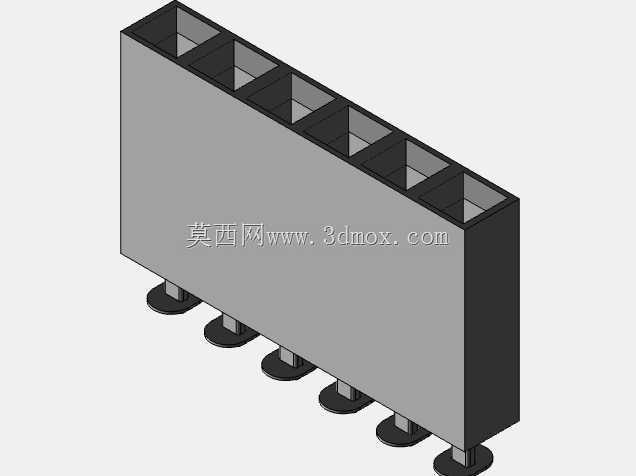

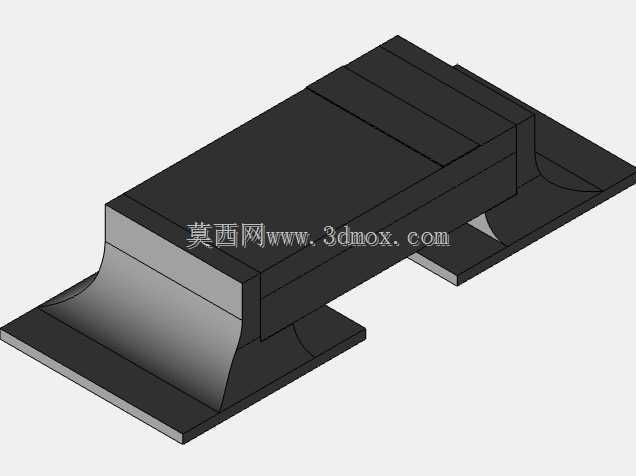

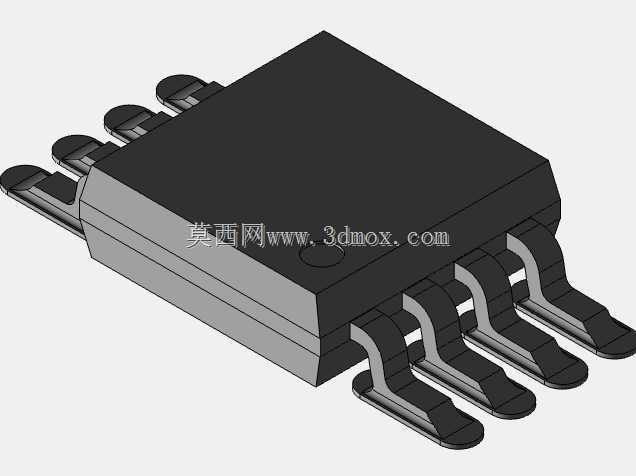

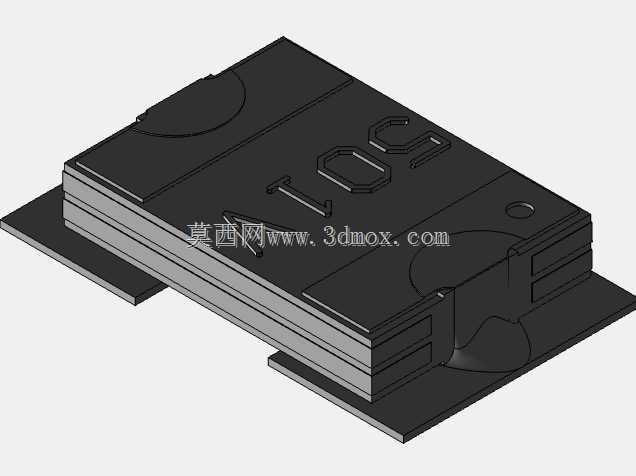

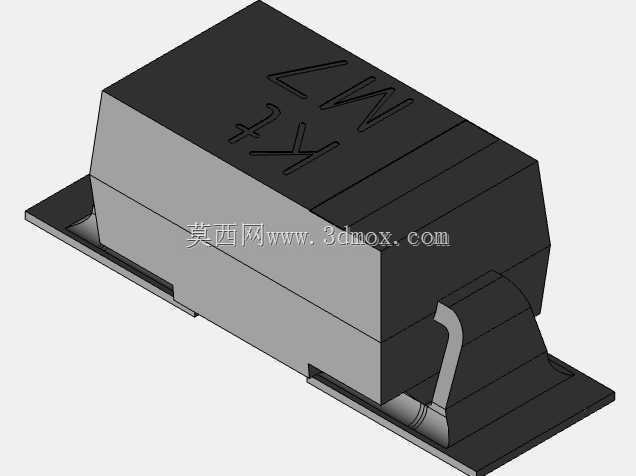

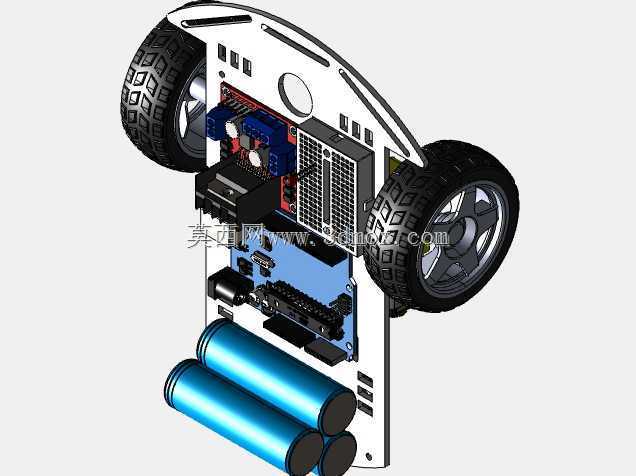

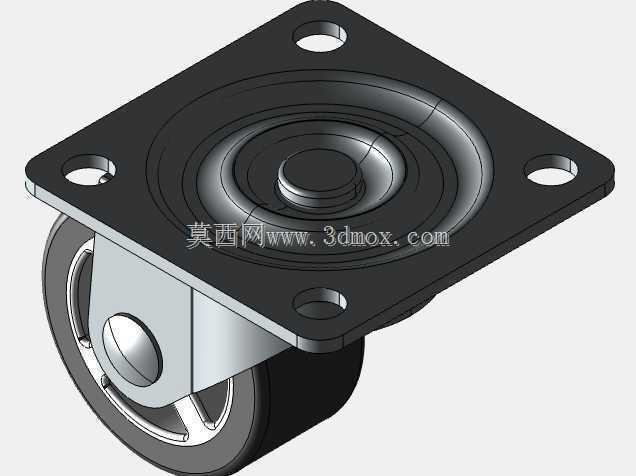

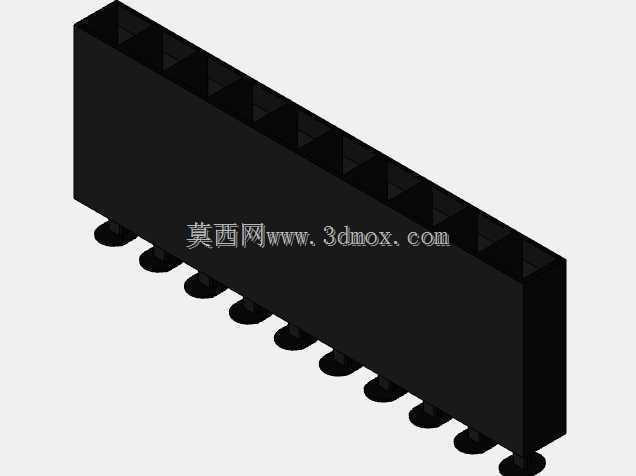

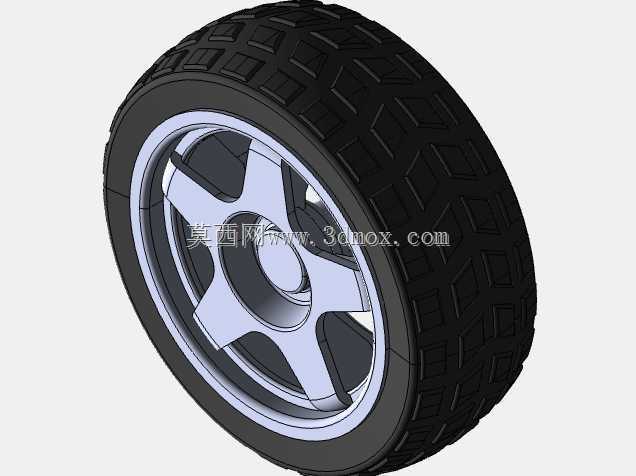

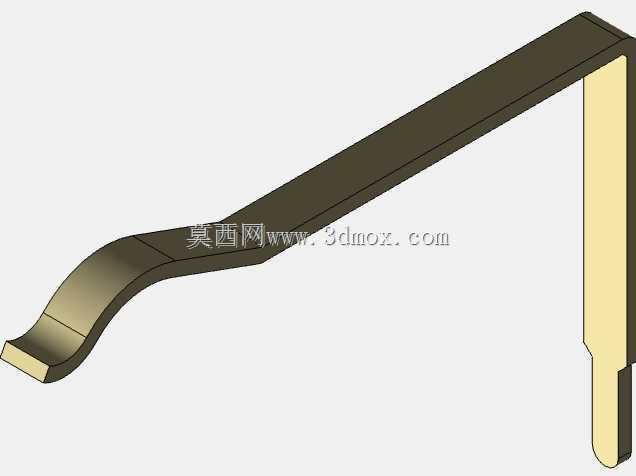

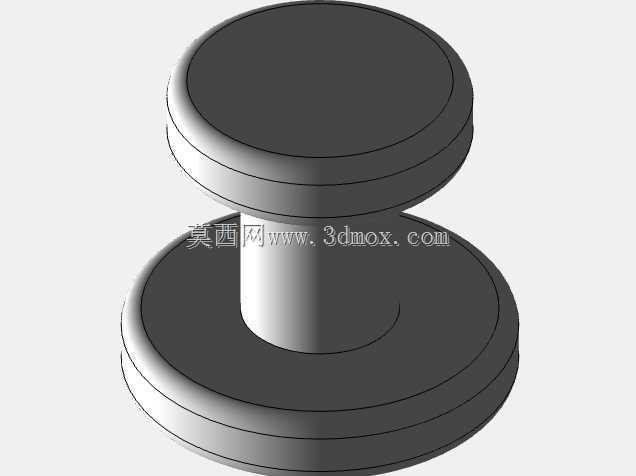

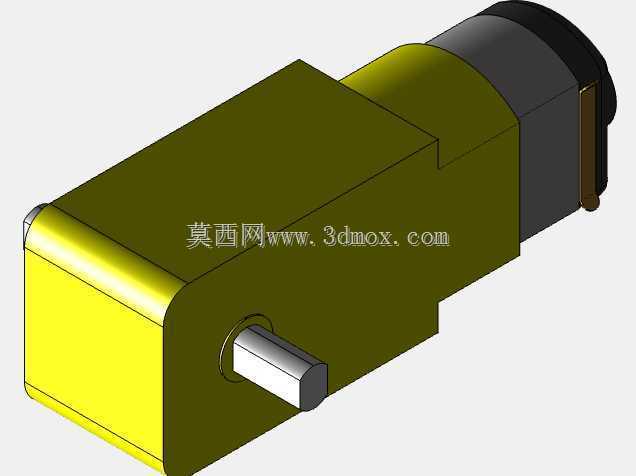

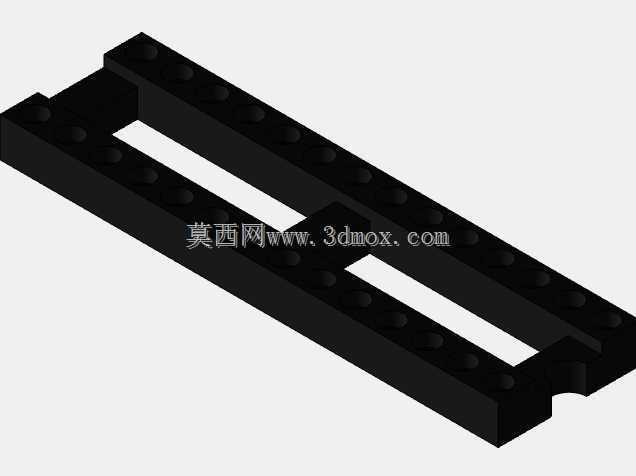

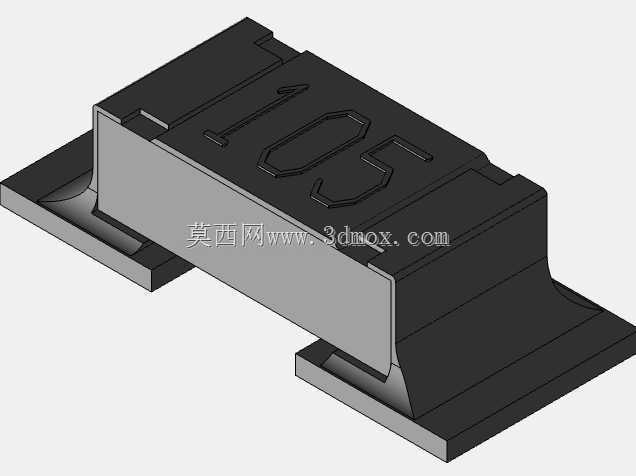

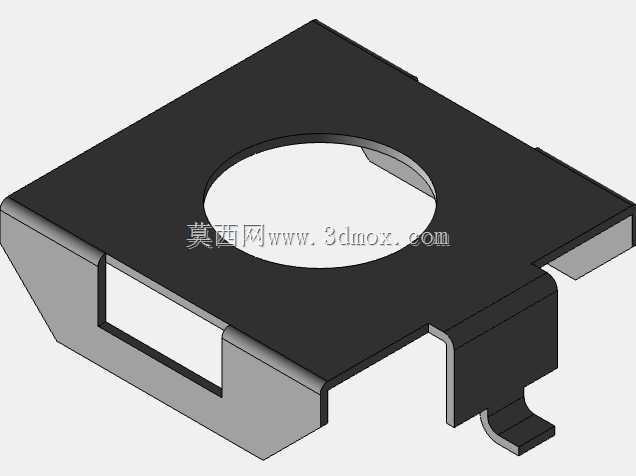

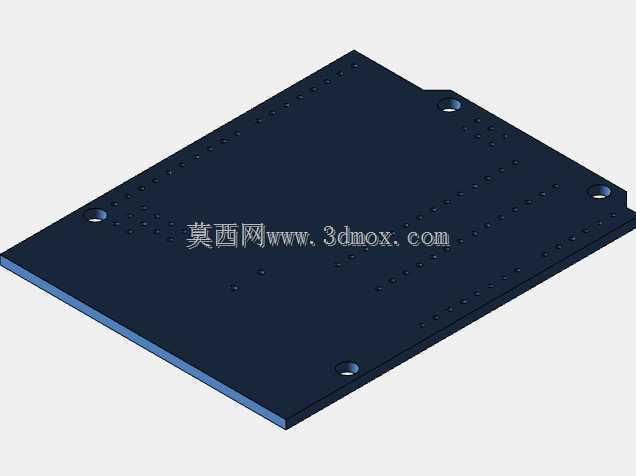

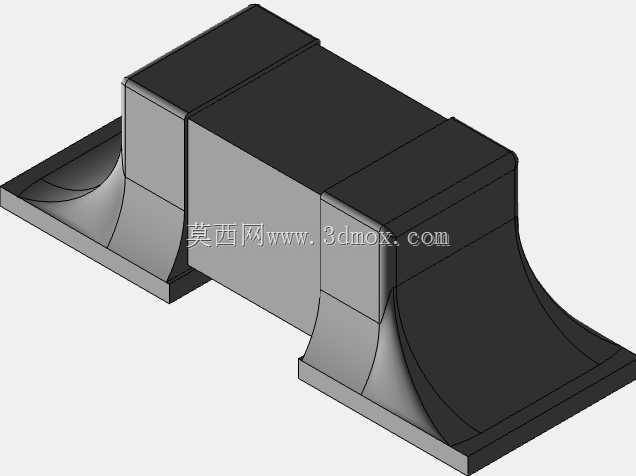

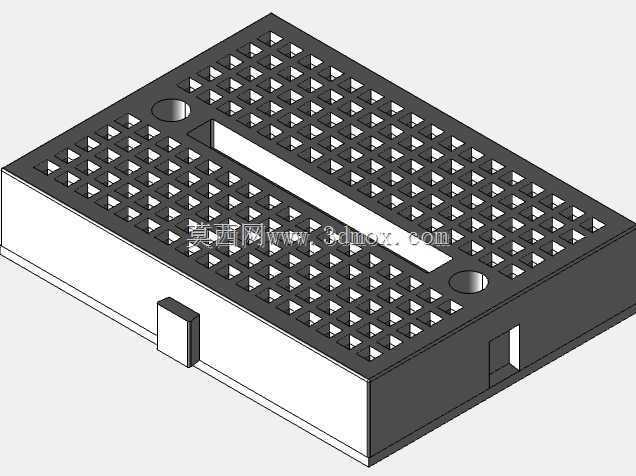

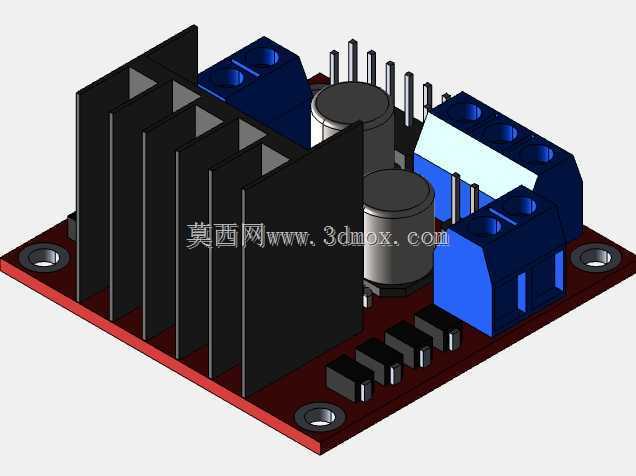

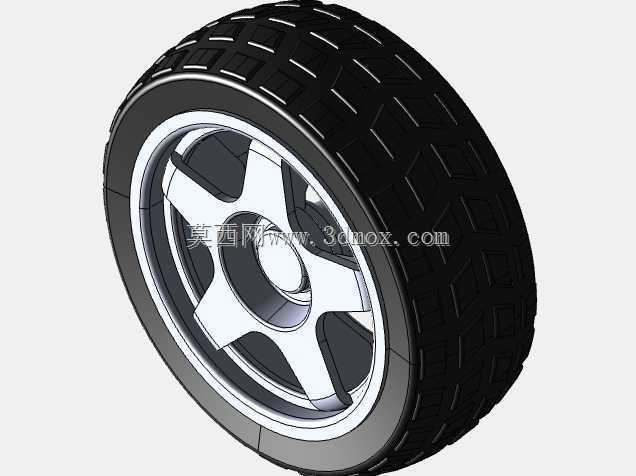

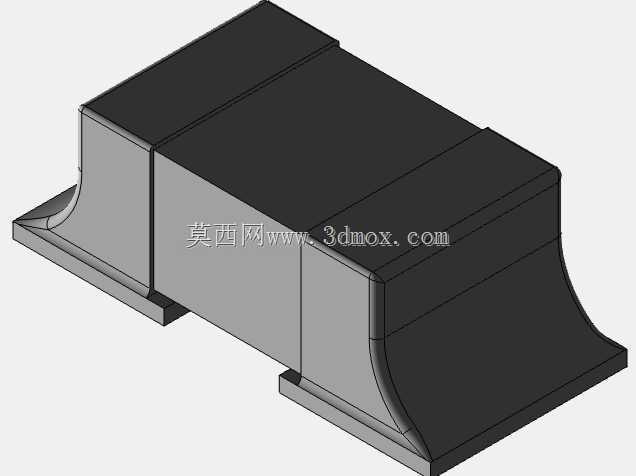

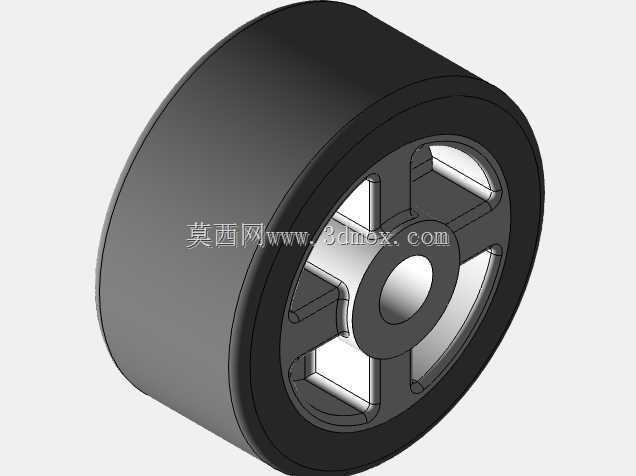

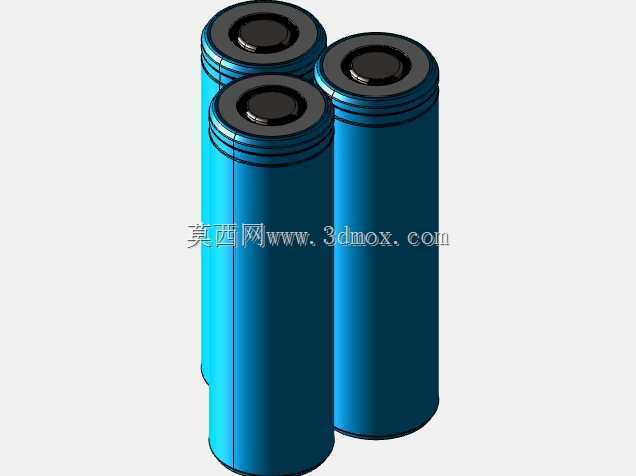

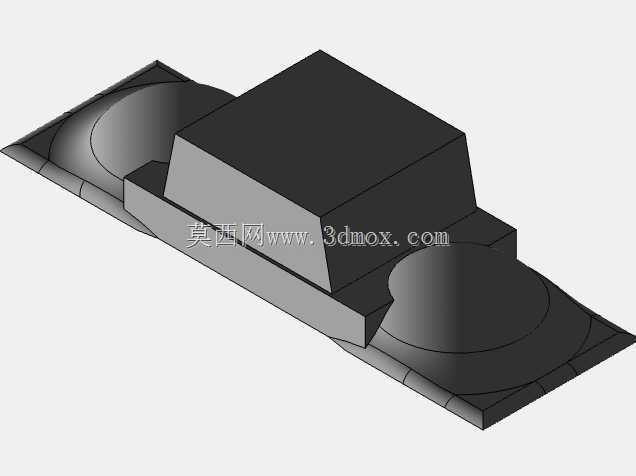

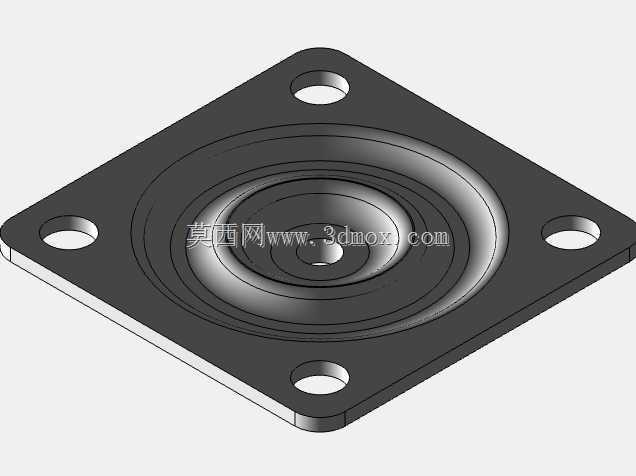

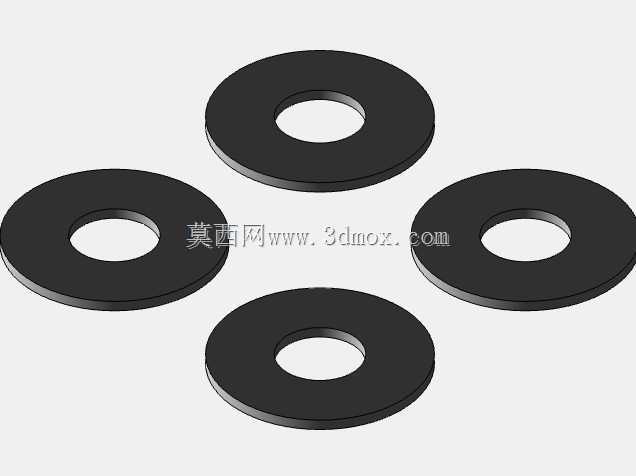

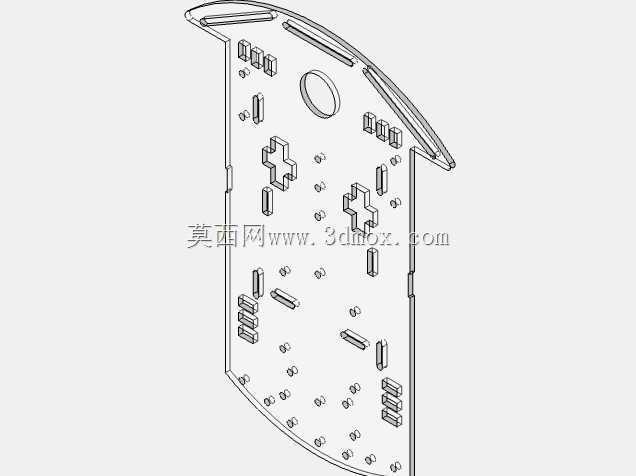

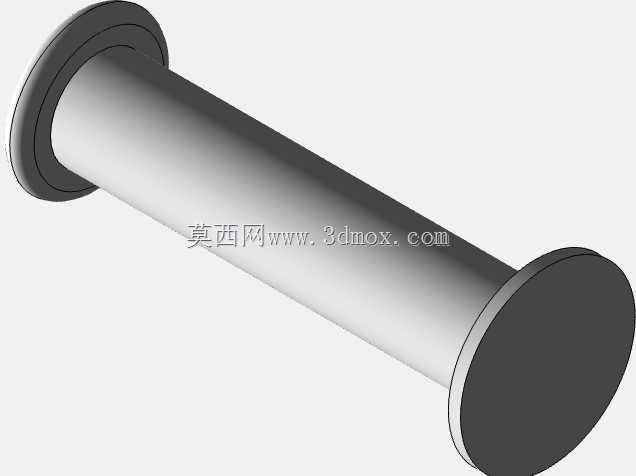

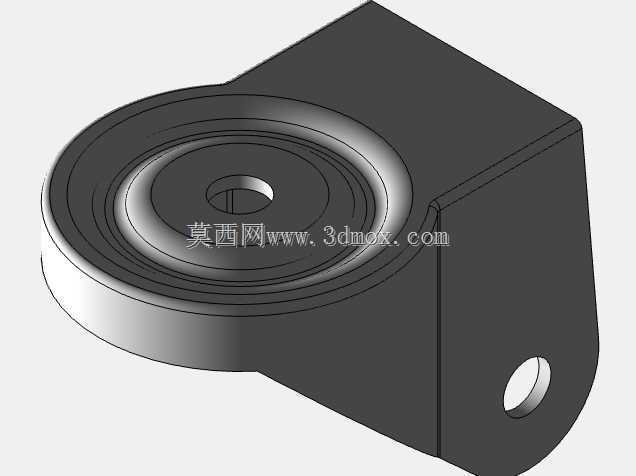

　　设计思路上，该结构优先考虑了产线安装的便捷性，整体采用方正的壳体外形，侧面与底面均预留了标准安装孔位，可直接通过螺栓固定在型材搭建的产线支架上，不需要设计定制化的安装转接板。动力部分采用减速驱动结构，将高转速的动力输入转换为低速大扭矩的直线跟随动力输出，保证跟随过程中运行平稳，不会出现卡顿或者速度波动，避免带动执行端出现抖动影响作业质量。输出轴采用扁位结构设计，执行头安装时可直接通过紧定螺丝锁紧，不需要额外做轴键连接，降低执行端的安装调试难度。壳体的转角处做了圆弧过渡处理，避免安装调试过程中尖锐边角对操作人员造成磕碰伤害，符合工业设备的安全设计要求。端部的黑色端盖为可拆卸结构，后期维护时可直接拆开端盖对内部传动结构做润滑、磨损件更换，不需要将整个机构从产线上拆解下来，降低后期维护的时间成本。

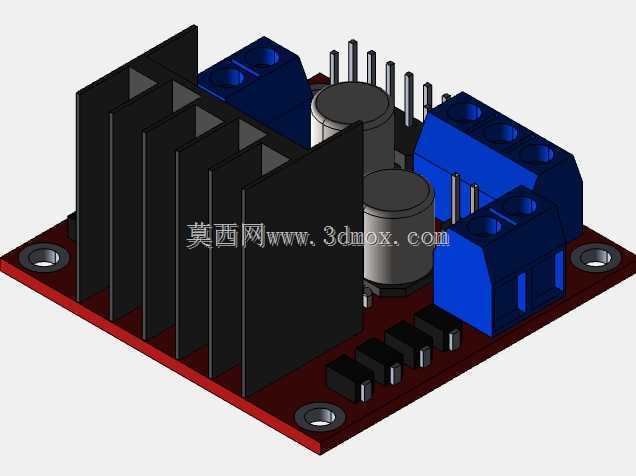

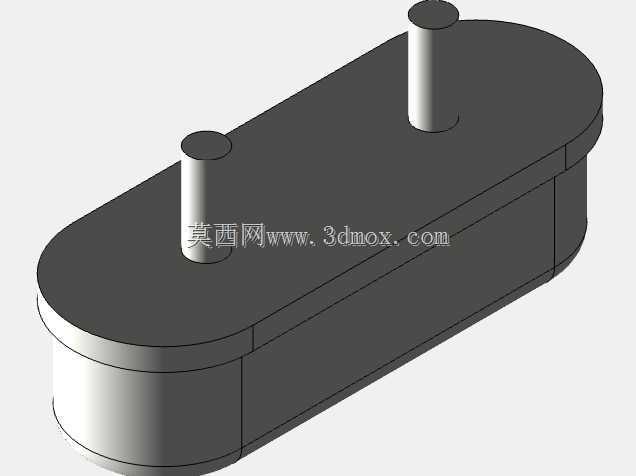

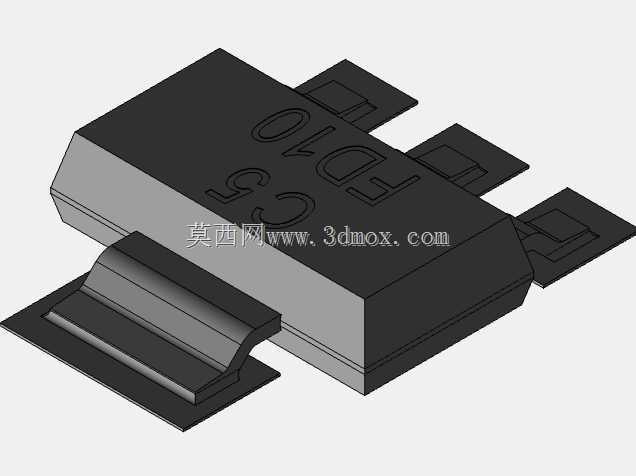

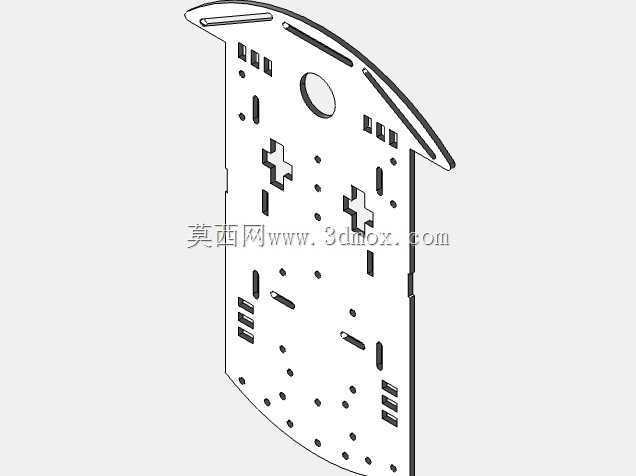

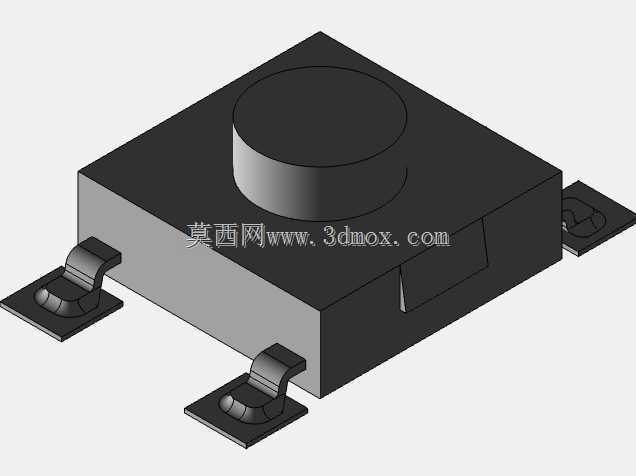

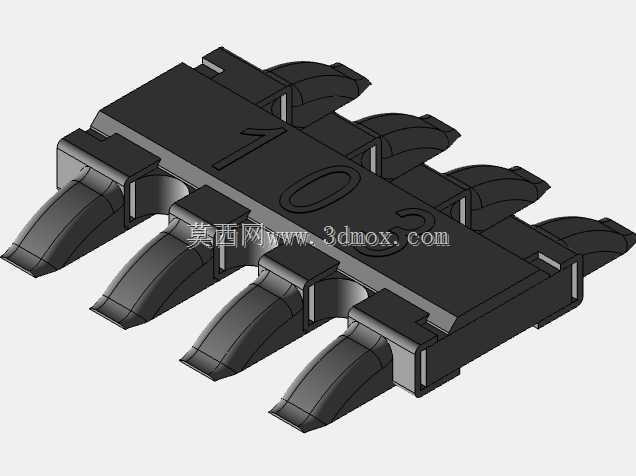

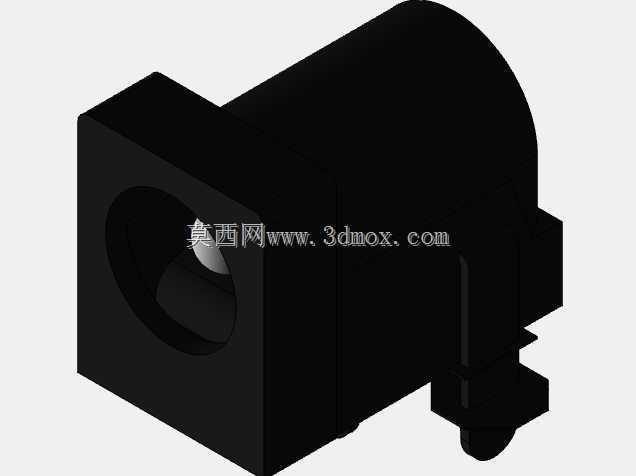

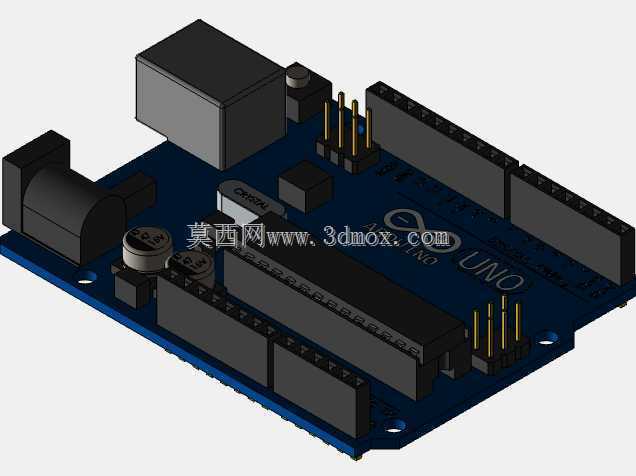

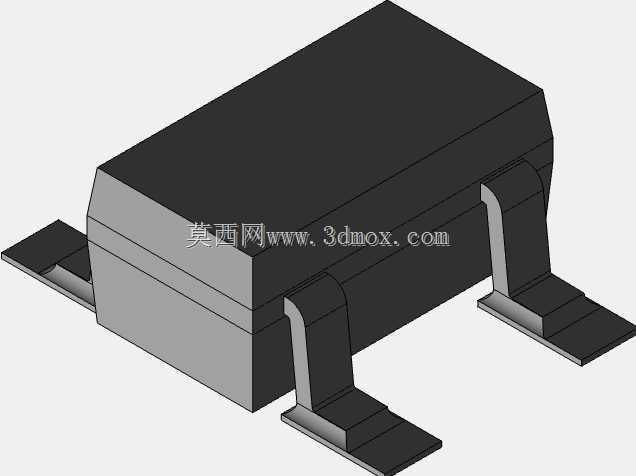

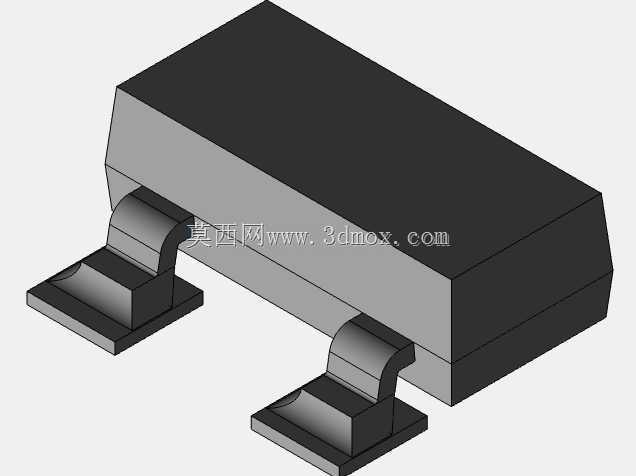

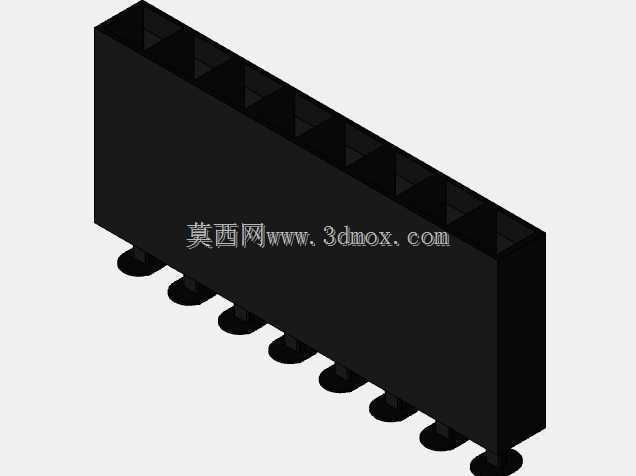

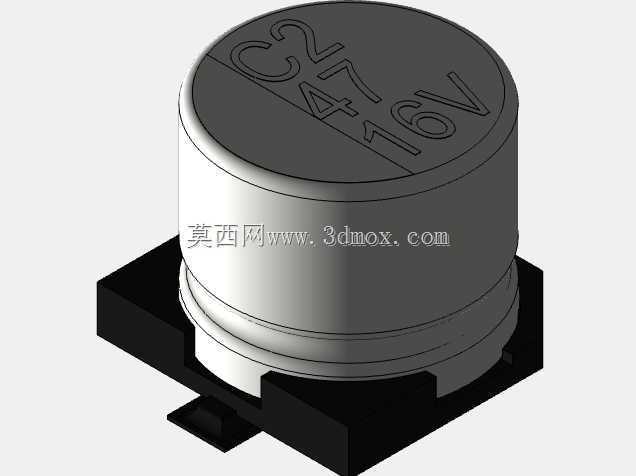

　　从外形尺寸与安装边界来看，该机构整体呈长条形布局，主体截面为矩形，轴向长度适配常规产线的工位间距，不会占用过多的产线侧方空间，安装时仅需要在产线支架上预留对应长度的安装平面即可，不需要对现有产线结构做大规模改动。输出轴的伸出行程覆盖常规小型工件的跟随距离需求，伸出方向可根据产线的实际布局选择水平朝向线体或者垂直朝向输送面，适配不同的作业方向需求。机构的整体重量控制在单人可搬运安装的范围内，现场调试时不需要借助吊装设备，两名操作人员即可完成定位、固定、接线的全流程安装工作。安装时需要注意保证机构的跟随方向与线体的输送方向保持平行，平行度偏差需要控制在允许范围内，避免跟随过程中出现卡滞或者位置偏差，同时要预留出端部的维护空间，保证后期拆卸端盖时不需要拆除周边的其他管线与机构。电气接口设置在机构的侧方，可直接对接产线的PLC控制信号，根据工件到位传感器的触发信号启动跟随动作，接线逻辑简单，不需要复杂的通讯协议配置，可快速接入现有产线的控制系统中。
