带AN配件及燃油过滤器的燃料电池集成结构

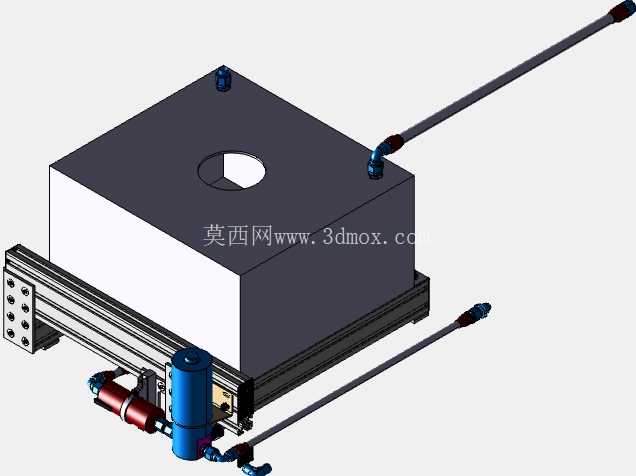

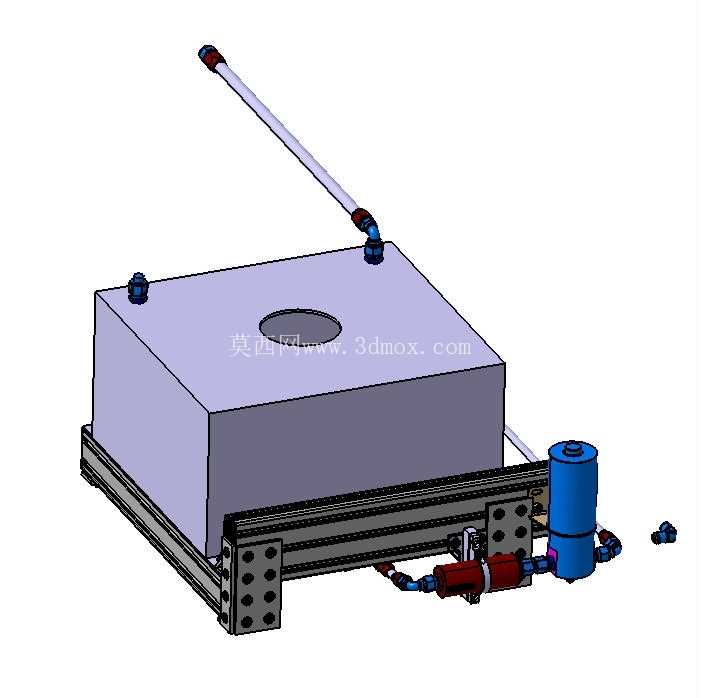

　　这套集成结构主要面向小型移动式动力装备、备用电源单元的配套场景，在户外作业供电、小型特种车辆动力辅助、离网工况应急供电等场景下，能够完成燃料供给过滤、电堆反应的核心功能，解决传统燃料电池单独布设时管路杂乱、过滤单元外置易磕碰损坏的实际问题。从实际功能层面看，结构主体的方形电堆腔体是核心反应单元，腔体顶部预留的圆形通孔是燃料加注与排气的集成接口，侧面布设的两组编织软管分别承担燃料输入与反应后废液/废气排出的通路作用，管路端部采用AN标准接头连接，相比普通卡套接头，在持续振动的移动工况下密封可靠性更高，能避免长期运行后出现的渗漏问题。

　　集成在电堆侧下方的燃油过滤器，直接串接在燃料输入管路前端，可提前滤除燃料中的固体杂质、胶质沉淀，防止杂质进入电堆内部堵塞反应流道，大幅延长电堆的维护周期。设计过程中优先考虑了安装适配性，底部采用标准工业铝型材作为承载基座，型材侧面预留的多组安装孔位可直接与不同规格的设备机架对接，不需要额外加工转接板，基座与电堆主体之间设置了绝缘缓冲垫层，既可以隔绝电堆工作时的微弱电流传导到机架，也能缓冲设备移动过程中的振动冲击，避免管路接头出现应力疲劳。整体结构的安装边界控制紧凑，电堆主体的方形腔体采用等壁厚设计，侧壁厚度兼顾结构强度与散热需求，不需要额外加装外置散热鳍片，依靠腔体自身的金属表面就能满足中小功率工况下的散热要求。

　　外接的两根编织软管走向经过空间校核，在最小弯曲半径允许的范围内向外延伸，不会和周边安装的其他部件产生运动干涉，管路端部的接头采用90度弯头转接，进一步压缩了整体安装所需的侧向空间，方便在狭小的设备舱内部完成布设。过滤器单元采用快拆结构设计，日常维护时不需要拆卸周边管路，直接旋转滤瓶就能完成滤芯更换，操作空间预留充足，即使在设备舱内不拆解周边部件也能完成维护操作。电堆顶部的接口采用同轴设计，加注口与排气口集成在同一开孔位置，减少了顶部的开孔数量，提升了腔体的整体密封性能，接口周边的平面经过铣平加工，安装密封垫后可以保证高压工况下的密封可靠性。

　　基座上的过滤器安装位采用可调式卡箍结构，可以适配不同长度规格的同类型过滤器，不需要重新加工安装孔，提升了整套结构的配件适配性。在实际选型适配时，这套结构可以根据输出功率需求调整电堆腔体的内部堆叠层数，外部安装尺寸保持统一，不需要改动设备端的安装机架就能完成功率升级，对于设备迭代来说可以大幅减少结构改型的工作量。管路的布设角度经过反复调整，既保证了燃料流动的顺畅性，避免管路出现直角弯折导致的流阻增大，也让管路的固定点可以直接依托基座型材的槽口安装，不需要额外焊接固定支架，减少了整体的零件数量，也降低了装配的复杂度。
