nema17规格步进电机L型安装固定支架

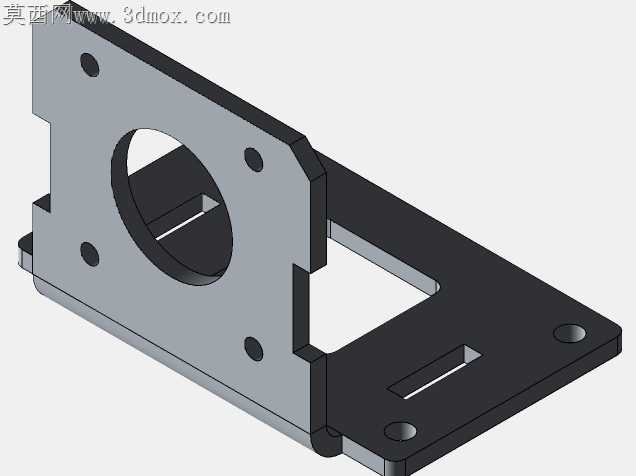

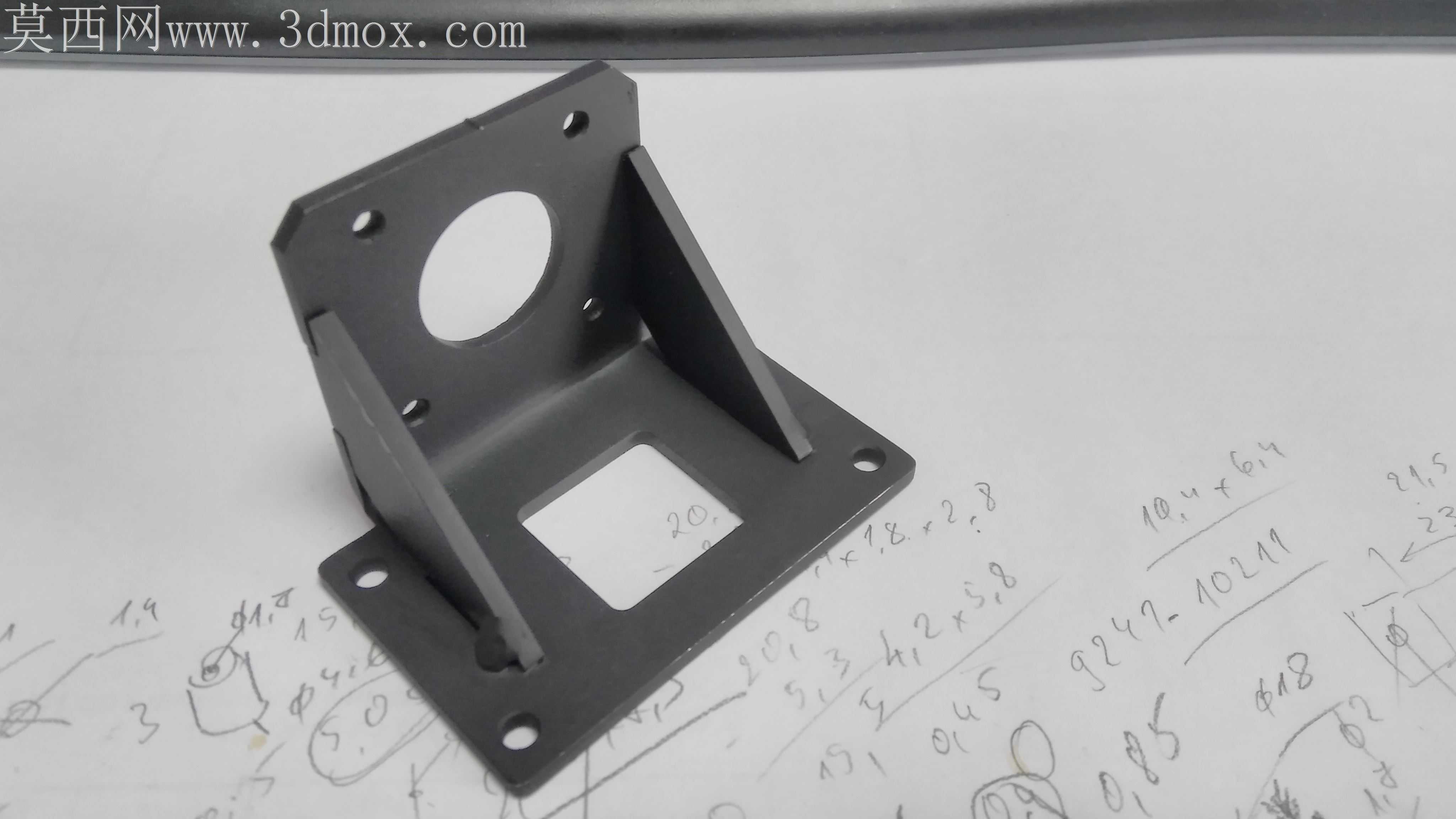

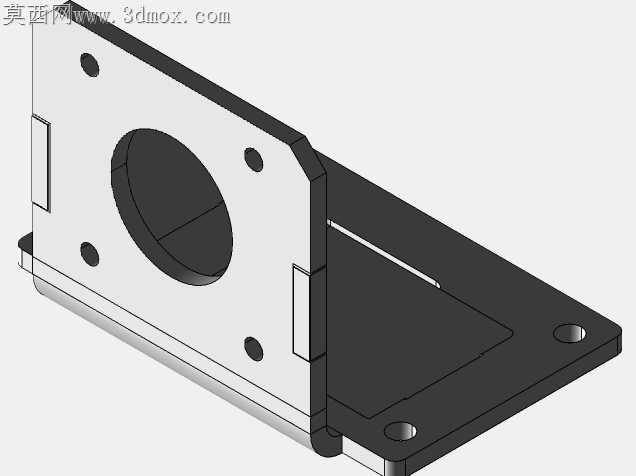

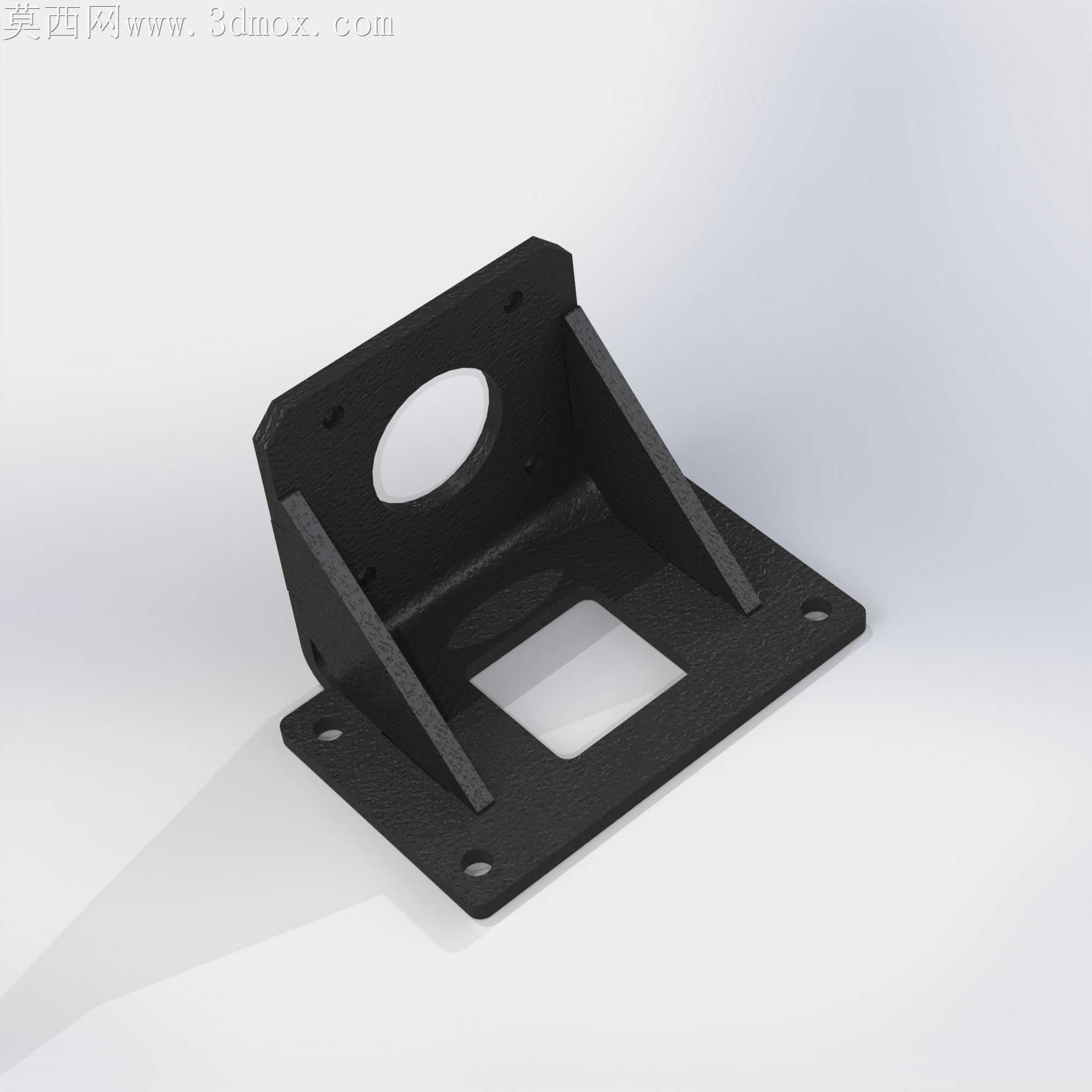

做这个支架的时候最先考虑的是安装场景里的受力问题，毕竟42步进电机运转的时候会带不小的径向震动，要是支架刚性不够，用久了安装面歪了会直接影响传动精度。一开始画草图的时候本来想把加强筋做厚2mm，后来算完折弯余量发现薄板折弯的时候太厚的筋会让折弯处应力集中，反而容易在受冲击的时候开裂，最后把筋的厚度调到和底板一致，筋和立板、底板的衔接处全部做了R2的内圆角过渡，既不浪费材料，又能把受力均匀分散到整个安装面，不会出现应力集中的断点。立板中间的大圆孔是特意留的电机出线位，一开始孔位开得刚好和电机后端盖外径一致，后来想到实际装配的时候电机线的接头往往比线身粗，要是孔太小穿线的时候会卡接头，最后把孔径放大了3mm，还在孔边缘做了0.5mm的倒角，穿线的时候不会刮破线皮。底板上的四个安装孔特意做了沉头设计，用内六角螺丝安装的时候螺丝头能完全沉进板里，不会凸出来刮到旁边的传动部件，立板上的四个电机安装孔位置反复核对了nema17的标准安装孔距，孔位公差留了0.1mm的装配余量，既不会因为孔位太偏装不上电机，也不会因为间隙太大导致电机装完歪掉。建模的时候特意把折弯处的R角和实际钣金加工的折弯R角做了匹配，不用后期再改图适配加工，渲染的时候选了磨砂黑的金属材质，特意把加强筋处的光影调得更有层次，能直观看出筋的厚度和衔接位置，方便加工师傅一眼看懂结构。这个支架最实用的地方是L型的结构能直接把电机垂直固定在安装平面上，不用额外做转接件，不管是用在3D打印机、小型传送带还是DIY数控设备上都能直接用，省了自己画图开模的时间，而且整个结构没有多余的设计，所有的孔位、加强筋都是为了实际安装和受力服务，没有花里胡哨的造型，装完之后电机的稳定性比那种没有加强筋的薄支架好很多，高速运转的时候震动能小不少。
