多功能伺服安装固定支架结构设计

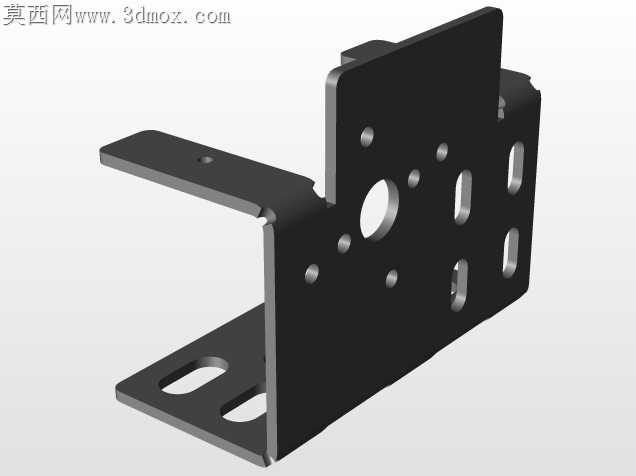

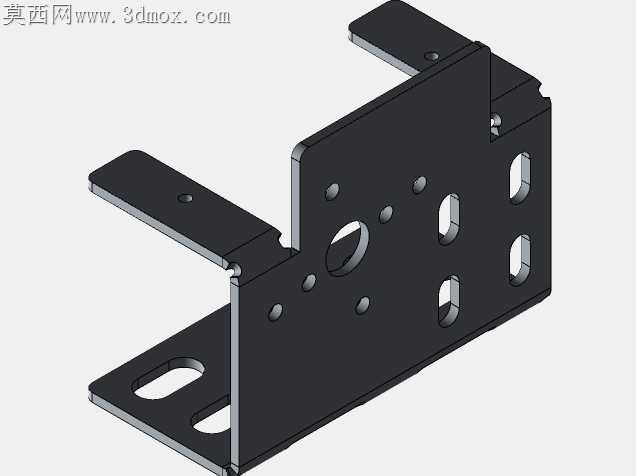

做这个伺服支架的时候，最先考虑的是安装场景的适配性，毕竟伺服配套的支架往往要兼容不同型号的舵机、传感器走线还有外接模组的固定位，一开始画草图的时候，原本想把立板做成整块无开孔的结构，后来实际模拟装配才发现，伺服的接线头、散热间隙还有侧边扩展的小模块根本没地方走，才在立板上开出了大小不一的圆孔和长圆孔——大圆孔是给伺服输出轴留的避让位，周围一圈小圆孔对应不同规格伺服的安装孔距，两侧的长圆孔是给走线留的过孔，也能顺便减轻支架整体重量，不会因为钣金太厚增加不必要的负载。

底板的长槽孔是特意做的可调设计，毕竟实际装机的时候，支架和设备主体的安装孔位难免有公差，长槽不用精准对孔就能微调安装位置，比固定圆孔的容错率高太多。两侧伸出来的小耳板一开始是想做成和立板一体折弯的，后来算折弯系数的时候发现，耳板上的安装孔如果跟着折弯，孔位精度会因为钣金回弹受影响，干脆把耳板的折弯边预留了0.2mm的回弹补偿量，折弯后孔位刚好能和配套的固定件对齐，不用后期再扩孔修正。

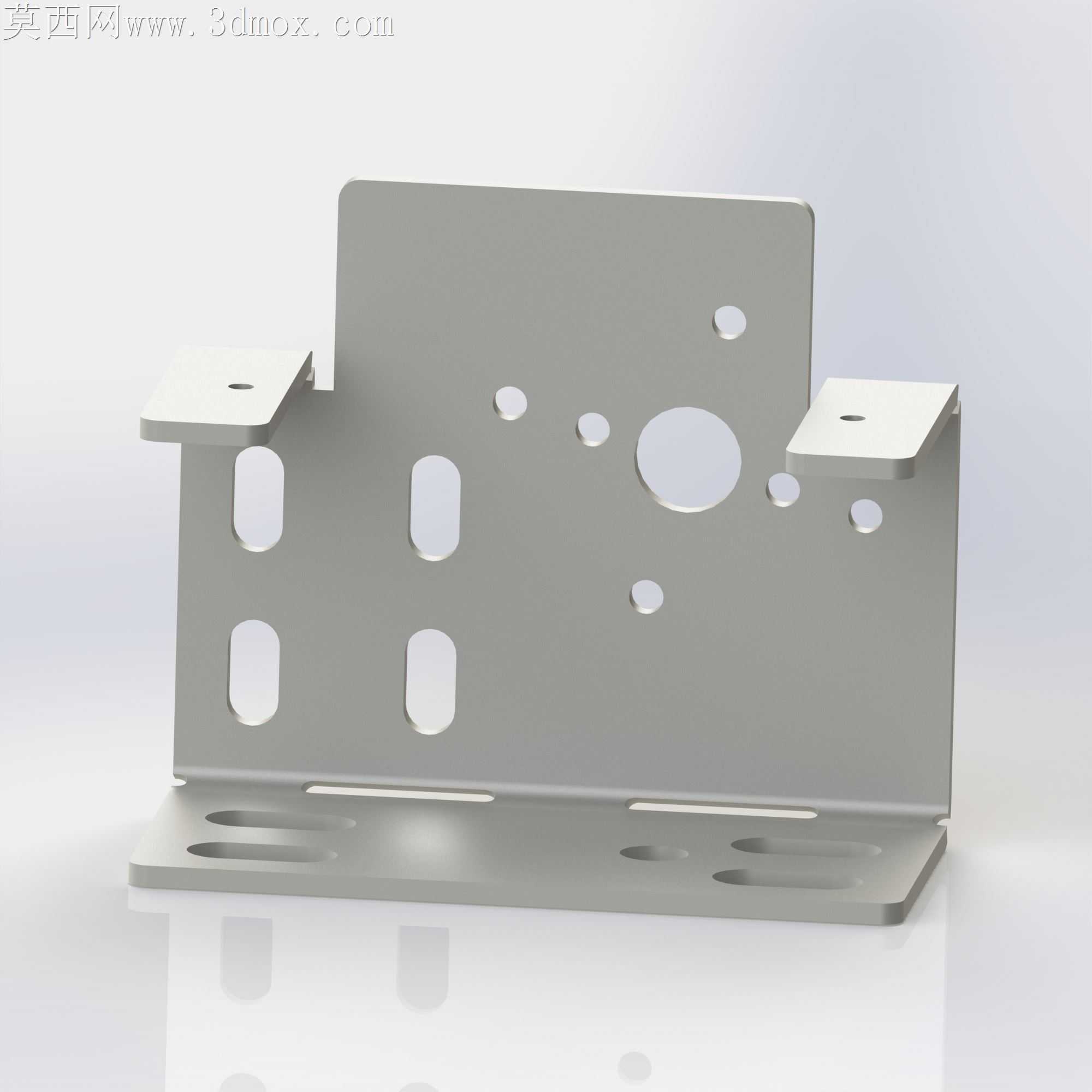

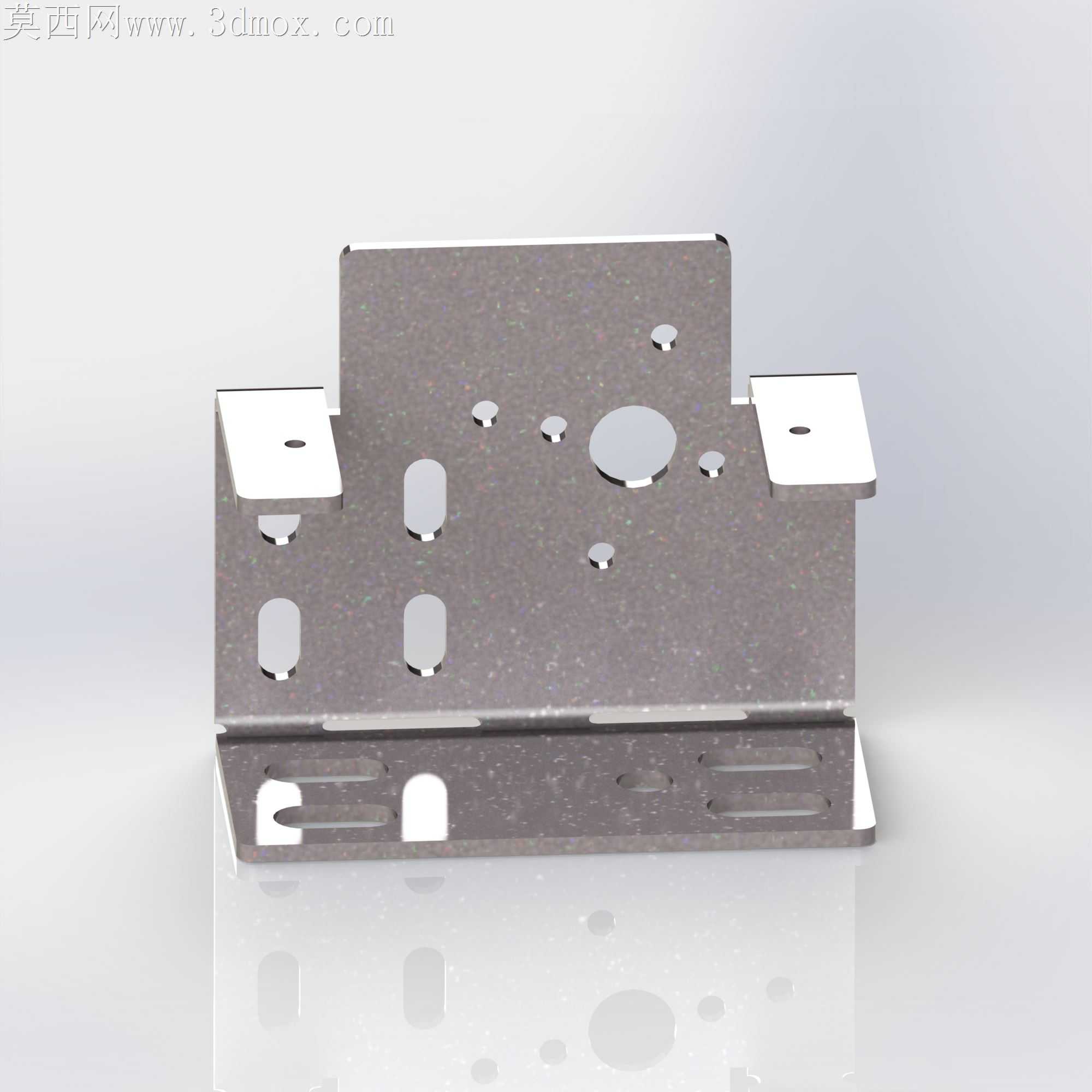

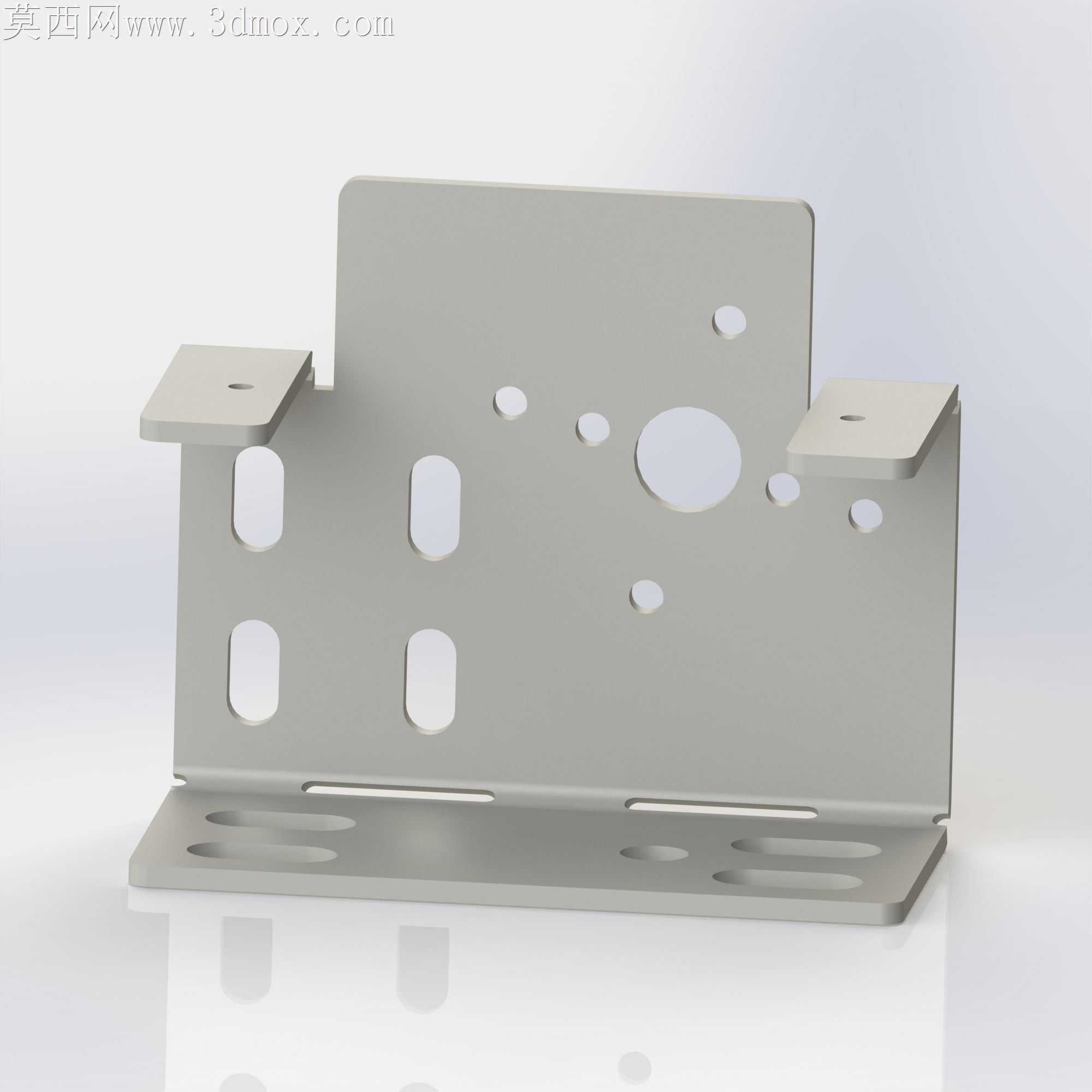

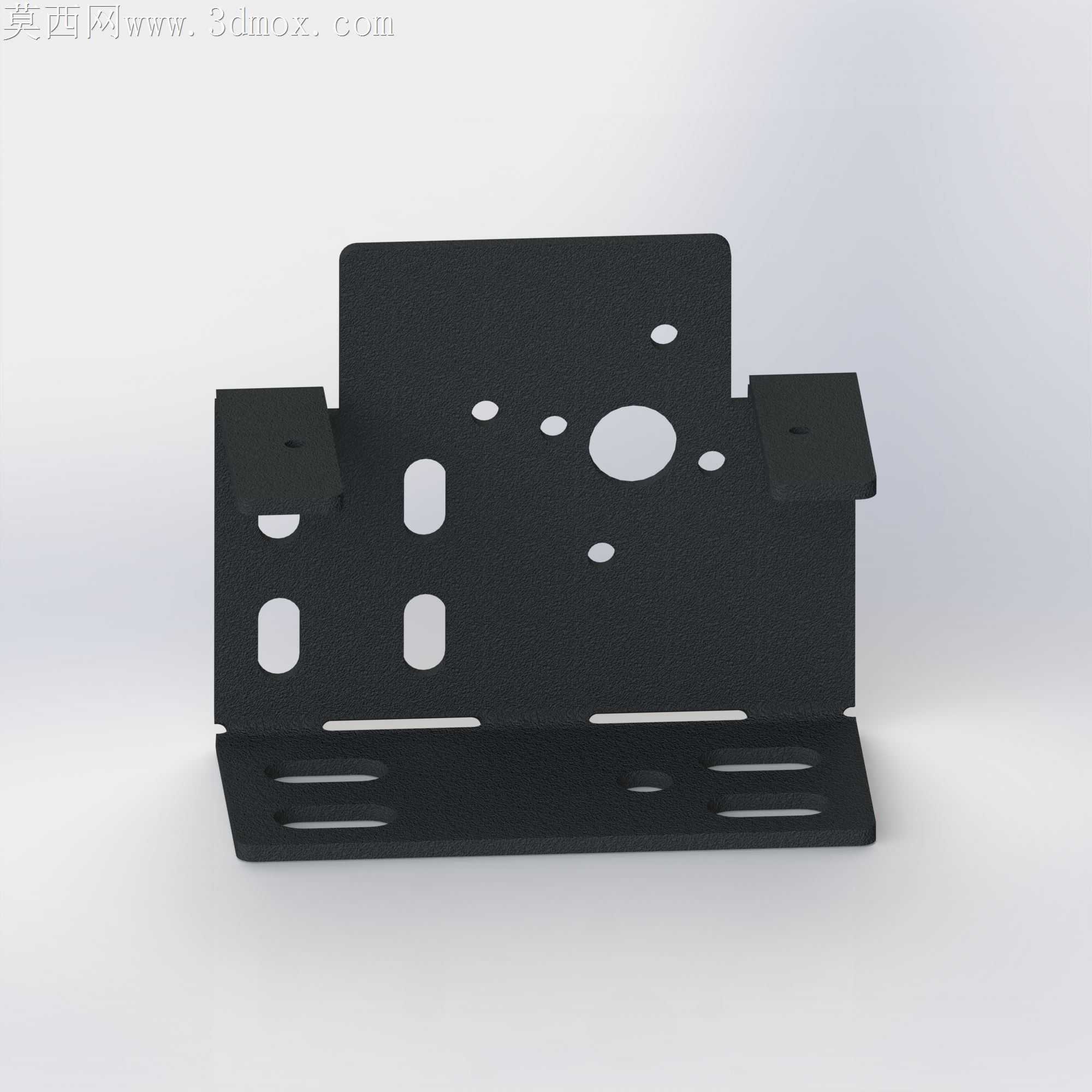

材质渲染的时候试了好几种效果，一开始选了亮面金属质感，后来觉得支架是藏在设备内部的结构件，亮面反而不真实，换成了哑光的RAL7016粉末涂料质感，暗灰色的磨砂表面既符合实际钣金喷塑的工艺效果，渲染的时候也不会因为反光太强看不清结构细节，另外还试了奶油色缎面石膏和低光泽塑料的材质效果，方便不同设计场景下的方案展示用。

装配逻辑上，整个支架是单块钣金折弯成型，没有额外的拼接零件，所有安装孔的位置都提前和常用的伺服型号、配套紧固件做了配合校验，孔位直径比螺丝大0.1mm，既能保证安装顺畅，又不会因为间隙太大出现安装松动的问题。立板和底板的折弯角做了R0.5的圆角过渡，既避免了锐边割手的问题，也符合钣金加工的工艺要求，不会因为折弯角太尖出现板材开裂的情况。

这个支架最实用的地方就是兼容性，不用针对某一款伺服单独开模，一块支架就能适配市面上多数常用规格的伺服，不管是做机器人关节的固定座，还是自动化设备里的伺服安装位，都能直接用，可调的槽位设计也给后期改装留了足够的调整空间，不用重新做支架就能小范围调整伺服的安装位置，省了不少重新设计加工的成本。
