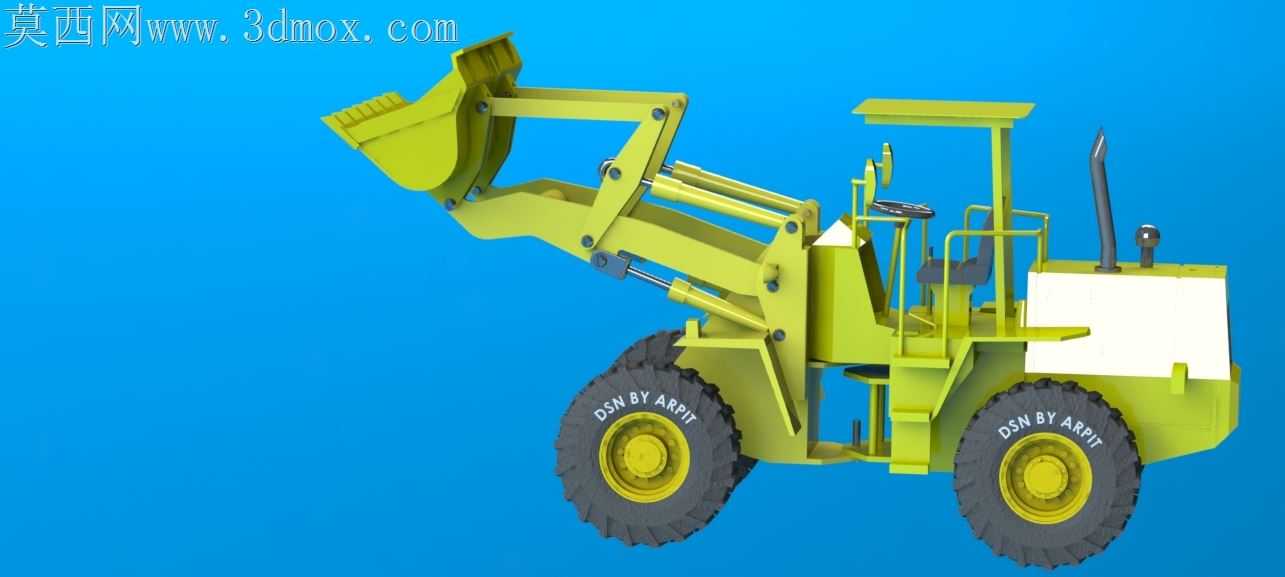

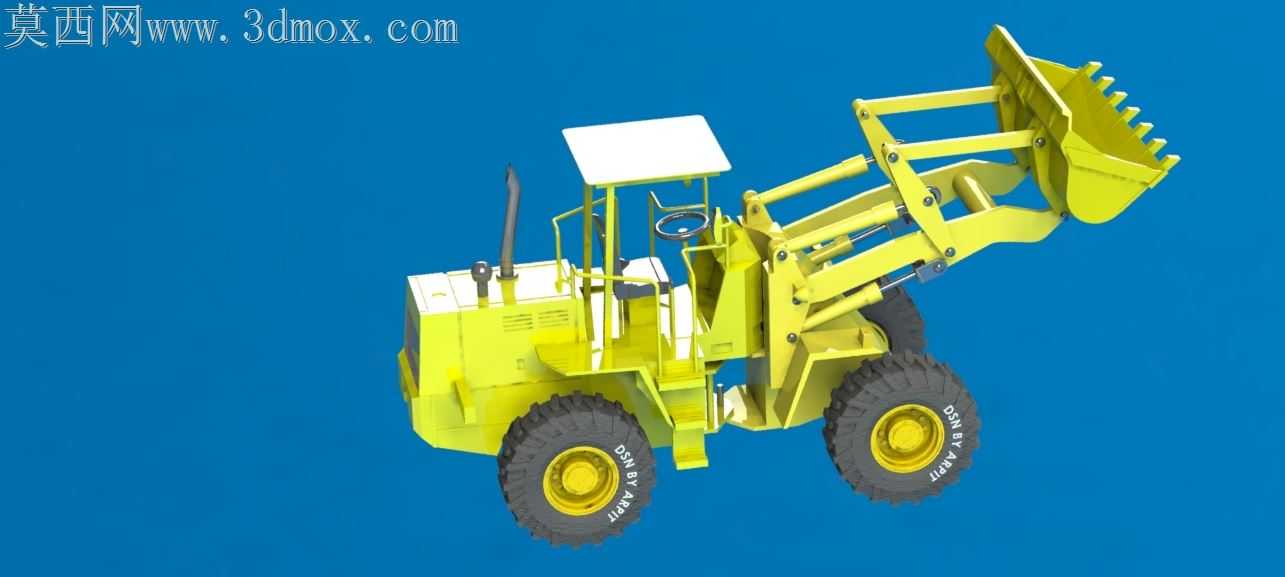

JCB轮式装载机工程机械设备三维设计

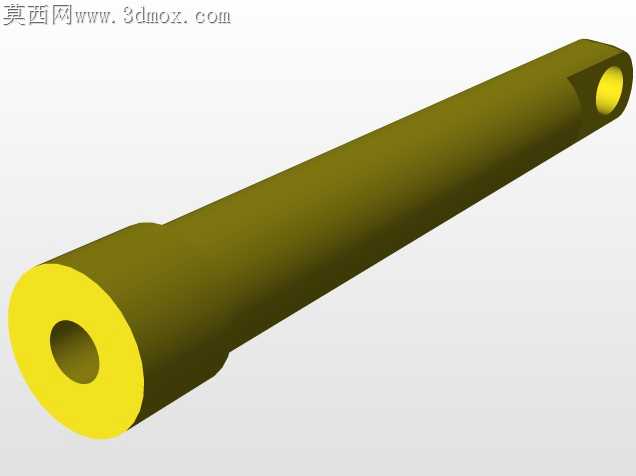

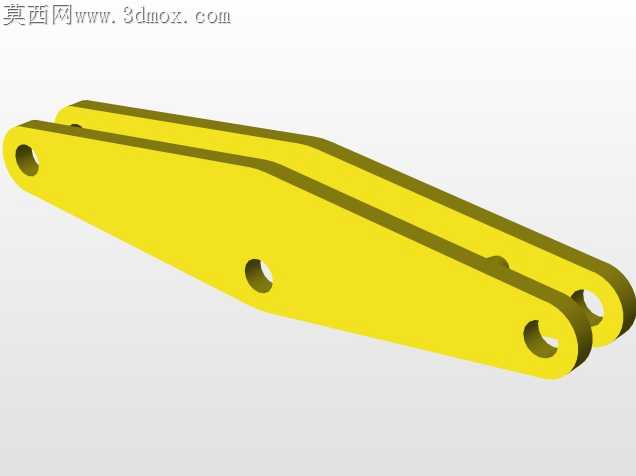

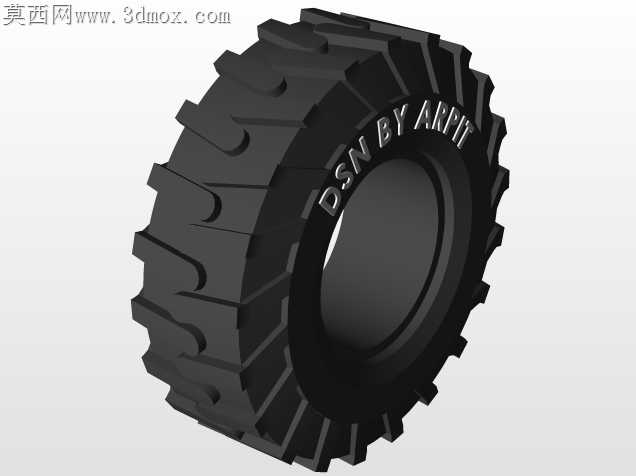

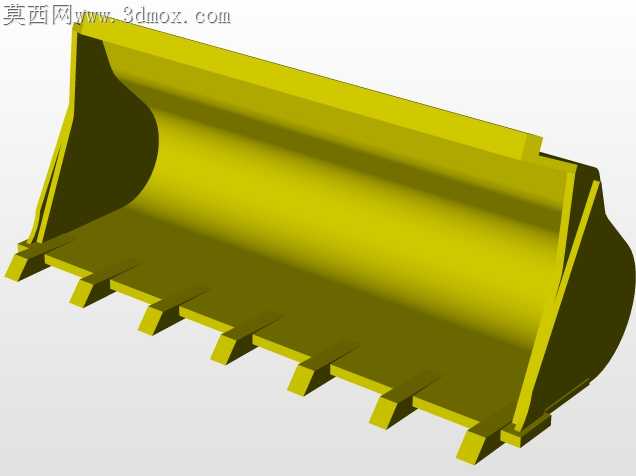

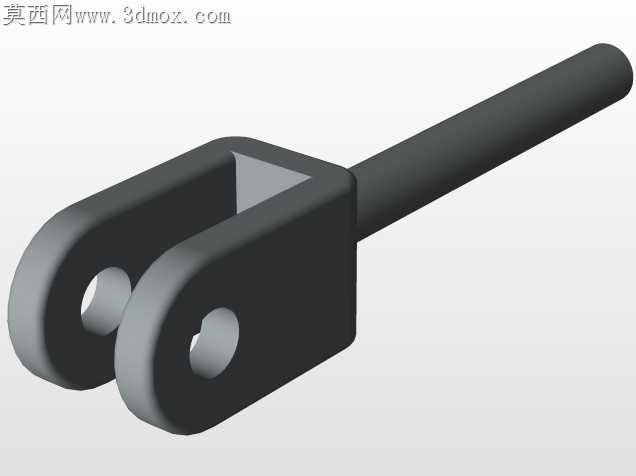

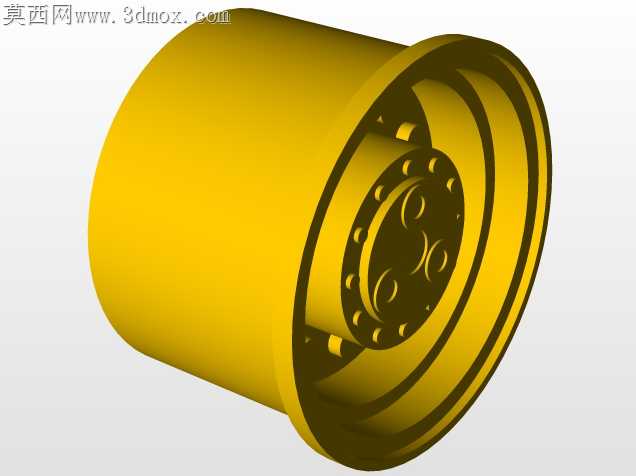

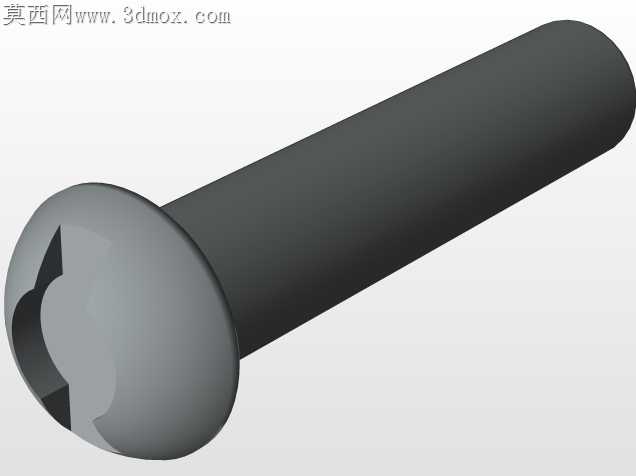

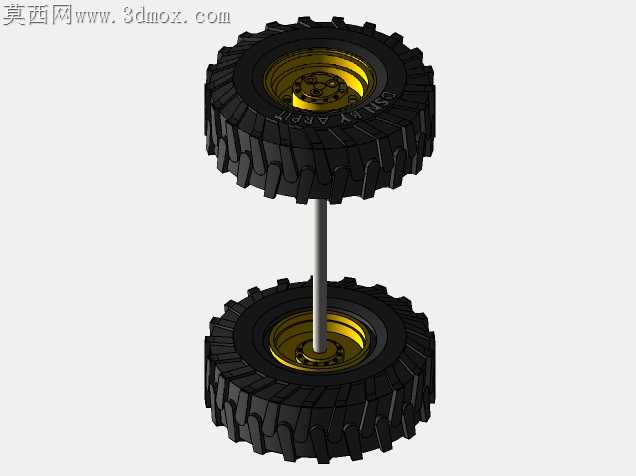

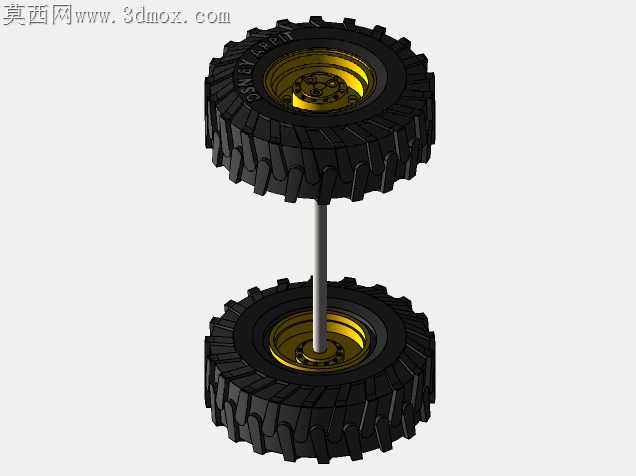

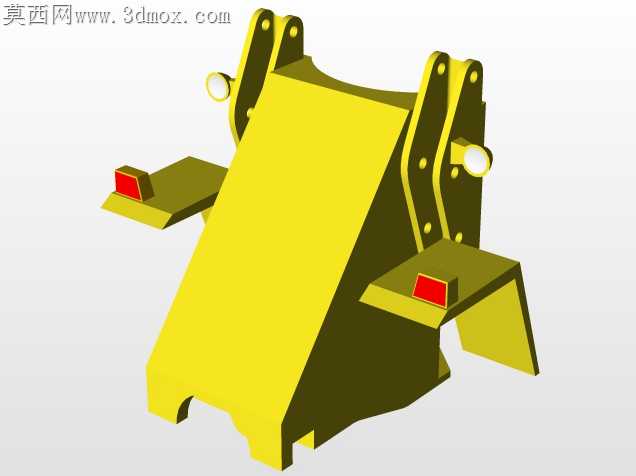

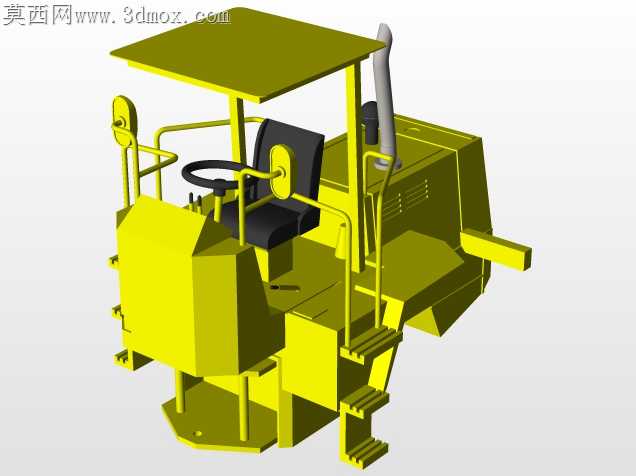

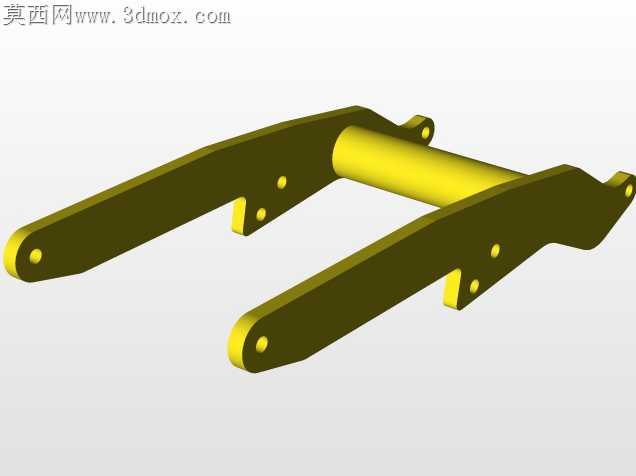

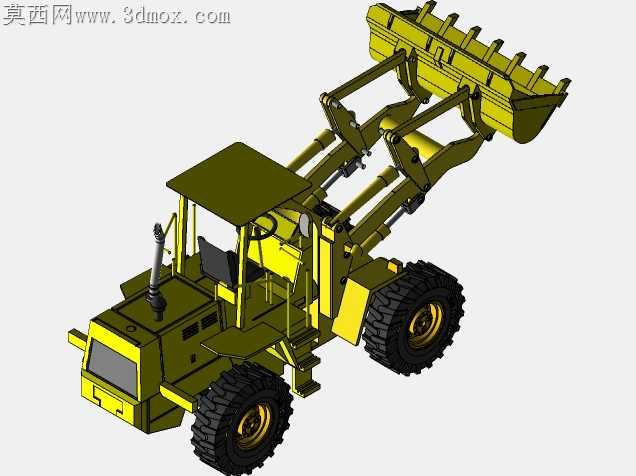

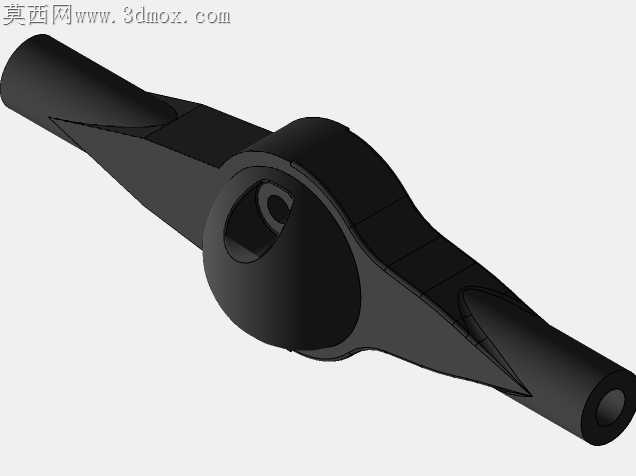

做这个轮式装载机模型的时候，我特意选了装配逻辑的视角来搭整个结构，毕竟这类工程设备最核心的就是动臂、摇臂、铲斗和车架之间的配合关系，要是配合关系做不对，后续做运动仿真直接就卡壳。最开始画车架主体的时候，没想着把所有钣金焊缝都堆上去，毕竟不是做工艺拆解模型，先把前后车架的铰接点位置定准，这个点直接影响整机转向角度和作业时的稳定性，反复调了三次铰接点的坐标，才把转向时轮胎不蹭车架侧围的间隙留够。动臂部分的连杆机构是最费心思的，一开始照着实物照片量比例做的摇臂长度，转起来发现铲斗收斗角度不够，真车作业的时候容易撒料，就把摇臂和动臂的连接孔位往动臂上沿挪了两毫米，再调整转斗油缸的安装座位置，转斗的时候刚好能让铲斗口保持水平举升，不会出现前倾掉料的情况。轮胎部分没做太复杂的胎纹深度雕刻，毕竟渲染的时候太深的胎纹反而会让光影显得脏，只把胎壁上的防滑齿轮廓做出来，轮毂的螺栓孔位做了环形阵列，保证每个螺栓的间距均匀，装上去的时候不会出现错位穿模的问题。驾驶室部分特意简化了内部的仪表盘细节，只保留了方向盘、操作杆和顶棚的框架，要是把座椅缝线、仪表盘按钮都做上，面数太高拖慢装配时的旋转预览速度，顶棚的支撑栏杆用焊件功能直接生成，比一个个拼圆管效率高很多，栏杆和车架的连接座特意做了小的加强筋，看着更符合真车的焊接结构。铲斗部分的斗齿做了单独的零件，没有和斗体做成一体，这样后续要是想换不同类型的斗齿，直接替换零件就行，不用改整个铲斗的模型，斗体的折弯弧度特意对照真车的卸料角度调过，举升到最高位置的时候，斗内的物料能顺着弧度滑干净，不会留余料在斗里。装配的时候特意给每个转动副都留了合理的配合间隙，比如铰接销和销孔之间留了0.1毫米的间隙，不会出现转动的时候两个面死死贴住算干涉的情况，油缸的活塞杆和缸筒之间做了滑动配合，能模拟真实的伸缩动作。调材质的时候，车身主体选了饱和度稍低的工程黄，没有用太亮的明黄色，不然打光的时候容易过曝，轮胎用了带细微颗粒感的橡胶材质，金属铰接部分给了一点磨砂金属的质感，不会像镜面一样反光太假，渲染的时候打了两盏辅助光，把动臂下方的阴影打透，能看清连杆之间的结构关系，不会黑成一团看不清细节。整个模型做下来，没有多余的冗余特征，每个零件的配合关系都能对应真实设备的运动逻辑，不管是用来做教学演示还是做工程场景的素材，都能直接用，不用再花时间调整结构错误。
