手动电动两用管材卷弯成型机结构设计

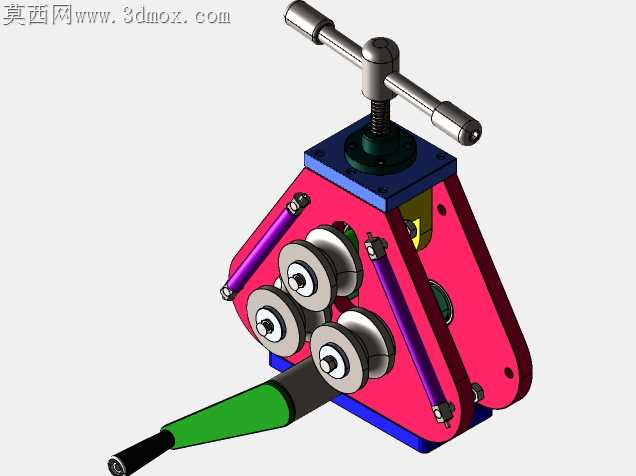

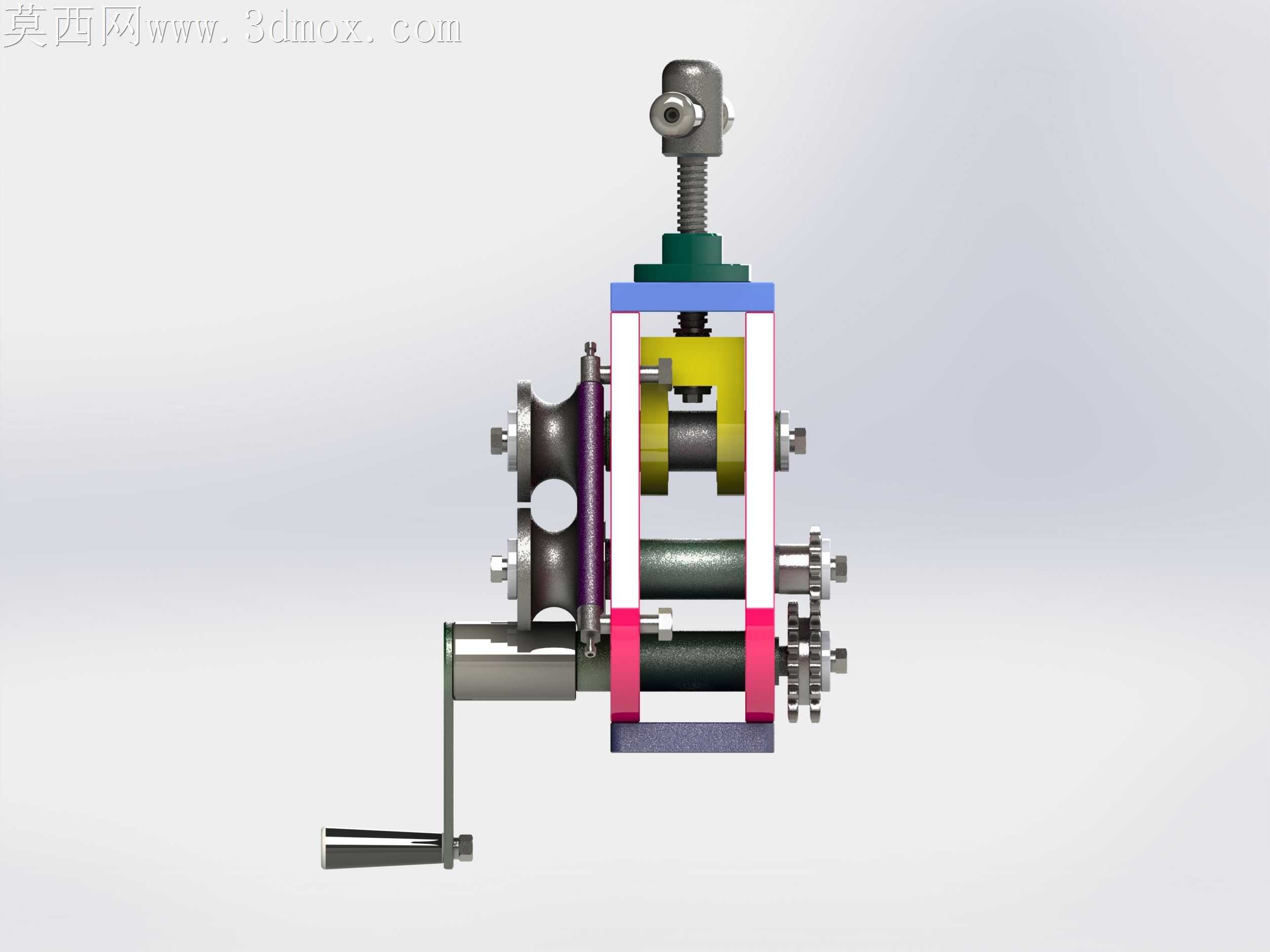

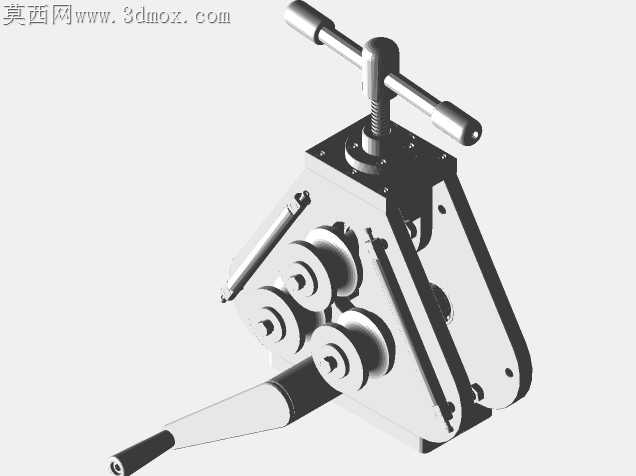

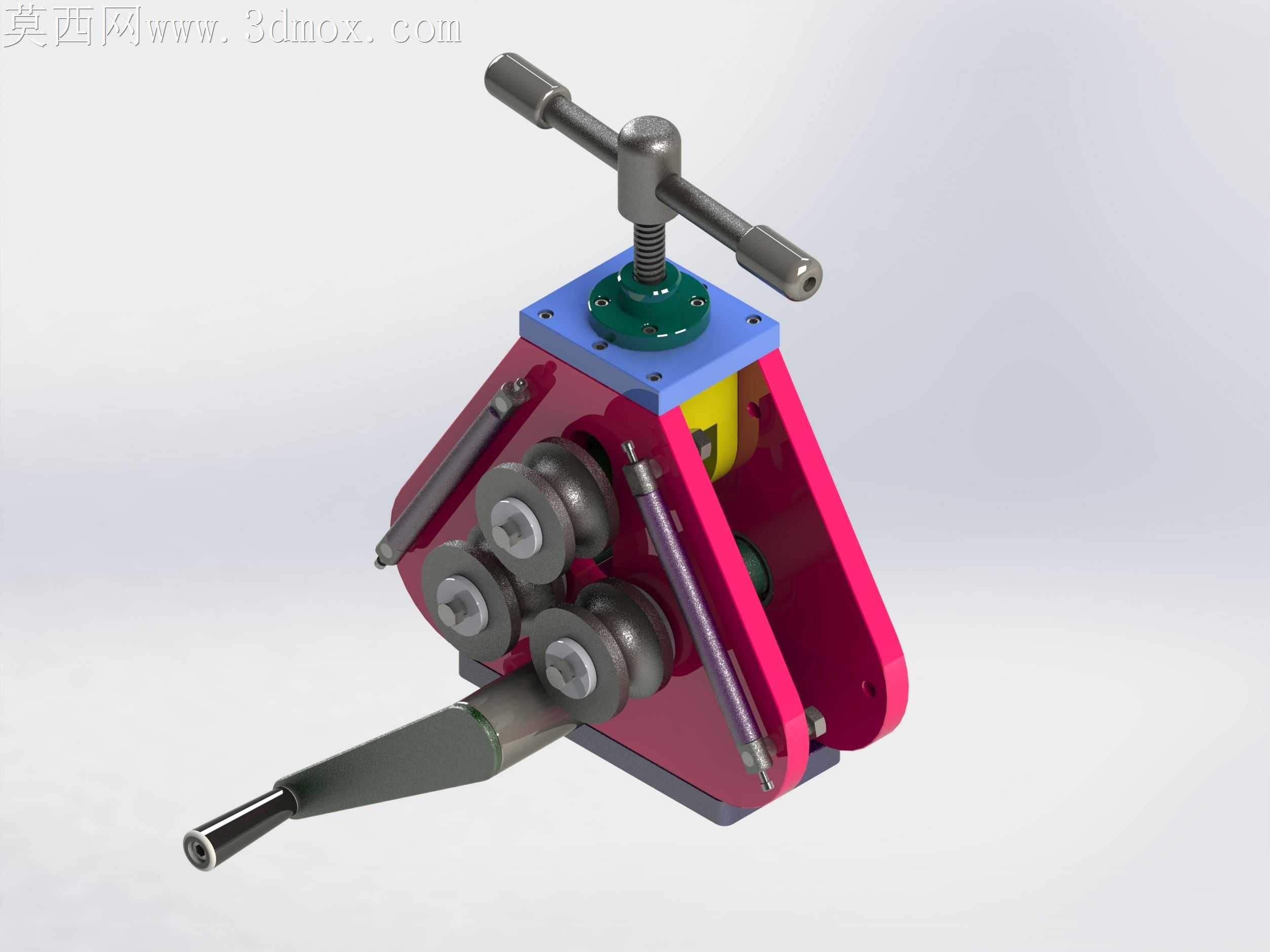

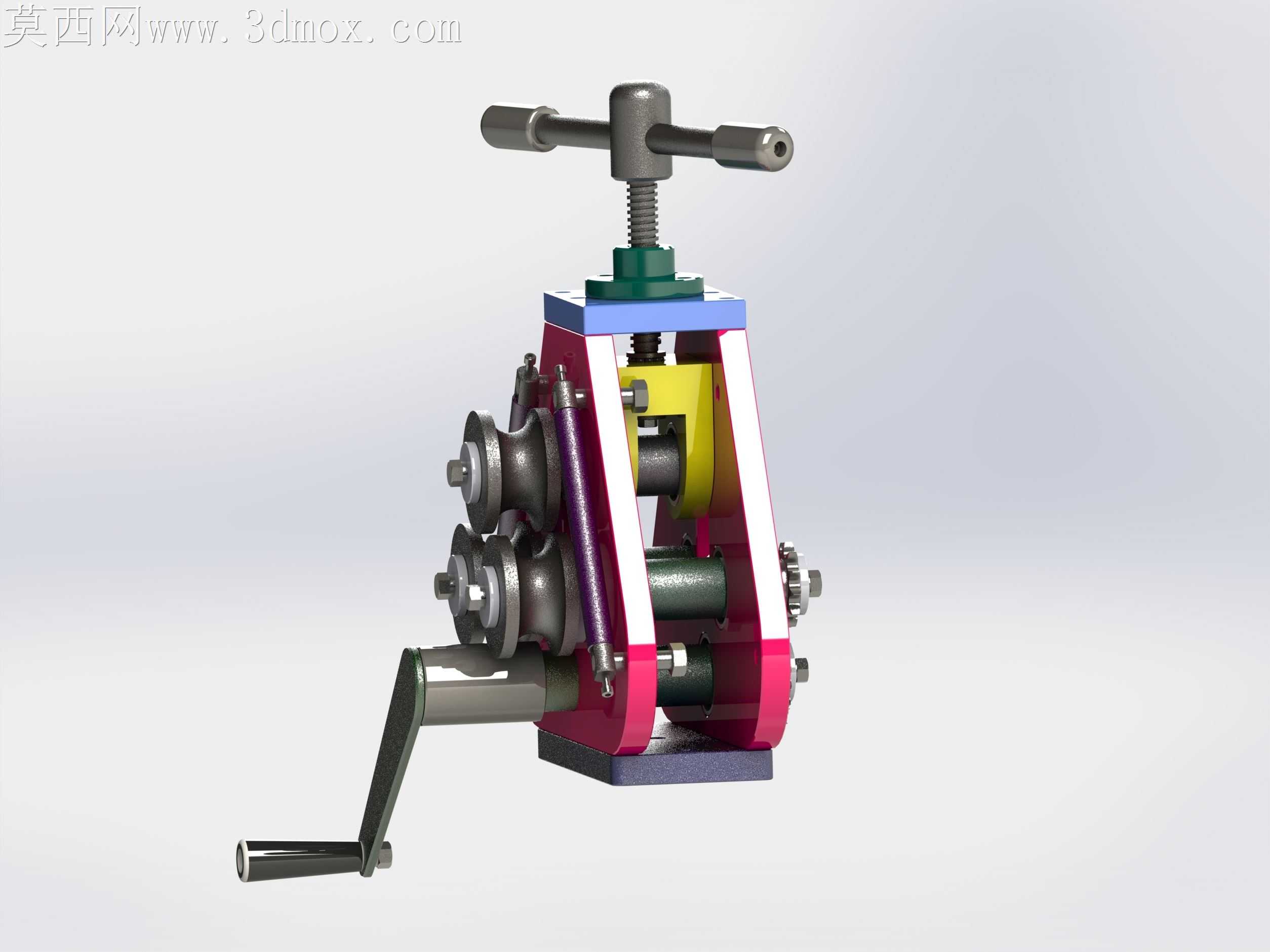

做这个模型的时候最先敲定的是三辊成型的核心布局，毕竟要兼顾圆管、扁钢还有角铁的卷弯需求，三个成型辊的相对位置不能做死，得给不同规格型材留够进给和成型的余量，最开始想把调节结构藏在侧立板内部，后来考虑到手动操作时的施力手感，还是把顶部的压紧调节机构做成外露的T型丝杠结构，摇臂长度特意拉长了15%，这样手动压下的时候不用费太大力气，丝杠和顶部安装板的配合特意留了0.02mm的间隙，既不会晃荡也不会因为加工公差导致卡滞。侧立板选了亮玫红的配色不是为了好看，是建模的时候特意区分固定支撑结构和运动部件，三个成型辊用金属灰材质，和红色的机架、蓝色的顶部安装座形成明确的视觉分层，渲染的时候特意给辊子表面加了细微的滚花纹理，模拟实际使用中增加摩擦力的防滑处理，不会像光面辊子那样弯管的时候打滑蹭伤型材表面。手动摇柄的角度调了好多次，最开始做的直柄操作的时候会和侧架上的导向杆干涉，后来改成带12度下倾角的弯柄，握把处加了橡胶质感的包覆层，操作的时候手腕不用别扭地抬着，长时间用也不会硌手。考虑到要兼容电动驱动的需求，在主动辊的轴端特意留了标准的链轮安装位，不用改动主体结构就能加装电机和链传动组件，手动电动切换的时候不用拆核心的成型辊组，只需要把摇柄拆下来装上链轮就行，机架底部留了四个安装沉孔，不管是台钳夹持固定还是装在专用支架上接电机都能适配。两侧的导向支撑杆不是装饰件，建模的时候特意做了可伸缩的结构，弯长型材的时候能伸出来托住料，避免型材因为自重下垂影响弯卷的弧度精度，顶部丝杠的压块和上轴承座做了分体设计，磨损了只需要换压块不用整个换掉丝杠组件，后期维护的成本能降不少。渲染的时候特意打了侧方的硬光，把机架的棱角、辊子的金属质感还有调节机构的装配缝隙都表现出来，没有做过度的柔光磨皮，就是要突出工业机具的厚重实用感，每个连接螺栓的位置都对应了实际的装配孔位，不是随便贴上去的装饰，拆件的时候每个部件都留了合理的拔模斜度，不管是3D打印验证还是开模做实物都能直接用，不用再二次改结构。
