SL_ST型比例压力控制阀结构设计

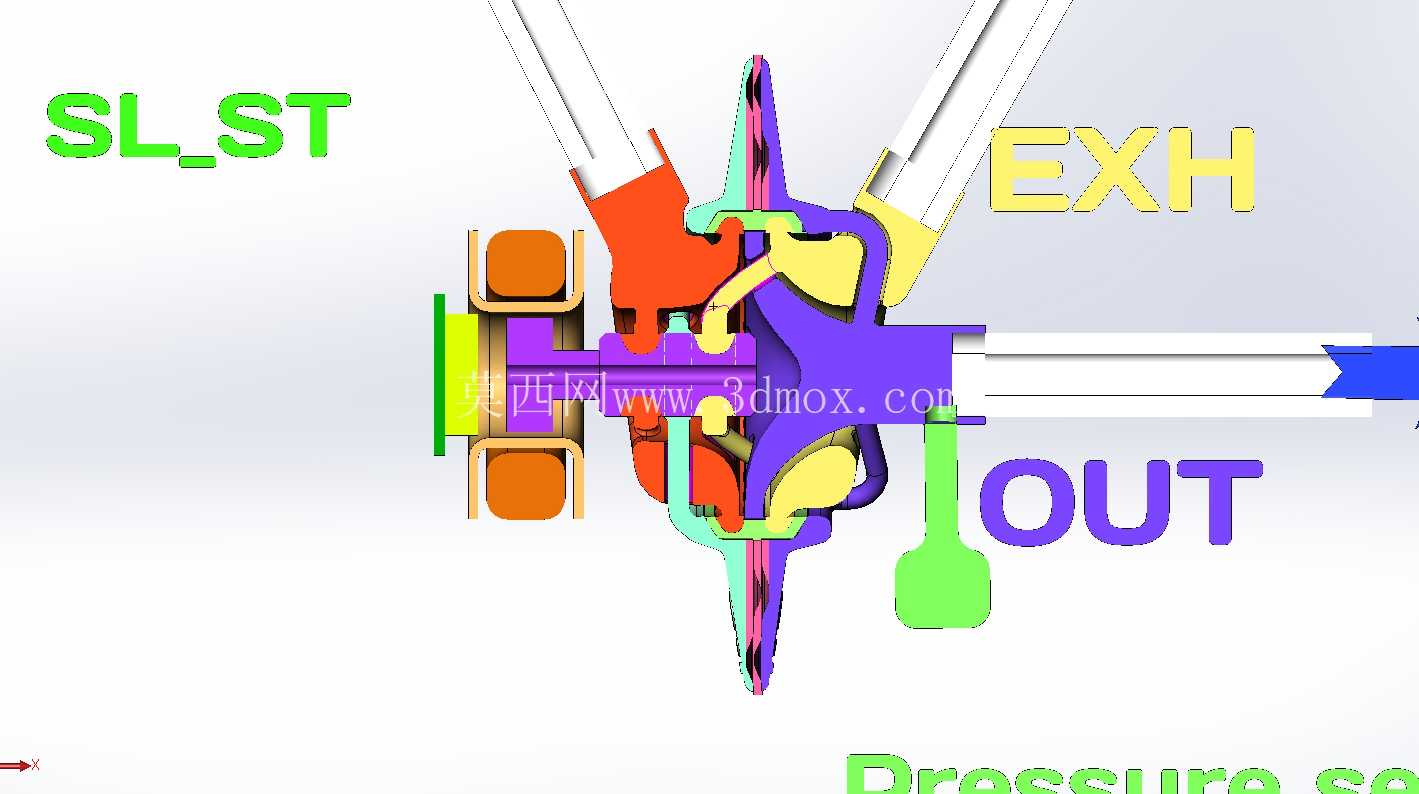

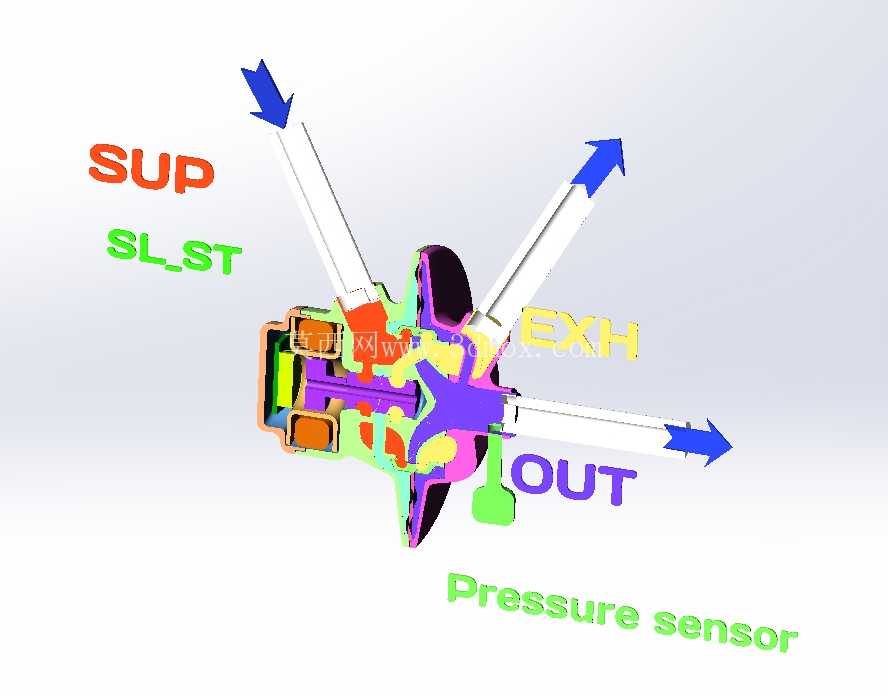

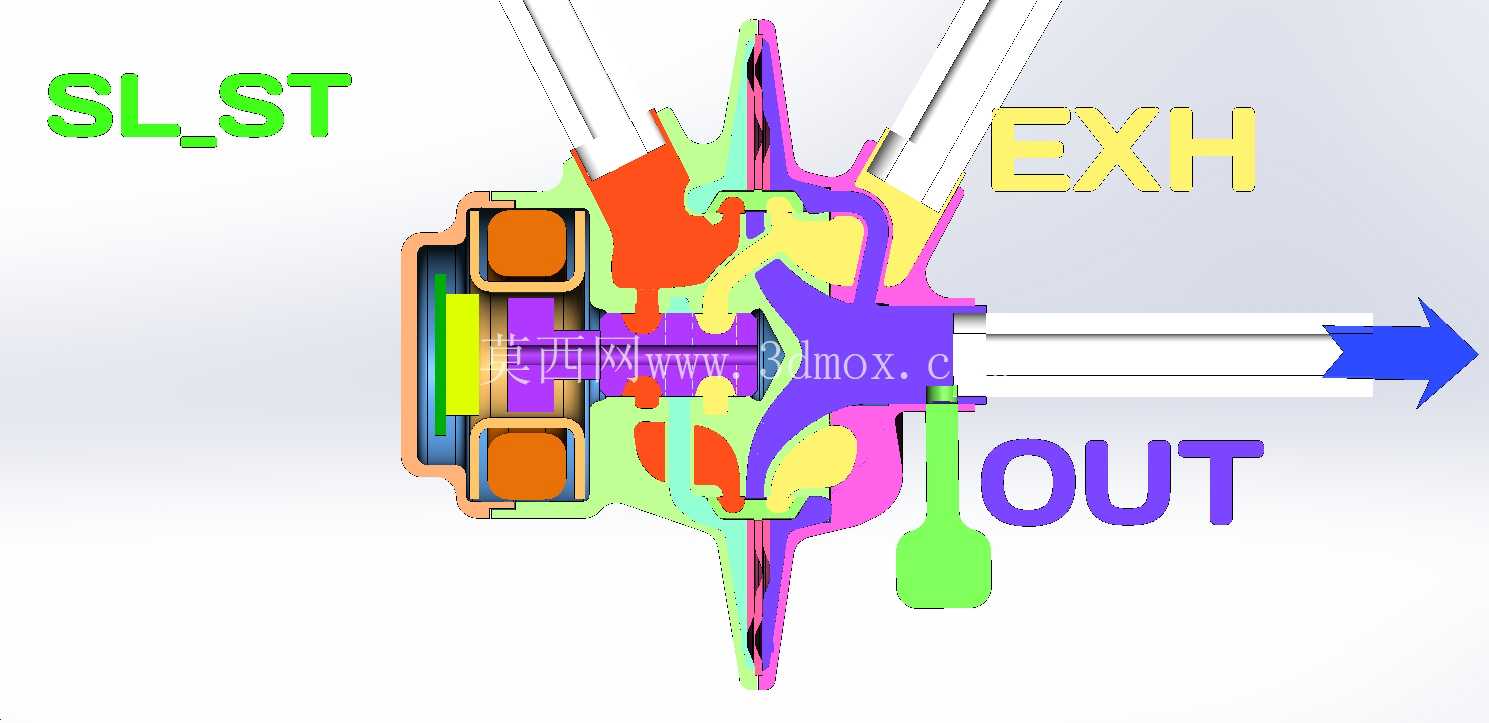

　　这款比例压力控制阀属于气动控制系统里的核心调控元件，在气动伺服回路、工业自动化生产线的气路调压工位、小型气动动力单元的压力输出端都有广泛适配场景，区别于传统通断式气阀，它可以根据输入控制信号的变化线性调整输出气压值，实现气路压力的连续可控调节，避免通断阀频繁切换带来的压力冲击与管路振动问题。从结构剖面来看，阀体采用集成式流道布局，进气端、排气端、输出端的流道走向经过圆弧过渡处理，减少高压气体流经阀腔时的局部压损，阀体内的阀芯组件采用同轴度极高的装配设计，先导腔与主阀芯的压力反馈通道直接连通，当输出端压力出现波动时，反馈气路可以在毫秒级将压力变化传递到先导膜片侧，推动阀芯做微量位移调整，快速稳定输出压力，不会出现传统调压阀的压力过冲或者滞后问题。

　　设计阶段首先考虑的是安装边界的适配性，阀体的安装法兰采用通用气动元件的标准孔距布局，进出气接口的轴线保持同一水平高度，不需要额外加装转接弯头就可以直接接入水平布置的气路管路，整体径向尺寸控制在紧凑范围内，在密集排布的阀岛安装场景下，相邻阀件之间不会出现干涉问题，轴向的安装预留空间只需要满足阀芯行程的极限位置即可，不需要额外预留过大的操作维护空间。阀芯的密封结构采用软硬结合的密封形式，金属阀芯的导向面做了高精度研磨处理，配合低摩擦系数的密封件，既保证高压工况下的密封可靠性，又降低阀芯往复运动时的摩擦阻力，避免小信号调节时出现的阀芯卡滞、响应迟滞问题。

　　阀腔内部的流道截面经过反复迭代计算，不同开度下的气体流量特性曲线保持线性区间占比超过70%，在常用的工作压力区间内，输出压力和控制信号的线性度偏差控制在极小范围内，能够满足精密气动执行机构的压力控制需求，比如小型气动伺服摆台、精密气动夹持机构的供气压力调控，都可以通过这款阀件实现稳定的压力输出。在实际工况适配中，这款阀件可以适配干燥或者含微量油雾的压缩空气介质，阀体内的所有金属零部件都做了防腐镀层处理，长期在潮湿的工业车间环境下使用也不会出现锈蚀卡滞问题，排气端的流道做了消音结构的预留设计，直接加装标准消音器就可以降低排气时的气流噪音，不需要额外改造排气接口。先导腔的膜片采用耐疲劳的柔性复合材料，能够承受长期高频次的压力交变载荷，不会因为频繁的压力调整出现膜片破裂或者弹性衰减问题，主阀芯的复位弹簧采用等节距的精密弹簧，弹簧刚度经过精准匹配，保证阀芯在全行程范围内的受力均匀，不会出现某一段行程调节灵敏度突变的问题。从装配逻辑来看，整个阀件采用模块化的分层装配结构，从进气端的端盖、阀芯组件、先导模块到排气端的端盖，都可以通过标准紧固件逐层拆解，后期维护更换易损件时不需要将整个阀体从管路上完全拆下，只需要拆解对应侧的端盖就可以更换密封件或者弹簧组件，大幅降低现场维护的时间成本。

　　流道的各个转角位置都做了圆滑过渡处理，避免气体在阀腔内形成紊流，降低气流通过时的啸叫噪音，同时也减少了气体中携带的微小杂质在流道转角处堆积的概率，配合进气端的小型过滤片，就可以有效避免杂质进入阀芯配合面造成的密封失效问题。在压力控制精度方面，这款阀件的输出压力重复精度可以满足大部分工业气动场景的使用要求，当输入气压在允许范围内波动时，阀件的输出压力波动量控制在极小范围内，不会因为气源压力的小幅波动影响下游执行机构的工作稳定性，对于需要恒定气压输出的工位，比如气动测量装置、精密气动压装单元的供气回路，这款阀件可以提供稳定可靠的压力输出，不需要额外加装精密减压阀做二级调压。
