航天燃油系统剪切式自密封耦合接头结构

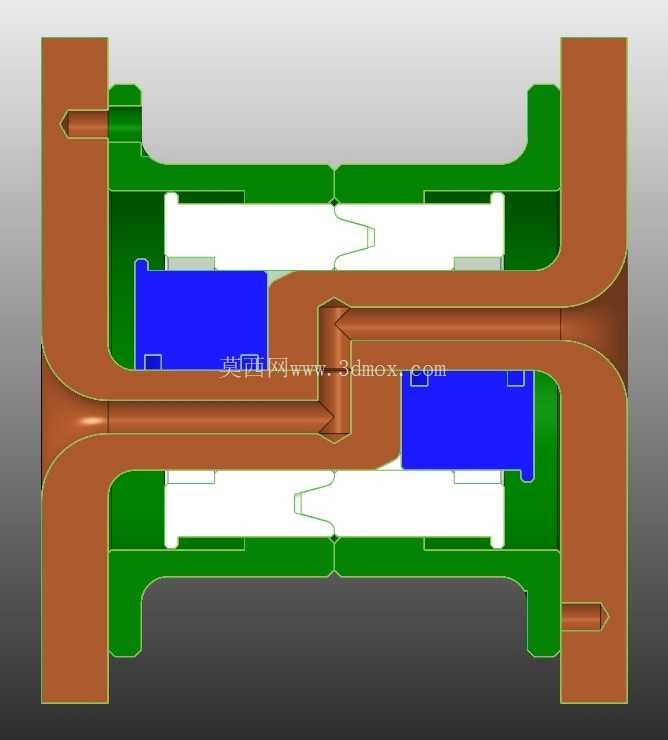

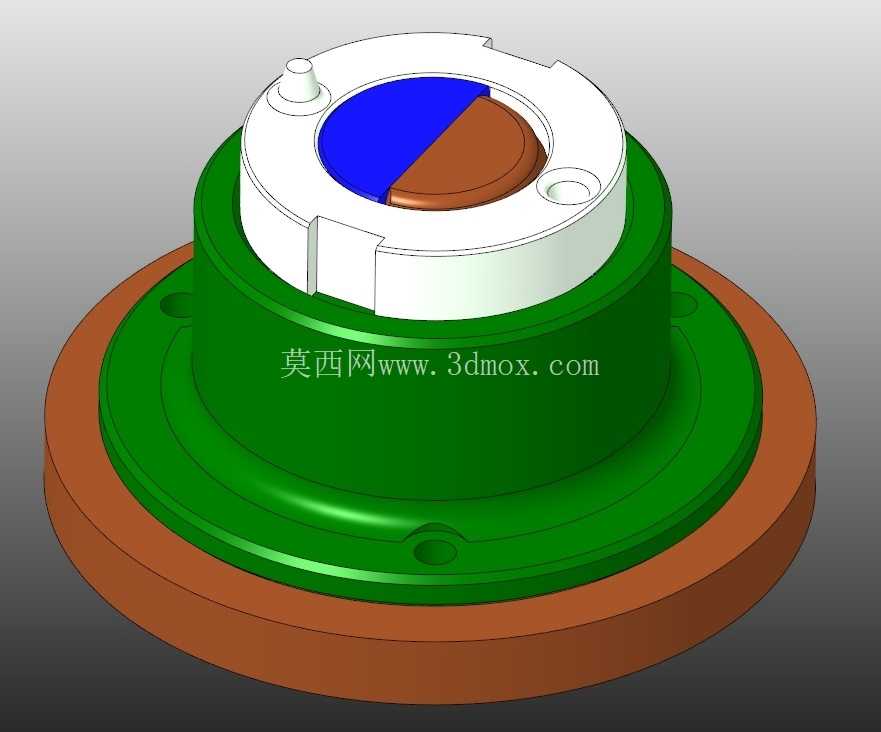

　　该结构针对航天推进剂加注、机载燃油系统管路断开场景设计，核心解决常规管路接头分离时残留液泄漏的痛点——在实际发射场加注作业、飞行器应急分离工况中，管路接头断开瞬间，接头内部残留的低温燃油、推进剂如果无密封阻断，会直接泄漏到外部环境，不仅造成推进剂损耗，低温介质接触空气还会快速汽化形成易燃易爆混合气，同时低温特性会冻伤周边操作人员、侵蚀周边线缆与结构件，存在极大的安全隐患。从结构剖面能看到，整个耦合接头采用对称式双流道布局，棕褐色的主体外壳为高强度金属切削加工件，承担管路连接的结构强度支撑，内部绿色部分为密封支撑骨架，蓝色部件为剪切式密封阀芯，白色结构为流体导流与阀芯定位组件。

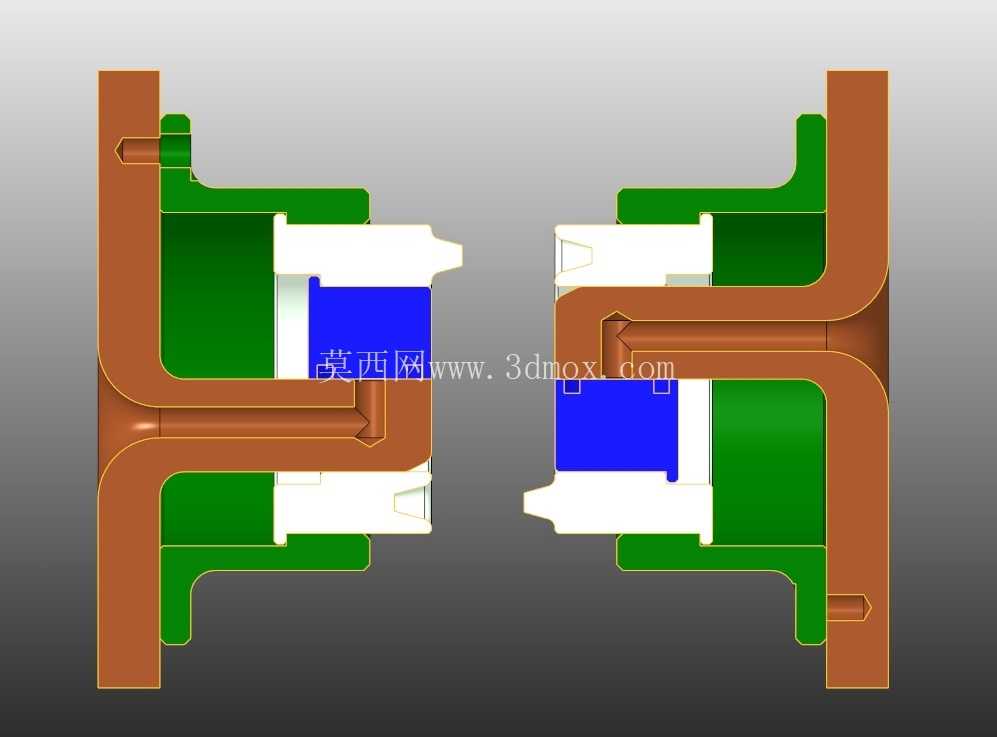

　　设计思路上摒弃了传统接头靠密封圈轴向挤压密封的逻辑，采用径向剪切截断流道的方案：当接头处于连接状态时，两侧阀芯互相顶开，内部流道完全贯通，燃油可以顺着双流道平稳流动，流道内壁做了顺滑过渡处理，尽可能降低流体沿程阻力，减少低温燃油输送过程中的压降损失，适配大流量加注的工况需求；当接头受到轴向分离力触发断开动作时，两侧的蓝色阀芯会在内部弹性元件（当前模型未体现弹簧结构）的驱动下快速径向复位，像剪刀一样截断中间的连通流道，同时阀芯端面与绿色密封骨架紧密贴合，把接头内部残留的液体完全封闭在各自侧的腔体内，从根源上避免断开瞬间的液体泄漏。

　　从安装边界来看，接头整体采用同轴嵌套式结构，两端接口与外部管路采用法兰式对接，安装时需要保证两侧接头的同轴度误差控制在0.05mm以内，避免对接时阀芯卡滞导致密封失效；接头的径向尺寸适配常规航天燃油输送管路的通径要求，轴向安装长度预留了足够的分离行程空间，不会因为安装空间不足导致分离动作卡阻。加工层面，阀芯与密封骨架的配合面需要经过高精度线切割加工，配合面的形位公差控制在微米级，表面粗糙度达到Ra0.8以下，保证剪切动作顺滑无卡滞，同时长期使用后不会因为配合面磨损出现密封失效的问题；主体外壳采用高强度不锈钢材质，能够耐受低温燃油的腐蚀，同时承受管路输送过程中的压力波动，在1.5倍额定工作压力下不会出现结构变形。

　　在实际应用中，这类剪切式耦合接头不仅可以用在航天发射场的地面加注管路，还可以适配飞行器空中加油、深海潜器液压管路断开、危化品输送管路应急脱离等场景，相比传统的自封接头，其剪切密封的结构响应速度更快，断开过程的泄漏量可以控制在微升级别，完全满足高危流体输送的零泄漏要求。设计过程中需要重点校核阀芯复位弹簧的弹力参数，既要保证接头连接状态下阀芯能够被完全顶开，不会出现流道通径减小导致的流阻增大，又要保证断开瞬间阀芯能够快速复位，在流道完全分离前完成密封动作；同时双流道的设计可以实现燃油的供回油一体化输送，减少管路布置的空间占用，在航天设备寸土寸金的安装空间内，这种集成化的结构设计能够有效降低管路系统的整体重量，提升飞行器的有效载荷占比。另外，接头内部的流道拐角处都做了圆角过渡处理，避免低温燃油流动过程中出现涡流区，减少流致振动对接头结构的疲劳损伤，延长产品的使用寿命；密封副的材质选用耐低温的氟橡胶材料，能够在超低温工况下保持足够的弹性，不会因为低温脆化导致密封失效。
