小型集成式流体控制阀组结构设计

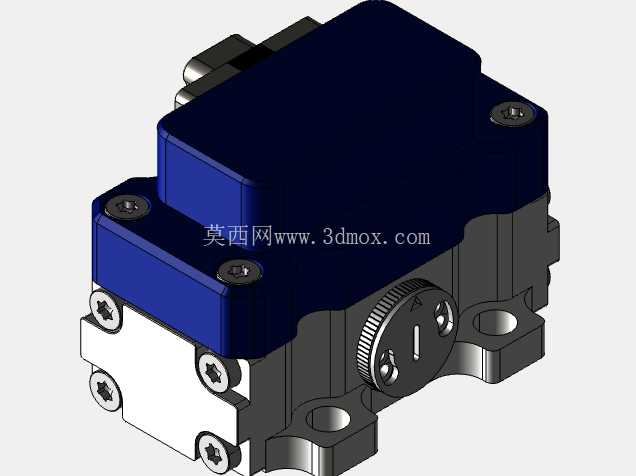

　　基体侧面预留的两个通孔为安装固定孔，孔位公差按照H7级精度设计，可配合M4内六角圆柱头螺钉完成阀组在安装基板上的固定，安装面平面度要求控制在0.02mm以内，保证安装后阀块与基板之间无额外应力，避免长期使用后阀块变形导致内部流道密封失效。中层为阀芯安装腔，外露的带刻度调节旋钮是流量调节部件，旋钮周向加工有细密的滚花纹理，方便操作人员徒手完成流量微调，旋钮表面的刻度线每格对应0.1圈的调节量，可实现回路流量的线性微调，调节机构带有自锁结构，调节到位后不会因为设备运行的振动导致开度偏移。这款集成式阀组的设计初衷，是解决小型流体回路中分立元件排布零散、管路连接点多导致的泄漏风险高、占用安装空间大的痛点，常见于小型液压动力单元、实验室精密气路控制、小型医疗流体输送设备、台式自动化点胶设备的流体控制回路中。从结构布局来看，整体采用叠层式阀块设计，下层为带安装固定孔的流体通路基体，基体上加工有纵横交错的内部流道，替代了传统分立阀之间的外接管路，既减少了接头数量降低泄漏概率，也大幅压缩了阀组整体的安装占用空间。

　　上层为电磁驱动模块的封装壳体，深蓝色的壳体采用工程塑料注塑成型，既对内部的电磁线圈、驱动衔铁起到防护作用，也能实现电磁部分与流体通路部分的物理隔离，避免流体渗漏到电气部分引发短路故障，壳体通过四颗内六角螺钉与中层阀块紧固，结合面处设置有O型密封圈槽，安装时配合丁腈橡胶O型圈即可实现IP65级别的防护，可适配有少量切削液、粉尘的工业安装环境。在设计建模过程中，首先根据目标回路的额定流量、工作压力参数确定内部流道的通径，流道转角处全部采用圆角过渡，避免直角流道导致的流体压损增大、流道冲蚀问题，同时流道与阀块外壁的最小壁厚按照1.5倍工作压力的安全系数计算，保证额定1MPa工作压力下阀块无变形、无渗漏。

　　所有螺钉安装孔的位置都做了沉头设计，保证螺钉安装后头部不突出于阀组表面，避免安装时与周边其他部件产生干涉。外露的金属部件全部采用不锈钢材质加工，可适配常规的液压油、压缩空气、中性水等多种工作介质，也能适应常规工业环境下的防腐蚀要求。这款阀组的整体外形尺寸控制在长62mm、宽40mm、高45mm的范围内，相比同参数下采用分立阀搭建的回路，安装空间占用减少60%以上，管路连接点减少80%，非常适合对安装空间有严格限制的小型设备使用。建模过程中对所有配合面都做了公差标注，比如阀芯与阀腔的配合采用H7/g6的间隙配合，既保证阀芯动作灵活无卡滞，也能保证配合面的密封性能，避免内部窜流。

　　调节旋钮的限位结构做了专门设计，旋钮旋转范围为0到270度，对应阀口从全闭到全开的状态，避免操作人员过度旋转导致阀芯顶死或者密封件损坏。安装孔的位置尺寸与市面上主流的同规格小型电磁阀安装孔位兼容，可直接替换现有设备上的老旧阀件，无需对设备安装基板做二次加工，降低设备改造成本。在流道设计时，还专门做了流道的流体仿真验证，保证额定流量下各个通路的压损控制在0.02MPa以内，不会因为流道结构问题导致回路压力不足，同时避免流道内出现涡流区，减少流体冲刷带来的噪音和部件损耗。
