带前置罐体的分段式超高速膨胀隧道结构

　　这套带前置承压罐体的分段式长直膨胀隧道结构，主要面向高速流体膨胀实验、特种材料气相沉积处理、低压高速流场模拟这类工程场景，在材料性能测试、特种粉体加工、航空航天基础流体验证环节都有实际应用空间。从结构功能来看，前端的立式承压罐体承担来流稳压、介质预存的作用，罐体顶部设置的提手结构方便日常开盖检修、清理内部残留介质，侧部的接口可对接进气、进液或者送料管路，罐体底部通过法兰结构和后续的长直隧道段密封连接，避免高压工况下出现介质泄漏。

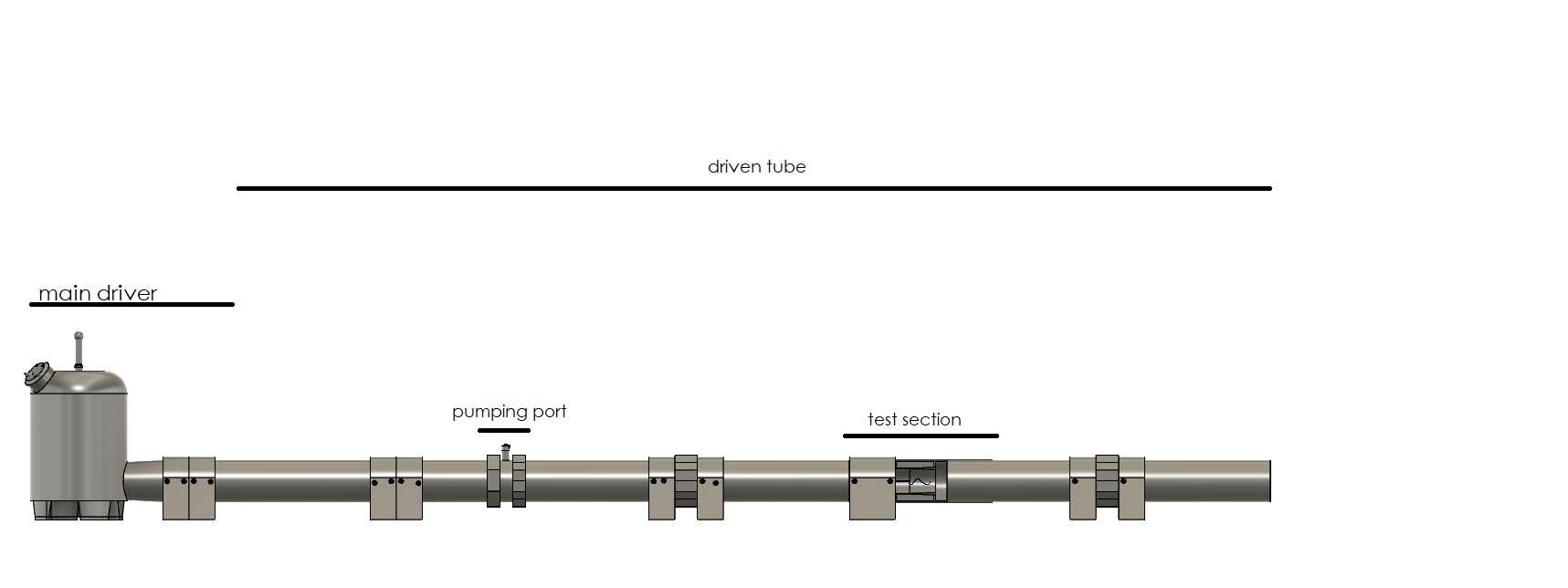

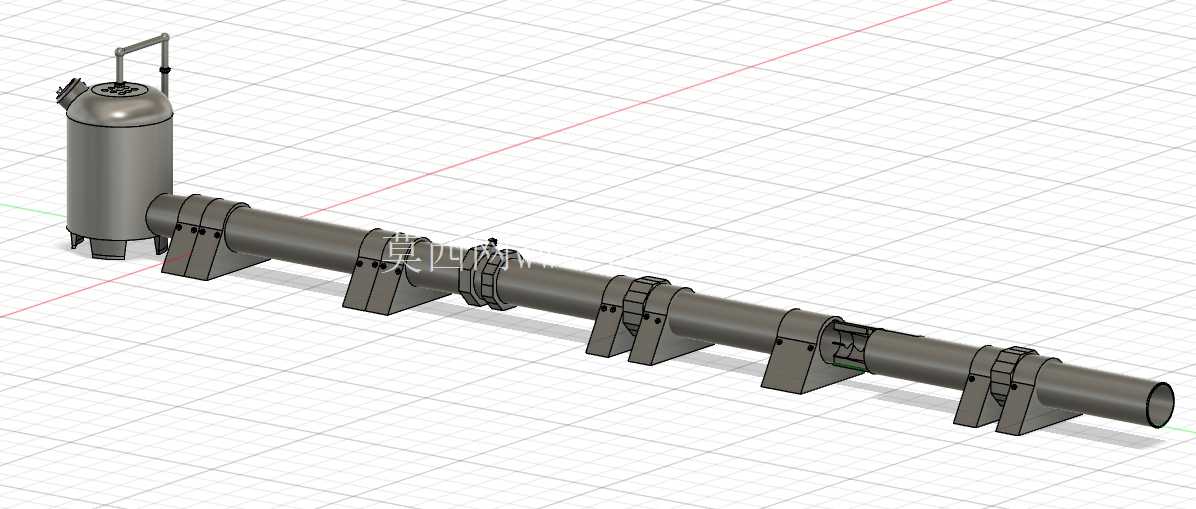

　　长直隧道段采用分段法兰拼接的设计思路，每一段隧道管体都配置独立的鞍式支撑座，这种设计一方面解决了长管道加工难度大、运输不便的问题，另一方面可以根据实际实验或者生产需求，灵活增减管段长度、调整内部功能模块的安装位置，比如在不同管段加装测温、测压传感器，或者设置介质注入、采样接口，适配不同的工艺参数要求。支撑座采用下宽上窄的鞍式结构，底部预留安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制安装平台上，支撑座和管体接触的位置做了圆弧贴合处理，增大接触面积分散管体重量，避免长期使用后管体出现局部变形，相邻支撑座的间距经过受力核算，保证满压工况下管体的挠度在允许范围内，不会因为管体下垂影响法兰密封性能或者内部流场的均匀性。

　　隧道末端采用敞口带法兰的结构，可对接后续的介质回收装置、测试舱或者排气处理单元，法兰上的螺栓孔做了等距分布设计，适配通用规格的密封垫片和对接管件，降低现场安装的适配难度。从设计逻辑上看，整套结构没有采用一体化的长管加罐体设计，核心是考虑到不同应用场景下的参数差异，比如做低压空气膨胀实验时可以缩短管段长度，做高温蒸汽膨胀处理时可以在管段外部加装伴热夹套模块，分段式的结构让每个模块都能独立做防腐、耐温处理，不需要对整套设备做统一的表面处理，降低加工成本的同时也方便后期局部损坏后的更换维护。

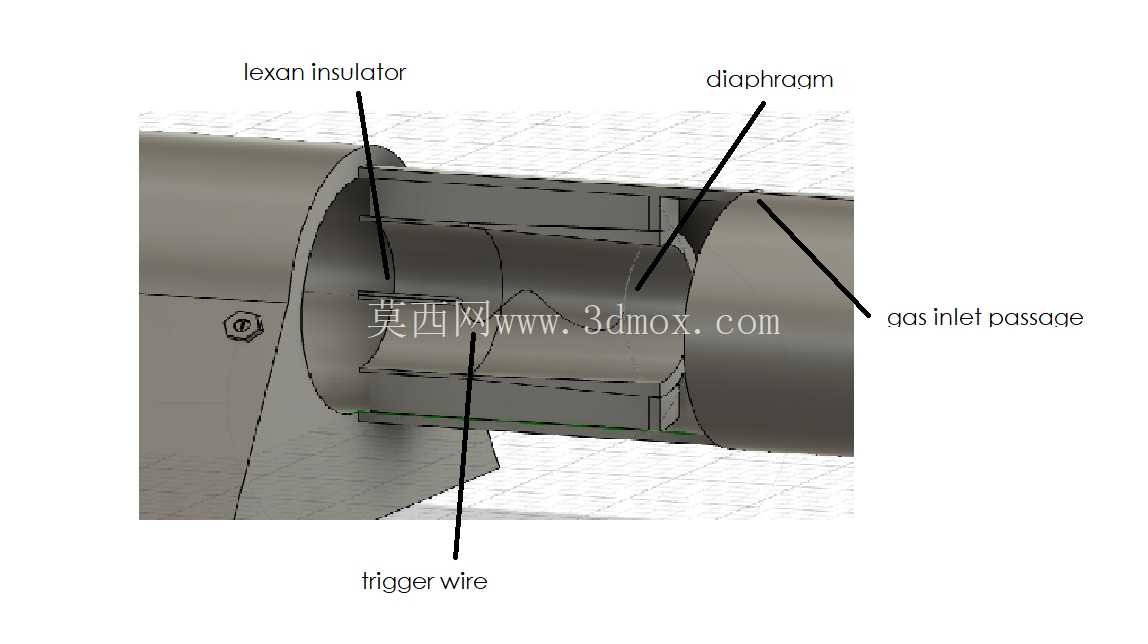

　　安装边界方面，整套设备沿长度方向的安装预留空间需要在管体总长度基础上，前端预留罐体操作空间，方便人员开启罐体顶盖、连接前端管路，末端预留对接设备的安装空间，两侧预留至少半米的检修通道，方便紧固法兰螺栓、检查支撑座固定情况；高度方向上，支撑座的高度可根据现场对接设备的标高做小幅调整，保证整套流道的水平度，避免因为倾斜导致内部介质流动出现偏流，影响实验或者生产的参数准确性。管体之间的法兰连接采用凹凸面密封结构，相比平法兰密封结构，在高速带压介质流动的工况下密封可靠性更高，能承受更高的工作压力，减少日常运维中密封垫片更换的频率。罐体和第一段管体连接的位置做了变径过渡设计，避免介质从罐体进入管体时因为通径突变产生强烈的涡流，既可以降低流阻，也能减少涡流带来的管道振动，提升整套设备运行的稳定性。每个支撑座和管体之间没有采用完全焊死的固定方式，而是预留了微小的轴向滑动余量，适配设备运行时因为温度变化产生的热胀冷缩，避免温度应力导致管体变形或者法兰密封失效。
