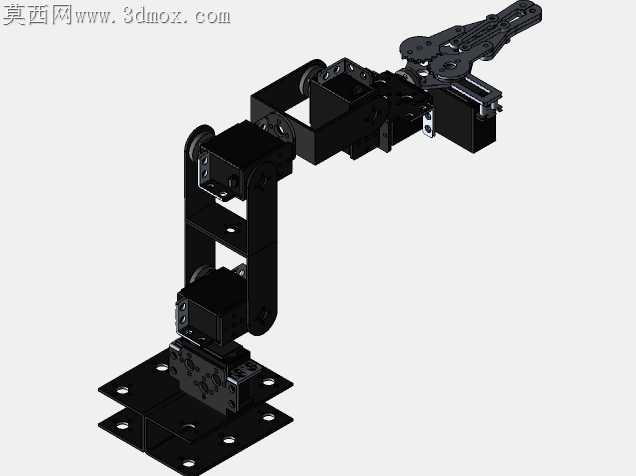

五自由度桌面级教学机械臂结构设计

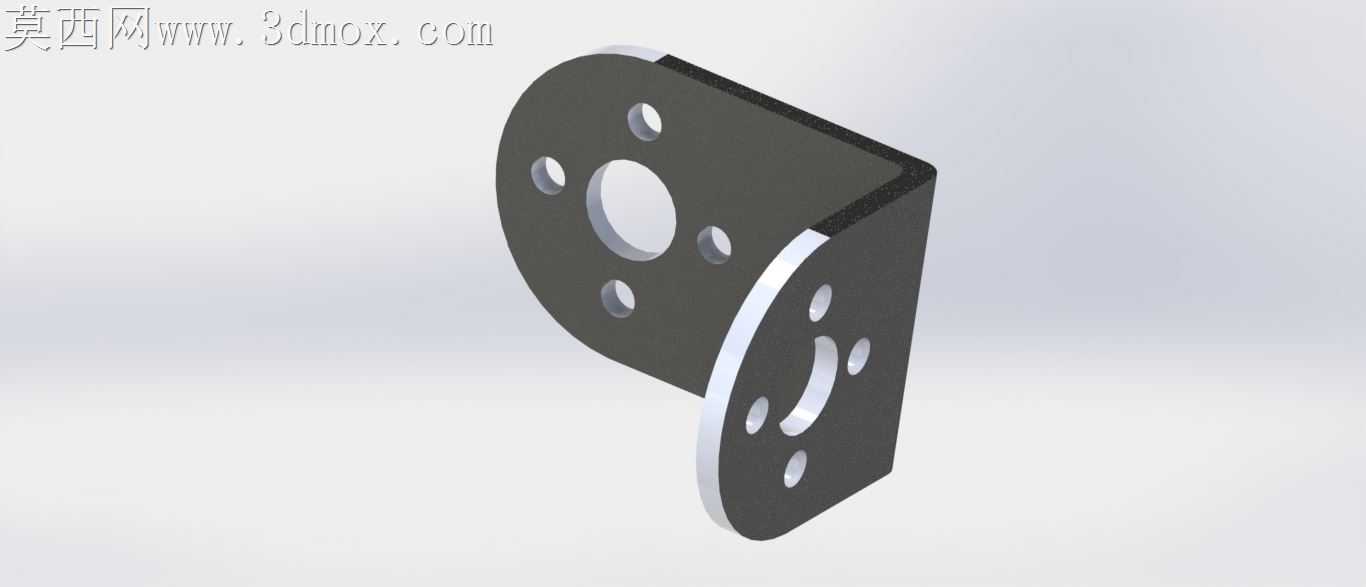

做这个五自由度机械臂的建模时，最先敲定的是桌面实训场景的适配逻辑，毕竟要给教学和小型创客项目用，底座尺寸直接卡了常用铝型材基板的安装孔位，连控制板的固定位都提前在底座安装板上留好了沉孔，不用后期再额外打孔改件。关节部分一开始想做全内置走线，后来算转动角度的时候发现大臂俯仰到极限位置时，线缆会和关节侧壁剐蹭，干脆把走线槽改到了臂体外侧的凹槽里，既不影响外观，后期换线维护也不用拆整个臂体，省了不少装配麻烦。

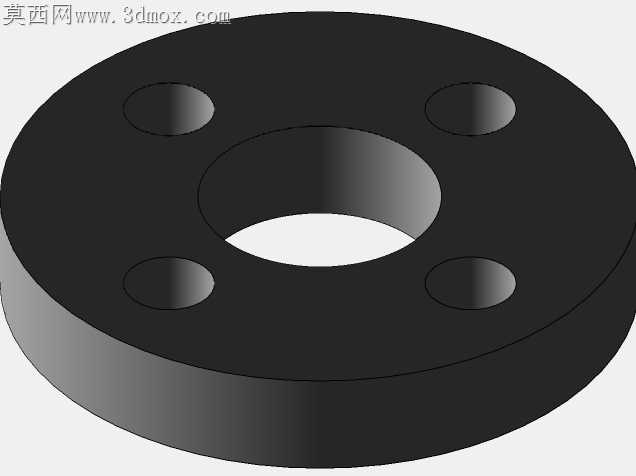

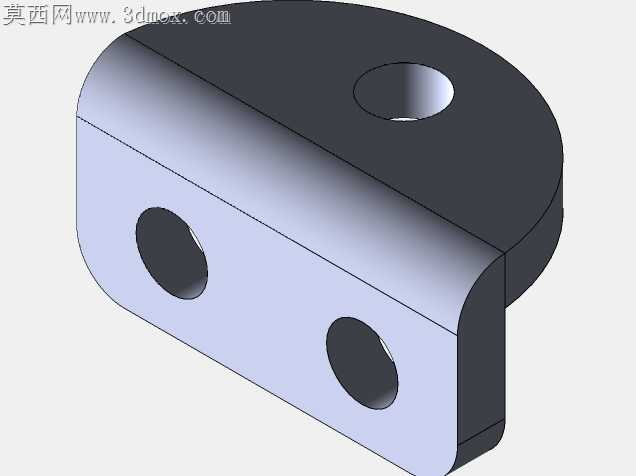

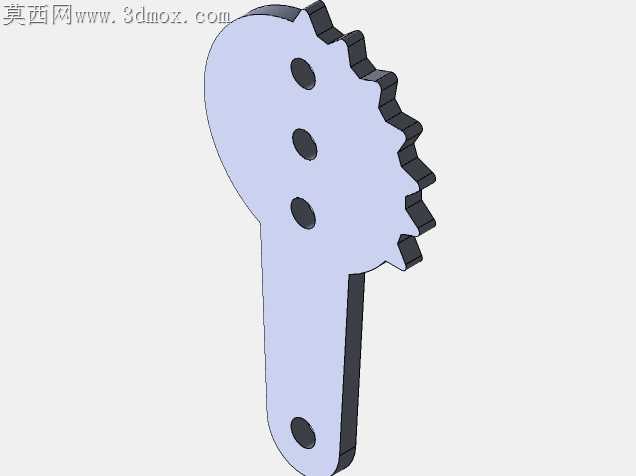

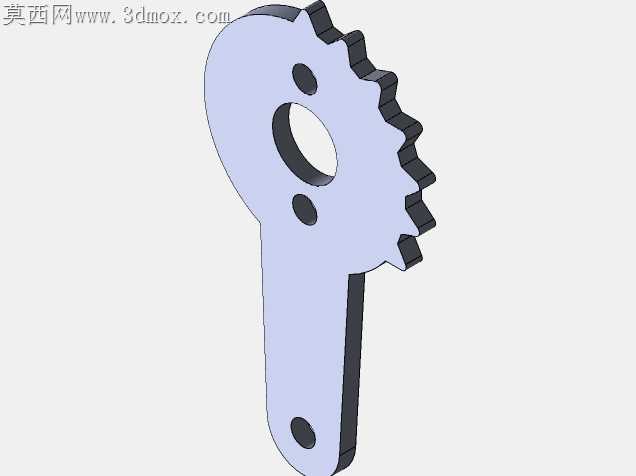

臂身的结构件一开始画的是等厚板材，做干涉检查的时候发现小臂抬到最高位置时，和大臂的连接座会有1.2mm的碰撞，没直接加限位块凑数，而是把大臂连接座的倒角从C2改成了C5，顺带把小臂对应位置的凸台削薄了0.8mm，既保留了全角度转动的行程，也没额外增加零件数量。末端夹爪的安装法兰特意做了通用快换接口，槽位尺寸卡了常用小型舵机夹爪和气动吸盘的安装孔，换执行端的时候不用重新改连接法兰，直接拧螺丝就能固定。

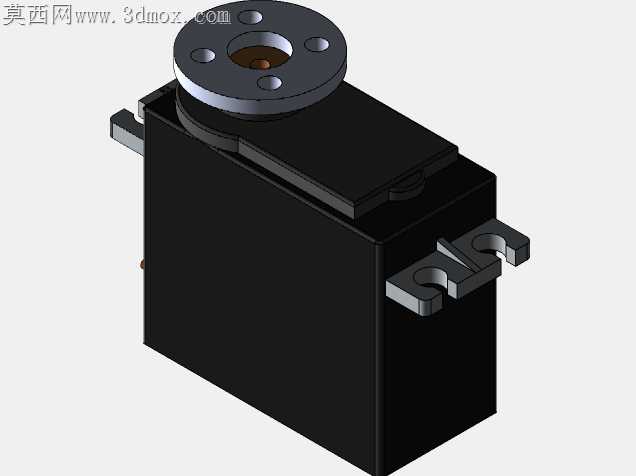

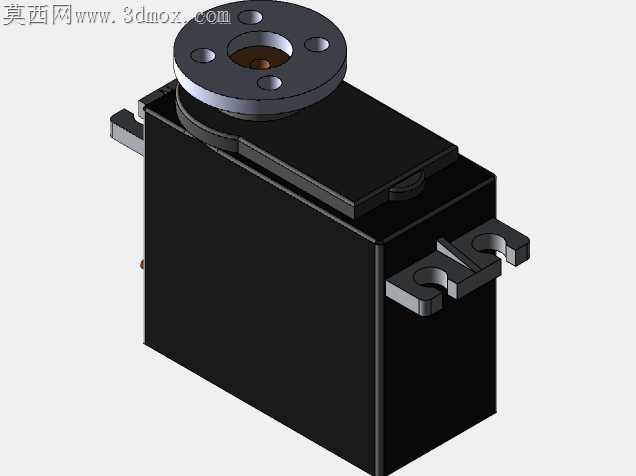

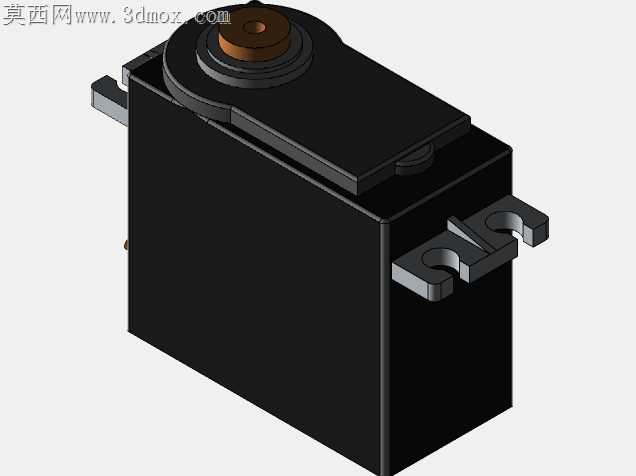

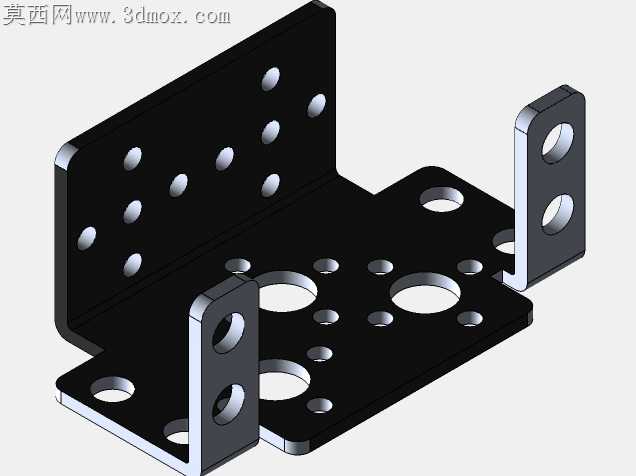

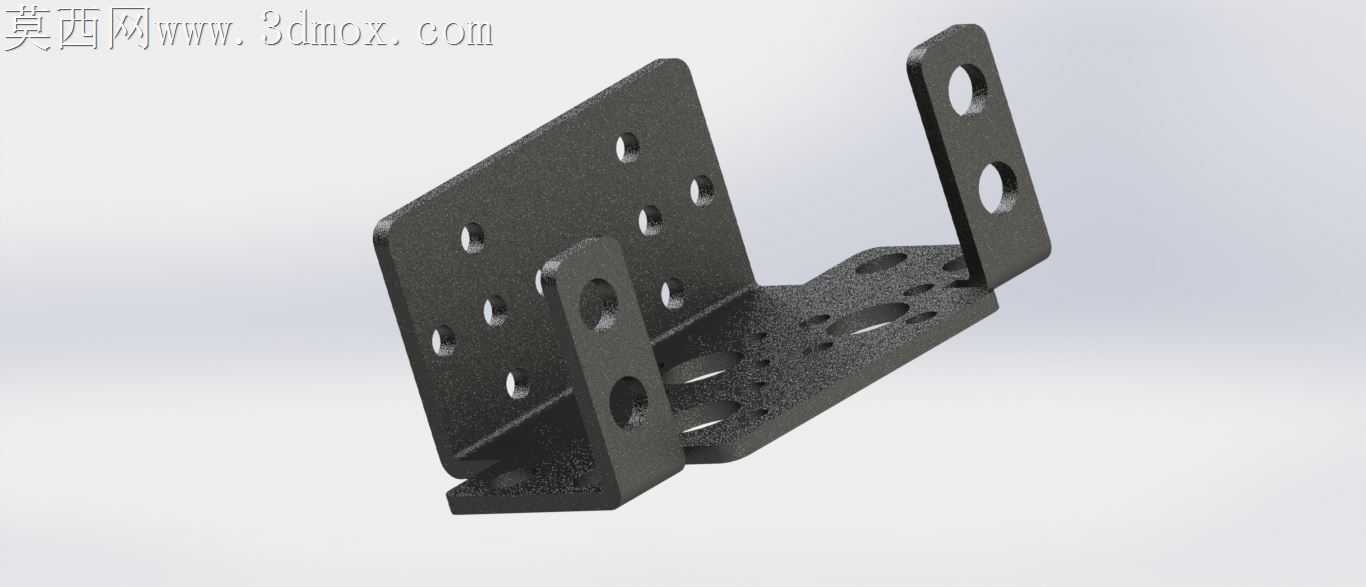

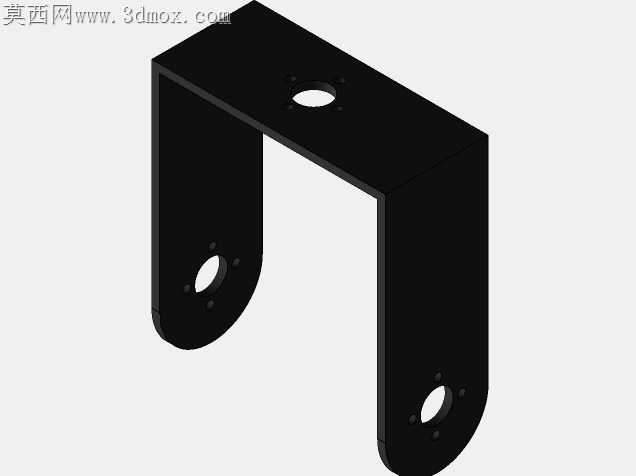

曲面部分没做多余的流线造型，所有臂体的边角都倒了R3的圆角，一是3D打印的时候不用打支撑，省材料还能避免支撑面的毛刺，二是教学场景里学生调试的时候不会被锐边刮到。关节处的舵机安装位做了0.2mm的公差预留，压入舵机的时候不会太松旷，也不用硬敲损伤舵机外壳。底座上的控制板安装区特意留了接线的避让空间，驱动板、降压模块的固定柱高度都算好了接线端子的插拔空间，插杜邦线的时候不用把整个板子拆下来。

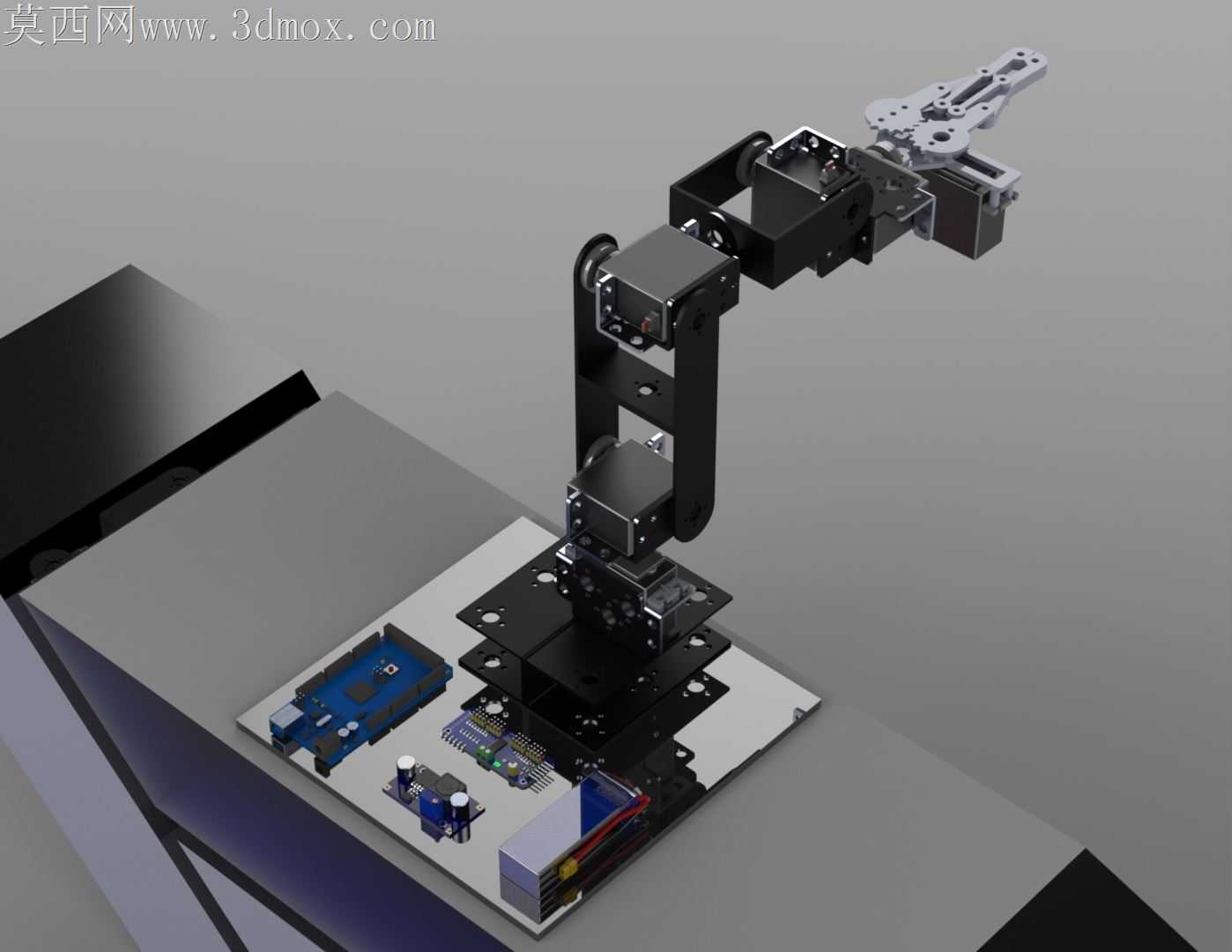

材质调试的时候，臂体结构件给了哑光黑色阳极氧化铝的质感，底座基板用了拉丝银的铝材质感，控制板上的电容、接口都按实物的颜色做了区分，渲染的时候特意打了侧光，把关节处的装配缝隙和安装孔位都照清楚，方便看结构的配合关系。转动副的配合间隙都留了0.1mm，实际装配的时候不会卡滞，也不会因为间隙太大出现臂体下垂的问题。

整个模型没做冗余的装饰结构，所有的凸台、凹槽都是为了安装走线或者避让干涉，拿来做实训教学的时候，学生能直接看清每个关节的传动逻辑，拆成单个零件也能直接用来出加工图做实物，不管是做课程设计还是小型搬运演示的原型都能用，甚至直接改改舵机型号就能升级成更大负载的版本，拓展性也留足了。
