基于Gough Stewart平台的仿生机械椎骨结构

项目分类:工业机器人 发布时间:2020-06-30 ID:117868
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构
  • 基于Gough Stewart平台的仿生机械椎骨结构

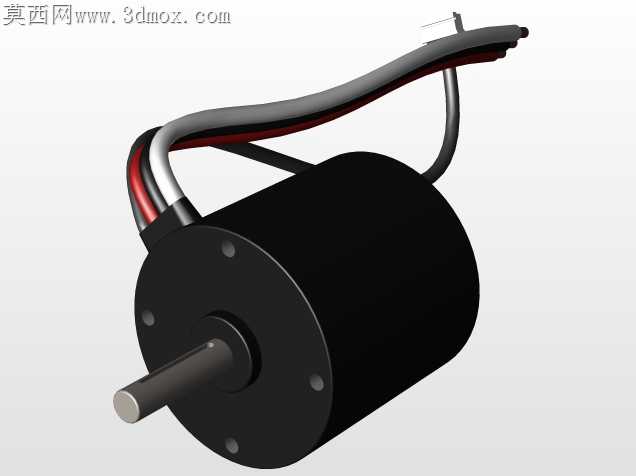

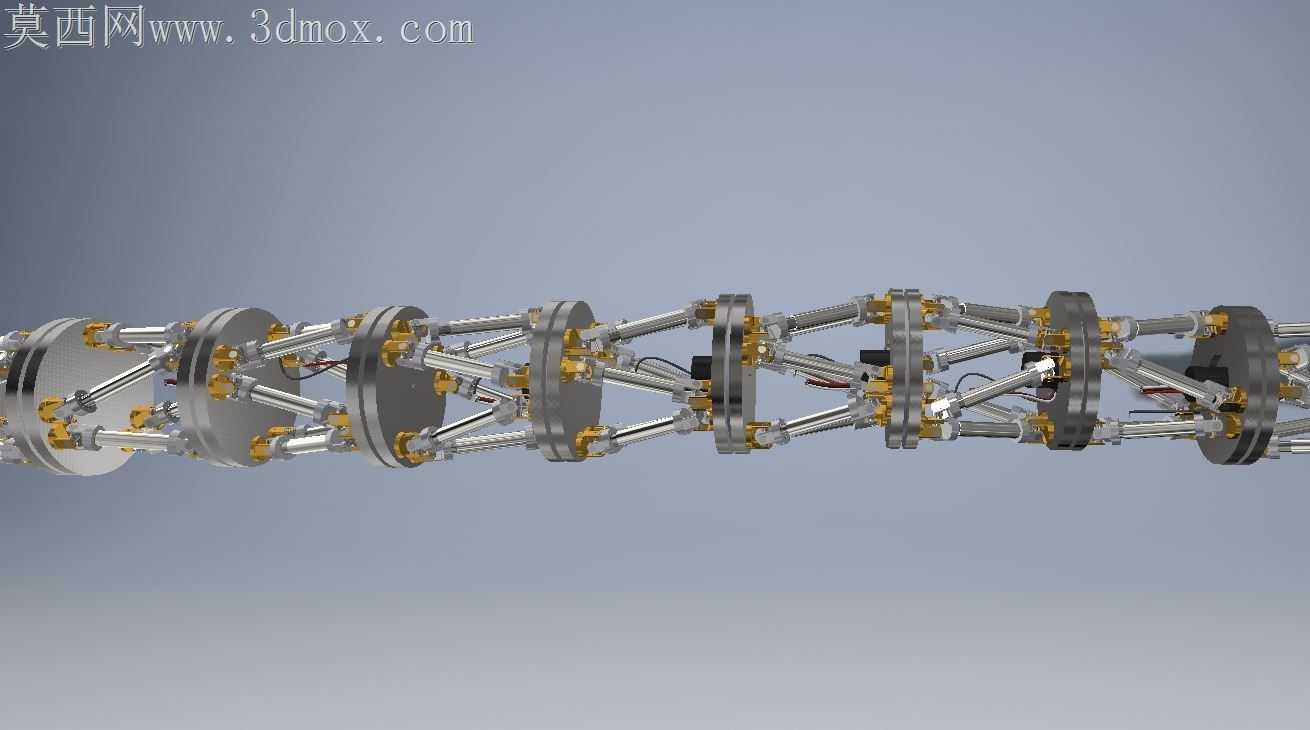

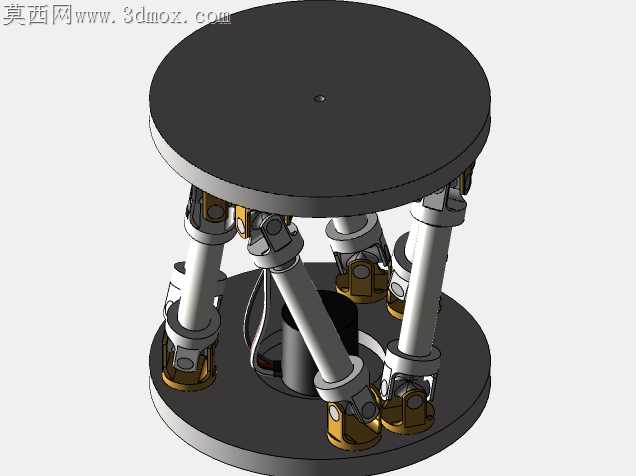

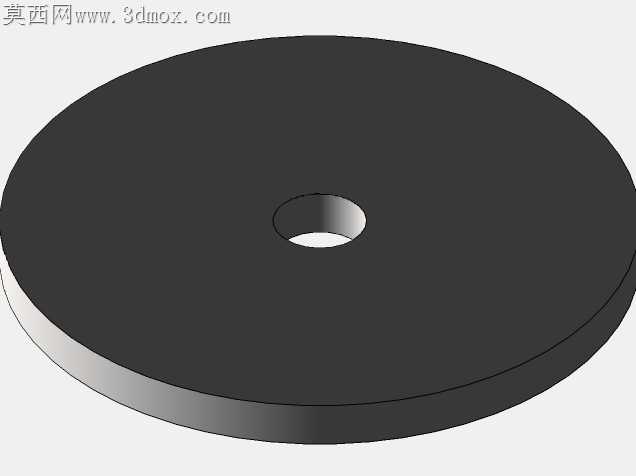

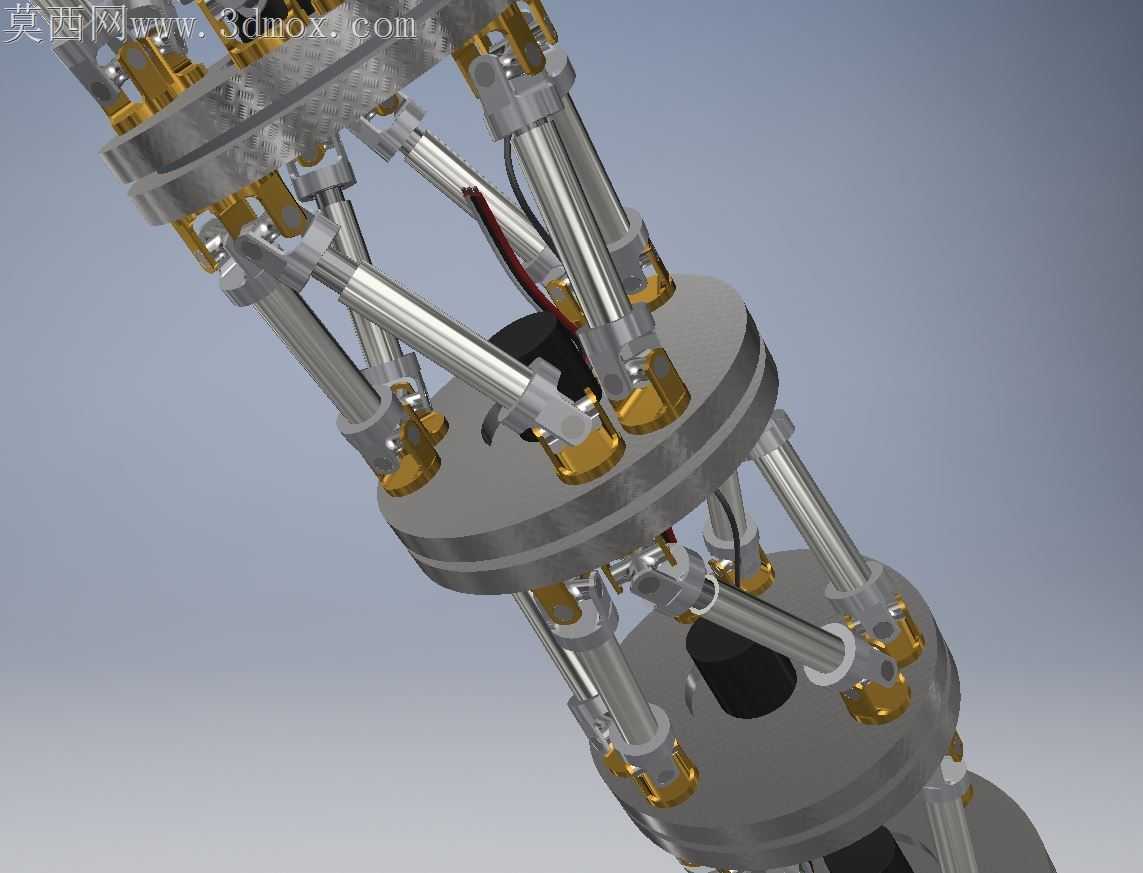

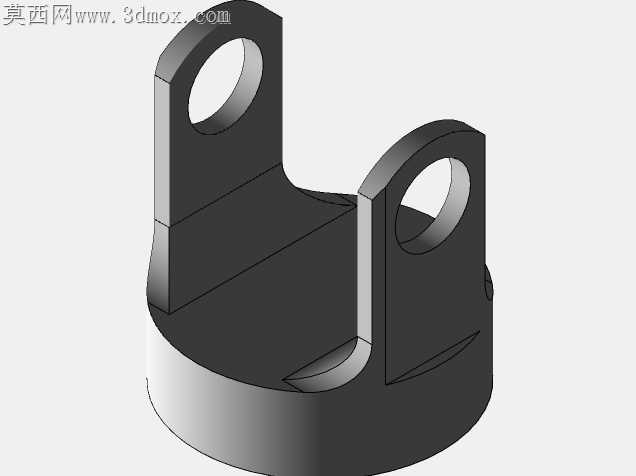

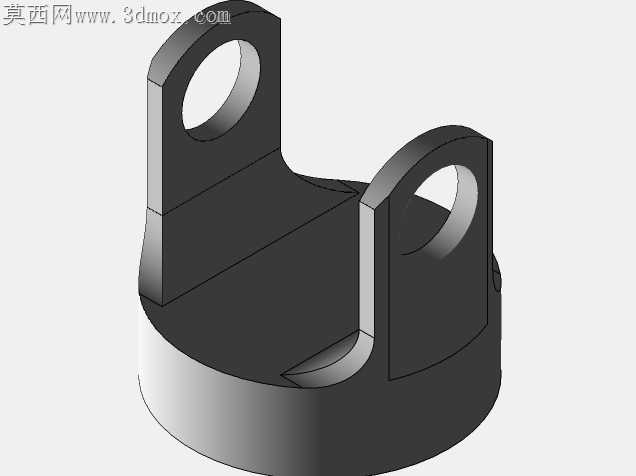

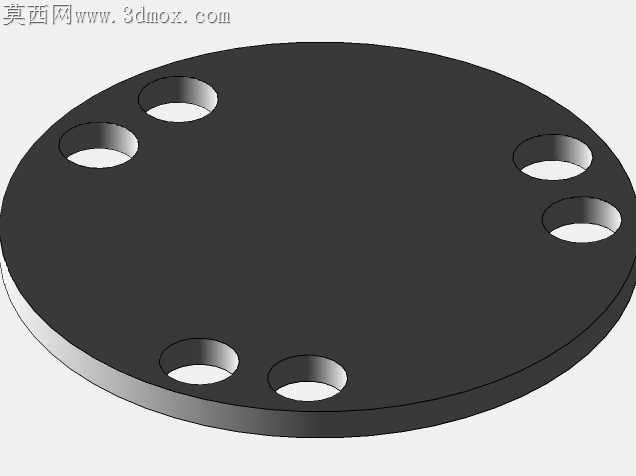

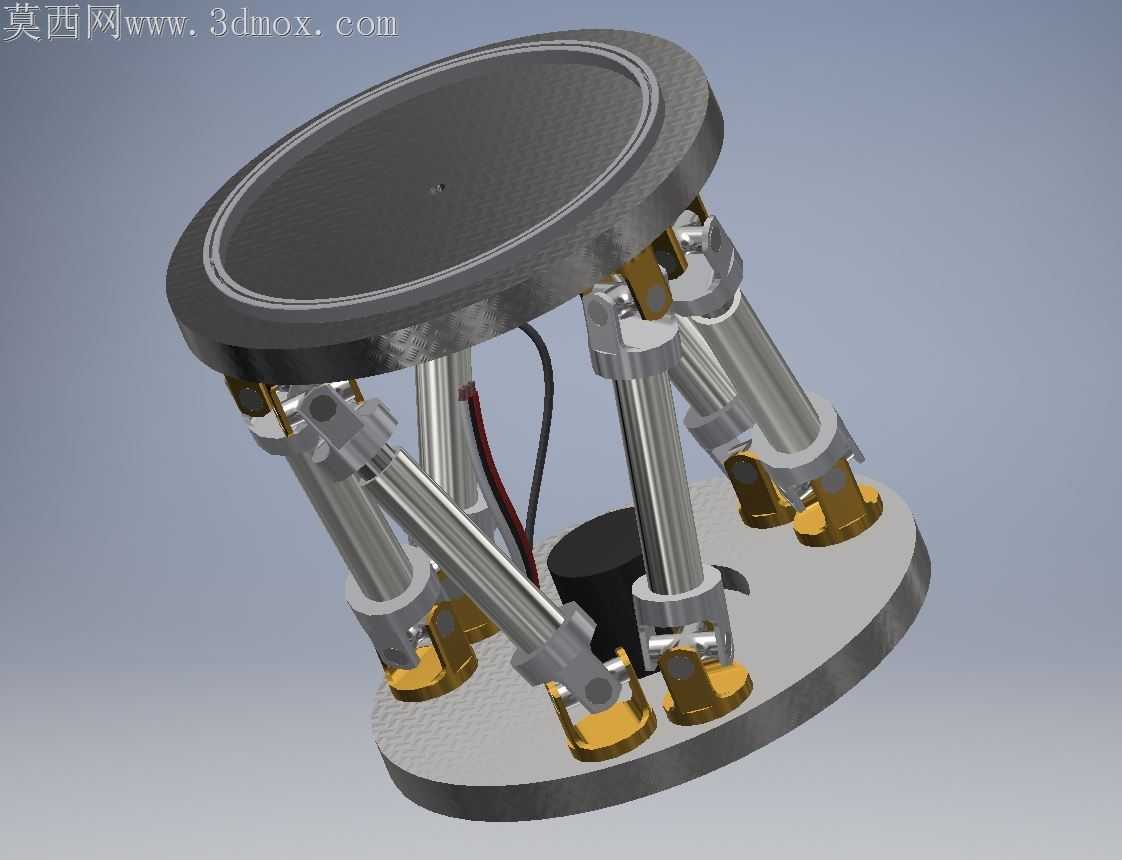

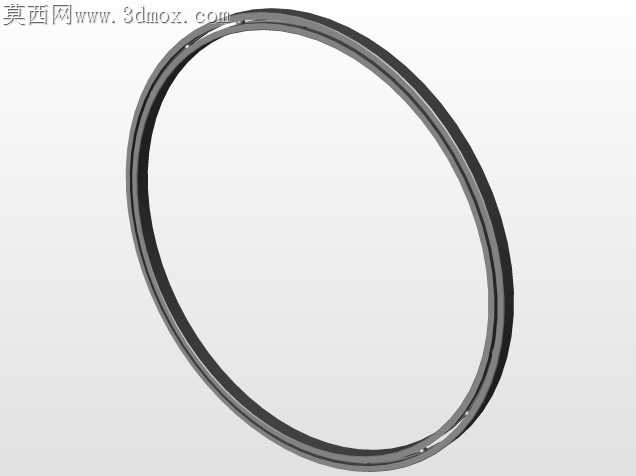

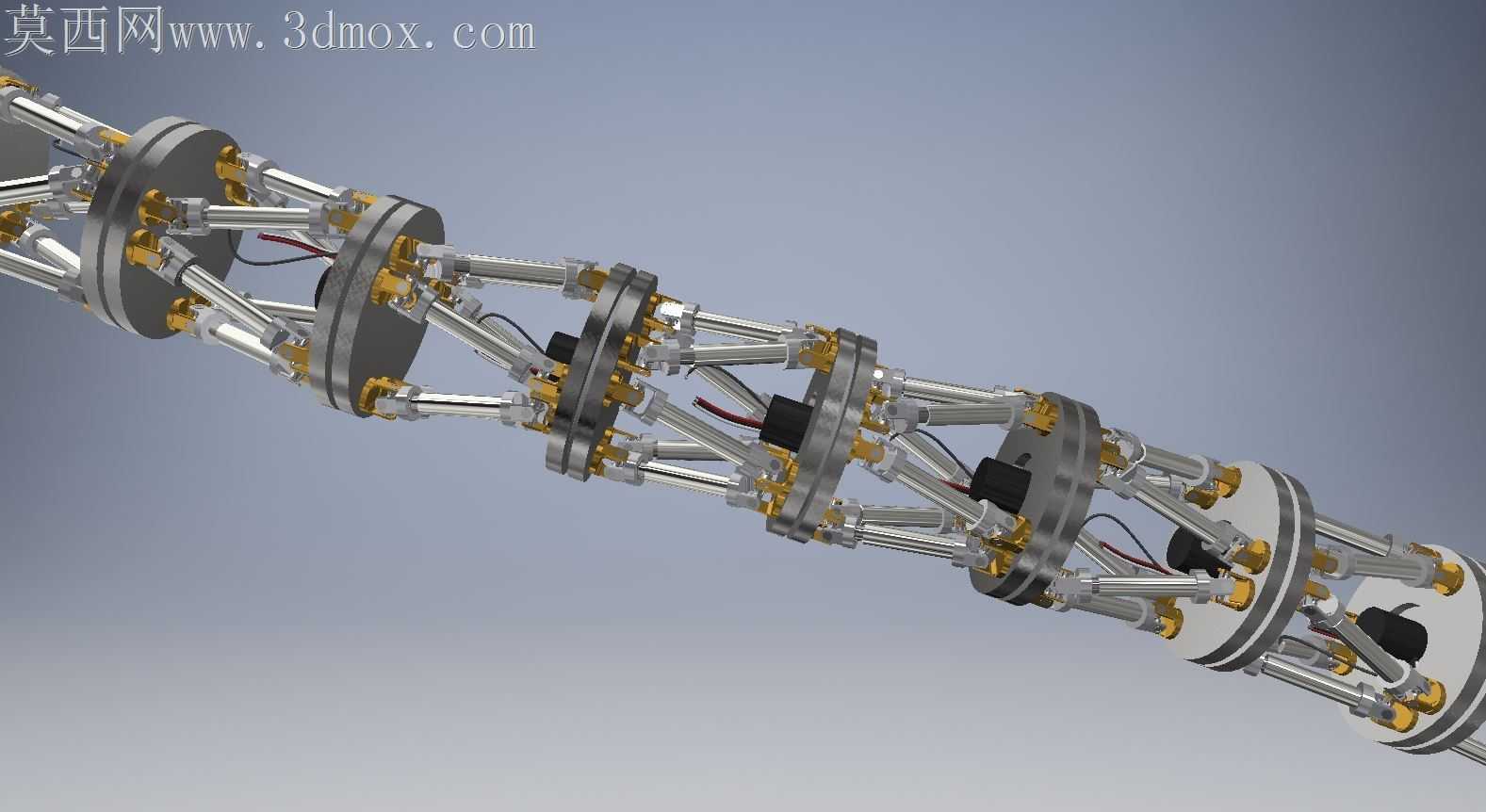

做这个机械椎骨的建模时,我最先锚定的是人体脊柱的运动自由度需求——单节椎骨需要同时实现屈伸、侧摆、轴向微旋转,普通串联铰接结构要么自由度不够,要么负载下容易出现窜动间隙,索性直接把6轴Gough Stewart并联平台的逻辑拆成单节椎单元,再做串接适配。最开始画单节平台的铰座时,我试过把万向铰直接贴在端盘平面上,串接三节之后发现相邻单元的作动筒会在大角度侧摆时发生硬干涉,后来把上下端盘的铰点做了15度的周向错位排布,每节的六个作动筒安装位顺着椎骨串接方向做螺旋偏移,刚好给相邻节的筒身留出了摆动避让空间,哪怕单节做到25度侧倾,筒身之间也留了0.8mm的安全间隙。选薄壁滚珠轴承做铰接副的时候,我特意把轴承的安装沉孔做在了端盘内侧,没有凸出于盘体表面,一来串接时端面贴合更紧密,不会因为凸台产生附加弯矩,二来也能给走线留出盘体中心的通孔空间——毕竟多节串接后,每节的作动器控制线都要顺着中心腔走,凸台会挤占走线空间还容易磨破线皮。曲面处理上没做多余的装饰弧面,端盘外圆只倒了R2的工艺圆角,既避免装配时割手,也不会因为曲面太复杂增加CNC加工的走刀次数,作动筒的外筒直接用标准圆柱面,和端盘铰座的配合面做了H7/g6的间隙配合,装配时不用额外修配就能顺畅转动。装配逻辑上我特意给每节的铰点做了分组标记,六个作动筒按长度差0.1mm的梯度做分组,靠近固定端的三节用刚性稍高的作动筒,靠近活动端的三节用行程稍大的型号,串接时每装完一节就手动掰动测试活动范围,避免某一节的铰座装反导致运动卡滞。材质调试的时候,端盘选了哑光银灰色的金属质感,粗糙度调到1.6,模拟铝合金阳极氧化的效果,作动筒杆身用亮面镀铬质感,和深色的铰座压块形成材质对比,打光时特意用了侧方柔光,把每节并联杆的结构层次照出来,不会因为杆系太密显得结构杂乱。最开始担心多节串接后整体刚度不够,后来把单节平台的铰点分布圆直径从最初的40mm调到48mm,同等作动推力下整体抗扭刚度提升了近40%,完全能模拟人体脊柱从颈段到腰段的不同运动幅度,不管是做医疗康复辅具的原型验证,还是做仿生机器人的躯干结构,这个串接式并联椎骨的结构都能直接适配调整,不用重新推翻基础结构。
