龙门式装卸笛卡尔坐标机械手设计

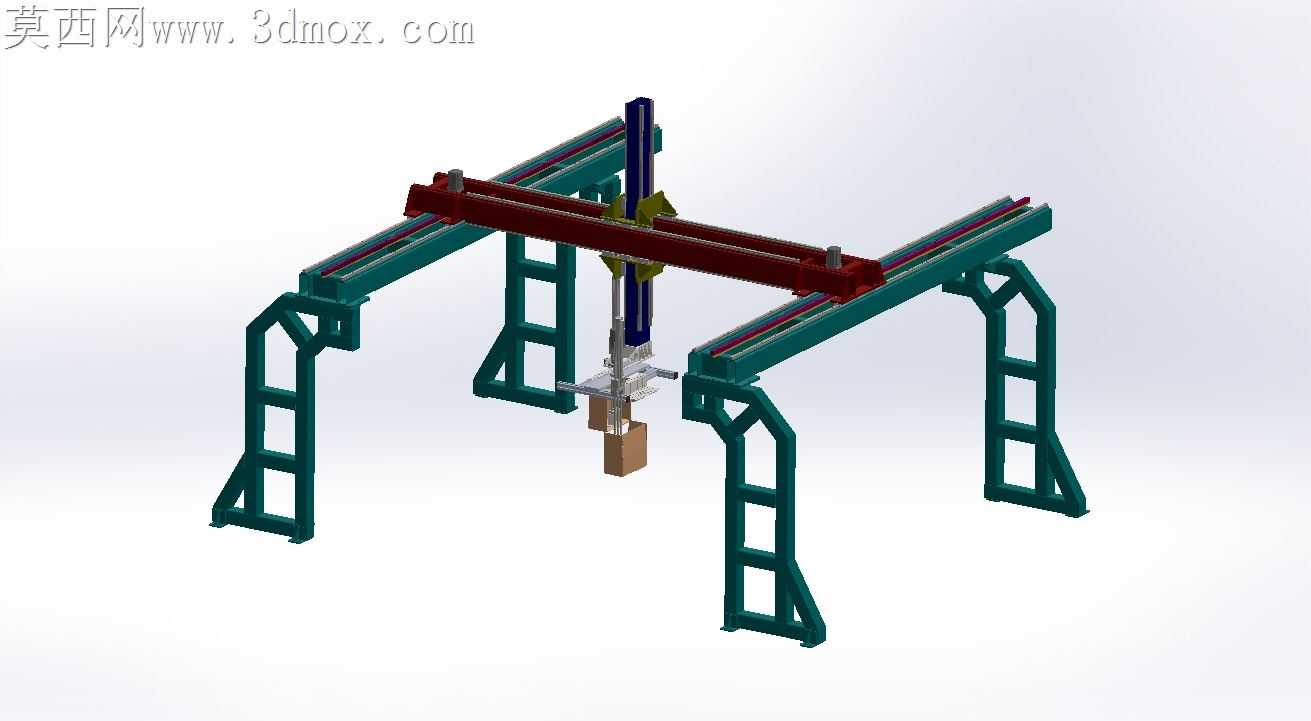

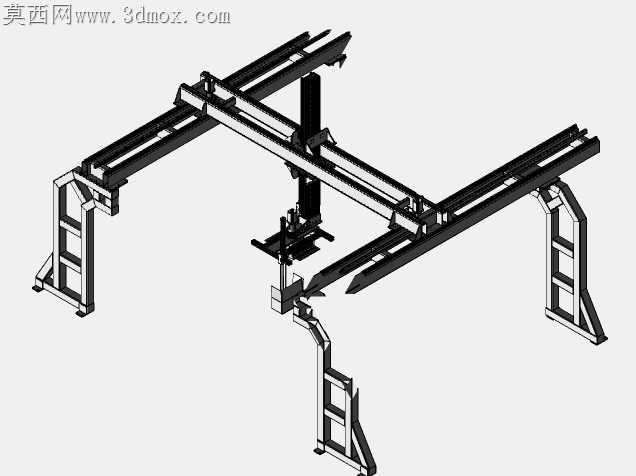

做这个桁架式装卸机械手的时候，最先敲定的是X轴双梁的支撑结构，毕竟要带着Z轴滑座跨距移动，单梁的话负载上去很容易出现下挠变形，两根平行的重型导轨梁搭在门式支架上，支架特意做了斜撑加强的框型结构，底部向外扩的支脚能把整机的重心压在支撑范围内，就算Z轴伸到最低位置抓着重物移动，也不会出现侧翻的隐患。横梁上的滑动座没有做多余的镂空，毕竟要承载Y轴横移模组和整个Z轴升降组件的重量，太厚会增加移动惯量，太薄又扛不住启停的冲击，反复调整壁厚之后，把滑动座和导轨配合的安装面做了加厚处理，非配合面做了均匀的减薄挖槽，既保证安装精度不会因为受力变形，又把移动部分的重量压到了驱动电机能轻松带动的范围。Z轴的导向柱选了圆柱形直线导轨搭配方形滑座，相比方形导轨在垂直方向的受力更均匀，末端的夹爪安装座特意留了通用安装孔位，不管是夹纸箱、码垛袋还是抓带定位孔的工件，都能直接换对应的末端执行器，不用重新改Z轴下端的连接结构。装配的时候特意把导轨的配合公差留了合理的间隙，X轴两根导轨的平行度反复校准，要是平行度差个零点几毫米，滑座移动的时候就会出现卡顿，时间长了还会磨损导轨精度。Y轴的横移模组架在X轴滑座上，安装面做了精铣处理，保证和X轴移动方向的垂直度，不然Z轴上下移动的时候会出现偏摆，抓料的时候对不准位置。材质渲染的时候，支撑框架选了深绿的喷塑金属质感，横梁用了深红的烤漆效果，导轨部分做了亮面金属的镀铬质感，夹爪接触工件的部分加了一点橡胶材质的哑光质感，光影调试的时候特意把主光源打在斜上方，把导轨的金属反光和框架的厚重质感衬出来，不会显得整个模型轻飘飘的。这个结构最实用的地方就是三个轴都是直线运动，控制逻辑比多关节机器人简单很多，定位精度也稳，不管是生产线边的工件转运，还是仓库里的托盘装卸，都能适配，而且龙门式的结构不占地面的操作空间，下方可以直接过输送线或者放料架，空间利用率比落地关节机器人高不少。
