IR M3GB2815D型DC-DC电源转换模块结构设计

在工业控制板卡、车载电子设备、通讯基站供电单元、航空航天机载设备的供电链路设计中，DC-DC转换模块是实现不同电压域电能转换、隔离防护的核心无源加有源集成器件，本次建模还原的IR M3GB2815D模块，属于宽压输入隔离型DC-DC转换器件，主要承担前端母线电压到后端负载侧工作电压的转换、电气隔离、纹波抑制功能，可在输入电压存在一定波动的工况下，输出稳定的直流电压，为后端的MCU、传感器、通讯芯片等敏感器件提供干净、稳定的供电来源。

从实际应用场景来看，这类灌封式DC-DC模块常被部署在空间紧凑、环境温湿度变化大、存在振动冲击的设备内部，比如工业伺服驱动器的控制板供电回路、新能源车载BMS系统的隔离供电单元、野外部署的通讯采集终端供电模块，这类场景对器件的安装可靠性、散热能力、引脚抗疲劳性能都有明确要求，因此建模过程中完全还原了实物的结构特征：整体采用矩形金属灌封壳体，壳体表面做哑光导电氧化处理，既可以实现电磁屏蔽，减少模块自身开关噪声对外辐射，也能提升壳体的散热效率，将内部功率器件工作产生的热量通过壳体快速传导到安装面或者周边空气中。

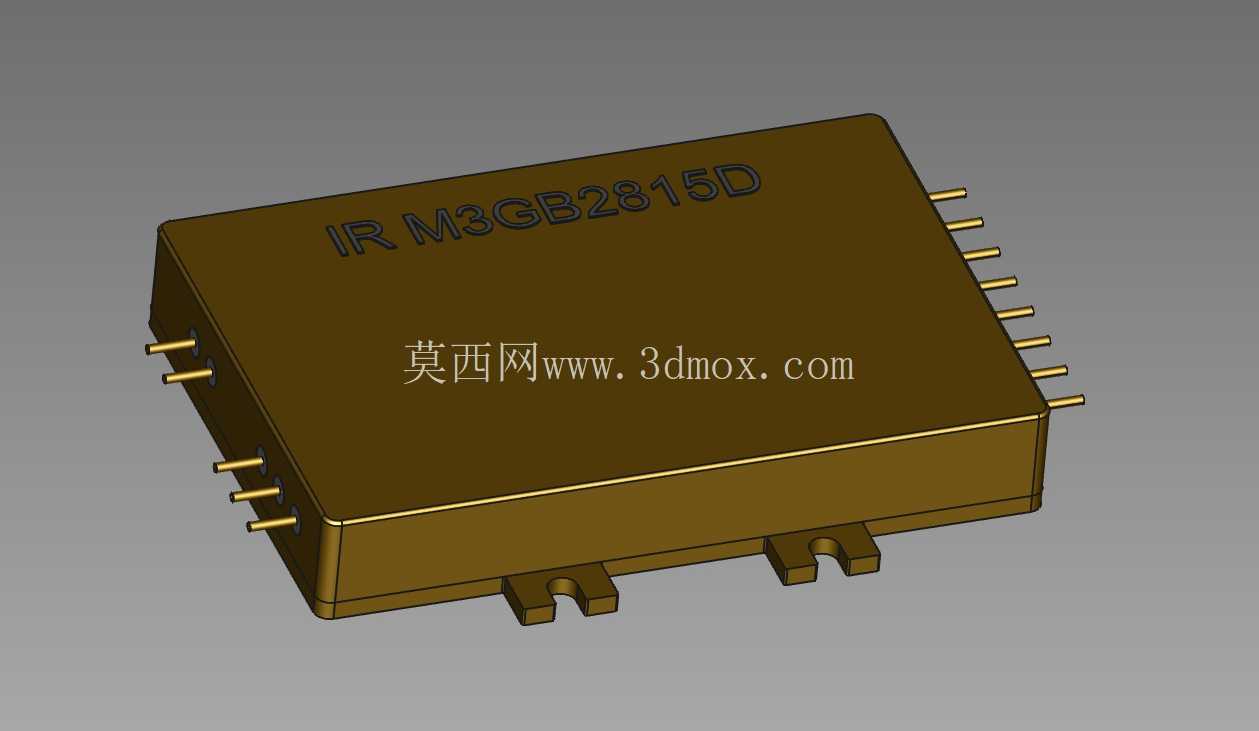

结构设计层面，模块两侧对称布置直插式镀金引脚，引脚间距严格按照行业通用的标准间距设计，可直接匹配对应规格的PCB焊盘封装，不需要额外做转接设计；引脚采用镀金工艺处理，既可以降低接触电阻，也能提升引脚的抗氧化能力，保证长期使用过程中焊接可靠性与接触稳定性。模块底部设计有两个带安装孔的固定凸耳，凸耳与壳体为一体化结构，安装时可通过M2规格的螺丝将模块直接固定在PCB板或者设备安装支架上，避免设备在振动工况下出现引脚脱焊、模块移位的问题，两个安装凸耳的中心距、孔径尺寸都严格匹配实物的安装边界，结构设计人员在做整机布局时，可以直接调用该模型完成安装间隙校验、干涉检查，不需要反复核对实物尺寸。

建模过程中对壳体表面的丝印标识也做了还原，清晰标注模块型号信息，方便生产装配过程中的物料核对、检修过程中的器件识别；壳体的边角做了小圆弧过渡处理，避免生产装配过程中尖锐边角划伤操作人员、损坏周边线材绝缘层。内部结构虽然属于灌封不可见部分，但从外部结构可以判断，壳体内部为功率变换电路、磁芯元件、滤波电容等器件，全部通过环氧树脂灌封填充，既可以提升内部器件的抗振动、抗冲击能力，也能起到防潮、防盐雾、防尘的作用，满足复杂工况下的长期使用要求。

从安装边界来看，该模块的整体高度、引脚伸出长度、凸耳安装位置都做了1:1还原，结构设计人员在进行PCB布局时，可以直接将该模型导入装配环境，校验模块与周边电容、散热器、结构件的间隙是否满足安规要求、装配操作空间要求，避免出现设计完成后器件干涉、无法装配的问题；对于热设计人员来说，该模型的壳体尺寸、安装接触面特征完整，可直接用于热仿真建模，评估不同工况下模块的温升情况，确定是否需要额外增加散热措施。

这类灌封式DC-DC模块相较于分立元件搭建的电源转换电路，具备集成度高、可靠性强、设计周期短的优势，设计人员只需要按照引脚定义完成外围电路设计，即可快速实现稳定的电源转换功能，不需要花费大量时间调试电源环路参数、EMC性能，可大幅缩短产品的开发周期。在进行三维建模时，重点还原了所有与装配、安装、干涉校验相关的结构特征，忽略了内部不可见的灌封结构细节，既保证模型的轻量化，也能完全满足结构设计、整机装配校验的使用需求，模型的所有外形尺寸、安装尺寸都与实物保持一致，可直接用于各类设备的三维布局设计、装配模拟、BOM表搭建工作。
