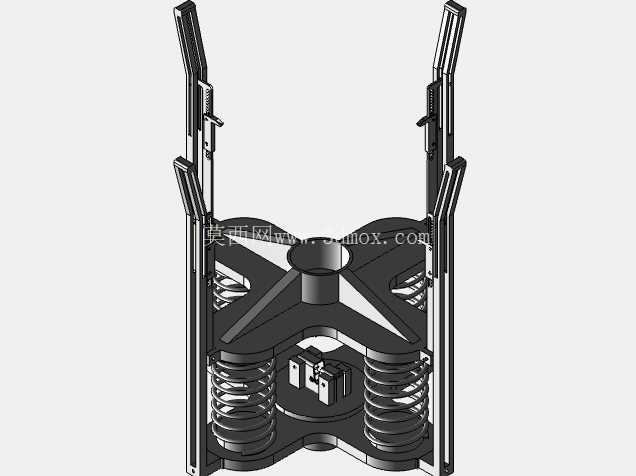

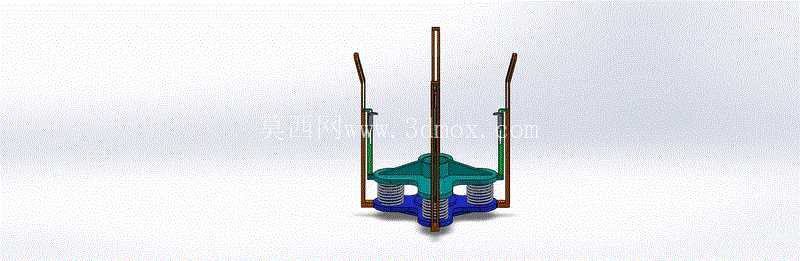

带可调夹具的双阶段弹簧加载机构

在自动化产线的工件定位、小型测试装置的触发执行场景里，这类带可调夹具的弹簧加载机构一直是兼顾成本与可靠性的优选方案，很多工程师在做小载荷快速释放类结构时，都会优先参考这类集成化设计的思路。从实际应用来看，这类机构不需要额外配置复杂的动力源，仅靠预压缩弹簧的储能就能完成两个阶段的动作输出，第一阶段依靠旋转闩锁的解锁动作释放预载弹簧的初始弹力，完成机构的初步弹出行程，第二阶段则由分布在机构周向的可调夹具完成对入口工件的牢固夹持，待动作到位后再完成全速释放，整个动作逻辑不需要复杂的电控程序配合，纯机械结构就能实现稳定的时序动作，非常适合用在对可靠性要求高、维护频次低的工位上。

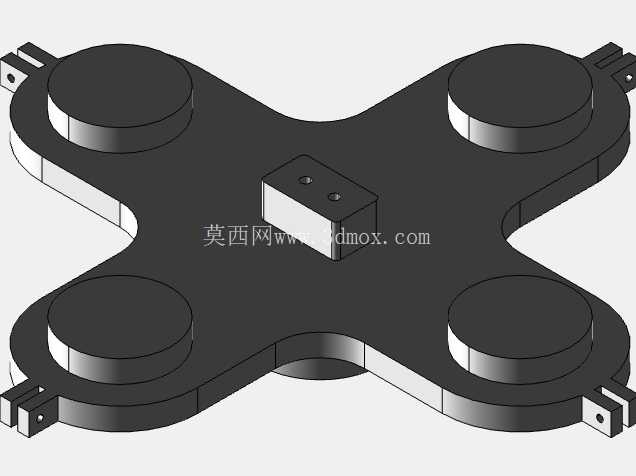

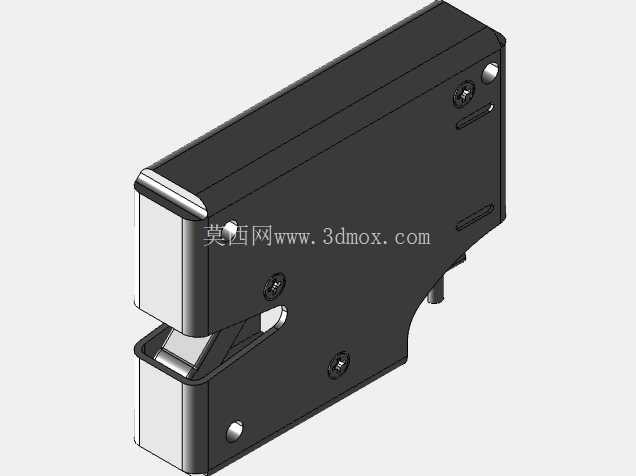

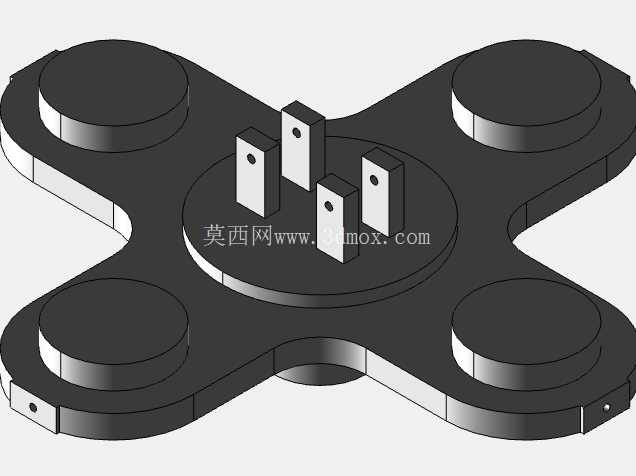

设计层面上，这套机构大量采用商用现货组件来降低加工与维护成本，核心的闩锁、弹簧部件都不需要单独开模定制，直接选用标准规格的COTS组件即可，后期维护更换时不需要单独测绘加工，直接采购标准件就能完成替换，大幅降低了全生命周期的使用成本。周向布置的四根立式导轨既承担了机构上下动作的导向作用，也作为夹具组件的安装基准，导轨的安装面做了统一的公差设计，保证四个方向的夹具动作同步性偏差控制在允许范围内，避免出现夹持偏载导致的工件定位偏移问题。中间的十字形承力架作为弹簧力的传递载体，将中心弹簧的弹力均匀分散到四个夹具的驱动端，保证每个夹具的夹持力一致，不会出现单侧夹持力不足导致的工件松脱问题。

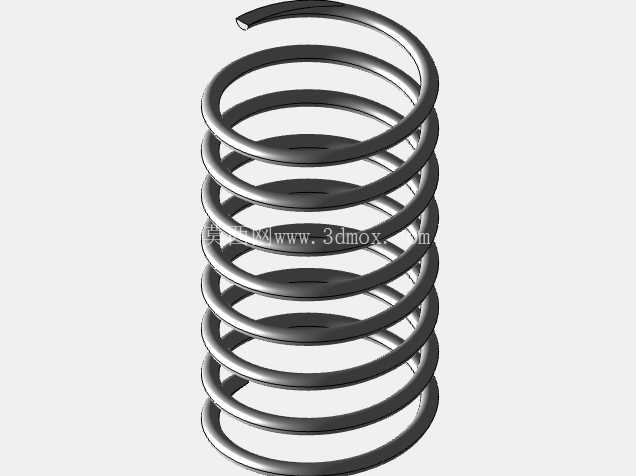

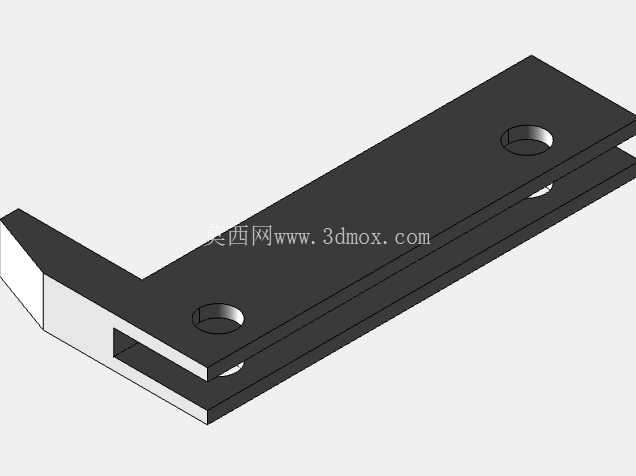

可调夹具的调节结构采用了螺纹副微调设计，工程师可以根据不同尺寸的入口工件调整夹具的初始开合度，不需要更换夹具本体就能适配一定尺寸范围内的工件，调整完成后通过锁紧螺母固定位置，避免设备运行过程中夹具位置偏移导致的夹持失效。弹簧的选型上根据实际需要的弹出力与夹持力做了匹配计算，预压缩量可以通过底部的调节螺塞进行调整，方便现场调试时根据实际工况微调弹力大小，不需要更换弹簧就能适配不同的载荷需求。

从安装边界来看，这套机构的整体外轮廓为对称式柱形结构，安装基准面设置在机构底部的法兰端面上，法兰上预留了均匀分布的安装孔位，可以直接通过螺栓固定在设备的安装基座上，不需要额外设计复杂的转接支架。机构的动作行程预留了足够的安全余量，弹出过程中不会和周边的设备部件产生运动干涉，设计时已经考虑了动作极限位置的缓冲需求，在弹簧行程末端设置了硬限位结构，避免弹簧过压缩导致的使用寿命缩短问题。

制造层面上，这套机构的大部分结构件都可以采用3D打印或者激光切割的方式加工，对于小批量试制或者教学演示场景来说，不需要投入高额的模具费用，用普通的加工设备就能快速制作出功能样机，验证动作逻辑的可行性。如果是用于工业量产场景，承力部件可以更换为金属材质，通过常规的机加工工艺就能完成生产，加工难度低，普通的机加工车间都能满足加工精度要求。机构的装配流程也做了简化设计，所有部件都可以从端部依次装入，不需要复杂的专用装配工具，后期拆解维护时也不需要完全拆除整个机构，就能完成弹簧、闩锁这类易损件的更换，大幅降低了现场维护的难度。

在实际工况适配中，这套机构可以根据使用场景的需求更换不同刚度的弹簧，调整夹持力与弹出速度，既可以用在小型工件的快速定位夹持工位，也可以作为测试装置的触发执行机构使用，结构的拓展性较强。周向分布的夹具可以根据工件的外形更换不同的夹持头，适配圆形、方形等不同截面形状的工件，不需要改动主体结构就能完成功能拓展。导向导轨与运动部件之间预留了合适的配合间隙，即使在有少量粉尘的工况下也能稳定动作，不会因为少量杂物进入就出现卡滞问题，闩锁机构的接触位置做了耐磨处理，长期反复解锁动作也不会出现过度磨损导致的解锁失效问题。
