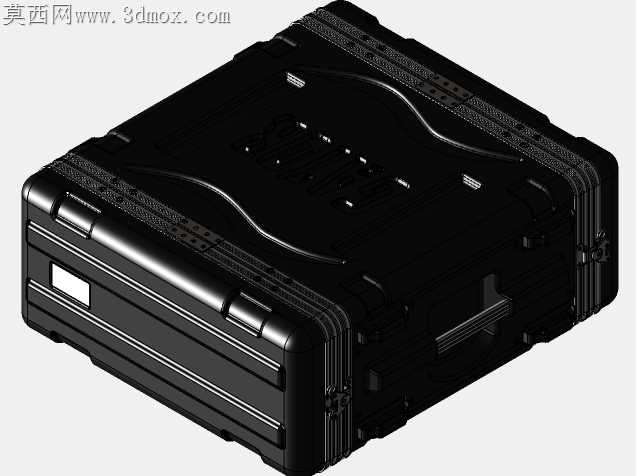

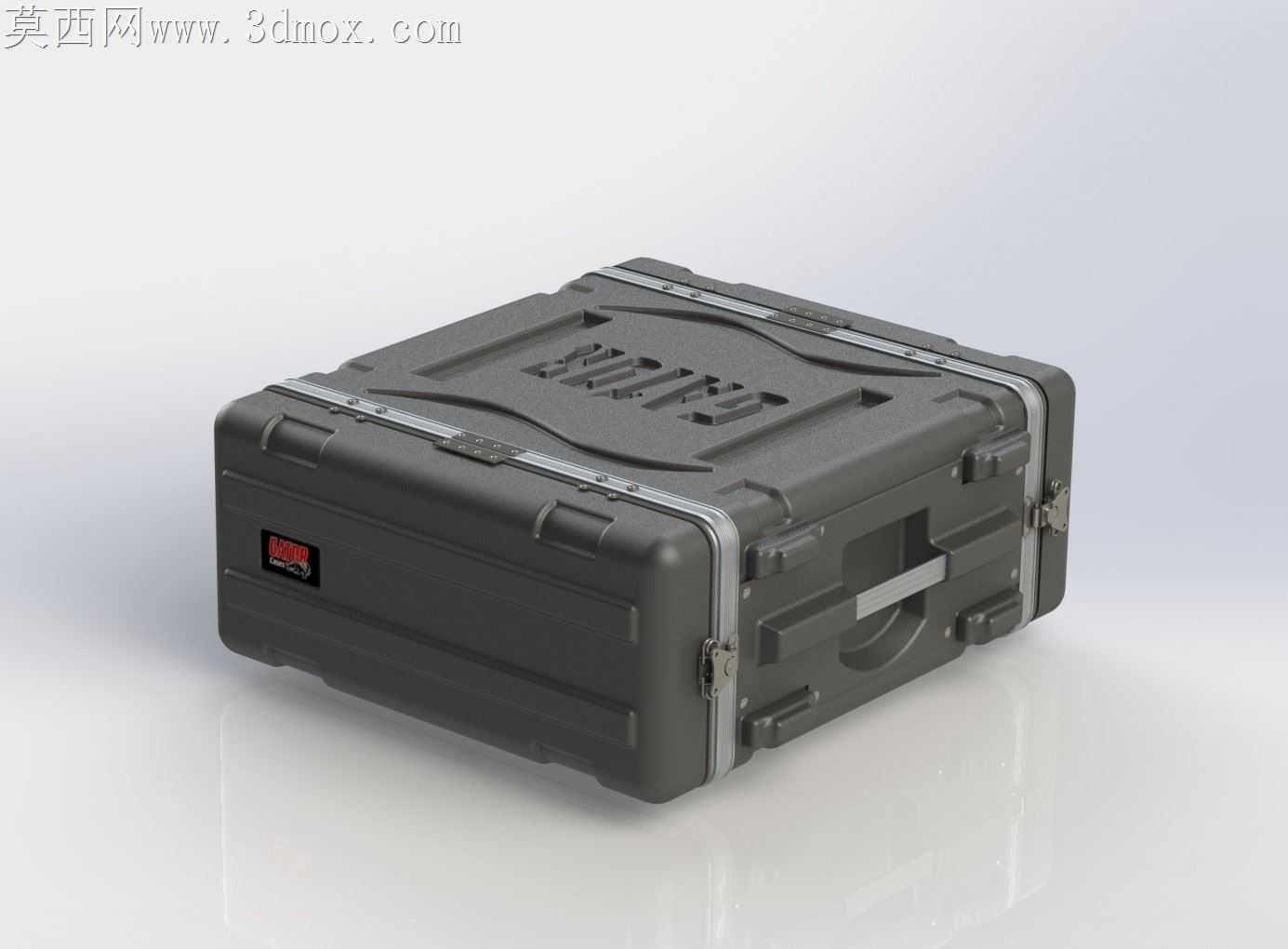

佳得乐GR-4L 4U防护旅行箱结构建模设计

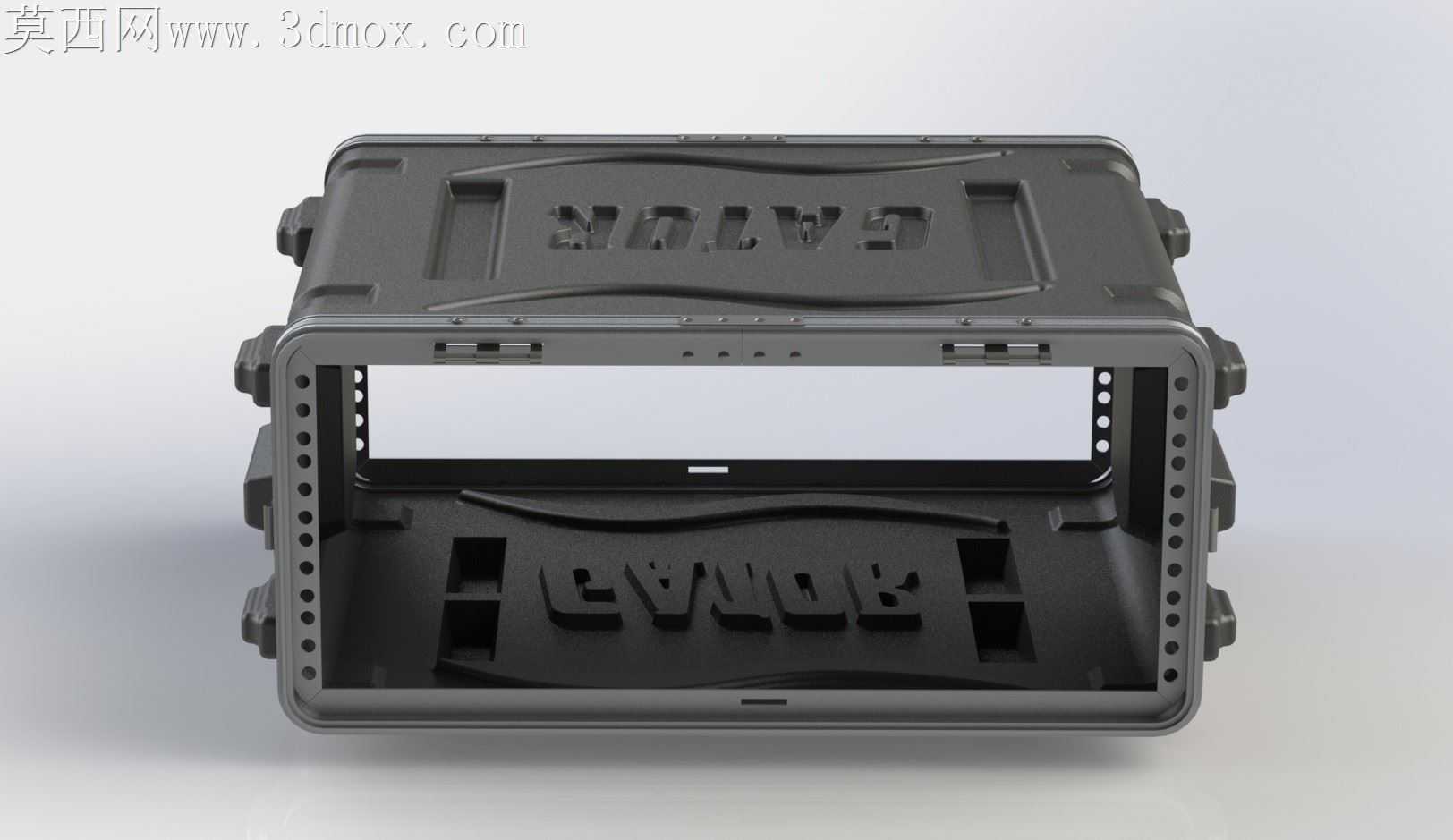

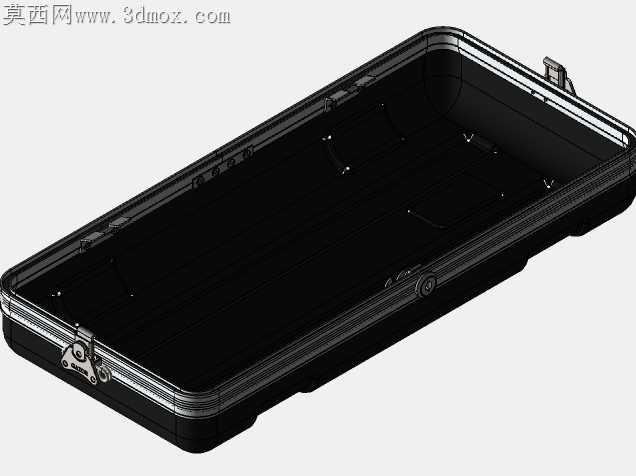

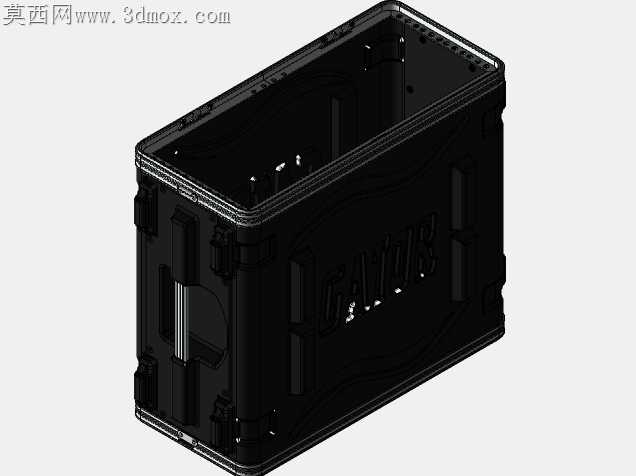

做这个防护旅行箱建模的时候，一开始没拿到官方的精确图纸，只能靠公开的两个基础尺寸反向推所有细节，最开始踩的坑就是把手的位置，一开始按常规拉杆箱的把手比例做，渲染完才发现把手的收纳槽完全卡进4U的内部空间里，等于直接吃掉了内部可用容积，这对设备防护箱来说是致命的问题，毕竟买这种箱子的用户都是要装标准尺寸的机架设备，内部净空差几毫米都可能塞不进去。后来反复对照实物照片调整锁扣和把手的嵌入深度，把前面板的四个锁钉位置反复挪了三次，才让箱盖的锁钩和锁孔完全对正，不会出现扣合错位的问题，特意把几个容易干涉的边角几何做了微调，颜色分区也重新做了拆分，让金属包边和箱体主体的分界刚好卡在注塑分模的位置，不用额外做拆件就能直接适配开模需求。曲面处理上最费时间的是箱体表面的加强筋和品牌浮雕区域，一开始做的浮雕深度太深，渲染的时候光影会显得表面凹凸不平，而且实际注塑的时候容易出现缩痕，反复调整浮雕的拔模角度和下沉深度，把加强筋的圆角从R2调到R3.5，既保留了表面的品牌识别度，又不会让曲面出现生硬的折角，箱体边角的防撞包角做了连续的G2曲面过渡，不会出现棱角处光影断裂的问题。装配逻辑上把金属包边、锁扣、把手、提手这些活动件都做了独立的子装配体，每个铰接位置都留了0.1mm的配合间隙，模拟真实五金件的活动旷量，不会出现装配后锁扣扣不上、把手转不动的问题，箱体的上下盖合缝位置做了一圈内嵌的密封槽，虽然模型里没放密封圈，但槽位的尺寸完全适配常规的发泡密封条，实际生产的时候直接粘进去就能达到IP65的防护等级。材质调试的时候，箱体主体用了磨砂哑光的工程塑料材质，粗糙度调到0.3，金属包边用了半拉丝的铝合金材质，反射率压到0.4，不会出现过曝的金属反光，锁扣和铆钉用了哑光镀锌的金属质感，和箱体的塑料质感形成明确的材质区分，渲染出来的效果和实物几乎看不出差别。整个模型的精度控制在千分之一毫米级别，所有的内部净空尺寸严格卡4U标准机架的安装尺寸，用户拿到模型不管是做二次结构修改，还是直接拿去开模生产，都不用再重新核对尺寸，省掉了大量逆向测绘的时间，这种硬质防护箱不管是用来装精密仪器、户外作业设备，还是做长途运输的防护包装，都能靠扎实的结构设计给内部设备提供足够的抗冲击防护，边角的加厚结构也能承受堆叠和摔落的冲击力，不会像普通塑料箱一摔就裂。
