多功能集成光学芯片封装结构三维设计

在光通信链路、光纤传感系统的硬件搭建环节，这类多功能集成光学芯片的封装结构是连接光学芯片裸片与外部光路、电路的核心载体，日常做光端机内部器件排布、光纤陀螺光路集成设计时，经常会用到这类封装件的三维结构做装配干涉校验。从实际使用场景来看，该结构需要同时满足光学耦合精度、引脚电气连接、机械固定可靠性三方面的要求，不能只做外观造型的复刻，每一处结构细节都对应实际装配的公差要求。

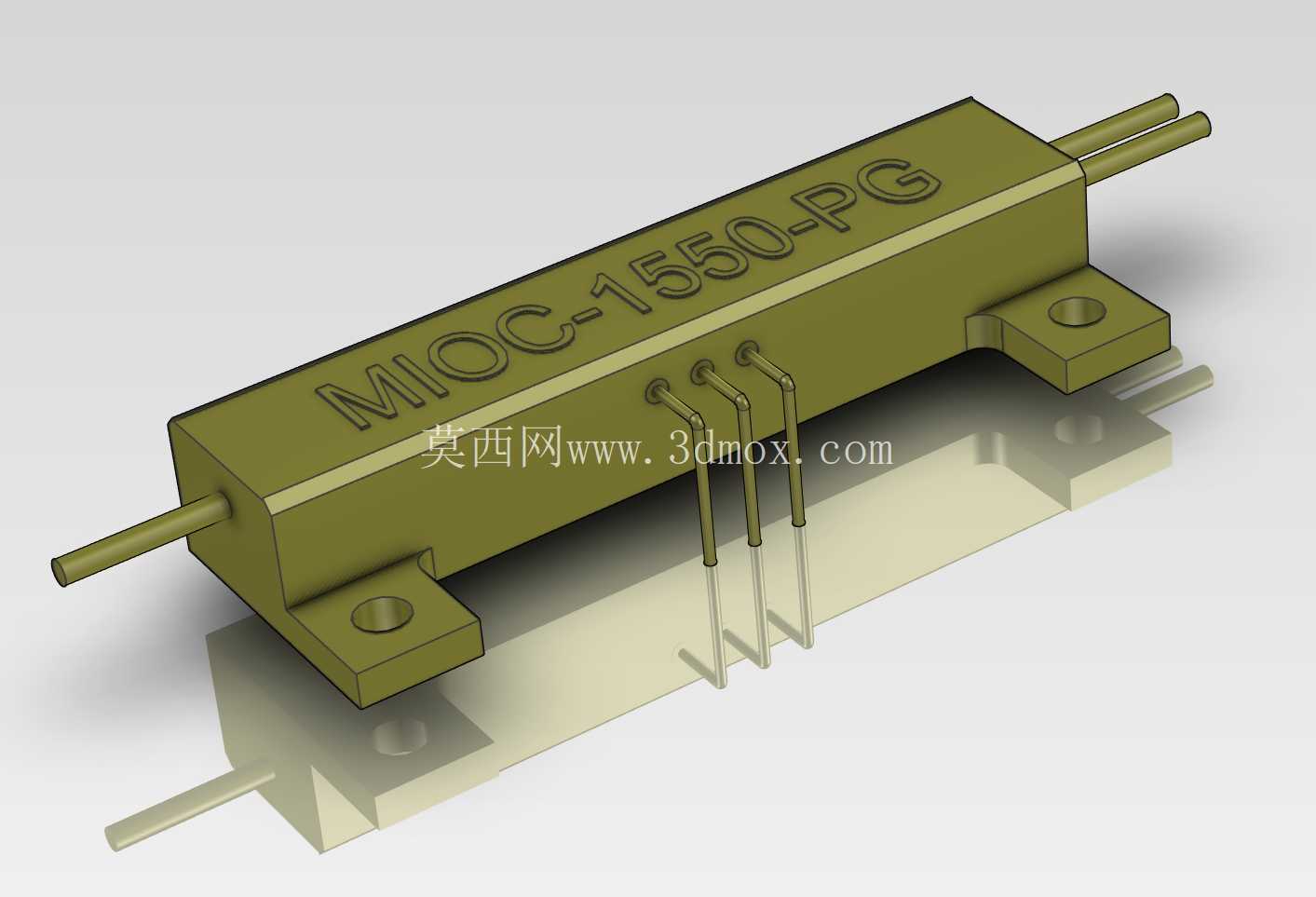

先看安装边界的设计，主体两侧延伸出的带孔安装耳，是整个器件在PCB板或光学安装基板上的固定位，两个安装孔的同轴度、孔位到主体基准面的位置度，直接决定了器件安装后光纤尾纤的出线方向是否与预设光路对齐，建模时特意将安装耳的底面与主体下表面做了共面处理，保证安装时整个器件的基准面完全贴合安装基板，避免出现倾斜导致的光路耦合损耗增大。主体外壳采用长方体构型，是因为这类光学芯片内部的光波导为直线排布，矩形外壳可以最大化利用内部空间，同时外壳侧壁的厚度做了均匀化处理，既可以为内部芯片提供足够的机械防护，也能避免壁厚不均导致的注塑或机加工变形，影响内部芯片的定位精度。

器件两端伸出的光纤尾纤护套结构，做了阶梯式的变径设计，靠近主体的部分直径更大，是为了增加光纤与外壳粘接的接触面积，避免日常使用中拉扯光纤导致内部耦合点移位，远端直径收窄，是为了匹配标准光纤护套的尺寸，方便外部光纤管路的排布固定。主体侧面伸出的三个金属引脚，是芯片的电气控制连接端，引脚的伸出长度、引脚间距完全匹配标准SMT焊接的工艺要求，引脚根部做了凸台加固结构，避免焊接或插拔过程中引脚出现弯折断裂，同时引脚的排布位置避开了两端光纤的出线空间，防止电路连接操作时碰伤脆弱的光纤结构。

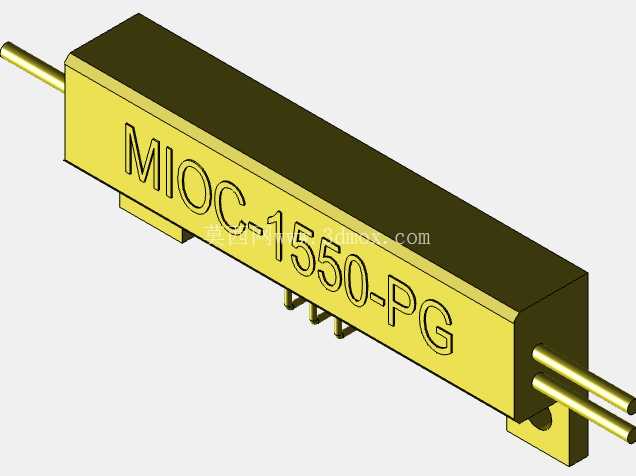

外壳表面的标识刻印做了下沉式的凹槽设计，不是简单的贴图纹理，实际生产中这类标识会采用激光打标或模具蚀纹的方式加工，下沉结构可以避免标识在安装、搬运过程中被摩擦脱落，方便后续生产装配、运维检修时的器件型号识别。整个外壳的边角都做了小尺寸的圆角过渡，一方面是去除机加工或注塑产生的锐边毛刺，避免装配时划伤操作人员或损坏相邻的光纤、线缆，另一方面圆角结构可以降低应力集中，提升外壳的抗冲击性能，在设备遇到振动、冲击工况时不会出现边角开裂的问题。

从设计思路上来说，这类光电器件的封装结构建模，核心是优先保证光学、电气接口的位置精度，其次才是外观的规整性。建模过程中先确定内部光学芯片的基准位置，再向外推导外壳的内壁尺寸，预留出芯片粘接、耦合调节的工艺间隙，之后再确定光纤出口、引脚出口的位置，最后添加安装固定结构、表面标识等细节。所有结构的尺寸公差都按照光电器件封装的通用要求设置，比如光纤出口的内孔直径比光纤护套直径大0.1mm，既可以保证光纤顺利穿入，也能给粘接胶预留足够的填充空间；引脚的直径与标准接插件的插孔尺寸匹配，保证电气连接的可靠性。

实际做设备整体装配时，这个模型可以直接导入光通信设备的整机装配文件中，用来校验器件与周边电路板、光分路器、固定支架的空间间隙，避免出现装配干涉，同时也可以用来模拟光纤的弯曲半径，保证光纤出线后的弯曲程度在允许范围内，不会因为弯折过大导致光信号损耗超标。对于做光学系统结构设计的工程师来说，这类标准化的封装结构模型不需要从零开始绘制，直接调用就可以快速完成整体光路的布局设计，大幅提升设计效率，同时也能避免因为自行绘制的结构尺寸与实际器件不符，导致后续加工装配出现问题。
