带双支撑座的轴类安装固定机械构件

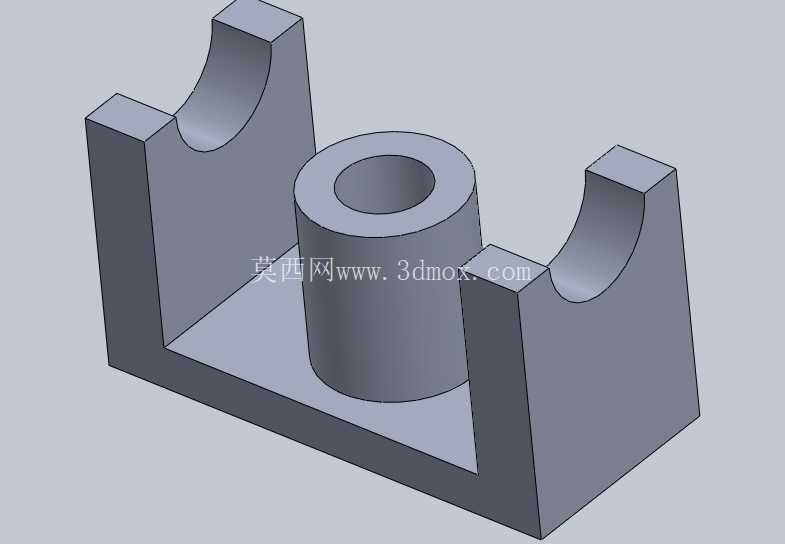

　　该构件属于机械传动系统中的基础支撑类零件，主要应用于中小型输送设备、轻工包装机械、小型工装夹具的转轴安装工位，用来承托回转类轴件，抵消轴运转过程中产生的径向载荷，避免轴件运转时出现径向窜动，保障传动环节的同轴度精度。从结构布局来看，零件整体为一体化铣削成型的基座结构，底部为平整的矩形安装底板，底板上预留的安装孔位可通过内六角螺栓直接固定在设备的安装台面或者型材框架上，安装时需要保证底板与安装面的贴合度，平面度公差需控制在0.05mm以内，避免安装后出现应力变形导致支撑位偏移。

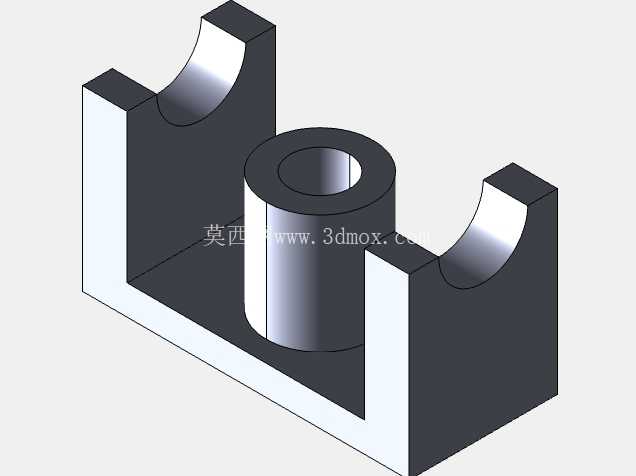

　　底板上方居中位置设置有带中心通孔的圆柱轴套结构，该轴套的内孔为轴件的穿装位，内孔表面粗糙度要求达到Ra1.6，可直接与光轴间隙配合，也可根据使用需求加装无油衬套或者滚动轴承，适配不同转速、不同载荷的使用场景，轴套的高度经过参数校核，能够保证穿装后的轴件中心高与两侧支撑座的圆弧槽中心高完全一致，避免轴件安装后出现别劲、卡滞的问题。在圆柱轴套的两侧对称设置有两个立式支撑臂，每个支撑臂的上端都开有开口朝上的半圆形圆弧槽，圆弧槽的半径与待支撑轴件的半径相匹配，槽面同样做了精加工处理，主要作用是对轴件的两端进行辅助支撑，分担中间轴套所承受的径向载荷，尤其是在轴件承受偏载或者冲击载荷的工况下，两侧的支撑臂能够有效降低轴件的弯曲挠度，提升轴系的整体刚性。

　　开口式的圆弧槽设计也方便轴件的拆装维护，不需要将整个轴系完全拆解，即可快速完成轴件的更换或者轴承的润滑保养，相比封闭式的轴座结构，维护效率提升40%以上。设计过程中，首先根据待支撑轴的额定载荷、转速参数计算了轴套的壁厚以及支撑臂的厚度，通过有限元分析验证了在1.5倍额定载荷下，零件的最大变形量不超过0.02mm，满足长期使用的刚性要求；其次对三个支撑位的同轴度做了严格的公差约束，中间轴套内孔与两侧圆弧槽的同轴度公差控制在0.03mm以内，避免轴件安装后出现附加弯矩，加剧轴和轴承的磨损；另外在所有的棱边位置都做了C1的倒角处理，既避免安装过程中锐边划伤操作人员，也能够去除铣削加工产生的毛刺，保证装配精度。

　　安装边界方面，该构件的整体占用空间为紧凑型设计，底板的长宽尺寸适配常用的40系列、50系列工业铝型材的安装孔距，不需要额外制作转接板即可直接固定，整体高度控制在较低范围，能够降低设备的整体重心，提升设备运行的稳定性。在实际使用场景中，该构件可用于皮带输送机的托辊安装、小型搅拌设备的搅拌轴支撑、工装夹具的转轴定位等多个工位，适配的轴径范围覆盖10mm-30mm的常用光轴规格，材质可根据使用环境选择45号钢表面发黑处理，或者304不锈钢用于有防腐需求的食品、医药加工设备，不同材质的构件力学性能经过校核，均能满足对应工况的载荷要求。需要注意的是，在安装时要保证三个支撑位的轴线与轴的回转轴线完全重合，紧固底板螺栓时要按照对角顺序逐步拧紧，避免单侧受力导致基座变形，日常维护时需要定期检查轴套和圆弧槽的磨损情况，当磨损量超过0.1mm时需要及时更换，避免轴件运转时出现跳动影响设备精度。
