适配模型火箭的可3D打印奥吉夫鼻锥结构

项目分类:铸造模 发布时间:2026-06-05 ID:1178341
  • 适配模型火箭的可3D打印奥吉夫鼻锥结构
  • 适配模型火箭的可3D打印奥吉夫鼻锥结构
  • 适配模型火箭的可3D打印奥吉夫鼻锥结构

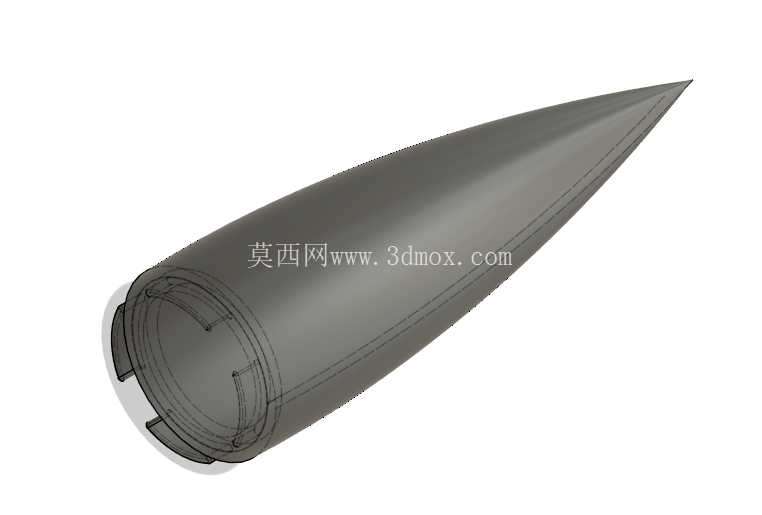

在模型火箭的气动设计环节,鼻锥作为直接接触来流的前端部件,其外形精度与结构适配性直接决定整箭飞行阶段的阻力表现与飞行稳定性,这款奥吉夫曲线轮廓的鼻锥结构,正是针对中小尺寸模型火箭的飞行需求开发的专用前端部件。从实际应用场景来看,这类鼻锥主要适配箭体直径在40mm至60mm区间的低压动力模型火箭,可覆盖初高中航模竞赛、业余火箭爱好者自制试飞、高校航空航天专业基础气动验证实验等多个使用场景,相比传统锥形、抛物线形鼻锥,奥吉夫曲线的轮廓在亚音速飞行段能更好地贴合气流流向,减少头部激波带来的阻力增量,尤其适合飞行马赫数在0.3至0.8区间的模型火箭使用。

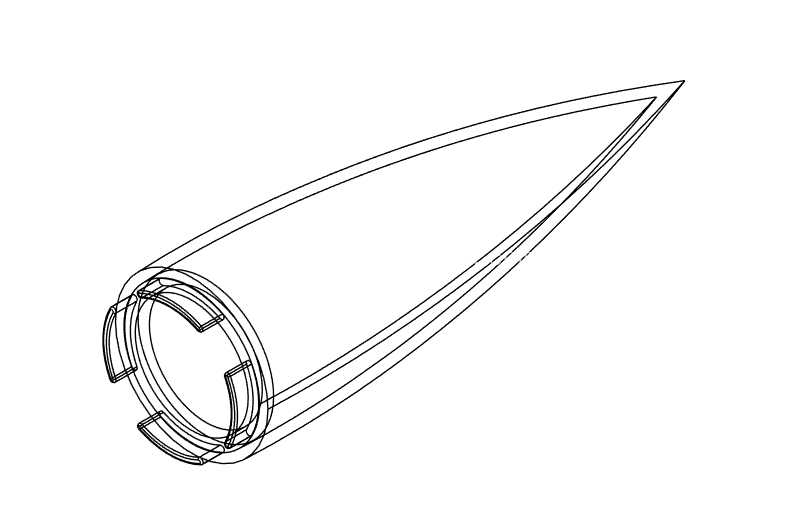

从结构功能特性来看,这款鼻锥采用一体化空心薄壁设计,整体壁厚控制在1.5mm至2mm区间,在保证结构刚度的前提下尽可能降低头部重量,避免整箭重心过度靠前带来的飞行稳定性问题。鼻锥尾部设置有与箭体连接的卡扣式安装结构,三道均匀分布的定位卡舌可直接卡入箭体前端的对应卡槽内,无需额外粘接即可实现可靠固定,同时也方便试飞后拆卸更换、调整头部配重。鼻锥内部预留有直径10mm的配重安装空腔,使用者可根据整箭的静稳定度需求,在空腔内添加铅粒、橡皮泥等配重材料,将整箭压心与重心的距离调整至箭体直径1至2倍的合理区间,避免飞行过程中出现发散、翻滚等异常姿态。

在设计思路层面,这款鼻锥的轮廓生成完全基于经典奥吉夫曲线的数学方程推导,首先根据选定的箭体直径与鼻锥长径比(本次设计长径比为3:1,是模型火箭领域兼顾阻力特性与加工难度的常用比例),确定曲线的两个端点与曲率半径,通过三维建模软件的样条曲线功能生成光滑连续的外轮廓面,全程保证曲面G2连续,避免出现局部折线、凸起等破坏气动外形的缺陷。考虑到3D打印的工艺特性,建模时特意将鼻锥的安装端面设计为0.2mm的平面公差,打印完成后无需过多打磨即可与箭体端面紧密贴合,减少安装台阶带来的额外阻力;同时针对FDM打印常见的层纹问题,外轮廓面预留了0.1mm的打磨余量,使用者打印完成后可通过细砂纸逐层打磨抛光,进一步降低表面粗糙度,提升气动表现。

从安装边界与尺寸适配来看,这款鼻锥的总长度为150mm,最大外径为50mm,尾部连接段的外径为49.8mm,与内径50mm的标准PVC、纸卷箭体可实现间隙配合,配合间隙控制在0.2mm以内,既方便安装,也不会在飞行过程中出现晃动、脱落问题。鼻锥尖端做了R0.5mm的圆角处理,避免打印完成后尖端过于尖锐容易折断,同时也能降低运输、组装过程中划伤使用者的风险。安装卡舌的突出高度为2mm,宽度为8mm,卡舌根部做了R1mm的圆角过渡,减少3D打印过程中的应力集中问题,避免卡舌在安装、拆卸过程中发生断裂。需要注意的是,这款鼻锥仅适用于亚音速飞行的模型火箭,若用于跨音速、超音速飞行的大推力模型火箭,需要适当增加壁厚并更换更高强度的打印材料,同时调整卡扣结构的连接强度,避免高速飞行过程中鼻锥受气动载荷作用发生变形、脱落。

在实际使用过程中,这款鼻锥的空心结构还可兼顾载荷舱的功能,对于需要搭载小型高度计、摄像头等试验载荷的模型火箭,可将鼻锥内部的配重空腔适当扩大,在保证重心位置合理的前提下,将小型载荷固定在空腔内部,无需额外在箭体上开挖载荷舱,简化整箭的结构设计。同时奥吉夫曲线的外形相比普通锥形鼻锥拥有更好的视觉效果,更贴近真实运载火箭的头部轮廓,适合用于展示类、竞赛类模型火箭的制作,在保证飞行性能的同时提升整箭的外观还原度。建模过程中所有的尺寸参数都保留了可编辑的特征树,使用者可根据自身的箭体直径、长径比需求,直接修改对应参数即可生成适配不同箭体的鼻锥模型,无需重新绘制轮廓曲线,大幅提升航模制作过程中的设计效率。
