小型尾翼稳定航空火箭弹结构设计

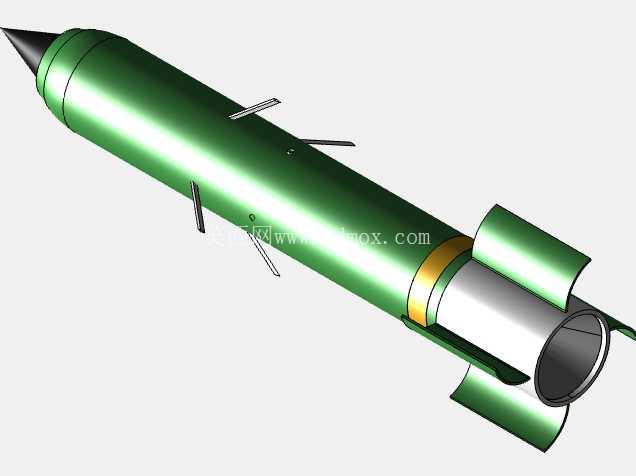

　　本次呈现的尾翼稳定火箭弹结构，核心面向航空发射平台的对地打击场景适配，设计阶段优先考量机载挂架的安装适配性，弹体整体采用圆柱段+尖锥形头部的经典气动布局，圆柱段直径控制在适配标准航空发射管的尺寸区间，全弹长度匹配现役小型机载火箭巢的单管容纳边界，无需对现有载机挂架做结构改造即可完成装填。弹体头部采用尖锐锥形设计，锥角经过气动仿真优化，在跨音速飞行阶段可有效降低头部激波阻力，锥段与圆柱段的衔接位置做了圆弧过渡处理，避免截面突变带来的气流分离问题，减少飞行过程中的气动扰动。

　　弹体圆柱段为核心承载结构，内部沿轴向依次布置导引舱、战斗部舱、动力舱段，各舱段之间采用螺纹连接+定位销的组合固定方式，既保证舱段对接的同轴度要求，也便于战场环境下的快速拆装与部件更换。弹体中部周向布置的小型凸起结构为飞行状态下的滑动弹带，发射时可与发射管内壁形成间隙配合，起到闭气与导向作用，减少发射过程中弹体的初始扰动，提升出管姿态稳定性。尾部的折叠尾翼组件采用卷弧翼设计，平时尾翼沿弹体轴向折叠贴合在发动机喷管外侧，可有效缩小全弹径向尺寸，满足发射管的装填尺寸要求；当弹体离开发射管后，尾翼在扭簧驱动力作用下自动张开到位，张开后尾翼后掠角经过匹配设计，可为弹体提供足够的稳定力矩，保证全弹飞行过程中的姿态稳定，同时卷弧翼的外形设计可在飞行过程中为弹体提供微旋力矩，进一步降低推力偏心、气动不对称带来的落点散布。

　　弹体尾部的发动机喷管采用收敛-扩张型设计，喷管扩张段与弹体圆柱段之间设置有隔热环结构，避免发动机工作时的高温燃气传递到弹体主结构，影响舱内电子部件与装药的工作稳定性。设计过程中针对弹体各部件的受力特性做了差异化的材料选型规划，头部锥段采用高强度铝合金机加工成型，兼顾气动外形精度与结构强度要求；战斗部舱段采用高强度合金钢壳体，满足爆炸破片的成型与飞散要求；尾翼组件采用轻质高强度复合材料制作，降低结构重量的同时保证足够的刚度，避免飞行过程中尾翼发生颤振。

　　在安装边界的校核上，全弹折叠状态下的最大径向尺寸严格控制在发射管内径的公差允许范围内，弹体前后的定位凸台尺寸匹配发射管内的定位卡槽尺寸，装填到位后可实现可靠的轴向与径向定位，避免载机机动过程中弹体在发射管内发生窜动。针对实际使用场景的需求，弹体圆柱段表面预留了安装制导组件的接口位置，可根据任务需求快速更换不同功能的导引头模块，实现从无控火箭弹到简易制导火箭弹的快速转换，无需对弹体主结构做大规模修改。气动设计阶段针对不同飞行马赫数下的弹体压力中心变化做了多轮仿真迭代，通过调整尾翼的安装角与展弦比，保证全弹在全飞行剖面内的静稳定度保持在合理区间，既避免稳定度过大带来的弹道修正困难，也防止稳定度不足导致的飞行失稳问题。弹体各舱段的连接螺纹均采用标准细牙螺纹，配合端面密封圈设计，可满足雨天、湿热等复杂环境下的密封要求，避免内部部件受潮失效。发动机舱段与战斗部舱段之间设置有隔热缓冲垫，既可以阻隔发动机工作时的热量传递，也可以缓冲发射与飞行过程中的冲击载荷，提升全弹的环境适应性。
