吸顶嵌入式折叠电视安装支撑结构

这套结构主要面向狭小空间的显示设备隐藏安装需求，常见于房车改装、小型公寓夹层、游艇舱室、商用隐蔽式会议空间这类没有多余墙面预留电视安装位的场景，解决传统壁挂电视占用竖向空间、无法收纳隐藏的痛点，同时兼顾台面嵌入式安装的适配性，不用单独开模定制专用显示设备，可适配常规市售的43英寸规格超薄电视，降低整套方案的落地成本。

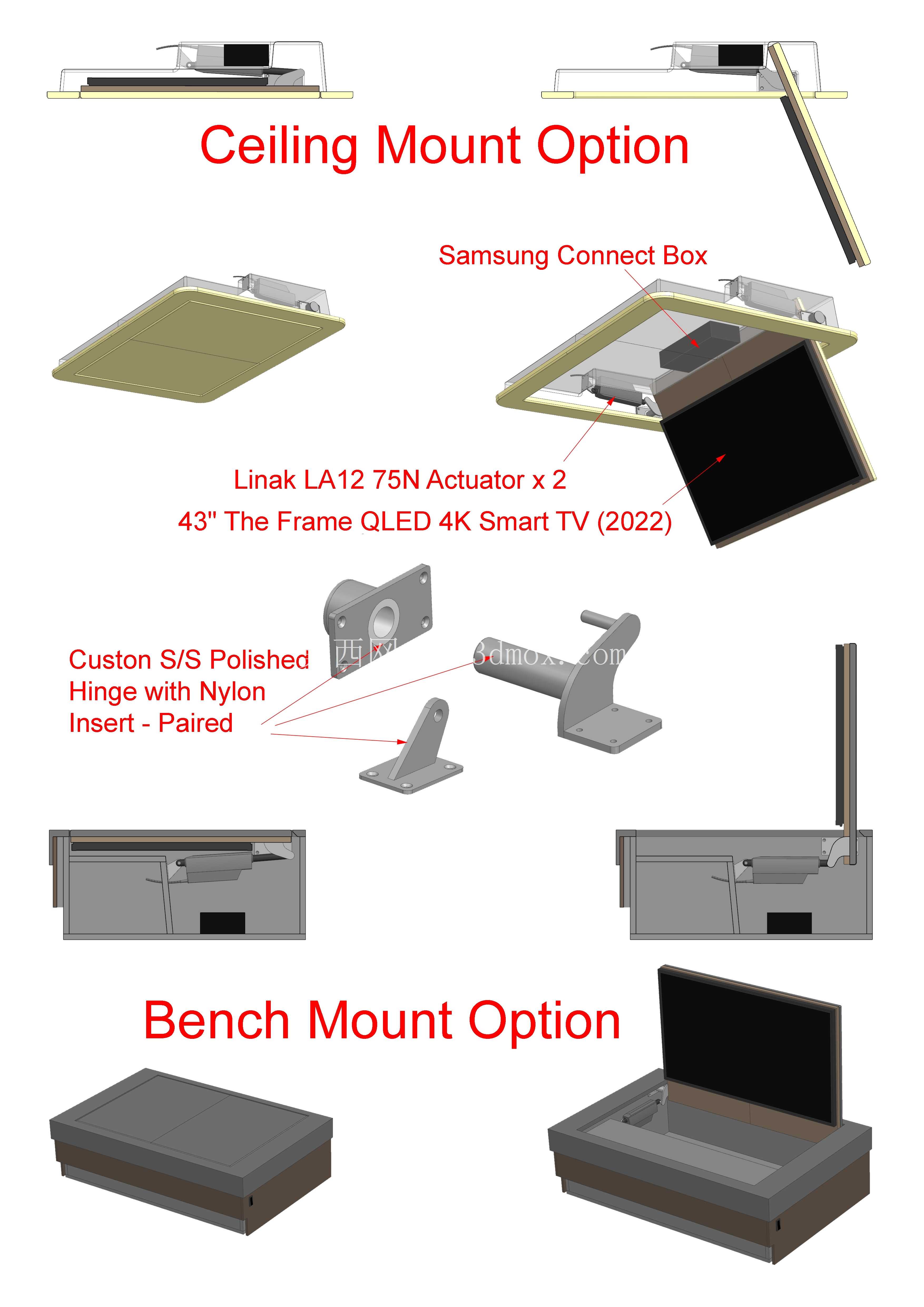

从功能实现逻辑来看，整套结构采用双电动执行器作为动力输出核心，选用的是带内置限位的75N推力直线执行器，两个执行器同步动作，分别对应屏幕两侧的支撑铰接点，避免单驱动带来的偏载卡顿问题，执行器行程经过匹配计算，完全伸展时屏幕可翻转至垂直观看角度，完全收回时屏幕可完全贴合安装基面，与天花板或者台面保持齐平，不会突出安装面影响空间通行或者台面使用。铰接部位采用定制的抛光不锈钢铰链搭配尼龙衬套，不锈钢材质保证长期使用的结构强度与抗锈蚀能力，尼龙衬套则可以减少铰接转动时的金属摩擦异响，同时降低磨损量，整套铰链做配对加工，保证两侧转动间隙一致，不会出现屏幕翻转时的左右不同步卡滞。

设计过程中优先考虑了安装边界的适配性，吸顶安装状态下，整套结构的预埋厚度控制在超薄电视的机身厚度加执行器安装高度的总和范围内，不需要在天花板上开挖过深的预埋槽，对于吊顶夹层空间有限的场景十分友好，安装基面只需要预留对应屏幕尺寸的矩形开孔，通过周边的固定法兰将整套结构锁附在吊顶龙骨或者台面基层上即可，不需要额外做复杂的承重钢架。除了吸顶安装方案，结构同时预留了台装（台面嵌入式）的安装接口，更换底部的安装托盘即可适配桌面、吧台、操作台的嵌入式安装需求，不用重新设计整套翻转支撑结构，提升了整套模型的复用性。

结构细节上，专门预留了三星外接集线盒的安装位，把电视的外接接口模块隐藏在安装基座内部，避免线材外露影响美观，所有走线都在结构内部预留了穿线空间，执行器的供电线、电视的HDMI线、电源线都可以顺着铰接臂的内部线槽排布，不会在翻转过程中出现夹线、磨线的问题。考虑到不同用户选用的电视尺寸、厚度存在细微差异，结构上的屏幕安装孔位做了长圆孔可调设计，同时在屏幕与安装框架的接触位置预留了软质垫片的安装槽，用户可以根据自己选用的电视实际厚度调整垫片厚度，保证屏幕收回后不会出现松动异响，也不会因为硬接触刮花屏幕边框。

整套结构的金属零部件除了标准执行器之外，定制的铰链、安装支架、基座框架都可以采用3D打印或者普通车床、铣床加工完成，不需要高精度的五轴加工设备，普通的机加工门店或者个人DIY玩家都可以完成零部件制作，降低了加工门槛。结构的受力点经过校核，执行器的推力完全可以支撑43英寸电视的重量，在开合过程中运行平稳，内置的限位可以让屏幕在完全打开、完全收回的位置自动停止，不需要额外加装外部限位开关，简化了电气接线的复杂度。船用安装场景下，结构的安装基座额外预留了仪表板安装位，可以根据需求加装控制开关、状态指示灯，适配船舶舱室的安装规范。
