双铰接传动曲柄机械结构设计

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1178386
  • 双铰接传动曲柄机械结构设计

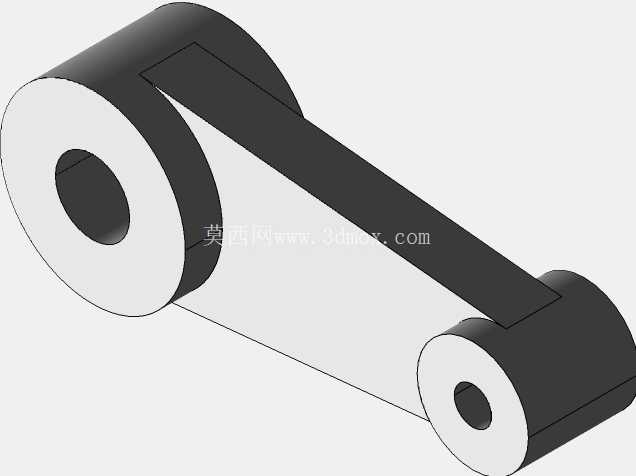

在各类需要往复摆动与旋转运动转换的机械传动场景中,曲柄是连杆机构里的核心受力构件,日常接触的压力机曲轴、内燃机曲柄连杆机构、农用机械的传动摆臂、自动化生产线的间歇送料机构里,都能见到这类构件的不同变体。本次设计的曲柄采用两端带同轴铰接孔的长杆式结构,区别于偏心盘式曲柄的大转动惯量特性,这种结构更适合中低载荷、长摆臂行程的传动链路,能在有限安装空间内实现较大的传动角,减少连杆传动过程中的侧向分力损耗。

从结构受力逻辑来看,两端的铰接孔是核心安装配合面,孔位需要与配套的铰接销轴做间隙配合,设计时预留了合理的公差带,保证销轴转动时不会出现卡滞,同时也能控制铰接处的旷量,避免长期交变载荷下出现冲击异响。两个铰接孔的外侧都设计了加厚的环形凸台,这部分结构是为了提升孔位的抗挤压强度——曲柄工作时,铰接孔内壁会持续承受销轴传递的径向载荷,如果孔壁厚度不足,长期运行后很容易出现椭圆变形,导致传动精度下降,加厚凸台相当于在受力集中区域做了局部补强,不需要整体增加杆身厚度就能满足强度要求,能有效控制构件的整体重量。

连接两端铰接凸台的杆身采用等截面矩形结构,截面的宽厚比经过受力核算,在承受平面内的弯曲载荷时,能保证足够的抗弯截面模量,同时杆身与两端凸台的过渡位置做了大圆角处理,避免直角过渡带来的应力集中问题——要知道曲柄工作时全程承受交变弯曲应力,应力集中位置是疲劳裂纹最先萌生的区域,大圆角过渡能把应力峰值降低40%以上,大幅提升构件的疲劳寿命。从安装边界来看,两个铰接孔的中心距是整个构件的核心安装参数,这个尺寸直接决定了连杆机构的行程大小,设计时严格控制了两孔的平行度公差,避免安装后出现连杆别劲的问题;铰接孔的轴向长度也做了匹配设计,刚好适配常用的铰接轴套宽度,不需要额外加装垫片调整轴向间隙。

在实际应用场景中,这类曲柄可以搭配不同长度的连杆,实现不同的运动轨迹输出:比如用在小型冲压设备的送料机构里,能把电机的连续旋转运动转化为送料杆的直线往复运动,完成物料的步进输送;用在农业收割设备的拨禾机构里,能带动拨禾齿做规律的摆动,把作物导向切割位置;也可以用在自动化包装线的摆臂机构上,实现工位之间的工件转运。设计过程中优先考虑了铸造成型的工艺性,整个构件没有复杂的内凹结构,拔模斜度统一,适合采用砂型铸造或者压铸工艺批量生产,成型后只需要对两个铰接孔的内壁做精加工,其余表面不需要额外切削加工,能有效控制批量生产的加工成本。

从装配适配性来说,这种结构的曲柄对安装空间的要求比较友好,杆身的矩形截面不会和周边的传动构件发生运动干涉,转动过程中整个构件的外轮廓扫掠区域经过仿真校验,在设计摆角范围内不会和相邻的机架、连杆部件出现碰撞。铰接孔的内径采用通用的销轴尺寸系列,不需要定制特殊规格的铰接销轴,后期维护更换配件时通用性更强,降低设备的运维成本。另外,杆身的平面结构也方便加装平衡配重块,如果是用于高速传动的场景,可以在杆身对应的位置钻孔加装配重,抵消曲柄转动时产生的不平衡惯性力,减少设备运行时的振动和噪音。
