四缸发动机排气歧管结构设计方案

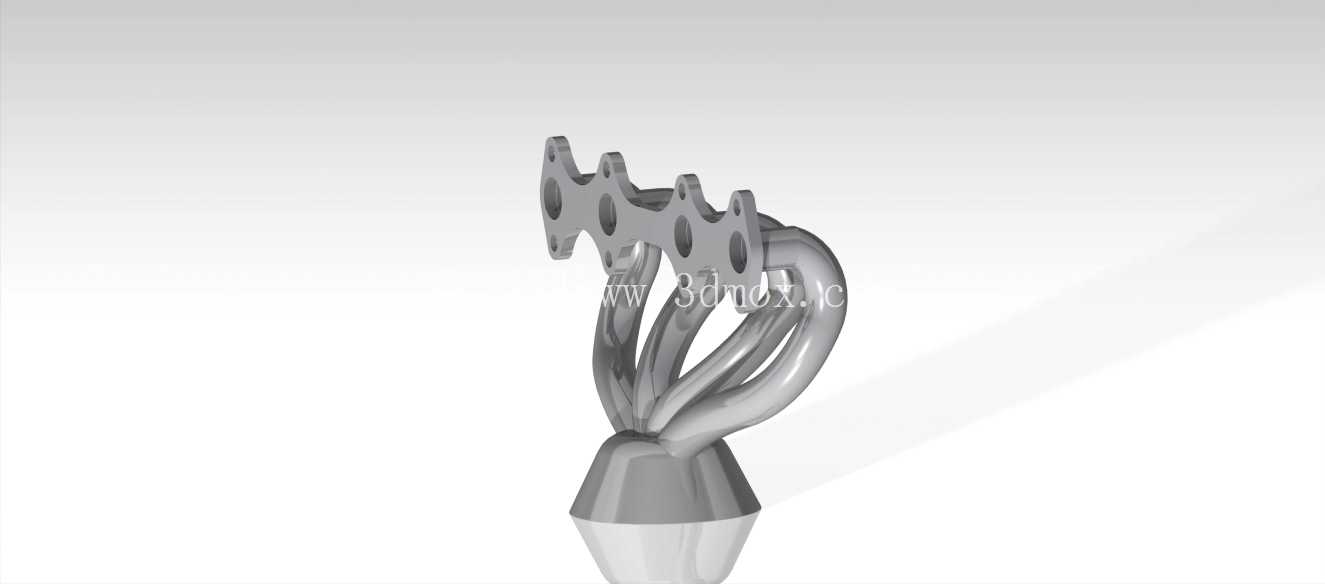

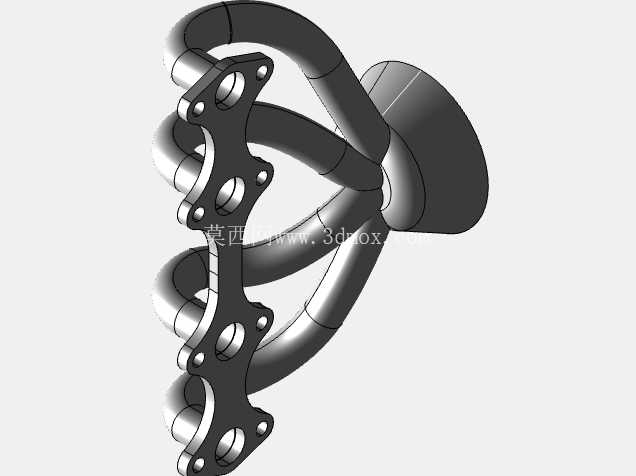

　　从实际应用场景来看，这类排气歧管多用于家用前置前驱乘用车的横置动力布局，安装时需要预留周边发动机悬置、氧传感器安装位以及隔热罩的装配空间，因此歧管的整体外轮廓做了紧凑化处理，支管弯曲弧度避开了周边的线束、冷却管路走向，不会出现装配干涉问题。设计过程中优先考虑了各缸排气的时序差，四个支管的长度经过等长优化，让1-4缸、2-3缸的排气脉冲不会在交汇段形成紊流，减少排气背压，避免相邻气缸排气时出现气流倒灌的问题，这一点对于自然吸气机型的低扭输出提升尤为明显。支管的弯曲段采用了大圆角过渡设计，没有出现直角弯折的结构，一方面减少了排气气流的沿程阻力，另一方面也避免了铸造过程中出现应力集中的区域，降低冷热交变工况下的开裂风险。在小排量乘用车四缸动力单元的排气系统开发环节，排气歧管作为衔接气缸盖排气口与下游三元催化器的核心导流构件，其结构合理性直接决定发动机排气效率、各缸排气干涉程度以及动力输出的平顺性。这款适配直列四缸发动机的排气歧管，在设计阶段首先围绕缸盖排气口的安装边界做了基准对齐，法兰端的四个连接孔位完全匹配主流1.5L-2.0L排量直列四缸缸盖的排气侧布局，孔位公差控制在±0.1mm范围内，确保安装时密封面完全贴合，避免高温排气泄漏。

　　交汇后的集合段采用渐缩式结构，将四个支管的气流平稳导入下游的排气总管，接口尺寸匹配常规三元催化器的入口直径，不需要额外做转接法兰就能完成装配。材质适配方面，这个结构完全适配高硅钼球铁的铸造工艺要求，管壁厚度设计为4mm，既能够承受排气侧最高近900℃的持续高温，也不会因为壁厚过大增加不必要的整机重量，整体重量控制在3.2kg左右，符合乘用车动力总成轻量化的设计要求。法兰密封面设计了0.15mm的平面度要求，安装时配合多层金属密封垫片，能够在长期冷热循环工况下保持密封性能，不会出现漏气导致的排气噪音超标问题。在支管与法兰、集合段的衔接位置，都做了圆角过渡的加强结构，避免发动机运行过程中的振动传递到焊缝或者铸造衔接处造成疲劳损坏。

　　从实际使用的工况来看，这款歧管的结构能够覆盖发动机从怠速到6000转额定转速的全工况排气需求，在高转速工况下，等长支管的设计能够让排气脉冲形成合理的抽吸效应，帮助气缸内的废气排出更彻底，提升进气效率，进而优化发动机的高转功率输出。同时，紧凑的外形设计也让排气歧管的暖机速度更快，能够让下游三元催化器更快达到工作温度，降低冷启动阶段的尾气排放。设计阶段还考虑了铸造工艺的可行性，所有支管的走向都预留了足够的拔模斜度，没有出现倒扣结构，不需要额外做复杂的砂芯拆分就能完成浇注，能够有效降低批量生产的工艺成本，减少铸造缺陷的产生概率。

　　安装点位除了缸盖侧的法兰连接外，还在集合段下方设计了一个辅助安装吊耳，能够通过支架与发动机缸体连接，分担歧管自身重量对缸盖法兰的载荷，避免长期振动导致的法兰变形问题。氧传感器的安装位预留于集合段前端的位置，能够准确采集四个气缸汇合后的排气氧浓度数据，为发动机ECU的空燃比控制提供准确的信号，安装位的螺纹规格采用通用的M18×1.5标准，适配市面上绝大多数车用氧传感器的安装需求。整个歧管的内部流道做了平滑过渡设计，没有明显的台阶或者凸起，减少排气气流在流道内的紊流噪音，能够有效降低整车排气系统的NVH调校难度。
