搭载EC225直升机的起降甲板结构设计

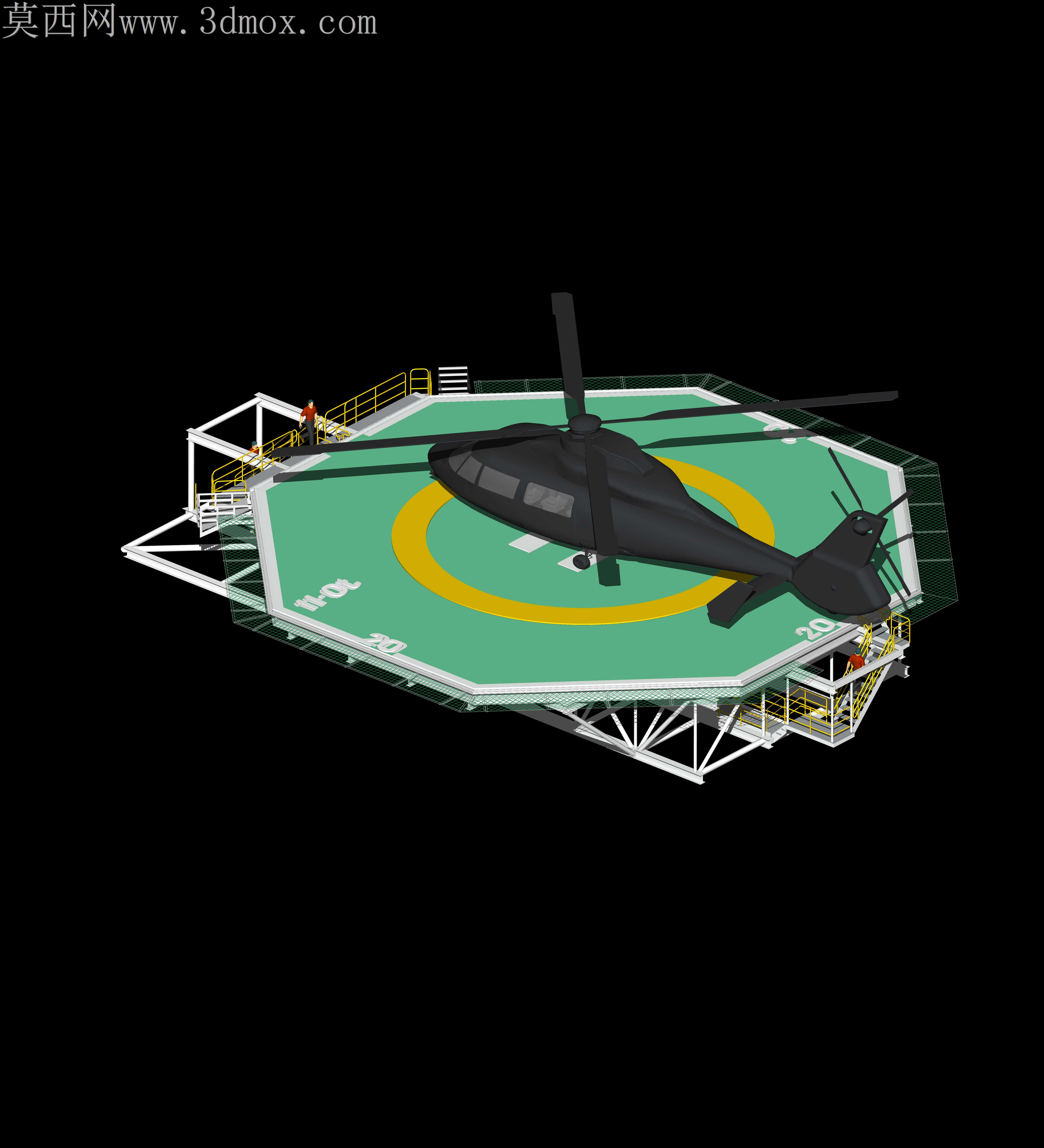

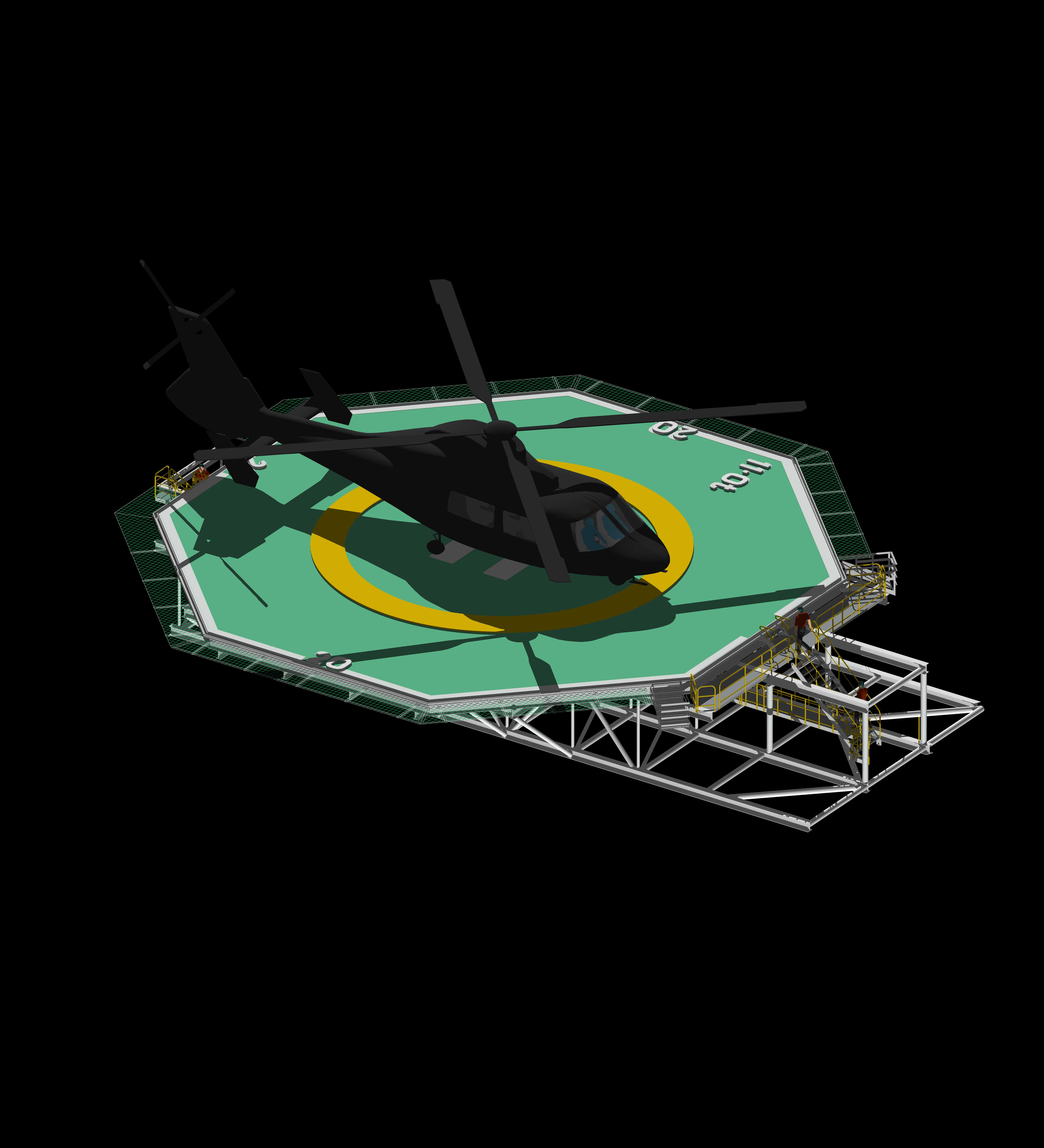

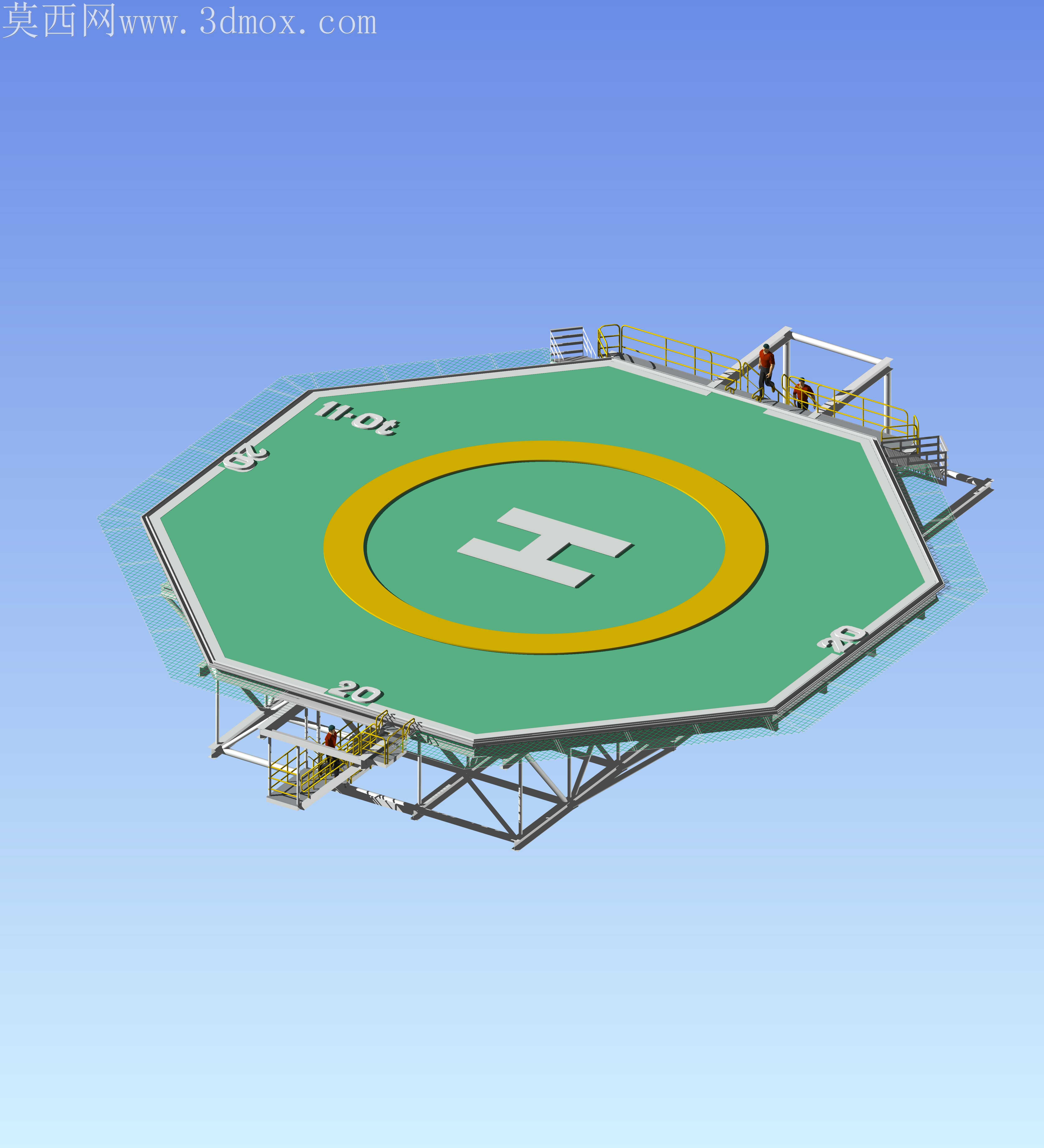

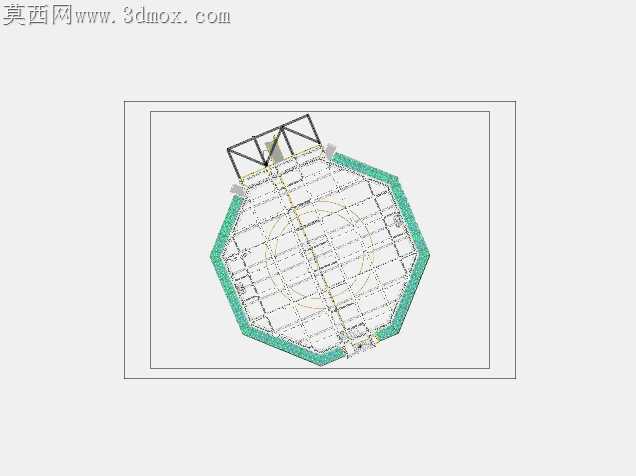

做这套带直升机的甲板模型时，我特意选了加工适配的视角切入，毕竟这类航空起降设施最终要落地，光看着像没用，得考虑实际加工时的工艺可行性。一开始搭主体桁架的时候没想着用等边角钢的标准型材，后来翻了下 offshore 平台的施工规范，把主承重梁的截面参数调整成了市面上能直接采购的型材规格，连桁架节点的连接板厚度都留了标准螺栓的安装余量，不会出现建模里看着严丝合缝，实际加工时螺栓穿不进去的尴尬。甲板面板做八边形切角的时候，一开始把边缘的防撞围边做的太突出，后来算起降安全距离的时候，把围边高度压到了15厘米，刚好能挡住机轮侧滑又不会刮到直升机的尾桨，面板上的起降标识圈也没随便贴图，是按照EC225机型的旋翼直径算的安全起降范围，黄圈的内径刚好比主旋翼展开尺寸宽出1.2米的安全余量，连面板表面的防滑纹理都做了凹凸结构，不是单纯的材质贴图，渲染的时候能看出颗粒感，模拟实际甲板的防滑涂层质感。做直升机模型的时候没追求极致的曲面光顺，毕竟核心展示的是甲板结构，机身曲面只做了主轮廓的G1连续，把驾驶舱的风挡弧度、尾梁的收腰比例调对就行，省下来的面数全留给了甲板下部的桁架支撑结构，每根斜撑的角度都对应了承重受力的方向，连爬梯的踏步间距都按人体工程学调到了30厘米，侧边的安全护栏也做了快拆结构的接口，方便后期维护时拆卸。装配的时候特意给甲板和直升机之间留了2厘米的间隙，模拟实际起降时的起落架缓冲行程，不会出现模型穿模的问题，桁架和面板的连接位置都加了隐藏的螺栓孔位，装配约束用的是同轴加面重合，后期如果要拆分导出零件加工图也能直接拆解。调材质的时候，甲板面板用了哑光的深绿防滑漆材质，粗糙度调到0.7，避免渲染时出现过强的反光影响起降标识的辨识度，桁架部分用了热镀锌的金属质感，带一点轻微的锈迹做旧，不会像全新的模型那样失真，直升机机身用了哑光黑的涂层，风挡玻璃加了轻微的反射效果，能映出甲板的黄圈标识，打光的时候用了顶光加侧补光，把桁架的结构阴影打出来，能直观看到下部支撑的疏密分布，不会黑乎乎一团看不清结构。这套模型最实用的地方是所有结构都做了参数化关联，要是换其他机型的直升机，只要调整甲板面板的尺寸参数，下部的桁架支撑会自动适配长度，不用重新一根根搭梁，不管是做实训教学的演示模型，还是做海事平台的方案展示，都能直接改参数用，不用从零开始建模。
