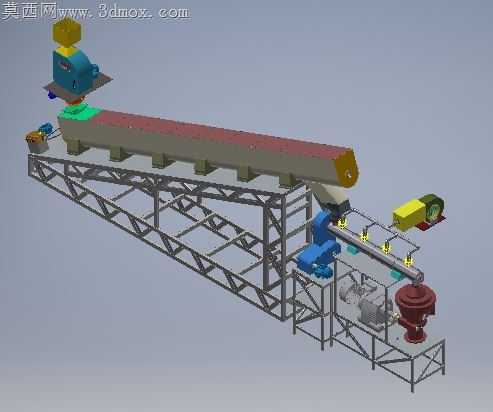

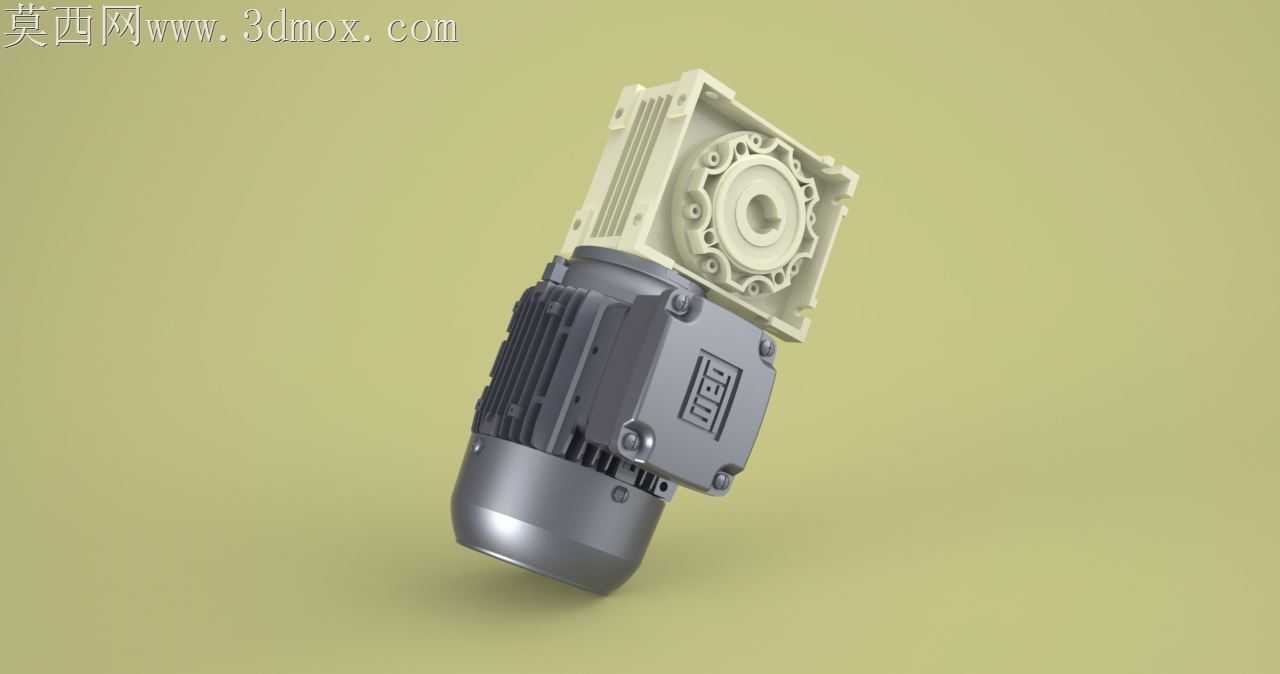

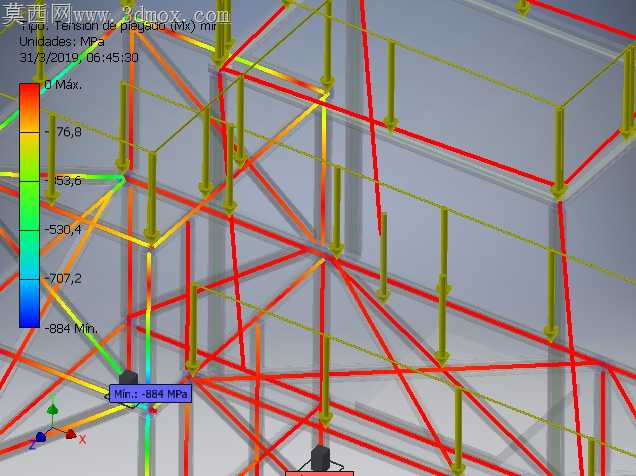

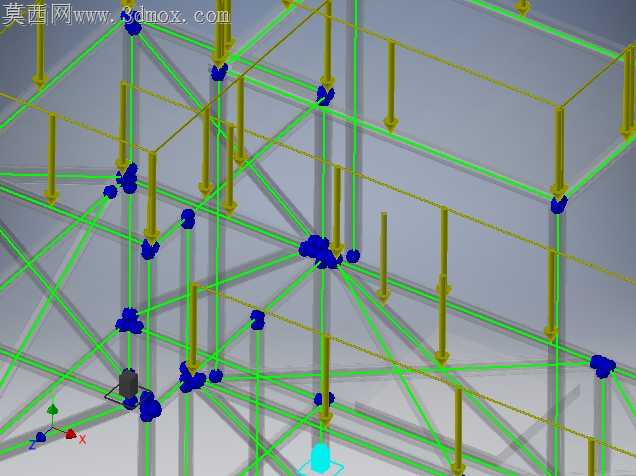

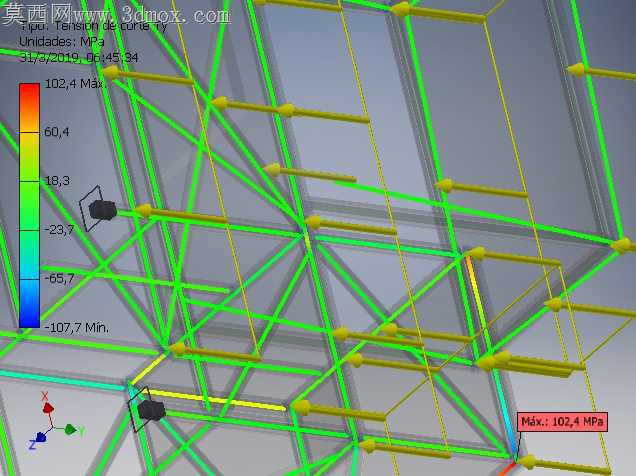

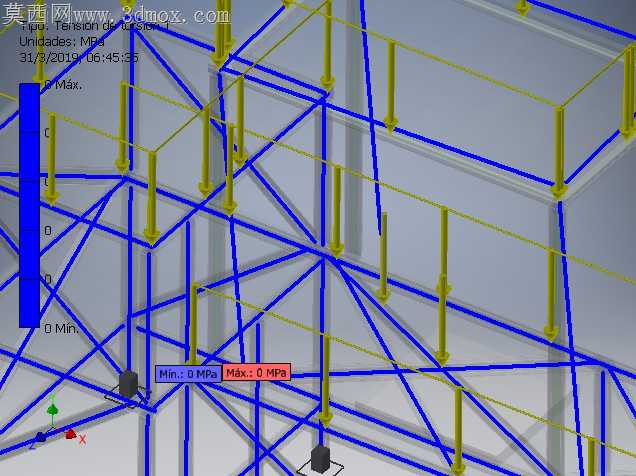

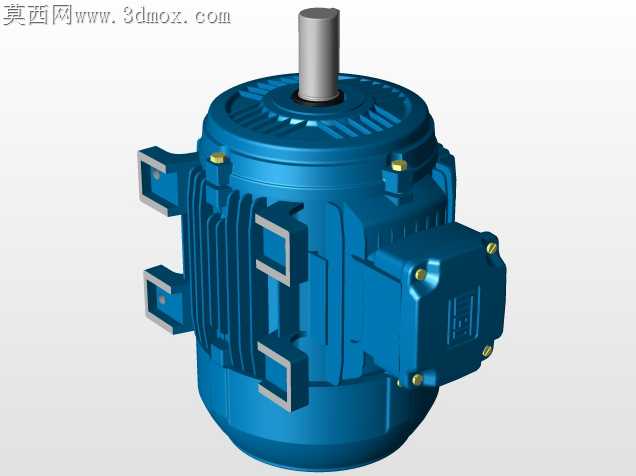

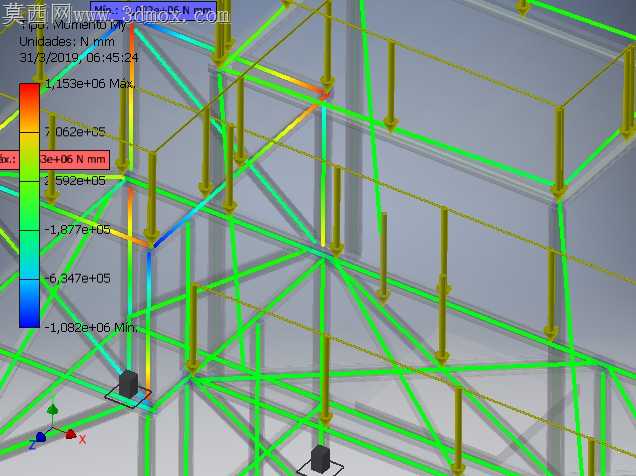

锯末造粒机用锯齿形压粒辊结构设计

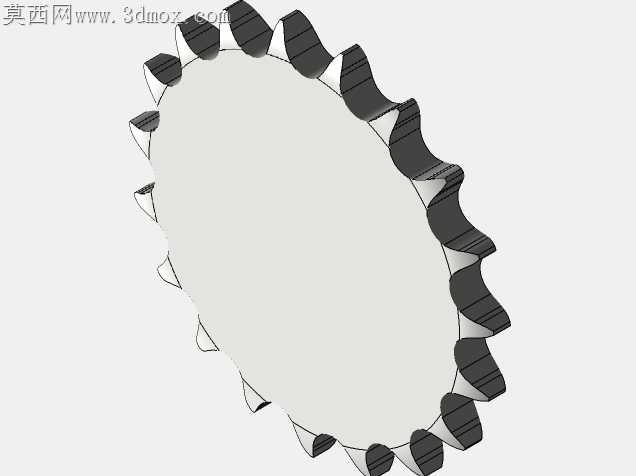

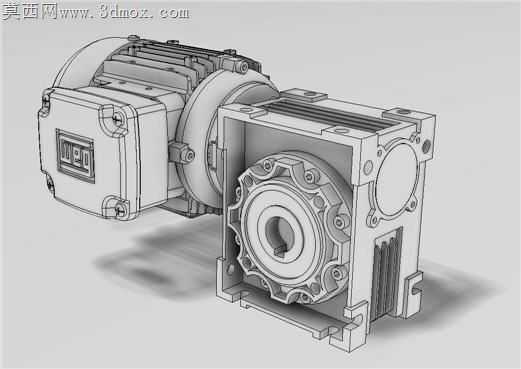

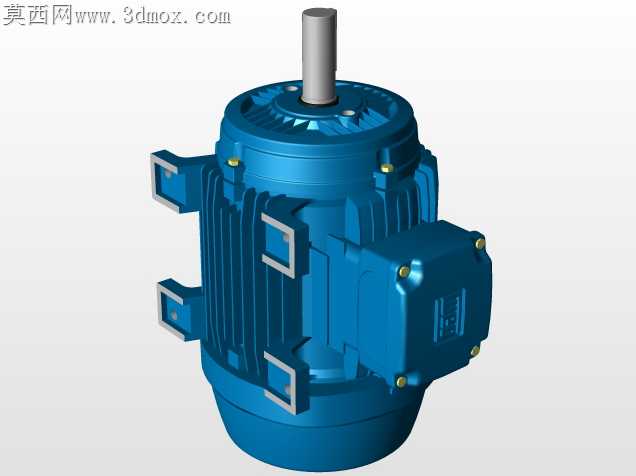

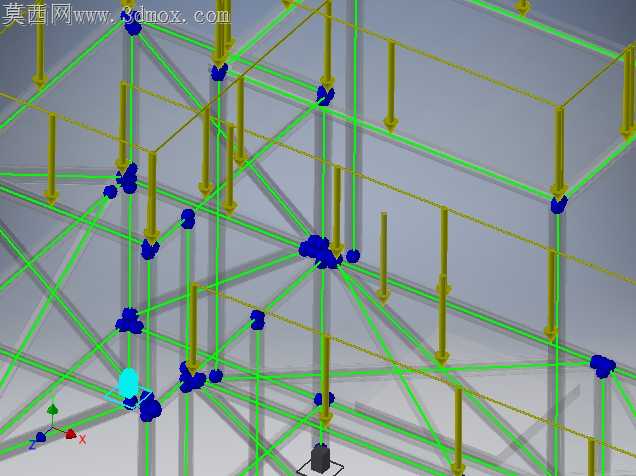

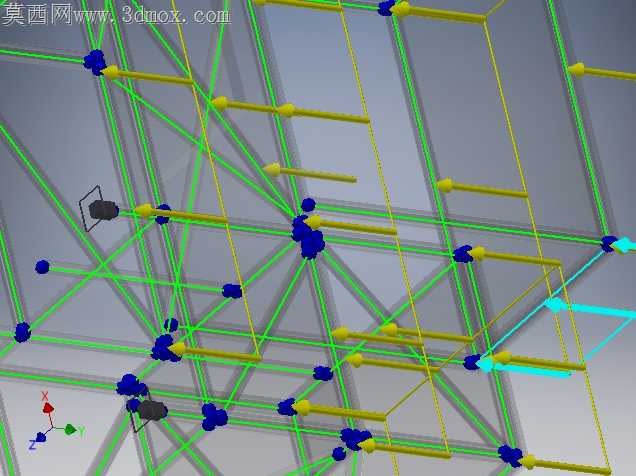

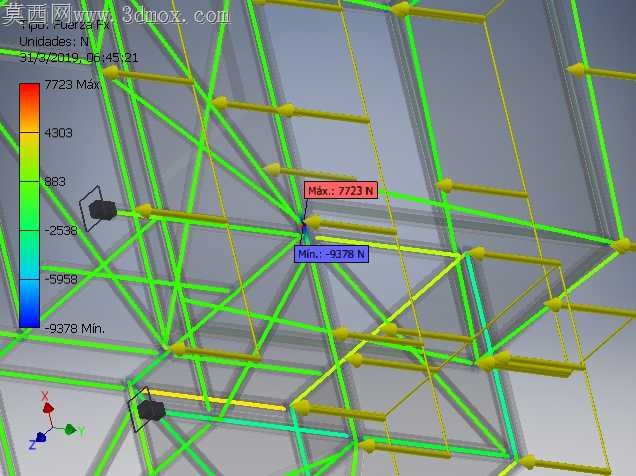

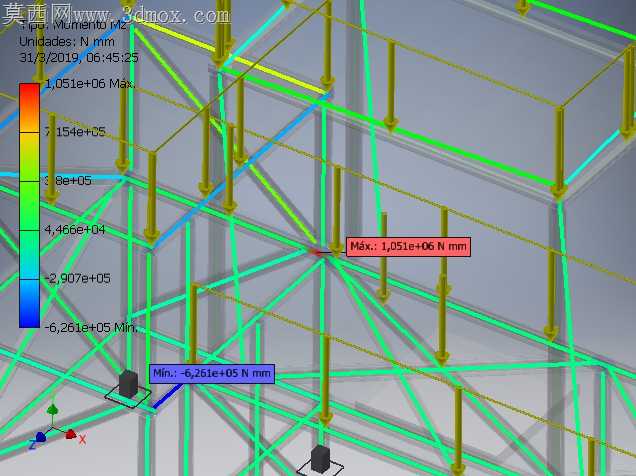

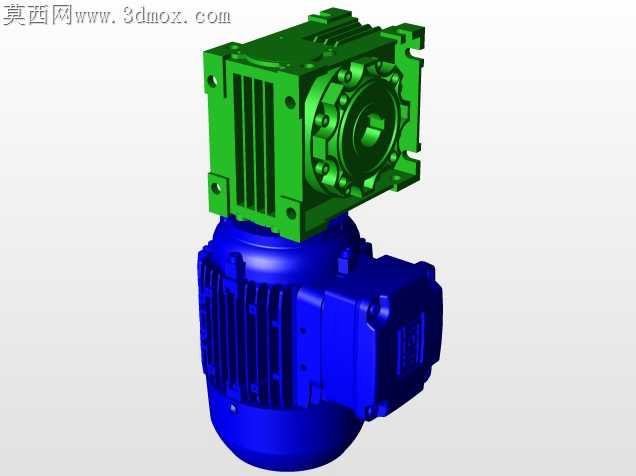

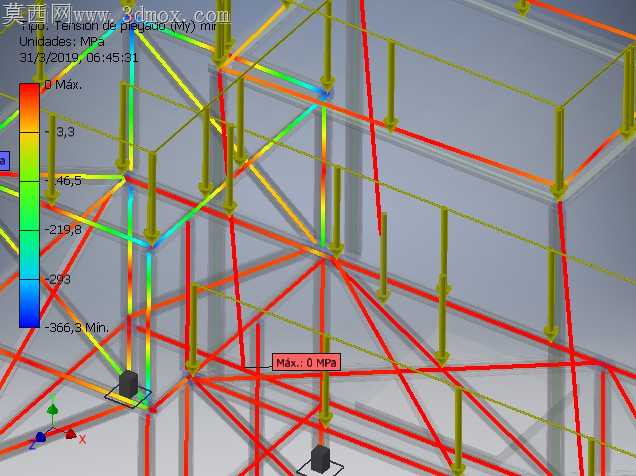

做这个锯末造粒机核心压辊零件的时候，一开始是卡在齿形的挤压效率上，最开始画的是直齿矩形刃，模拟挤压的时候发现锯末纤维容易卡在齿根缝隙里，连续运转半小时就会出现堵料打滑的问题，而且直齿的剪切力太集中，很容易把木质纤维剪得过碎，压出来的颗粒密度不均匀，碎末率特别高。后来调整齿形的时候特意把每个齿的刃口做成了带微小后角的波浪锯齿形，齿根位置做了R2.5的圆弧过渡，没有直角死角，锯末在挤压过程中会顺着圆弧面滑进压模孔，不会卡在齿根位置，而且波浪形的刃口是渐进式切入物料，不会一下子把纤维切断，能保留合适的纤维长度，压出来的颗粒成型度更好，强度也更高。建模的时候齿形的阵列是个麻烦事，一开始用普通的圆周阵列，做出来的齿形在圆周方向上是完全对齐的，挤压的时候物料受力是周期性脉冲式的，整个辊子运转的时候震动特别大，后来特意把每个齿沿着圆周方向做了1.2度的螺旋偏置，相当于整个齿形是微螺旋排布，运转的时候每个齿是依次切入物料，不会出现整排齿同时受力的情况，运转平稳性提升了很多，也降低了驱动端的负载冲击。曲面处理的时候，齿面的粗糙度特意做了分区设计，刃口位置做了模拟硬化处理的哑光金属质感，齿根圆弧面做了抛光质感的高亮面，对应实际加工中齿根需要抛光减阻的工艺要求，辊子的基准内孔面做了磨削纹理的质感，和轴配合的位置公差特意留了H7的配合间隙，装配的时候能保证压辊和主轴的同轴度，不会出现偏心甩动的问题。调试材质光影的时候，没有用太亮的镜面金属，而是选了带细微磨砂质感的合金结构钢材质，打光的时候用45度侧光把齿形的轮廓层次打出来，能清晰看到每个齿的后角和过渡圆弧的结构，不会因为反光太强看不清细节。这个结构设计最实用的地方就是解决了传统直齿压辊堵料、碎料多、震动大的问题，针对锯末这种长纤维物料的挤压特性做了专属的齿形优化，不管是做实训设计参考还是实际设备改型都有不错的参考价值，装配的时候只需要把压辊穿在主轴上，两端用挡圈限位就行，没有复杂的配合结构，拆装维护也很方便。
