大直径风机桩基双层环形桩夹持器设计

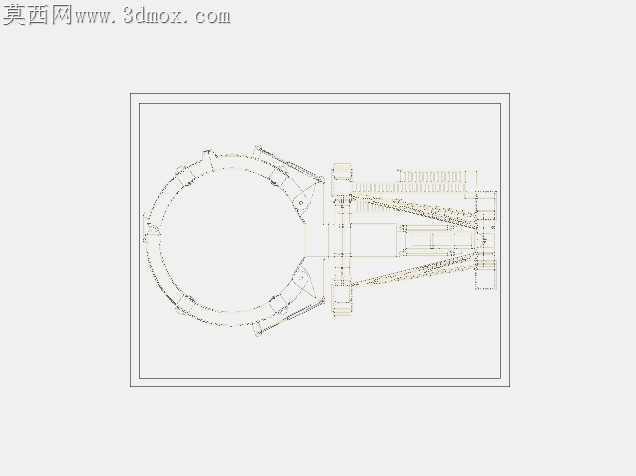

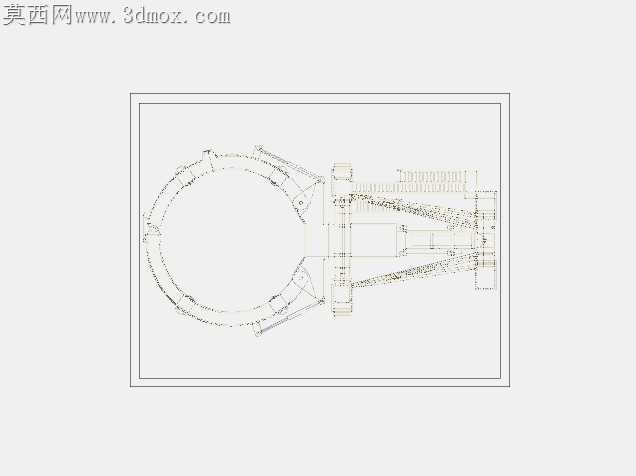

做这个模型的时候最先卡壳的是环形抱持段的形变余量控制，毕竟要适配最大千米级桩径，要是把环形架做成整圆刚性结构，现场桩体有细微椭圆度就会卡滞，特意把每层环形架拆成三段铰接式弧段，每段衔接处留了12mm的径向调节间隙，建模的时候反复调整铰接轴的配合公差，不能太松导致抱持时晃荡，也不能太紧让现场调节费劲。

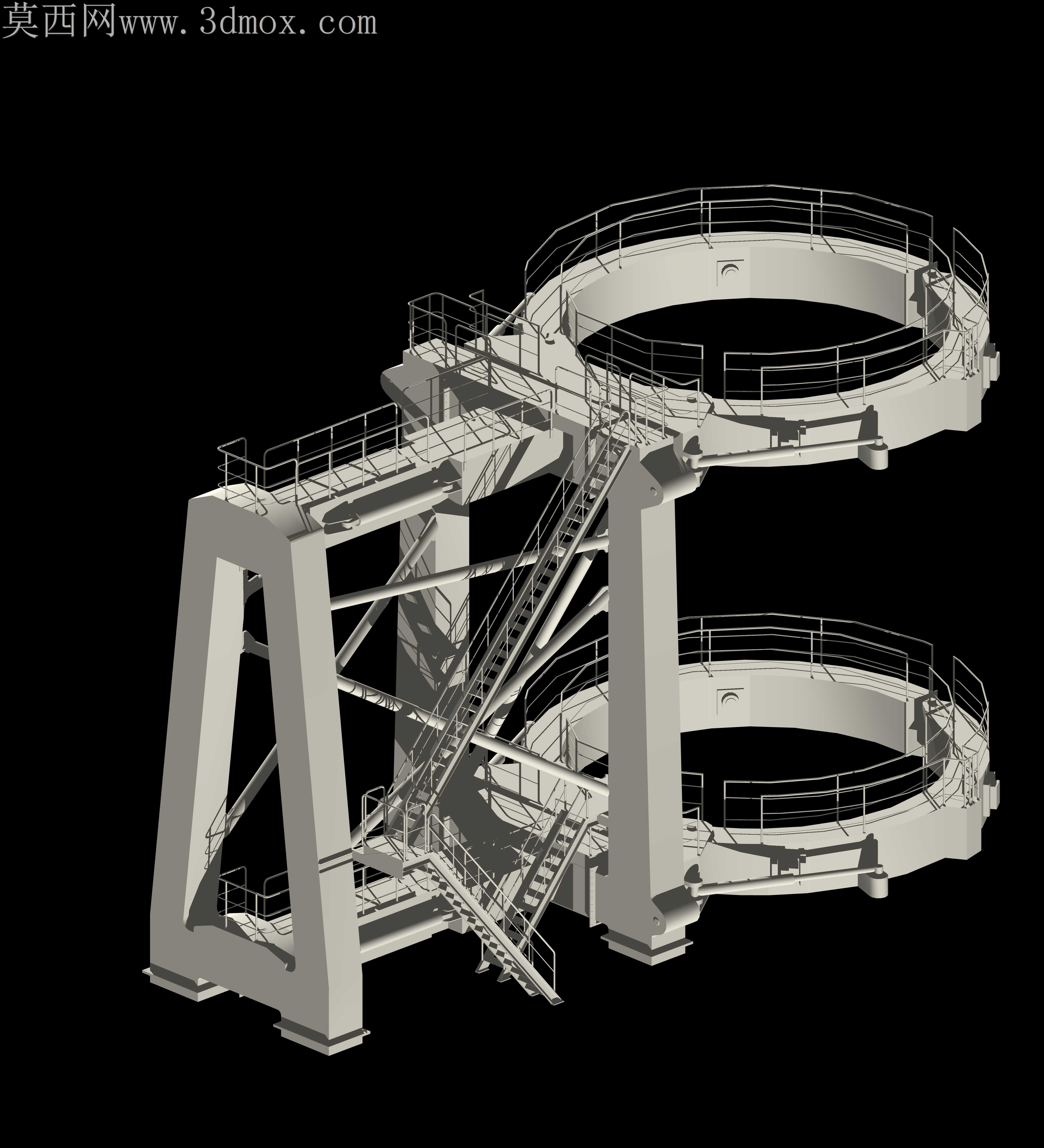

支撑框架一开始想做直立柱式结构，算载荷的时候发现单侧抱持力传导会让立柱受很大弯矩，改成斜撑桁架结构的时候特意把主支撑腿做了变截面处理，靠近环形架的位置截面加宽，往下逐渐收窄，既省材料又能把抱持产生的侧向力顺着斜撑分散到基座，建模时每根斜撑的连接节点都做了加厚凸台，避免应力集中导致的结构开裂。

护栏和爬梯部分没做简化，一开始想直接调用现成的护栏标准件，后来发现环形架是圆弧走向，标准直段护栏装上去会和环形边缘留缝，特意沿着环形架的外轮廓做了随形弯曲的护栏，每段护栏的立柱间距控制在1米，刚好符合高空作业的安全规范，爬梯的踏步做了防滑凸纹，连爬梯和环形架平台的衔接过渡板都做了圆弧倒角，避免现场人员磕碰。

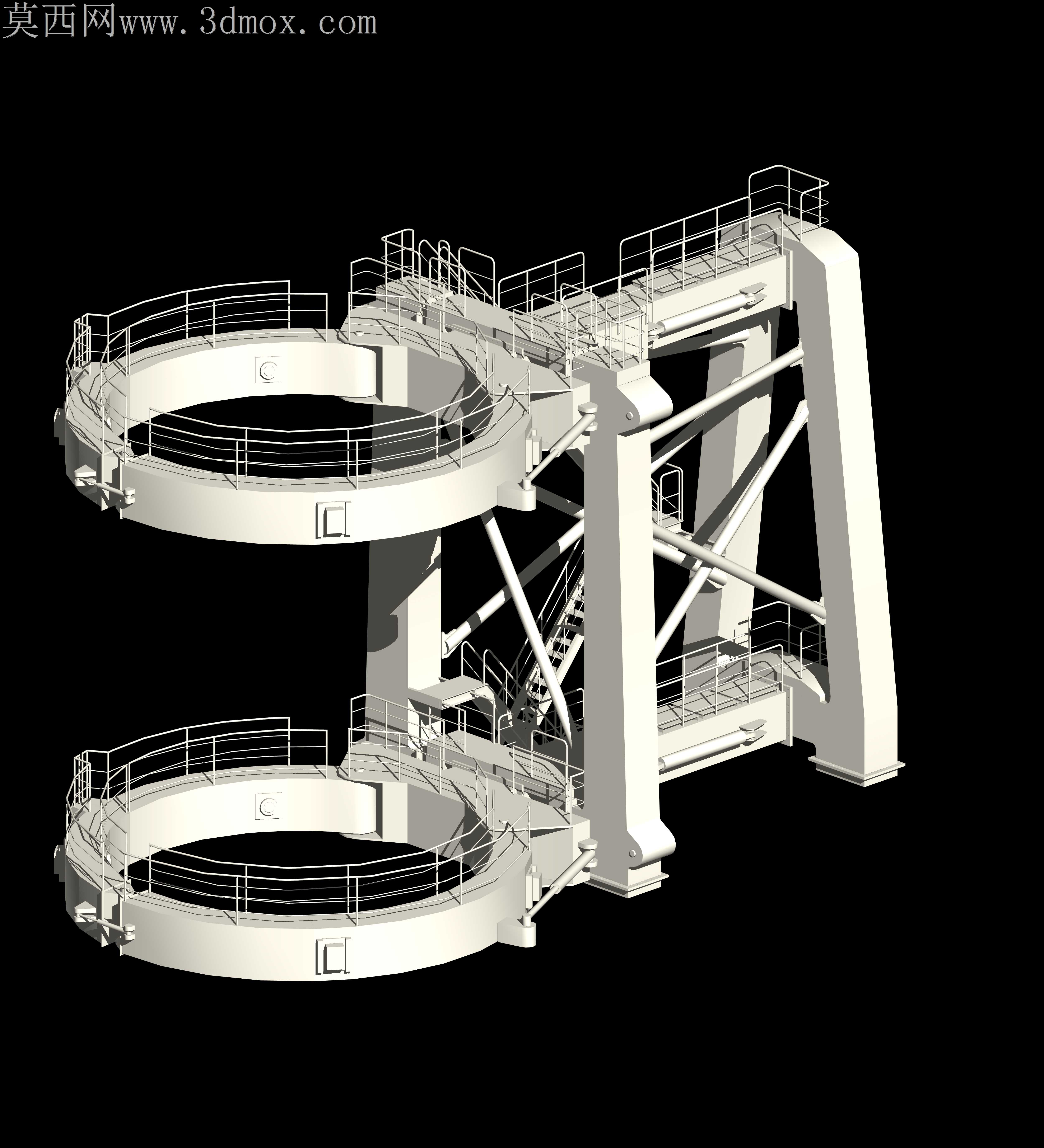

曲面处理上最费时间的是环形架内侧的夹持接触面，一开始做的是光滑直面，模拟夹持的时候发现接触应力集中在弧段两端，后来把接触面改成了微弧面，中间段比两端突出0.8mm，抱持的时候能让整个弧面均匀贴紧桩壁，不会出现局部压痕或者夹持力不足的问题。渲染调材质的时候，主体结构选了哑光浅灰的工业漆质感，没做高反光效果，毕竟这类重型工装都是户外施工用，高反光在阳光下会晃操作人员的眼睛，护栏部分特意调了稍亮一点的灰白色，和主体结构做区分，爬梯的踏步做了深灰色的防滑质感区分，阴影调试的时候特意把主光源打在斜侧方，把桁架结构的层次感打出来，能清晰看到每根斜撑的连接关系，不会糊成一团。

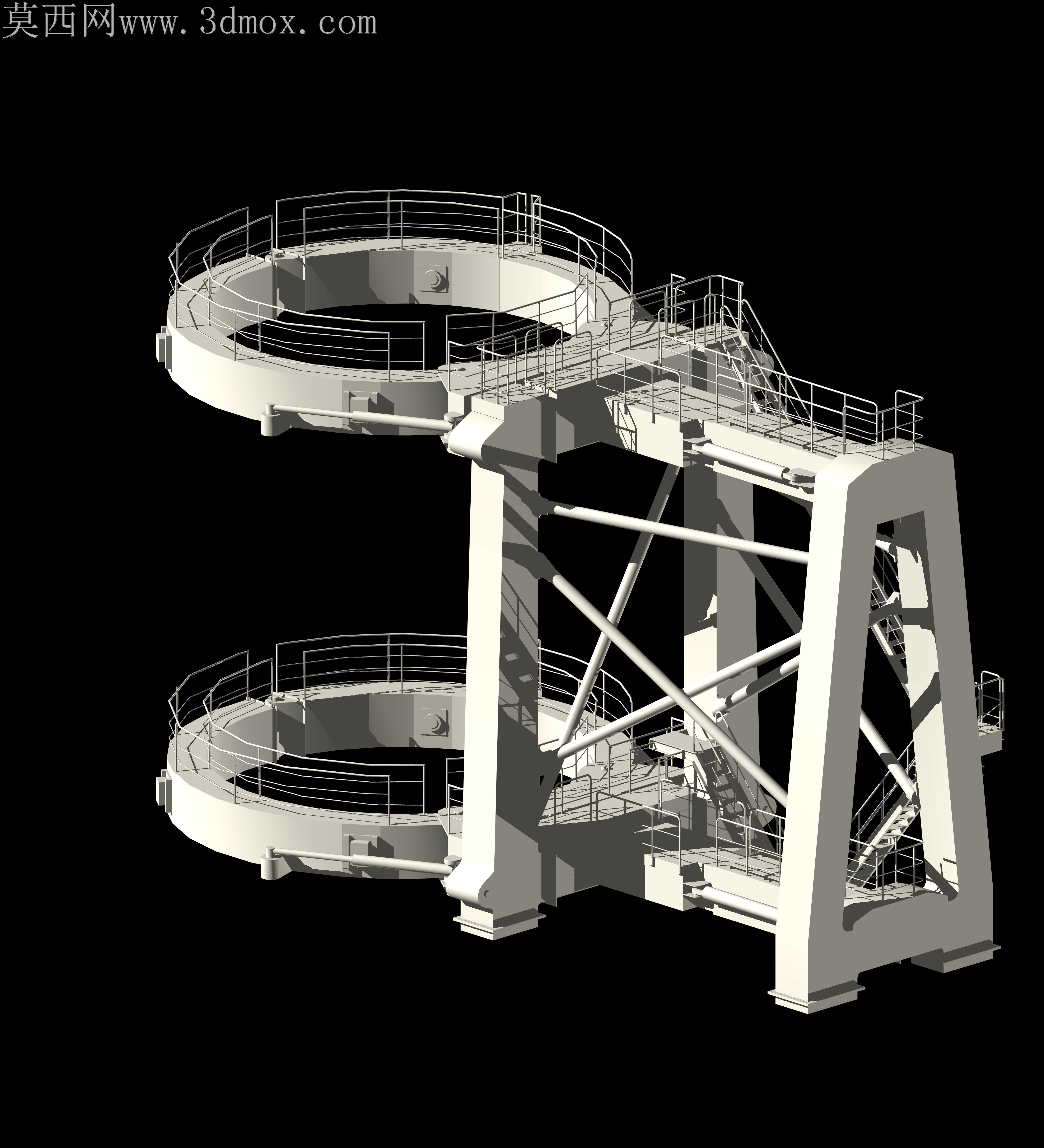

装配逻辑上是从下往上搭的，先定下层环形架的基准面，再装主支撑腿和斜撑，校准垂直度之后再装上层环形架，两层环形架的同轴度公差控制在2mm以内，不然抱桩的时候上下不同心会别坏桩体，每层的铰接弧段都做了独立的装配约束，能单独模拟开合动作，方便验证现场施工时的操作空间够不够。整个模型没做多余的装饰结构，所有细节都是冲着现场施工能用去的，不管是做施工方案演示还是工装结构验证，都能直接拿过来用，不用再大改结构。
