SPINDEL 索环

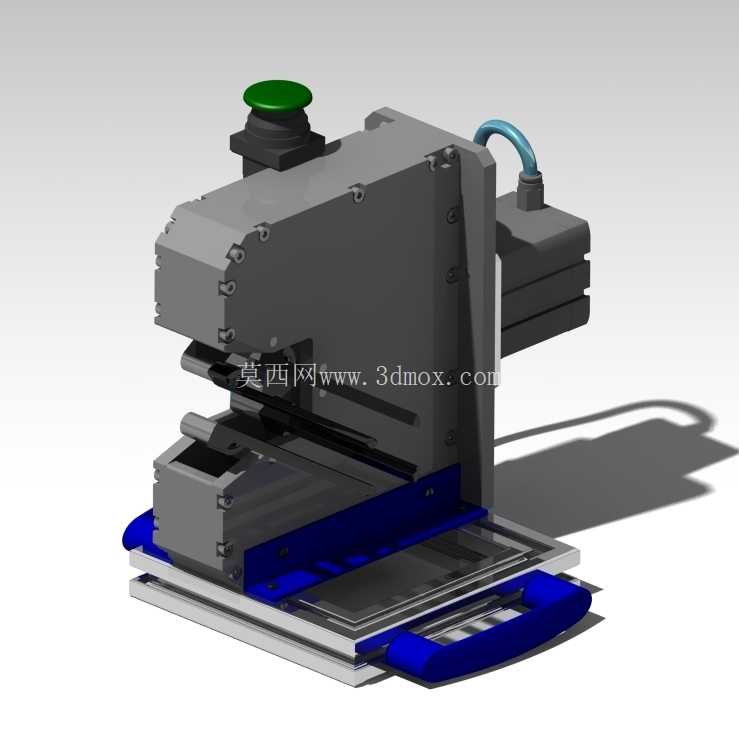

扩展索环机构 - 机械系统描述扩展索环机构是一种精密夹紧和扩展装置，旨在在加工或装配操作过程中安全地固定和定位部件。 该系统将机械输入力转换为受控的径向膨胀，从而可以牢固地内部夹紧索环或圆柱形工件。系统概述机械系统包括：刚性结构外壳坚固的金属框架，支撑主轴和膨胀组件，确保结构稳定性和对准精度。主轴和驱动电机组件后置电机驱动主轴机构。 主轴将轴向运动传递至膨胀元件。 电机连接通过柔性导管进行保护，以实现安全的动力传输。 膨胀心轴机构 该系统的核心是位于下部组件内部的膨胀心轴。 当施加轴向力时，锥形轴向前移动，迫使分段钳口或套筒向外。这种径向膨胀牢固地夹紧索环的内径。驱动系统膨胀是通过主轴驱动器产生的机械运动来控制的。 安装在顶部的绿色按钮提供操作员控制（启动/停止或激活）。底座和线性支撑该系统安装在精密加工的底座上，具有线性导轨功能，可在操作过程中保持对准并减少振动。
