泰坦89L车床用机械滚轮轴结构设计

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1178491
  • 泰坦89L车床用机械滚轮轴结构设计
  • 泰坦89L车床用机械滚轮轴结构设计
  • 泰坦89L车床用机械滚轮轴结构设计

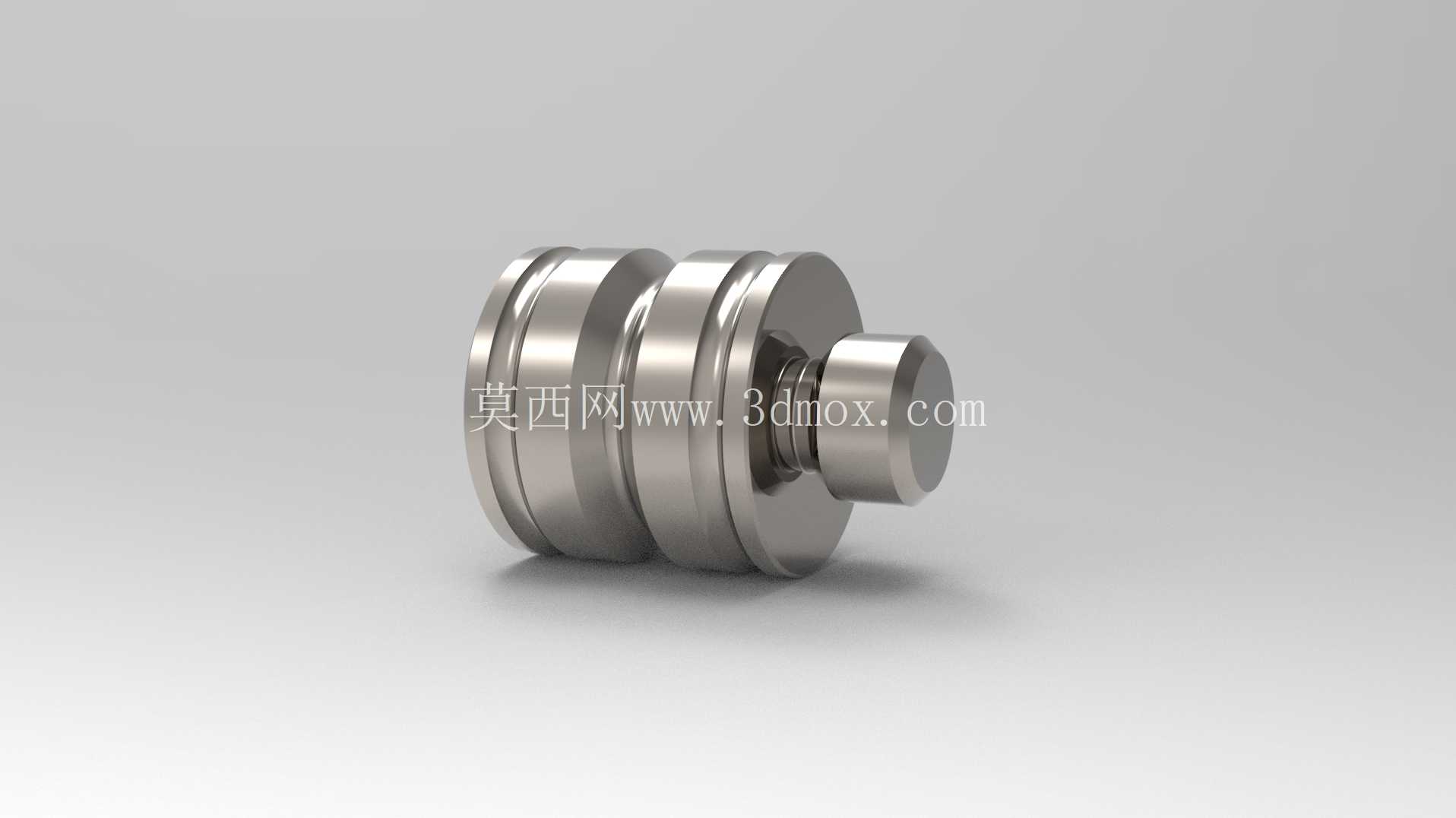

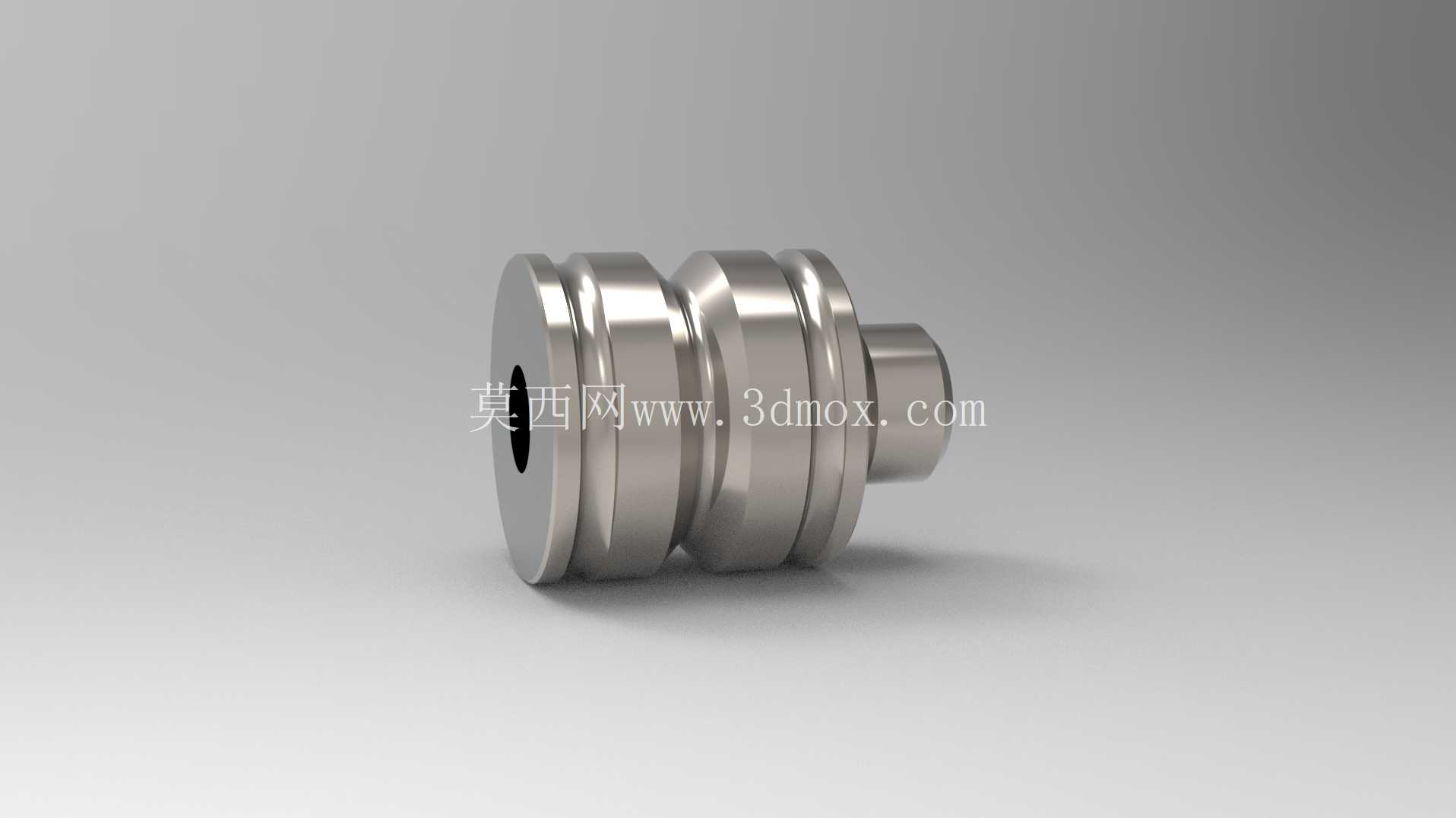

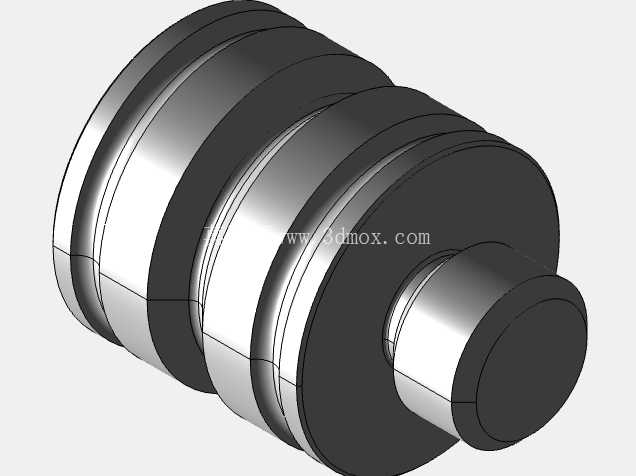

  该零件为车床进给系统配套的滚轮轴组件,主要应用于普通卧式车床、数控车床的溜板箱传动导向环节,承担溜板沿床身导轨纵向进给时的滚动支撑、载荷传递与运动导向作用,可有效降低溜板移动时的滑动摩擦阻力,提升进给运动的平稳性与定位精度,在中小规格精密车床的进给单元改造、备件替换场景中应用广泛。从结构设计逻辑来看,该组件采用阶梯轴搭配多组滚动轮体的集成式结构,轴体沿轴向设置多段不同直径的定位轴肩,分别对应轮体安装位、轴向锁紧位、端部支撑位,各轴肩的过渡圆角严格按照金属切削加工的应力集中控制要求设计,避免轴件在交变载荷作用下出现应力断裂风险。轮体部分采用多槽型外圆设计,槽型轮廓与床身配套导轨的凸起截面完全匹配,可同时承受垂直方向的切削载荷与水平方向的倾覆力矩,保证溜板在承受车削径向力时不会出现偏移、卡滞问题。端部的锁紧结构采用细牙螺纹配合止推垫片的设计,可在轮体装配完成后实现轴向预紧力的精准调节,既消除轮体与轴之间的装配间隙,又不会因预紧力过大导致轮体转动卡滞,适配车床长期连续运转下的间隙保持需求。

  从安装边界来看,该组件的轴向总长度、最大外圆直径均严格适配对应型号车床溜板的安装腔体尺寸,轴端的定位轴颈与溜板上的安装孔采用H7/h6的间隙配合公差,装配时无需额外修配即可直接装入安装位,轮体的外圆槽底直径、槽宽尺寸与床身导轨的配合间隙控制在0.02-0.04mm区间,既保证滚动运动的顺畅性,又能控制进给运动的反向间隙在车床精度允许范围内。在功能特性层面,该组件的轮体与轴之间采用滑动摩擦副配合,接触面的表面粗糙度要求达到Ra0.8以下,配合面的硬度通过表面淬火处理达到HRC45-50,可承受长期往复运动下的磨损,延长备件的使用寿命;轴体两端的同轴度公差控制在0.01mm以内,保证轮体转动时的径向跳动量不超过0.015mm,避免溜板移动时出现爬行、抖动问题,影响工件的表面加工质量。

  设计过程中充分考虑了车床加工场景的实际工况,针对车削加工时产生的切屑飞溅、切削液喷淋问题,轮体与轴的配合间隙处预留了防尘密封槽位,可配套安装毡圈密封件,阻止切屑碎屑、切削液进入配合面,避免磨粒磨损导致的零件提前失效。同时,整个组件的所有结构特征均适配常规cnc车床、外圆磨床的加工工艺,没有特殊的难加工结构,轴体的各段外圆可通过一次装夹完成车削加工,保证各轴段的同轴度要求,轮体的槽型轮廓可通过成型车刀一次加工成型,加工效率高,尺寸一致性好,适合批量备件生产。

  在实际选型替换时,需要核对组件的总长度、最大轮径、轴颈直径三个核心安装尺寸,确保与原有安装腔体的尺寸匹配,同时确认轮体槽型与现有导轨的截面轮廓一致,避免出现配合错位导致的运动卡滞;装配时需要按照工艺要求控制轴向预紧力,装配完成后手动转动轮体应灵活无卡滞,沿轴向推动轮体无明显窜动间隙,安装到溜板上后应保证轮体与导轨面均匀接触,无偏载、单点接触问题,否则会导致局部磨损加快,影响进给精度。该结构相比传统的滑动式导轨支撑板,摩擦阻力可降低60%以上,有效减小车床进给电机的负载,同时提升低速进给时的运动平稳性,减少工件表面的振纹问题,在普通车床数控化改造、老旧车床精度恢复场景中,这类滚轮轴组件是替换原有滑动支撑结构的常用选型。
