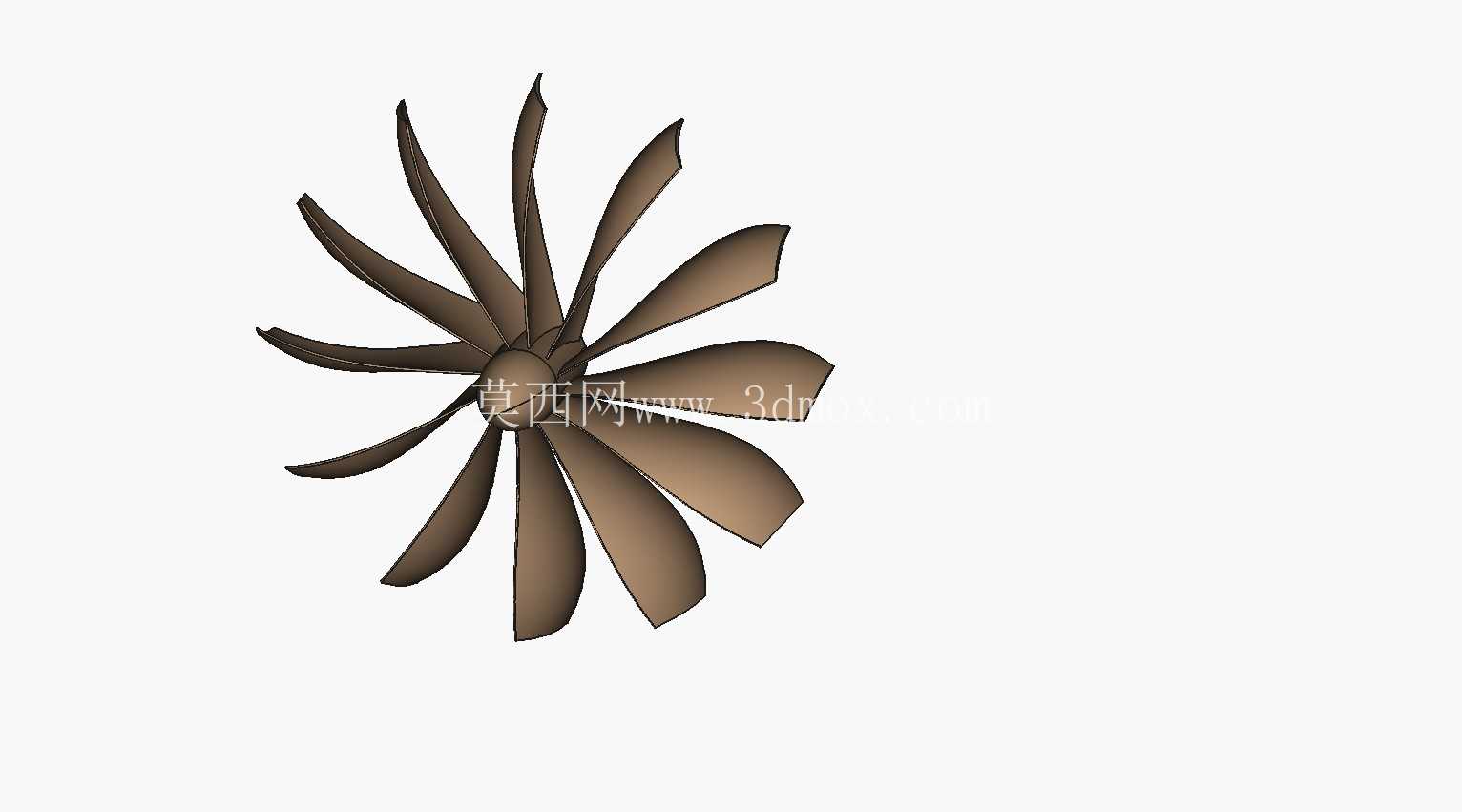

在流体动力输送与推进类设备的结构设计环节,螺旋桨作为核心的能量转换部件,其叶型排布、曲面曲率、轮毂匹配度直接决定整套设备的运行效率与振动噪声水平。这款十二叶片结构的螺旋桨,在设计初期就瞄准了低载荷工况下的均匀推力输出需求,区别于常规三叶、五叶的大推力螺旋桨,多叶片的排布方式能让叶片在旋转过程中依次切割流体介质,大幅降低单叶承受的流体冲击载荷,减少运行过程中的脉动振动,尤其适合对运行平稳性有要求的小型流体推进场景,比如小型教学演示设备、低速风洞试验台、小型水面航模的动力单元,也可作为流体力学课程中叶轮结构认知的具象教学载体。

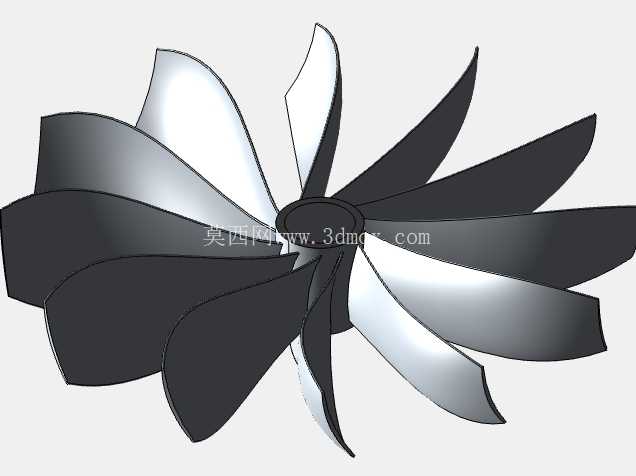

从设计思路上看,整个螺旋桨采用轮毂与叶片一体化的建模逻辑,首先确定中心轮毂的基准圆柱面,轮毂直径与叶片长度的比例控制在1:3.2,这个比例是经过多轮曲面曲率校验得出的,既能够保证轮毂有足够的结构强度承接传动轴的扭矩输入,也不会因为轮毂直径过大挤占叶片的有效做功面积。每一片叶片的曲面都采用等变螺距设计,从叶根位置到叶尖位置的螺距角平滑过渡,叶根处与轮毂衔接的位置做了R3的圆角过渡处理,避免应力集中导致的叶片根部断裂问题,叶尖位置做了0.5mm的收边处理,减少叶尖处的流体涡流损耗。十二片叶片沿轮毂圆周方向等角度均匀排布,相邻叶片之间的夹角为30度,这种等距排布方式能让每一片叶片的流体受力保持一致,不会出现偏载导致的传动轴径向跳动问题。
在安装边界的设计考量上,螺旋桨中心预留了标准的传动轴安装孔,孔内设计有2mm的平键槽,能够与直径匹配的标准传动轴实现周向固定,安装时只需要将螺旋桨沿轴向推入传动轴到位,通过轴端的锁紧螺母压紧轮毂端面即可完成固定,轴向安装定位尺寸从轮毂后端面到叶尖最远端的距离控制在合理范围,不会与设备的导流罩、支撑结构发生运动干涉。叶片的曲面厚度从叶根到叶尖逐渐递减,叶根位置厚度为4mm,保证扭矩传递的结构强度,叶尖位置厚度为1mm,降低叶片旋转过程中的流体阻力,整个叶片的曲面曲率经过连续校验,没有出现曲面褶皱、曲率突变的问题,能够直接导入铸造工艺模块生成模具型腔,适合采用熔模铸造的方式进行小批量生产,铸造完成后只需要对叶片表面进行简单的抛光处理,就能够达到设计要求的表面粗糙度,减少流体流经叶片表面的摩擦阻力。
从实际使用的功能特性来看,这款十二叶螺旋桨在低转速工况下就能输出稳定均匀的推力,不会出现少叶片螺旋桨在低转速下的推力脉动问题,运行过程中的噪声水平更低,对于教学演示场景来说,平稳的运行状态能够让学习者更直观地观察螺旋桨的流体推动效果,不会因为振动过大导致演示设备移位。同时这种多叶片的结构设计,对建模初学者来说也是很好的曲面练习案例,从基准轴建立、轮毂基体生成,到单叶曲面构建、圆周阵列排布,再到圆角过渡处理、安装孔位切除,整个建模流程覆盖了三维机械设计中常用的曲面拉伸、放样、阵列、切除等操作,能够帮助初学者快速掌握曲面类零件的建模逻辑,理解流体动力部件的结构设计要点。在实际选型匹配时,只需要确认传动轴直径、安装空间的径向与轴向尺寸满足设计边界,就可以将这款螺旋桨适配到对应的小型流体设备上,不需要再对叶片型面做额外的调整,大幅缩短小型设备的动力部件设计周期。
