四轴飞行器连接臂结构优化设计

这款四轴飞行器的机臂结构，主要面向消费级及小型工业级多旋翼无人机的机架装配场景，作为连接中心机架板与末端动力单元的核心承力部件，其结构合理性直接决定飞行过程中的机架稳定性与动力传递效率。日常作业中，这类机臂需要承受电机运转产生的持续振动、飞行姿态调整时的交变弯矩，以及突发坠撞时的冲击载荷，因此结构设计阶段需要兼顾刚性、重量与装配兼容性三者的平衡。

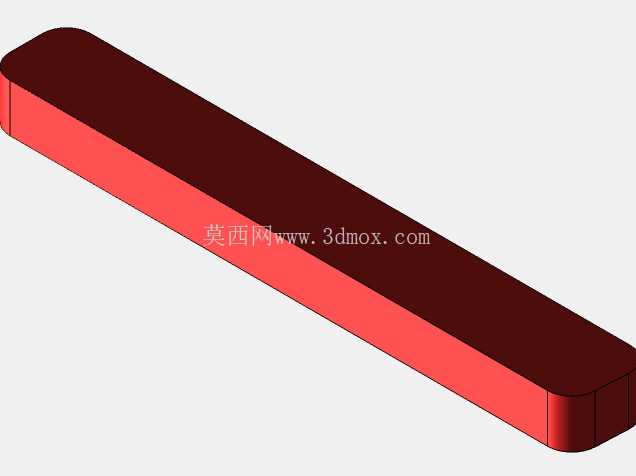

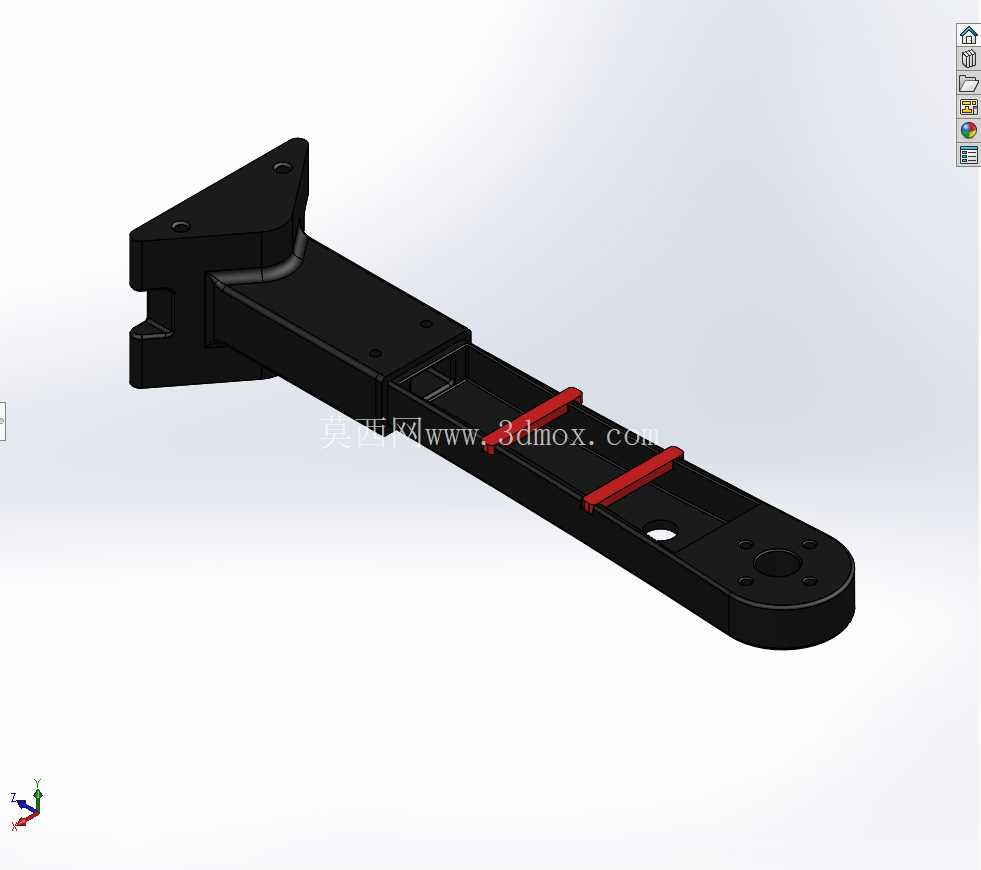

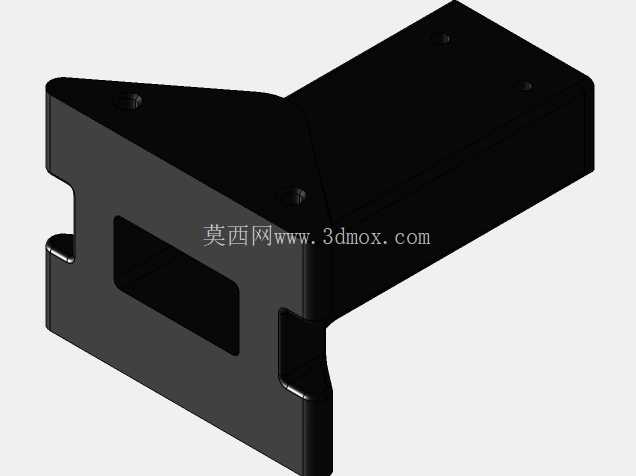

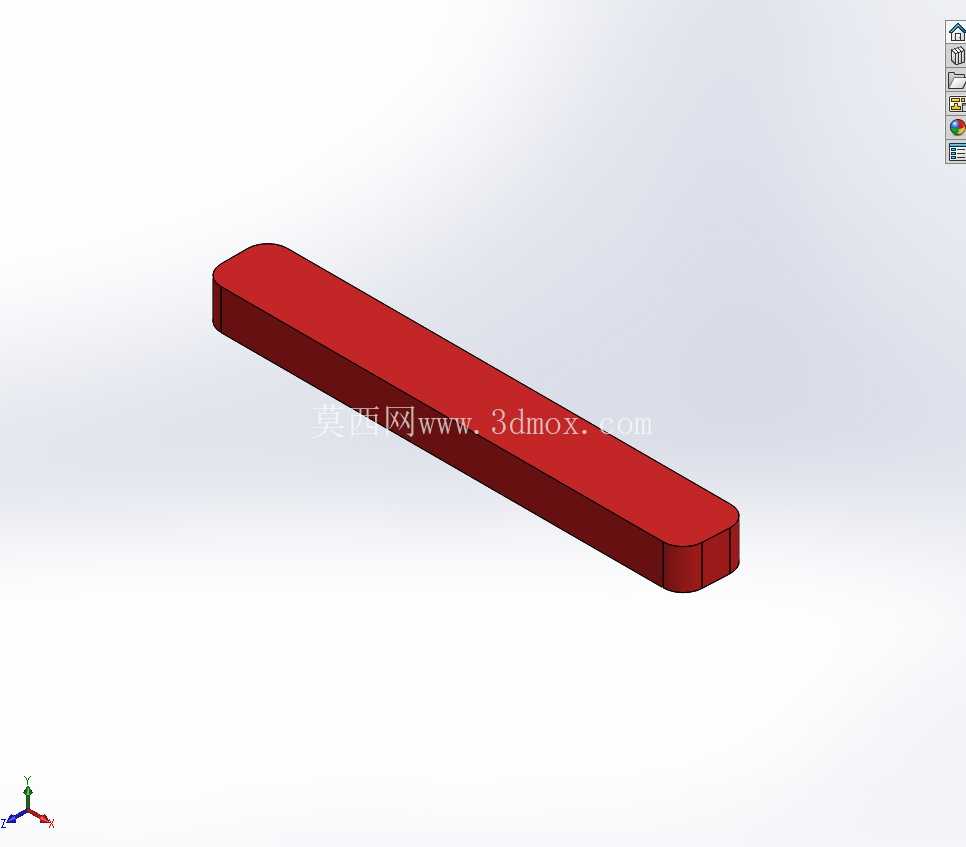

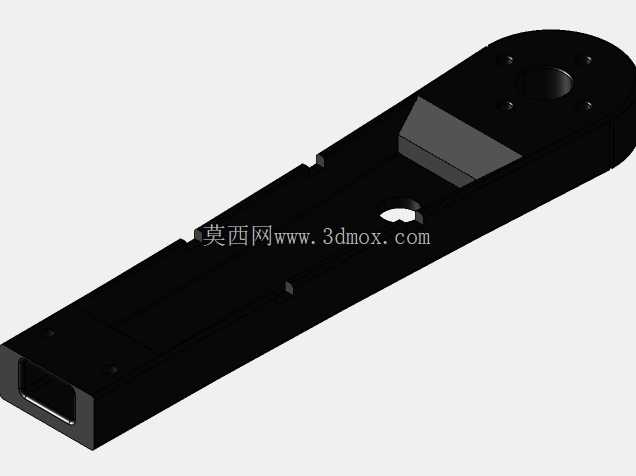

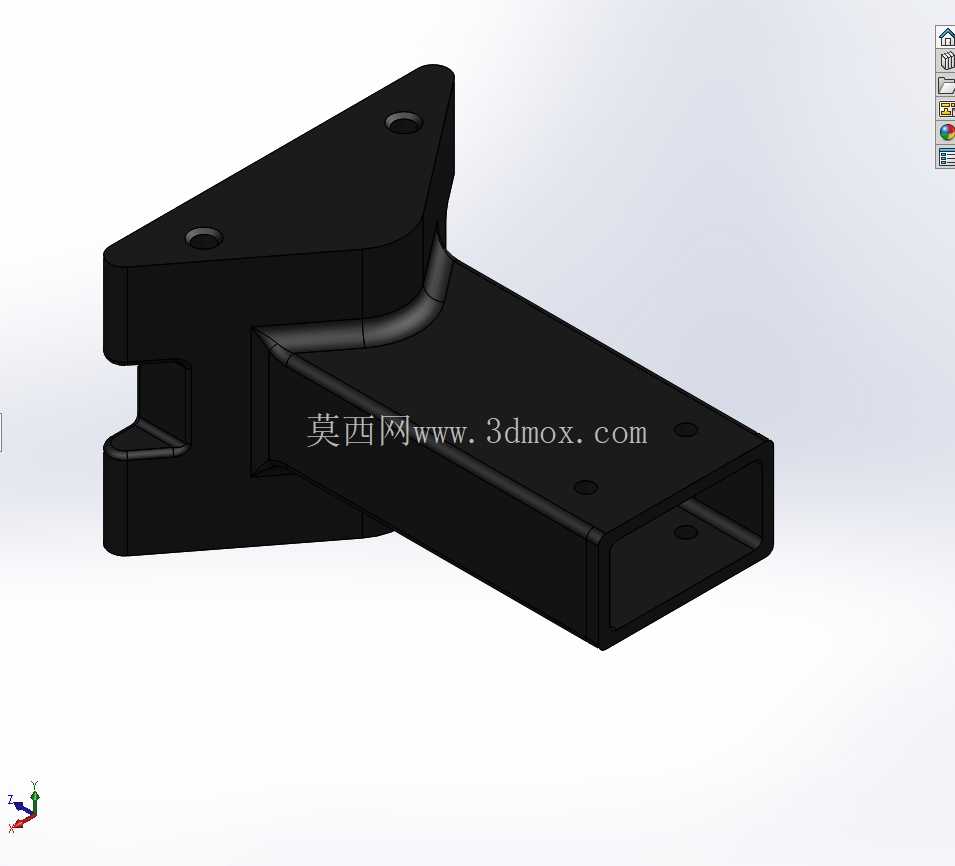

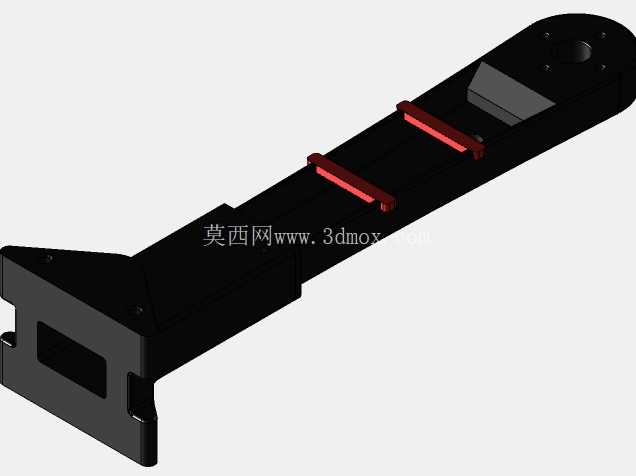

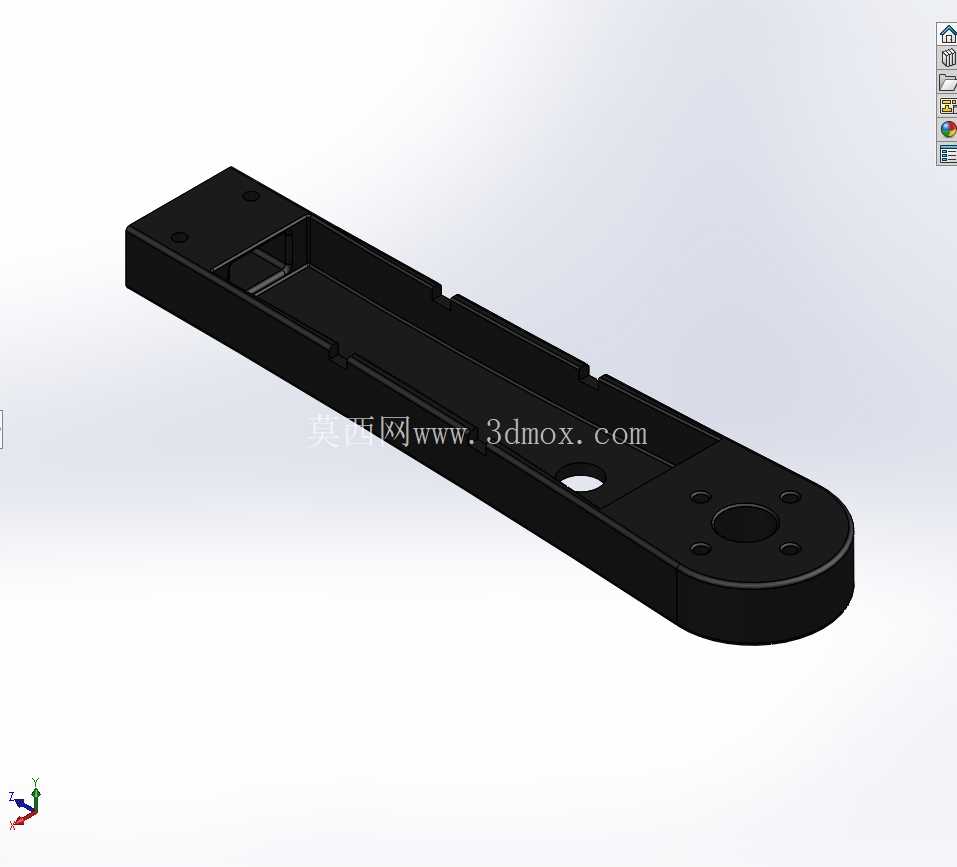

从功能特性来看，该机臂一端采用三角法兰式连接结构，设置三个定位安装孔，可与中心机架的上下碳板或玻纤板形成稳固的锁附连接，法兰根部做了圆弧过渡加强处理，避免应力集中导致的起降冲击断裂问题；臂身主体采用长条形中空腔体结构，既可以降低整体自重，又能预留出电调、信号线的布设空间，臂身内侧设置的两道红色限位凸台，可直接卡装电子调速器，无需额外设计固定扎带位或粘接位，减少装配工序的同时，也能避免飞行过程中电调移位导致的线路拉扯问题。机臂末端为圆形电机安装座，设置四个呈圆周分布的电机固定孔，适配主流22、23系列外转子无刷电机的安装孔距，安装座端面做了沉台设计，可容纳电机底部的出线端，避免电机安装时出现悬空、贴合不严的问题。

设计思路上，这款机臂采用一体化铸造成型的工艺路径，整体结构无拼接缝隙，相比常见的碳管夹装式机臂，省去了管夹、转接件等额外配件，装配时直接通过螺丝锁附即可完成固定，装配效率提升明显。结构设计阶段针对臂身的壁厚做了梯度优化，靠近法兰连接端的臂身上下壁厚做了加厚处理，因为该区域是飞行过程中弯矩最大的受力段，加厚处理可在不显著增加重量的前提下提升抗弯能力；靠近末端电机座的区域壁厚适当减薄，匹配末端的载荷分布，避免不必要的重量冗余。臂身腔体内部设置了两道横向加强筋，既可以提升臂身的抗扭刚性，避免电机高速转动时臂身出现共振，又能作为电调安装的支撑面，让电调与臂身内壁贴合更紧密，提升飞行过程中的散热效率。

从安装边界来看，该机臂的法兰端安装孔位中心距适配主流330、380轴距四轴飞行器的中心板安装尺寸，安装后机臂的外伸长度可让末端螺旋桨与相邻机臂的螺旋桨预留足够的安全间隙，避免飞行过程中出现打桨问题。臂身的整体宽度控制在合理范围内，不会遮挡中心板上飞控、GPS模块的信号接收，同时中空腔体的走线空间可容纳16AWG的动力线与3P信号线，走线时可直接从臂身内部穿过，减少外部线路的风阻。末端电机安装座的同轴度做了严格控制，安装面与臂身主体的垂直度误差控制在0.1mm以内，可保证电机安装后输出轴与机臂平面垂直，避免螺旋桨旋转时出现偏摆导致的飞行抖动问题。

实际应用中，这类一体化铸造机臂相比传统的碳管组合式机臂，维护成本更低，出现坠机损坏时可直接整体替换，无需重新调试管夹位置与电机同轴度，同时铸造成型的结构一致性更好，批量生产时四个机臂的重量差可控制在2g以内，能减少飞控的动力补偿负担，提升飞行稳定性。结构设计时还在臂身侧面预留了LED灯条的安装卡槽，用户可根据需求加装航行灯，无需额外打孔或粘接，避免破坏臂身的结构强度。整体结构没有多余的装饰性特征，所有曲面与凸台都服务于受力或装配需求，完全围绕飞行场景下的实际使用需求做设计优化，没有冗余的结构设计。
