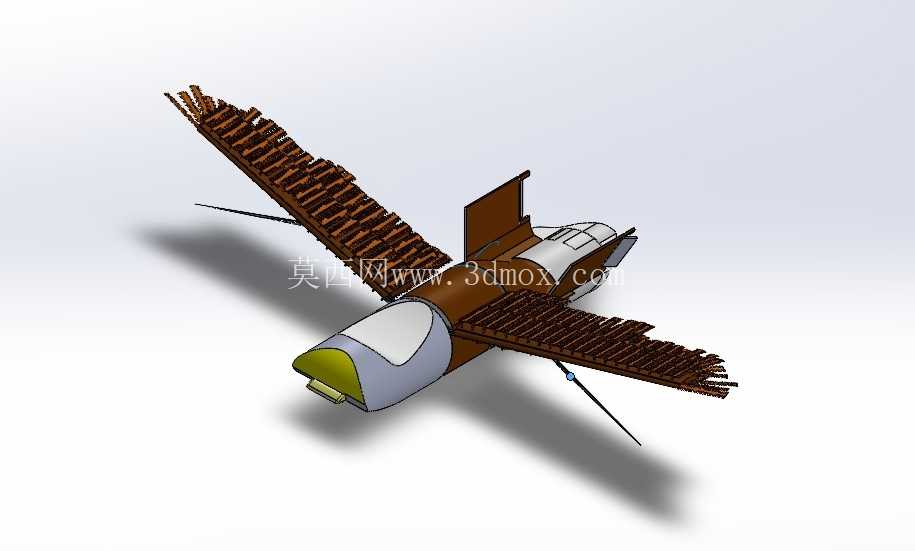

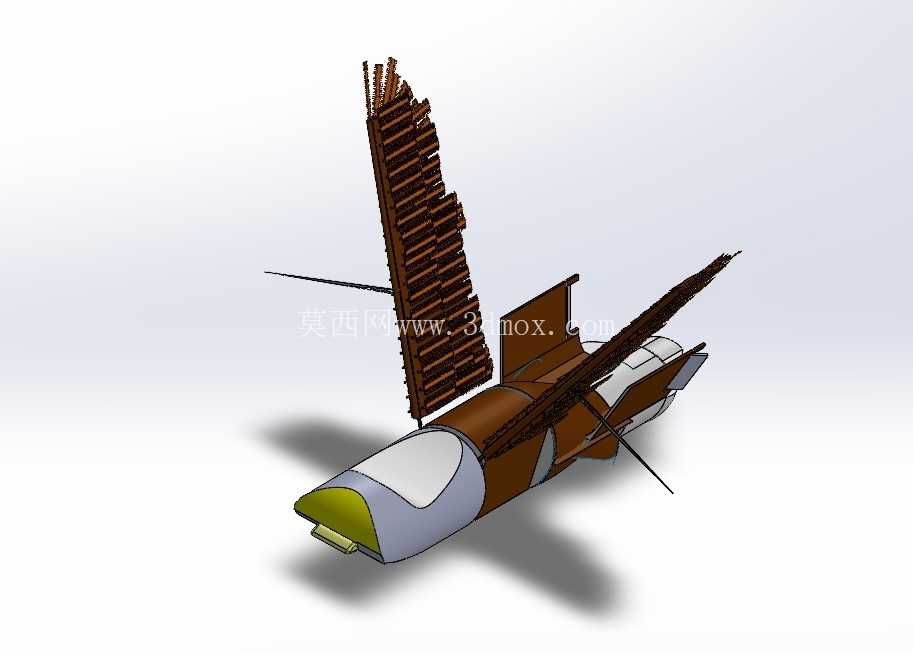

这款仿生扑翼飞鸟结构,核心面向仿生机械研发、科教演示、微型飞行器原理验证场景设计,区别于常规固定翼、多旋翼飞行载体,其通过模拟鸟类扑翼动作产生升力与推力,可用于低雷诺数空气动力学试验、仿生机构教学演示、小型低空侦查载体原理样机开发等场景。从结构设计逻辑来看,整机采用分段式模块化布局,机身主体作为核心承载舱段,预留了动力组件、控制模块、能源单元的安装空间,机身截面采用流线型修型,降低前飞过程中的空气阻力,头部做圆弧过渡处理,避免尖锐结构带来的气流分离问题。

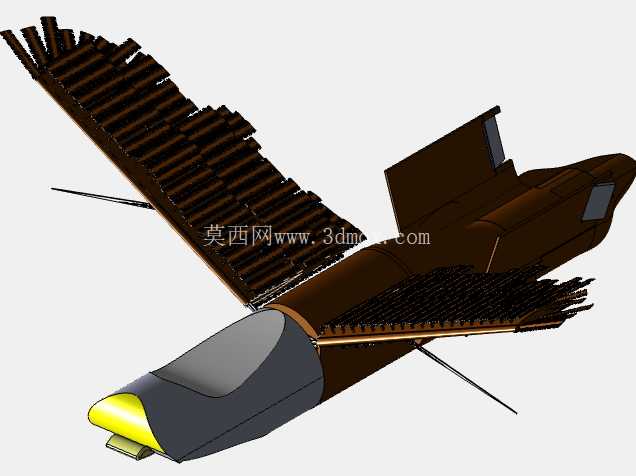

翼面结构采用分段式肋条排布设计,每根翼肋沿翼展方向按气动外形梯度布置,模拟鸟类飞羽的排布逻辑,既保证翼面扑动过程中的形变量符合气动要求,又能通过肋条间隙降低翼面自身重量,翼根位置设计有铰接安装位,可与机身内部的扑动传动机构连接,将旋转动力转化为翼面的上下扑动动作,同时翼尖位置预留了调整段,可根据实际试飞的气动表现调整翼尖的上反角度,优化飞行稳定性。尾翼部分采用垂直安定面加水平安定面的组合布局,垂直尾翼保证航向稳定性,水平尾翼可通过舵机调整偏转角度,控制整机的俯仰姿态,尾翼与机身采用快拆式连接结构,方便调试过程中快速更换不同尺寸的尾翼组件,适配不同翼展、不同扑动频率下的气动配平需求。从安装边界来看,整机翼展控制在20厘米级别的适配尺寸,机身长度与翼展比例参考真实猛禽的躯体比例设置,所有结构件的安装孔位均采用标准M3规格设计,传动铰接位置预留了轴承安装位,可通过加装微型滑动轴承降低扑动过程中的传动阻尼,减少动力损耗。结构设计阶段充分考虑了成型工艺的适配性,所有零部件均做了拔模斜度处理,壁厚控制在均匀1.5-2毫米区间,既满足熔融沉积成型工艺的打印强度要求,也适配金属铸造的小批量样件生产需求,避免出现壁厚突变导致的成型缺陷。
传动部分的设计上,扑翼驱动采用曲柄摇杆机构,将动力电机的连续旋转运动转化为两翼的同步上下扑动,机构传动死点位置做了避让设计,保证扑动过程的连续性,两侧翼面的传动连杆采用对称布局,保证两翼扑动幅度、频率的一致性,避免飞行过程中出现两侧升力不均导致的偏航问题。机身内部的设备舱做了分层设计,底层用于安装动力电池,中层安装驱动电机与传动齿轮组,上层预留飞控板、通信模块的安装位置,重心位置设计在翼根前缘30%左右的区间,符合扑翼飞行器的重心配平要求,减少飞行过程中的姿态调整负担。
翼面的肋条结构并非等间距排布,靠近翼根位置的肋条间距更小,保证翼根位置的结构强度,承受扑动过程中最大的传动载荷,靠近翼尖位置的肋条间距适当放大,允许翼尖在扑动过程中产生一定的被动扭转,模拟真实鸟类翼尖的柔性变形效果,提升气动效率。整机所有外露结构均做了圆角处理,避免尖锐棱边造成的气流扰动,同时也能避免调试、搬运过程中划伤操作人员。在实际应用中,该结构既可以作为高校机械工程、航空航天专业的仿生机构教学案例,帮助学生理解曲柄摇杆传动、气动布局配平、轻量化结构设计的工程逻辑,也可以作为微型扑翼飞行器的原理验证样机,通过更换不同刚度的翼面材料、调整扑动频率、修改尾翼尺寸,测试不同参数下的飞行性能,为后续实用化的扑翼飞行载体开发积累结构设计数据。结构设计过程中,针对反复拆装的铰接位置做了耐磨强化设计,铰接孔位可镶嵌铜套提升耐磨性能,满足长时间试验调试的使用需求,避免多次拆装后孔位磨损导致的传动间隙过大问题。
