设备用集成式油路接口外壳块结构

　　在中小型液压动力单元、集中润滑系统的现场布设场景里，这类集成式外壳块往往承担着核心的油路转接、元件承载双重作用，区别于传统分散式管接头拼接的结构，它把垂直向上的主进油口、侧置的分支油路接口、内部通油腔道以及相邻元件的安装定位面整合在同一个块体上，能大幅减少外接管路的接头数量，从根源上降低液压系统跑冒滴漏的概率，同时压缩整套动力单元的安装占用空间，很适合用在设备内部安装空间局促、油路排布紧凑的工况，比如小型机床的润滑站、非标自动化设备的液压夹持模块里都能见到同类结构的应用。

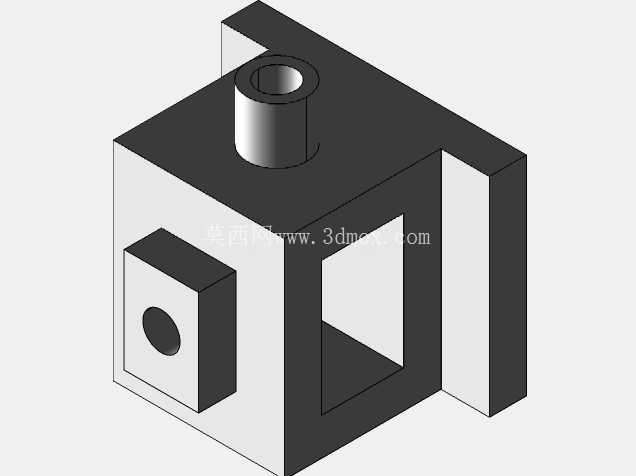

　　从结构设计逻辑来看，这个块体采用了方正的主体构型，主体外侧预留的矩形凸台是侧置油路接口的安装定位面，凸台上的通孔直接连通块体内部的通油腔，垂直向上突出的圆柱筒结构是主油路的连接口，筒体内孔做了精加工余量预留，后续装配时可以直接卡装标准液压管接头，不需要额外加工转接衬套。块体中部的方形镂空结构并非减重设计，而是预留的电磁阀安装位，镂空的内侧平面做了粗糙度要求，装配时电磁阀的密封面可以直接贴合在这个平面上，通过块体内部预先铸出的油道直接连通主油路和分支油路，省去了外接管路连接电磁阀的步骤，也避免了管路振动带来的接头松动风险。

　　块体右侧突出的竖直平板结构是整个块体的安装定位边，平板上预留了两个安装螺栓的过孔位置，安装时可以直接贴靠在设备基座的竖直安装面上，穿入螺栓完成固定，不需要额外设计转接安装支架，能减少装配环节的零件数量。在尺寸边界的把控上，设计时优先保证了内部通油道的壁厚满足液压系统16MPa工作压力的强度要求，主油口的通径匹配常用的10mm通径液压管，侧置分支油口通径为6mm，适配润滑支路或者小流量控制油路的流量需求。整体块体的安装基准面选在右侧竖直平板的背面和块体的底面，两个基准面的垂直度公差控制在0.05mm以内，保证安装后主油口的竖直度，避免管接头安装后出现偏斜带来的密封隐患。

　　设计过程中特意把各个外接接口的朝向做了统一规划，主油口垂直向上方便接入主供油管，侧置分支油口朝向设备外侧方便连接支路油管，电磁阀安装位朝向操作侧方便后续的检修和阀件更换，所有需要后期加工的密封面、安装孔位都在铸造时预留了足够的加工余量，同时避免出现铸造死角，方便铸造成型后的清砂作业，也能减少后续机加工的走刀路径，降低加工成本。块体的边角位置都做了铸造圆角处理，既可以避免铸造时出现应力集中导致的铸件开裂，也能防止装配过程中尖锐边角划伤操作人员或者油管外壁。在实际选型适配时，这类结构的外壳块可以直接匹配标准的6通径电磁阀，不需要修改安装尺寸，主油口可以连接常用的卡套式管接头，侧置接口可以连接快插式润滑管路，整体的安装占用空间比传统分散式油路块缩小近三分之一，重量也能降低20%左右，同时因为减少了外接接头，整个油路的压力损失也能控制在合理范围内，不会因为集成结构带来额外的流量损耗。
