径流式涡轮叶片精密结构三维数模

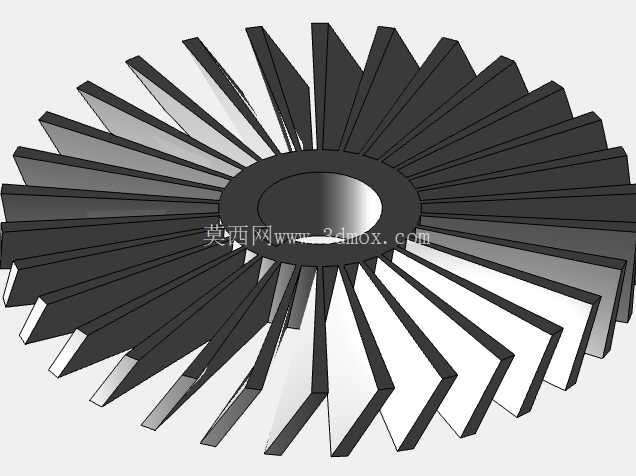

这款涡轮叶片的三维结构设计，主要面向小功率径流式涡轮动力单元的配套需求，常见于微型燃气轮机、车用涡轮增压器、小型航空辅助动力单元以及工业透平设备的核心做功段。作为涡轮设备里直接承接高温高压气体动能、将流体能量转化为轴系旋转机械能的核心零件，叶片的型线精度、安装定位结构直接决定了整套设备的能量转换效率与运行可靠性。

从实际应用场景来看，这类带整体叶盘结构的涡轮叶片，多采用失蜡精密铸造工艺完成毛坯生产，后续再通过五轴加工对中心安装孔、端面定位基准做精加工，最终做动平衡校验后装配到涡轮轴上。设计过程中首先要匹配设备的额定转速、进气流量、膨胀比参数，确定叶片的数量、叶高与进出口安装角，每一片叶片的型面都不是等厚度直壁结构，从叶根到叶顶存在连续的扭角变化，目的是让气流在叶轮流道内完成顺畅的转向与膨胀，减少流动过程中的涡流损失，避免气流在叶背位置出现分离导致效率下降。

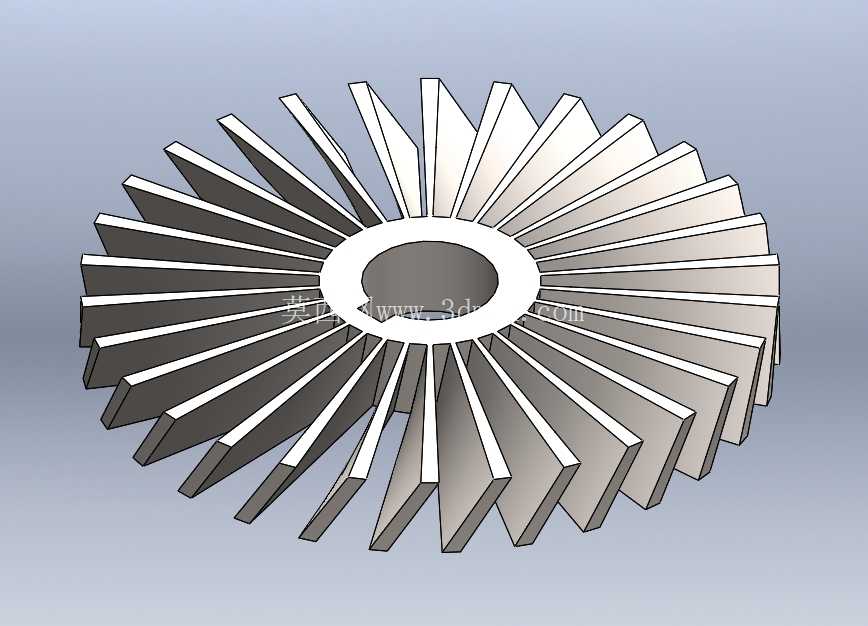

从结构细节来看，中心的通孔是核心安装基准，孔的直径公差、端面的垂直度要求都在微米级，装配时需要和涡轮轴做过盈配合或者端面键定位，保证高速旋转时不会出现松动位移。叶片沿轮盘周向均匀分布，相邻叶片之间形成的收敛流道，是气体膨胀做功的核心通道，叶根位置和轮盘做一体化圆弧过渡，避免应力集中——毕竟涡轮运行时转速往往达到每分钟数万转，离心力带来的载荷如果在尖角位置集中，很容易出现叶片断裂的失效问题。

设计建模时需要兼顾气动性能与结构强度，叶型的曲率变化要平滑，不能出现局部曲率突变，否则不仅会增加铸造时的充型难度，还会在后续运行中产生应力集中点。轮盘的厚度、叶片的弦长与厚度分布，都需要结合离心载荷、热载荷做校核，叶顶位置和涡轮壳体之间需要预留合理的间隙，间隙过大会导致气流泄漏降低效率，间隙过小则会因为热膨胀出现叶顶刮蹭壳体的故障。

从安装边界来看，这类涡轮叶片的轴向定位依靠轮盘两侧的轴肩或者锁紧螺母，径向定位完全依靠中心安装孔的配合精度，装配时需要保证叶轮流道的进气端和壳体的喷嘴环出口精准对齐，偏差过大会导致进气不均，引发轴系振动。叶片的前缘做了小圆角处理，既可以降低高速气流的冲蚀磨损，也能减少铸造时的清砂难度，尾缘则相对较薄，用来减少气流流出时的尾迹损失，但厚度也不能过薄，否则会降低叶片的抗振性能，容易在气流激振下出现共振断裂。

在实际生产适配中，这类整体式涡轮叶片的模型可以直接导入模流分析软件，做精密铸造的充型、凝固模拟，提前预判缩孔、浇不足的缺陷位置，优化浇冒口的设计，减少试制阶段的迭代次数。对于结构设计人员来说，建模时需要把所有的圆角、拔模斜度都考虑到位，不能只做理想化的气动叶型，否则后续开模时会出现无法脱模的问题，叶身表面的粗糙度要求也需要在模型里标注清楚，粗糙的叶身会增加气流的摩擦损失，直接拉低整套涡轮设备的运行效率。
