课程作业用分体式火箭结构三维数模

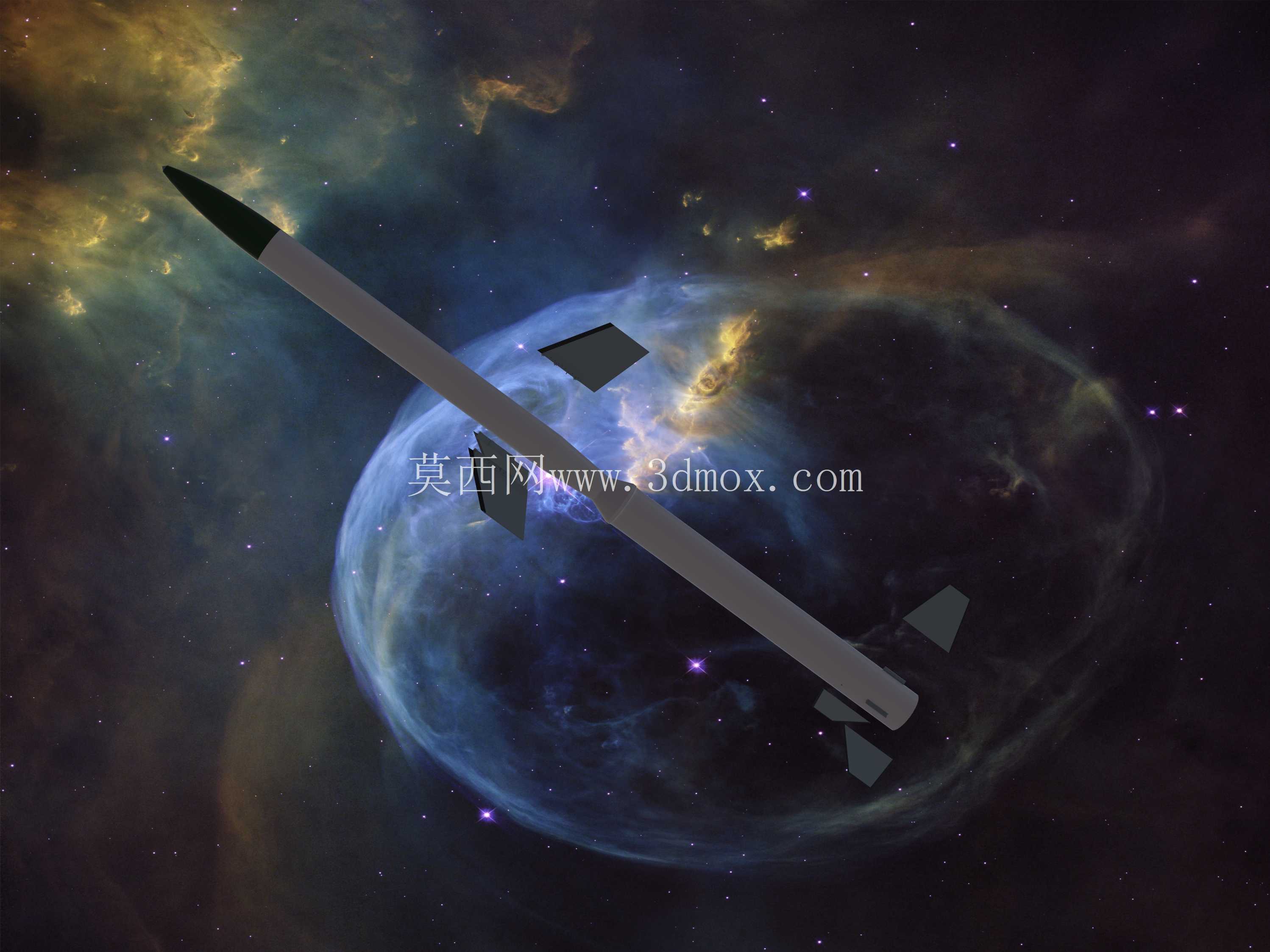

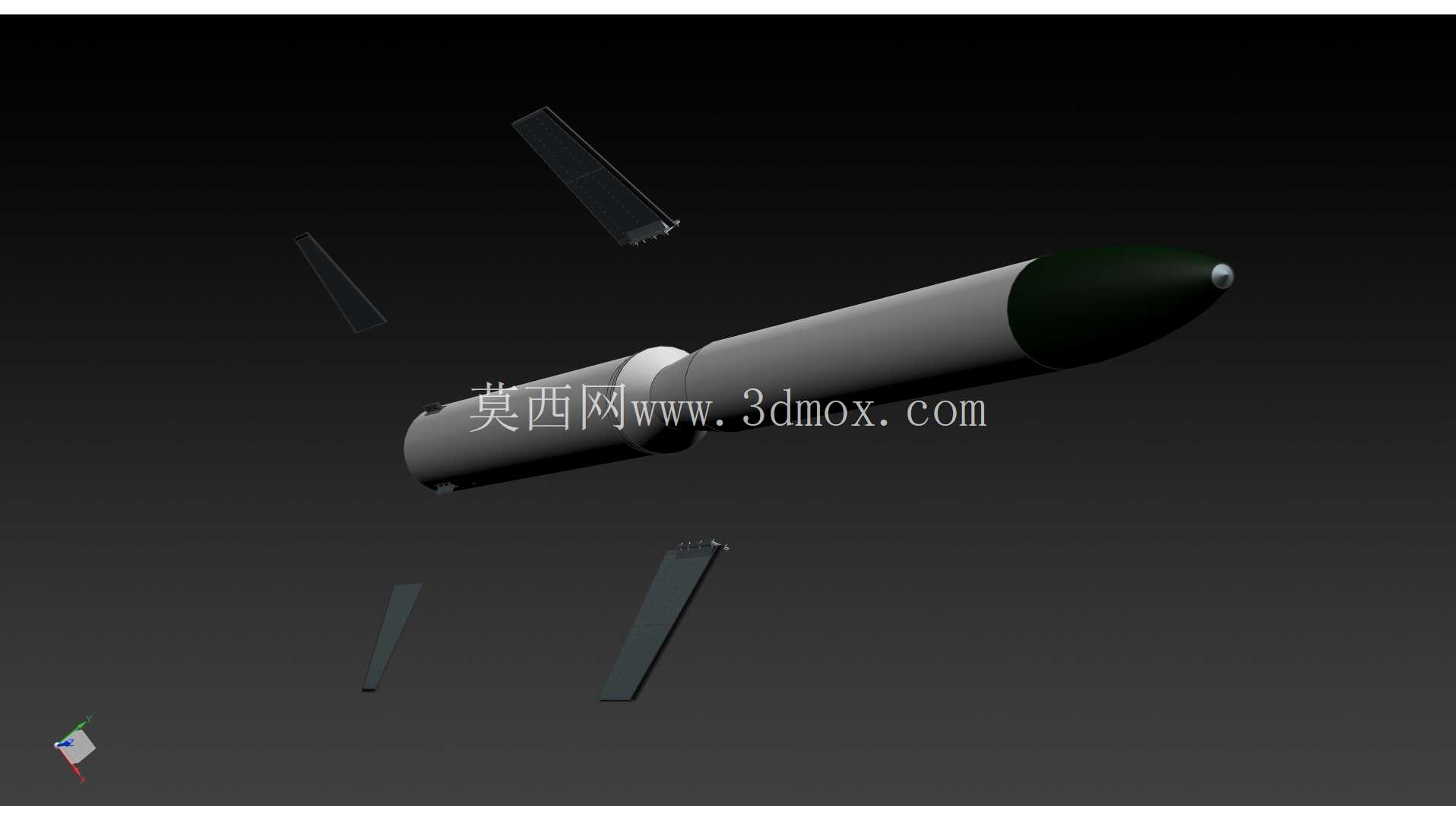

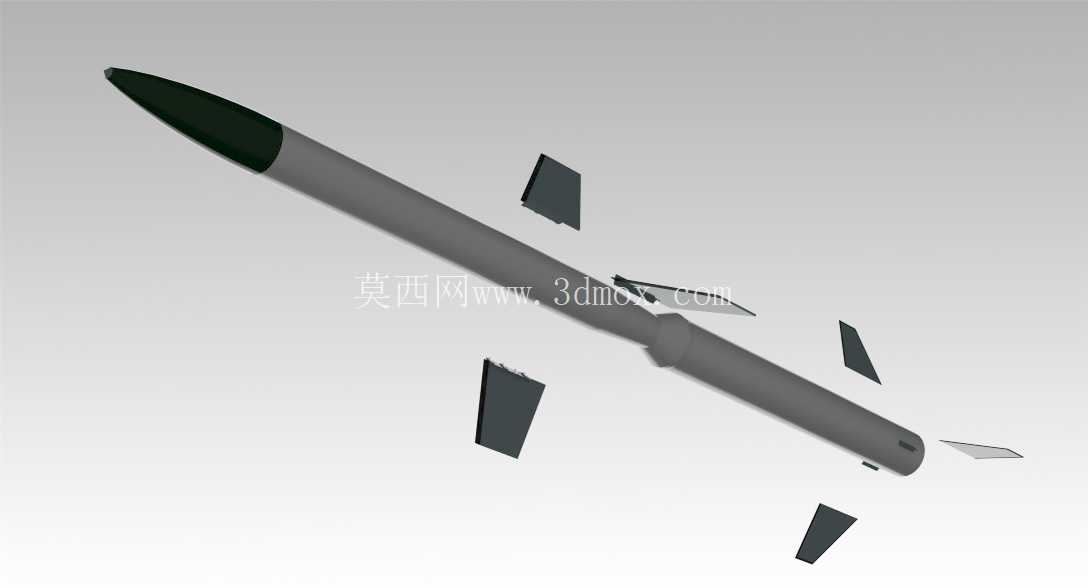

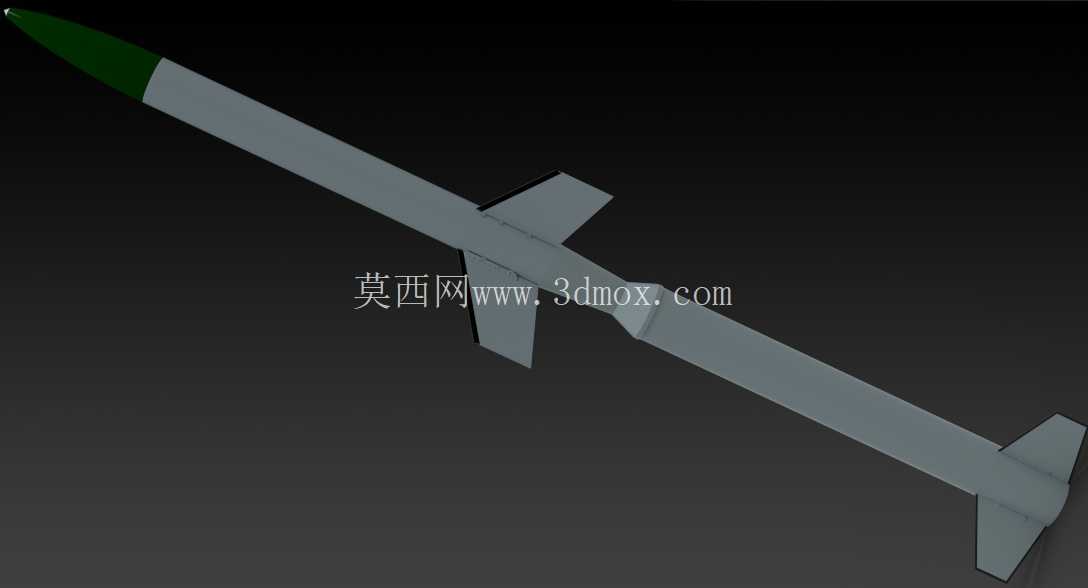

这套火箭结构数模可覆盖航天科普教具开发、小型探空火箭原理样机结构验证、铸造工艺辅助教学等多个场景，在高校工程实践课程、青少年航天科普展项、小型民用航天载荷搭载平台的前期方案推演中都能发挥作用。数模完整还原了火箭的核心组成部分，从锥形弹头、分段式圆柱箭体到四片对称布置的后掠式尾翼，各部件的装配关系清晰，没有出现结构干涉问题，拆分后的独立零件可直接用于后续的结构受力仿真、3D打印验证或者铸造模具的分型设计。

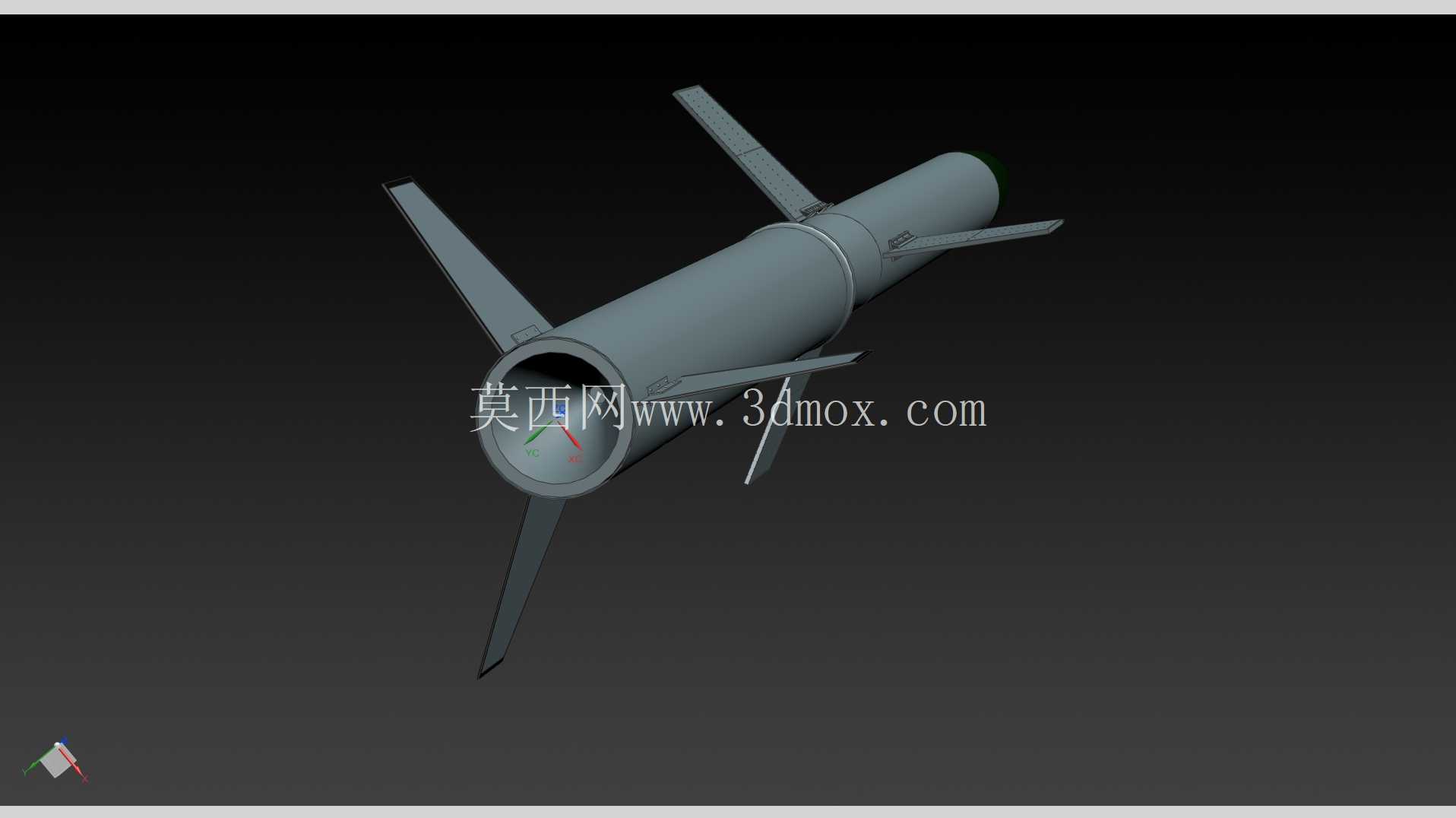

从功能特性来看，弹头部分采用钝锥加圆弧过渡的外形设计，能够在亚音速飞行状态下有效降低头部激波阻力，弹头与箭体的连接段设置了定位止口，保证同轴度装配精度，避免飞行过程中出现气动偏心问题。箭体采用分段式筒段结构，每段筒段的连接端面都设计了法兰式对接边，既可以在筒段内部预留载荷舱、动力舱的安装空间，也能通过标准紧固件实现快速拆装，方便教学场景下反复拆解展示内部结构布局。尾翼采用切尖后掠的梯形翼型，四片尾翼沿箭体尾部周向90度均匀分布，翼根与箭体的连接位置做了加厚过渡处理，能够承受飞行过程中的气动弯矩，避免尾翼出现颤振变形，尾翼的后掠角度经过气动匹配设计，能够为箭体提供足够的稳定力矩，保证飞行姿态的稳定性。

设计过程中优先考虑了结构的可制造性，所有零件的壁厚都保持均匀，没有出现突变的厚大截面或者超薄壁结构，能够适配砂型铸造、熔模铸造等多种铸造工艺的生产要求，零件的拔模斜度设置合理，分型面选择在零件的最大轮廓处，不需要额外设计复杂的抽芯结构就能完成模具开模。箭体筒段的内径尺寸预留了标准的安装边界，能够兼容常见的小型固体火箭发动机、航模飞控板、降落伞回收舱等标准件的安装尺寸，不需要对筒段内壁进行二次加工就能完成核心部件的装配。尾翼的翼型厚度从翼根到翼尖逐渐减薄，既保证了翼根的结构强度，也能降低翼尖的诱导阻力，尾翼与箭体的连接面设计了定位卡槽，装配时不需要额外的工装定位就能保证尾翼的安装角误差控制在允许范围内，减少装配调试的工作量。

在实际应用中，这套数模既可以作为铸造工艺课程的教学案例，让学习者通过拆分零件理解分型面选择、工艺补正量设置、浇注系统布置的逻辑，也可以作为航天科普活动的展示模型，通过3D打印制作成等比例实物，直观展示火箭的基本结构组成。针对小型探空火箭的原理验证场景，数模的重心位置经过初步配平设计，弹头段预留了配重安装空间，可以通过调整配重块的位置调整全箭的静稳定度，匹配不同推力的发动机使用需求。数模的所有配合面都设置了合理的公差带，间隙配合的位置预留了足够的装配间隙，过盈配合的位置标注了合理的过盈量范围，能够直接指导后续的零件加工与装配工作，不需要再进行额外的结构修正。
