多规格射弹自适应固定夹持机构

在弹药装填、精密射弹测试类工装的设计场景里，不同规格射弹的快速装夹一直是影响工位节拍的核心痛点——传统卡爪式固定结构需要根据射弹外径、头部锥度更换对应夹块，换型调试时间往往占去单工位作业时长的三分之一以上，尤其是小批量多规格的测试场景，频繁换件带来的同轴度偏差还会直接影响后续测试数据的准确性。这套夹持机构的设计出发点，就是从根源上取消换型步骤，通过内部联动的环抱式卡紧结构，在第一阶段锁紧动作中自动适配不同形状、尺寸的射弹外轮廓，不管是头部带锥度的流线型射弹，还是柱形等直径射弹，都能依靠周向均布的卡爪自适应贴紧工件表面，全程不需要更换任何零件，也不需要操作人员手动调整卡爪行程。

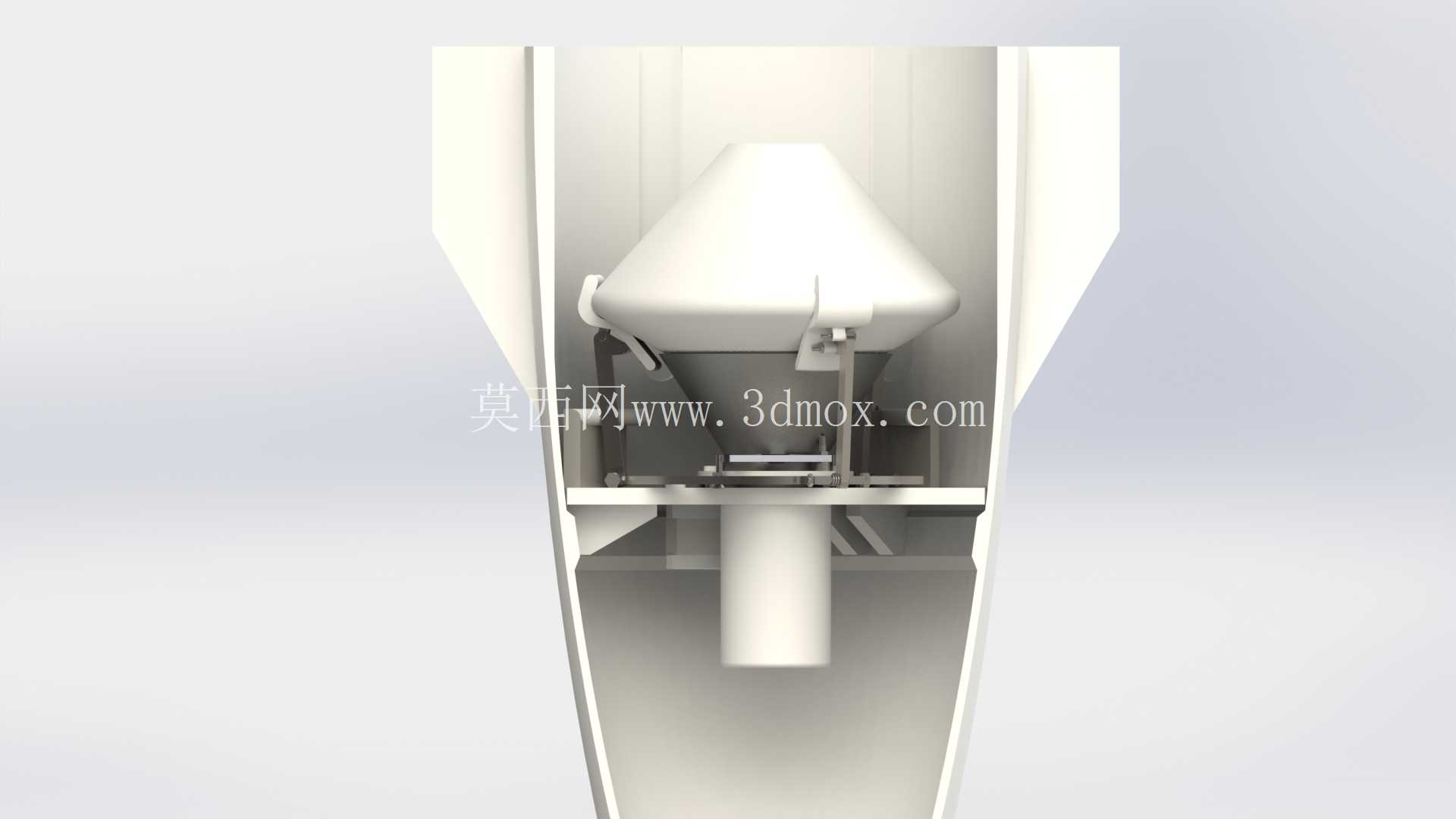

从结构布局来看，整套机构的核心锁紧弹簧布置在HAAC圆锥体的外部区域，这种布局和传统弹簧内置的结构有明显区别：内置弹簧的结构在维护时需要完全拆解上部锥面结构才能更换疲劳弹簧，而外置布局不仅让弹簧的更换、预紧力调整可以在不拆解核心锁紧腔的情况下完成，还能让弹簧的力传递路径更直接，减少中间传动环节的力损耗，操作人员手动触发锁紧或者松开动作时的操作力更小，长时间重复作业的疲劳度更低。

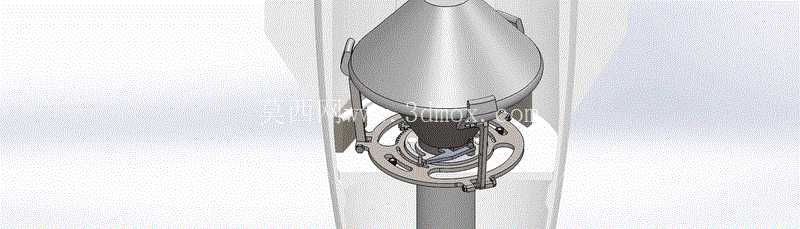

传动环节的设计上，这套机构没有采用传统的单级杠杆传力结构，而是在执行器输出端和卡爪驱动环之间增加了一级齿轮增扭结构，通过小齿轮带动大齿圈的传动比设置，放大执行器的输出扭矩，这就意味着选型时可以选用额定输出扭矩更小的执行器——不管是气动执行器还是电动执行器，更小的扭矩规格意味着更小的外形尺寸、更轻的整体重量，对于需要集成在移动装填臂、便携式测试工装的场景来说，重量的降低能直接减少臂架的负载冗余，提升整套设备的动态响应速度。需要注意的是，当前展示的结构中弹簧复位的动态动作没有在演示动画里呈现，实际建模时需要给弹簧预留足够的压缩行程，避免锁紧到位后弹簧并圈导致卡爪无法提供足够的抱紧力。

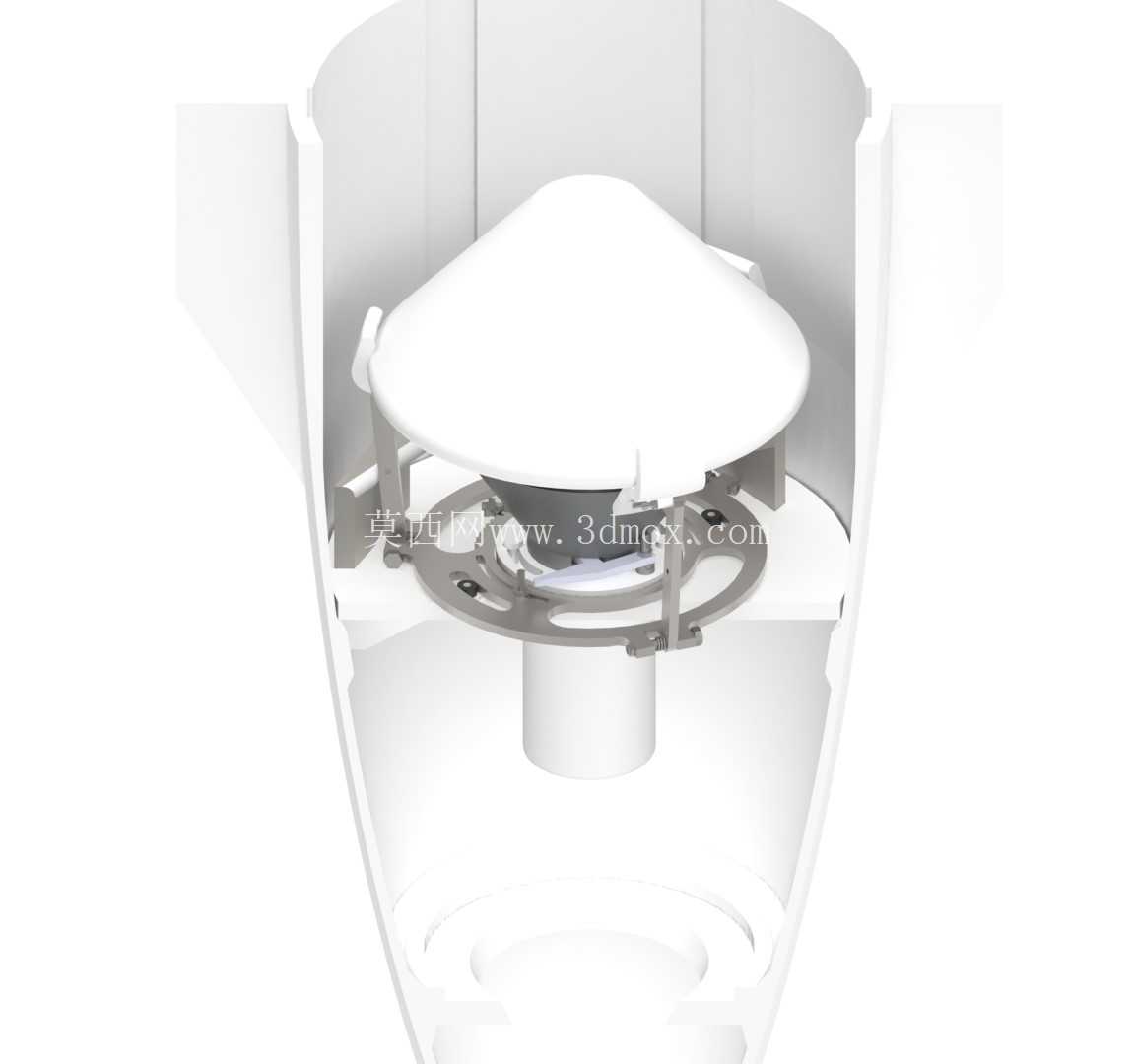

从安装边界来看，整套机构的外部轮廓为圆柱形，上部为敞口式的工件放入通道，下部为执行器安装接口，安装时需要保证下部执行器输出轴和上部卡爪驱动环的同轴度控制在0.05mm以内，避免齿轮传动出现偏载磨损。机构的径向尺寸需要匹配安装工位的预留空间，周向的卡爪张开后最大内径要覆盖所适配射弹的最大外径，闭合后的最小内径要覆盖最小规格射弹的外径，避免出现夹空或者无法放入工件的情况。轴向尺寸上，上部锥面的导向段长度要足够，保证射弹放入时能顺利滑入卡爪的环抱范围，不会出现工件倾斜卡滞的问题；下部的齿轮传动腔要预留足够的润滑空间，避免高速动作时齿轮干磨降低使用寿命。

实际应用中，这套机构可以直接集成在自动化装填线的工件上料工位，也可以改装后用于小型圆柱形零件的快速装夹检测工位，卡爪的抱紧面可以根据工件的表面硬度更换不同材质的衬垫，比如夹持软质材料工件时更换尼龙衬垫避免夹伤表面，夹持大重量硬质工件时更换硬质合金衬垫提升耐磨性能。设计建模时需要重点校核卡爪铰接点的强度，以及齿轮传动的侧隙，侧隙过大会导致锁紧动作出现空行程，影响锁紧响应速度，侧隙过小则会导致传动卡滞，低温环境下动作不畅。另外外置弹簧的预紧力需要根据夹持工件的重量调整，预紧力过大会导致松开动作需要的执行器推力过大，预紧力过小则会出现锁紧后工件松动脱落的问题。
