铸造生产线直线式物料输送定位模组结构

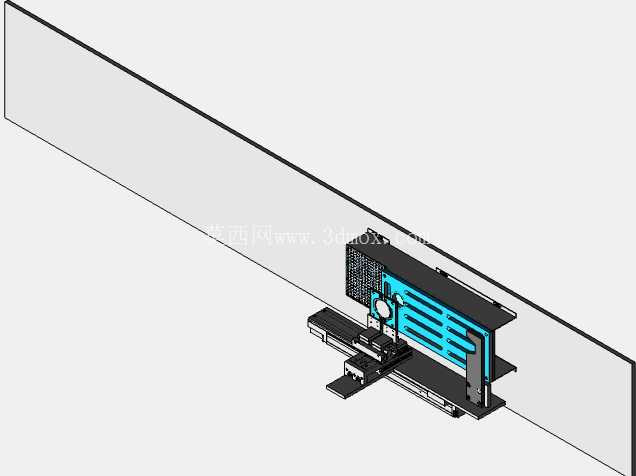

　　这套结构主要面向铸造车间的造型、下芯、取件工位做物料精准移位设计，适配中小型铸件的自动化产线节拍需求，解决传统人工转运砂芯、铸件过程中定位偏差大、转运效率低的问题。从结构布局来看，整体采用长行程直线导轨作为承载基准，导轨安装面预留了足够的螺栓固定孔位，可直接对接现有铸造线的型材机架，不需要额外做复杂的安装面二次加工，安装边界上，整体长度适配常规1.8-2.2米的工位间距，宽度方向控制在300毫米以内，不会占用过多的产线侧向操作空间，高度方向叠加滑台与夹具座后总高不超过220毫米，能适配现有铸造机械手的取放料作业高度范围，不需要对原有产线的机械手安装高度做调整。

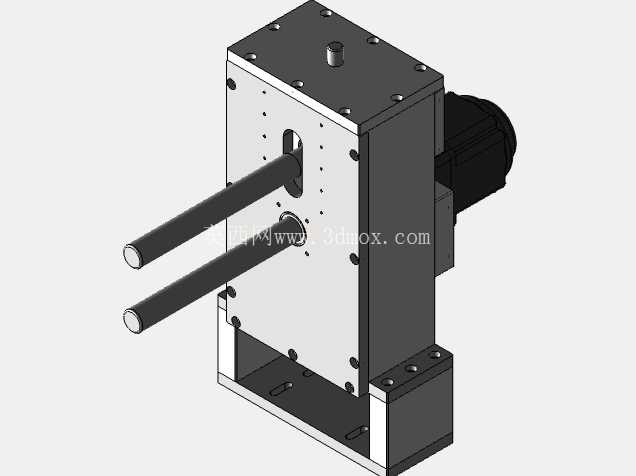

　　滑台部分采用双滑块承载设计，单滑块额定动载荷满足15kg以内的砂芯或小型铸件承载需求，滑动副搭配了防尘刮屑结构，能阻挡铸造车间内散落的砂粒、粉尘进入导轨滚道，减少日常维护的频次，避免砂粒卡滞导致的定位精度丢失。末端的定位夹具采用侧向夹紧与端面定位结合的方式，定位基准面做了淬硬处理，耐磨性能满足长期反复接触砂芯、铸件的使用需求，夹紧行程预留了15毫米的调节余量，可适配一定尺寸范围内的工件装夹，不需要频繁更换夹具块。驱动部分的安装位预留了伺服电机与丝杠的连接接口，也可根据产线实际成本需求替换为同步带传动结构，两种传动方式的安装孔位做了兼容设计，设计阶段就考虑了不同产能等级产线的选型适配性。

　　走线部分采用拖链内置布局，所有传感器、驱动线缆都收纳在拖链内部，拖链的弯曲半径做了优化，避免长期往复运动过程中线缆出现弯折疲劳断裂，同时拖链外侧加装了防尘护板，阻挡铸造过程中飞溅的金属液滴、砂粒损伤线缆。在功能实现上，这套模组可完成工件从等待位到作业位的精准移位，重复定位精度控制在±0.1毫米以内，满足下芯、合模工序的位置精度要求，不会因为移位偏差导致砂芯错位、铸件壁厚不均的问题。结构设计过程中，所有受力部件都做了有限元受力校核，长导轨的安装支撑点按照等跨距布置，避免长行程下导轨出现下挠变形，滑台的连接板采用加强筋结构，在保证整体轻量化的同时，避免高速启停过程中出现结构震颤。

　　针对铸造车间的高温环境，所有非金属部件都选用耐温120℃以上的材质，密封件采用氟橡胶材质，避免长期高温环境下密封件老化失效，润滑脂选用耐高温的锂基脂，可适应铸造工位周边的高温辐射环境，减少润滑脂流失导致的运动副磨损。这套结构可直接嵌入现有铸造自动化产线，也可作为独立的移位单元搭配上下料机械手组成小型工作站，适配灰铁、铝合金等多种材质中小型铸件的生产工序，在实际应用中可替代2-3名转运工位的人工操作，同时避免人工转运过程中磕碰砂芯、铸件的问题，提升铸件成品的合格率。结构上的易损件都采用标准件选型，导轨、滑块、夹紧块都可直接采购通用标准件替换，不需要单独定制非标配件，降低后期的运维成本与配件储备压力。安装调试过程中，导轨基准面做了定位销孔设计，初次安装校准后，后期更换导轨不需要重新做全程精度校准，只需要对准定位销锁紧即可，大幅缩短设备维护的停机时间。
